厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・WPC処理・HWコート処理

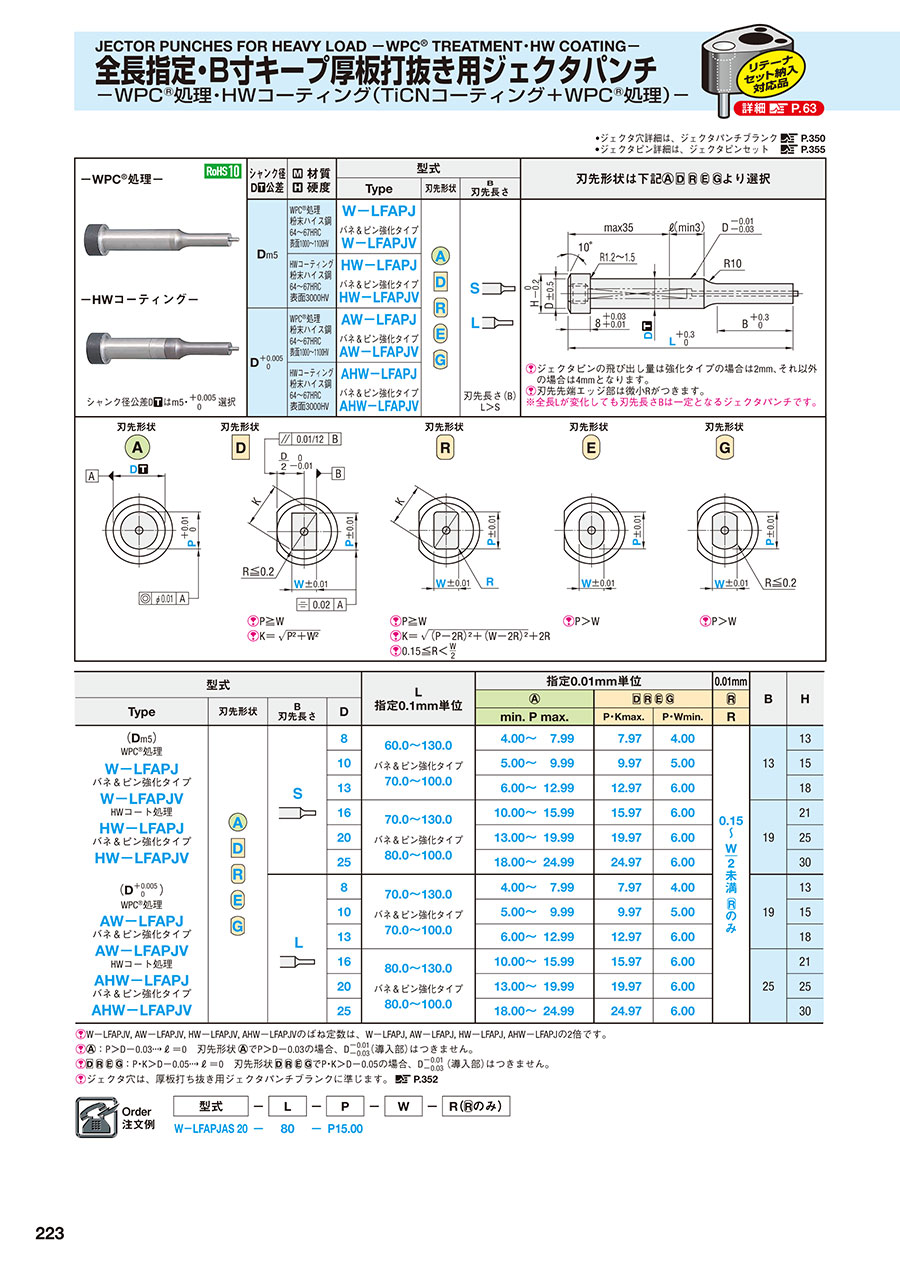

PDFP.167

型番

商品を一つに絞り込むとこちらに型番が表示されます

厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・WPC処理・HWコート処理:関連画像
・材質表
シャンク径
D公差
材質
硬度
型式刃先形状は下図A~Gより選択
TypeShape
刃先形状
B
刃先長さ
Dm5WPC®処理
粉末ハイス鋼
64~67HRC
表面1000~1100HV
W-LFAPJ
バネ&ピン強化タイプ
W-LFAPJV
S

L
刃先長さ(B)
L>S

厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・WPC処理・HWコート処理:関連画像

刃先先端エッジ部は微小Rがつきます。
HWコート処理
粉末ハイス鋼
64~67HRC
表面3000HV
HW-LFAPJ
バネ&ピン強化タイプ
HW-LFAPJV
DWPC®処理
粉末ハイス鋼
64~67HRC
表面1000~1100HV
AW-LFAPJ
バネ&ピン強化タイプ
AW-LFAPJV
HWコート処理
粉末ハイス鋼
64~67HRC
表面3000HV
AHW-LFAPJ
バネ&ピン強化タイプ
AHW-LFAPJV

シ ャンク径公差Dはm5・ 選択

厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・WPC処理・HWコート処理:関連画像


※全長Lが変化しても刃先長さBは一定となるジェクタパンチです。
ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。
●ジェクタ穴詳細は、ジェクタパンチブランク  こちら
● ジェクタピンは、ジェクタピンセット こちら

数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
AHW-LFAPJAL8-[70-130/0.1]-P[4-7.99/0.01]
AHW-LFAPJAL10-[70-130/0.1]-P[5-9.99/0.01]
AHW-LFAPJAL13-[70-130/0.1]-P[6-12.99/0.01]
AHW-LFAPJAL16-[80-130/0.1]-P[10-15.99/0.01]
AHW-LFAPJAL20-[80-130/0.1]-P[13-19.99/0.01]
AHW-LFAPJAL25-[80-130/0.1]-P[18-24.99/0.01]
AHW-LFAPJAS8-[60-130/0.1]-P[4-7.99/0.01]
AHW-LFAPJAS10-[60-130/0.1]-P[5-9.99/0.01]
AHW-LFAPJAS13-[60-130/0.1]-P[6-12.99/0.01]
AHW-LFAPJAS16-[70-130/0.1]-P[10-15.99/0.01]
AHW-LFAPJAS20-[70-130/0.1]-P[13-19.99/0.01]
AHW-LFAPJAS25-[70-130/0.1]-P[18-24.99/0.01]
AHW-LFAPJDL8-[70-130/0.1]-P[4-7.99/0.01]-W[3-7.97/0.01]
AHW-LFAPJDL10-[70-130/0.1]-P[5-9.99/0.01]-W[3-9.97/0.01]
AHW-LFAPJDL13-[70-130/0.1]-P[6-12.99/0.01]-W[6-12.97/0.01]
AHW-LFAPJDL16-[80-130/0.1]-P[10-15.99/0.01]-W[6-15.97/0.01]
AHW-LFAPJDL20-[80-130/0.1]-P[13-19.99/0.01]-W[6-19.97/0.01]
AHW-LFAPJDL25-[80-130/0.1]-P[18-24.99/0.01]-W[6-24.97/0.01]
AHW-LFAPJDS8-[60-130/0.1]-P[4-7.99/0.01]-W[3-7.97/0.01]
AHW-LFAPJDS10-[60-130/0.1]-P[5-9.99/0.01]-W[3-9.97/0.01]
AHW-LFAPJDS13-[60-130/0.1]-P[6-12.99/0.01]-W[6-12.97/0.01]
AHW-LFAPJDS16-[70-130/0.1]-P[10-15.99/0.01]-W[6-15.97/0.01]
AHW-LFAPJDS20-[70-130/0.1]-P[13-19.99/0.01]-W[6-19.97/0.01]
AHW-LFAPJDS25-[70-130/0.1]-P[18-24.99/0.01]-W[6-24.97/0.01]
AHW-LFAPJEL8-[70-130/0.1]-P[4-7.99/0.01]-W[3-7.97/0.01]
AHW-LFAPJEL10-[70-130/0.1]-P[5-9.99/0.01]-W[3-9.97/0.01]
AHW-LFAPJEL13-[70-130/0.1]-P[6-12.99/0.01]-W[6-12.97/0.01]
AHW-LFAPJEL16-[80-130/0.1]-P[10-15.99/0.01]-W[6-15.97/0.01]
AHW-LFAPJEL20-[80-130/0.1]-P[6-19.97/0.01]-W[6-19.97/0.01]
AHW-LFAPJEL25-[80-130/0.1]-P[18-24.99/0.01]-W[6-24.97/0.01]
AHW-LFAPJES8-[60-130/0.1]-P[4-7.99/0.01]-W[3-7.97/0.01]
AHW-LFAPJES10-[60-130/0.1]-P[5-9.99/0.01]-W[3-9.97/0.01]
AHW-LFAPJES13-[60-130/0.1]-P[6-12.99/0.01]-W[6-12.97/0.01]
AHW-LFAPJES16-[70-130/0.1]-P[10-15.99/0.01]-W[6-15.97/0.01]
AHW-LFAPJES20-[70-130/0.1]-P[13-19.99/0.01]-W[6-19.97/0.01]
AHW-LFAPJES25-[70-130/0.1]-P[18-24.99/0.01]-W[6-24.97/0.01]
AHW-LFAPJGL8-[70-130/0.1]-P[4-7.99/0.01]-W[3-7.97/0.01]
AHW-LFAPJGL10-[70-130/0.1]-P[5-9.99/0.01]-W[3-9.97/0.01]
AHW-LFAPJGL13-[70-130/0.1]-P[6-12.99/0.01]-W[6-12.97/0.01]
AHW-LFAPJGL16-[80-130/0.1]-P[10-15.99/0.01]-W[6-15.97/0.01]
AHW-LFAPJGL20-[80-130/0.1]-P[13-19.99/0.01]-W[6-19.97/0.01]
AHW-LFAPJGL25-[80-130/0.1]-P[18-24.99/0.01]-W[6-24.97/0.01]
AHW-LFAPJGS8-[60-130/0.1]-P[4-7.99/0.01]-W[3-7.97/0.01]
AHW-LFAPJGS10-[60-130/0.1]-P[5-9.99/0.01]-W[3-9.97/0.01]
AHW-LFAPJGS13-[60-130/0.1]-P[6-12.99/0.01]-W[6-12.97/0.01]
AHW-LFAPJGS16-[70-130/0.1]-P[10-15.99/0.01]-W[6-15.97/0.01]
AHW-LFAPJGS20-[70-130/0.1]-P[13-19.99/0.01]-W[6-19.97/0.01]
AHW-LFAPJGS25-[70-130/0.1]-P[18-24.99/0.01]-W[6-24.97/0.01]
AHW-LFAPJRL8-[70-130/0.1]-P[4-7.99/0.01]-W[3-7.97/0.01]-R[0.15-3.98/0.01]
AHW-LFAPJRL10-[70-130/0.1]-P[5-9.99/0.01]-W[3-9.97/0.01]-R[0.15-4.98/0.01]
AHW-LFAPJRL13-[70-130/0.1]-P[6-12.99/0.01]-W[6-12.97/0.01]-R[0.15-6.48/0.01]
AHW-LFAPJRL16-[80-130/0.1]-P[10-15.99/0.01]-W[6-15.97/0.01]-R[0.15-7.98/0.01]
AHW-LFAPJRL20-[80-130/0.1]-P[13-19.99/0.01]-W[6-19.97/0.01]-R[0.15-9.98/0.01]
AHW-LFAPJRL25-[80-130/0.1]-P[18-24.99/0.01]-W[6-24.97/0.01]-R[0.15-12.48/0.01]
AHW-LFAPJRS8-[60-130/0.1]-P[4-7.99/0.01]-W[3-7.97/0.01]-R[0.15-3.98/0.01]
AHW-LFAPJRS10-[60-130/0.1]-P[5-9.99/0.01]-W[3-9.97/0.01]-R[0.15-4.98/0.01]
AHW-LFAPJRS13-[60-130/0.1]-P[6-12.99/0.01]-W[6-12.97/0.01]-R[0.15-6.48/0.01]
AHW-LFAPJRS16-[70-130/0.1]-P[10-15.99/0.01]-W[6-15.97/0.01]-R[0.15-7.98/0.01]
AHW-LFAPJRS20-[70-130/0.1]-P[13-19.99/0.01]-W[6-19.97/0.01]-R[0.15-9.98/0.01]
AHW-LFAPJRS25-[70-130/0.1]-P[18-24.99/0.01]-W[6-24.97/0.01]-R[0.15-12.48/0.01]
型番通常単価スライド値引通常
出荷日
RoHSジェクタ 刃先形状 表面処理 シャンク径D公差 B(刃先長さ) D(シャンク径)
(mm)
P(刃先寸法)
(mm)
L(全長)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)

-

2日目 対応標準タイプAHWコート+0.005/0L84 ~ 7.9970 ~ 130--

-

2日目 対応標準タイプAHWコート+0.005/0L105 ~ 9.9970 ~ 130--

-

2日目 対応標準タイプAHWコート+0.005/0L136 ~ 12.9970 ~ 130--

-

2日目 対応標準タイプAHWコート+0.005/0L1610 ~ 15.9980 ~ 130--

-

2日目 対応標準タイプAHWコート+0.005/0L2013 ~ 19.9980 ~ 130--

-

2日目 対応標準タイプAHWコート+0.005/0L2518 ~ 24.9980 ~ 130--

-

2日目 対応標準タイプAHWコート+0.005/0S84 ~ 7.9960 ~ 130--

-

2日目 対応標準タイプAHWコート+0.005/0S105 ~ 9.9960 ~ 130--

-

2日目 対応標準タイプAHWコート+0.005/0S136 ~ 12.9960 ~ 130--

-

2日目 対応標準タイプAHWコート+0.005/0S1610 ~ 15.9970 ~ 130--

-

2日目 対応標準タイプAHWコート+0.005/0S2013 ~ 19.9970 ~ 130--

-

2日目 対応標準タイプAHWコート+0.005/0S2518 ~ 24.9970 ~ 130--

-

3日目 対応標準タイプDHWコート+0.005/0L84 ~ 7.9970 ~ 130-3 ~ 7.97

-

3日目 対応標準タイプDHWコート+0.005/0L105 ~ 9.9970 ~ 130-3 ~ 9.97

-

3日目 対応標準タイプDHWコート+0.005/0L136 ~ 12.9970 ~ 130-6 ~ 12.97

-

3日目 対応標準タイプDHWコート+0.005/0L1610 ~ 15.9980 ~ 130-6 ~ 15.97

-

3日目 対応標準タイプDHWコート+0.005/0L2013 ~ 19.9980 ~ 130-6 ~ 19.97

-

3日目 対応標準タイプDHWコート+0.005/0L2518 ~ 24.9980 ~ 130-6 ~ 24.97

-

3日目 対応標準タイプDHWコート+0.005/0S84 ~ 7.9960 ~ 130-3 ~ 7.97

-

3日目 対応標準タイプDHWコート+0.005/0S105 ~ 9.9960 ~ 130-3 ~ 9.97

-

3日目 対応標準タイプDHWコート+0.005/0S136 ~ 12.9960 ~ 130-6 ~ 12.97

-

3日目 対応標準タイプDHWコート+0.005/0S1610 ~ 15.9970 ~ 130-6 ~ 15.97

-

3日目 対応標準タイプDHWコート+0.005/0S2013 ~ 19.9970 ~ 130-6 ~ 19.97

-

3日目 対応標準タイプDHWコート+0.005/0S2518 ~ 24.9970 ~ 130-6 ~ 24.97

-

3日目 対応標準タイプEHWコート+0.005/0L84 ~ 7.9970 ~ 130-3 ~ 7.97

-

3日目 対応標準タイプEHWコート+0.005/0L105 ~ 9.9970 ~ 130-3 ~ 9.97

-

3日目 対応標準タイプEHWコート+0.005/0L136 ~ 12.9970 ~ 130-6 ~ 12.97

-

3日目 対応標準タイプEHWコート+0.005/0L1610 ~ 15.9980 ~ 130-6 ~ 15.97

-

3日目 対応標準タイプEHWコート+0.005/0L206 ~ 19.9780 ~ 130-6 ~ 19.97

-

3日目 対応標準タイプEHWコート+0.005/0L2518 ~ 24.9980 ~ 130-6 ~ 24.97

-

3日目 対応標準タイプEHWコート+0.005/0S84 ~ 7.9960 ~ 130-3 ~ 7.97

-

3日目 対応標準タイプEHWコート+0.005/0S105 ~ 9.9960 ~ 130-3 ~ 9.97

-

3日目 対応標準タイプEHWコート+0.005/0S136 ~ 12.9960 ~ 130-6 ~ 12.97

-

3日目 対応標準タイプEHWコート+0.005/0S1610 ~ 15.9970 ~ 130-6 ~ 15.97

-

3日目 対応標準タイプEHWコート+0.005/0S2013 ~ 19.9970 ~ 130-6 ~ 19.97

-

3日目 対応標準タイプEHWコート+0.005/0S2518 ~ 24.9970 ~ 130-6 ~ 24.97

-

3日目 対応標準タイプGHWコート+0.005/0L84 ~ 7.9970 ~ 130-3 ~ 7.97

-

3日目 対応標準タイプGHWコート+0.005/0L105 ~ 9.9970 ~ 130-3 ~ 9.97

-

3日目 対応標準タイプGHWコート+0.005/0L136 ~ 12.9970 ~ 130-6 ~ 12.97

-

3日目 対応標準タイプGHWコート+0.005/0L1610 ~ 15.9980 ~ 130-6 ~ 15.97

-

3日目 対応標準タイプGHWコート+0.005/0L2013 ~ 19.9980 ~ 130-6 ~ 19.97

-

3日目 対応標準タイプGHWコート+0.005/0L2518 ~ 24.9980 ~ 130-6 ~ 24.97

-

3日目 対応標準タイプGHWコート+0.005/0S84 ~ 7.9960 ~ 130-3 ~ 7.97

-

3日目 対応標準タイプGHWコート+0.005/0S105 ~ 9.9960 ~ 130-3 ~ 9.97

-

3日目 対応標準タイプGHWコート+0.005/0S136 ~ 12.9960 ~ 130-6 ~ 12.97

-

3日目 対応標準タイプGHWコート+0.005/0S1610 ~ 15.9970 ~ 130-6 ~ 15.97

-

3日目 対応標準タイプGHWコート+0.005/0S2013 ~ 19.9970 ~ 130-6 ~ 19.97

-

3日目 対応標準タイプGHWコート+0.005/0S2518 ~ 24.9970 ~ 130-6 ~ 24.97

-

3日目 対応標準タイプRHWコート+0.005/0L84 ~ 7.9970 ~ 1300.15 ~ 3.983 ~ 7.97

-

3日目 対応標準タイプRHWコート+0.005/0L105 ~ 9.9970 ~ 1300.15 ~ 4.983 ~ 9.97

-

3日目 対応標準タイプRHWコート+0.005/0L136 ~ 12.9970 ~ 1300.15 ~ 6.486 ~ 12.97

-

3日目 対応標準タイプRHWコート+0.005/0L1610 ~ 15.9980 ~ 1300.15 ~ 7.986 ~ 15.97

-

3日目 対応標準タイプRHWコート+0.005/0L2013 ~ 19.9980 ~ 1300.15 ~ 9.986 ~ 19.97

-

3日目 対応標準タイプRHWコート+0.005/0L2518 ~ 24.9980 ~ 1300.15 ~ 12.486 ~ 24.97

-

3日目 対応標準タイプRHWコート+0.005/0S84 ~ 7.9960 ~ 1300.15 ~ 3.983 ~ 7.97

-

3日目 対応標準タイプRHWコート+0.005/0S105 ~ 9.9960 ~ 1300.15 ~ 4.983 ~ 9.97

-

3日目 対応標準タイプRHWコート+0.005/0S136 ~ 12.9960 ~ 1300.15 ~ 6.486 ~ 12.97

-

3日目 対応標準タイプRHWコート+0.005/0S1610 ~ 15.9970 ~ 1300.15 ~ 7.986 ~ 15.97

-

3日目 対応標準タイプRHWコート+0.005/0S2013 ~ 19.9970 ~ 1300.15 ~ 9.986 ~ 19.97

-

3日目 対応標準タイプRHWコート+0.005/0S2518 ~ 24.9970 ~ 1300.15 ~ 12.486 ~ 24.97

Loading...

規格表


厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・WPC処理・HWコート処理:関連画像
型番指定順序の詳しい説明はこちら
・規格表
型式L
指定0.1mm単位
指定0.01mm単位0.01mmBH
TypeShape
刃先形状
B
刃先長さ
D
min.Pmax.P・Kmax.P・Wmin.R
(Dm5)
-WPC®処理-
W-LFAPJ
バネ&ピン強化タイプ
W-LFAPJV
-HWコート処理-
HW-LFAPJ
バネ&ピン強化タイプ
HW-LFAPJV
(D
-WPC®処理-
AW-LFAPJ
バネ&ピン強化タイプ
AW-LFAPJV
-HWコート処理-
AHW-LFAPJ
バネ&ピン強化タイプ
AHW-LFAPJV
S
860.0~130.0
バネ&ピン強化タイプ
(70.0~100.0)
4.00~7.997.974.000.15

W
/
2




1313
105.00~9.999.975.0015
136.00~12.9912.976.0018
1670.0~130.0
バネ&ピン強化タイプ
(80.0~100.0)
10.00~15.9915.976.001921
2013.00~19.9919.976.0025
2518.00~24.9924.976.0030
L
870.0~130.0
バネ&ピン強化タイプ
(70.0~100.0)
4.00~7.997.974.001913
105.00~9.999.975.0015
136.00~12.9912.976.0018
1680.0~130.0
バネ&ピン強化タイプ
(80.0~100.0)
10.00~15.9915.976.002521
2013.00~19.9919.976.0025
2518.00~24.9924.976.0030
W-LFAPJV,AW-LFAPJV,HW-LFAPJV,AHW-LFAPJVのばね定数は、W-LFAPJ,AW-LFAPJ,HW-LFAPJ,AHW-LFAPJの2倍です。
:P>D-0.03→ℓ=0 丸パンチでP>D-0.03の場合、D(導入部)はつきません。
:P・K>D-0.05→ℓ=0 変形パンチでP・K>D-0.05の場合、D(導入部)はつきません。
ジェクタ穴は、厚板打ち抜き用ジェクタパンチブランクに準じます。 こちら

納期

■WPC®処理(W-・AW-)


300円/明細行
500円/1本
ストークA早割は1明細行あたり一律300円
ストークAは3本以上で1明細行あたり一律1,350円
追加工PRC・リテーナセット納入はストークA早割適用不可



800円/1本
3本以上で1明細行あたり一律2,160円

■HWコート処理( HW-・AHW- )


1,000円/1本
3本以上で1明細行当たり一律2,700円
2日目出荷のHWコート処理はご注文締切PM6:00迄
1回のご注文における同一型式でのご注文本数は9本まで




運送所要日数はこちら

価格表


■材質 粉末ハイス鋼 WPC®処理 基準単価
D
W-LFAPJA□
W-LFAPJVA□
W-LFAPJA□W-LFAPJ□□
W-LFAPJV□□
W-LFAPJ□□
L≦100100<L≦130L≦100100<L≦130
86,6208,1407,5209,250
107,0508,7408,0209,950
137,4109,3408,79011,070
168,65011,07010,37013,270
209,77012,60012,20015,740
2511,74015,49013,86018,300

■材質 粉末ハイス鋼 HWコート処理 基準単価
D
HW-LFAPJA□
HW-LFAPJVA□
HW-LFAPJA□HW-LFAPJ□□
HW-LFAPJV□□
HW-LFAPJ□□
L≦100100<L≦130L≦100100<L≦130
87,6009,3508,48010,430
108,19010,1509,14011,330
138,68010,93010,04012,650
1610,09012,92011,80015,110
2011,41014,71013,83017,830
2513,47017,78015,59020,580

■価格表はシャンク径公差Dm5の価格です。シャンク径公差D は、+200円となります。
(例)AW-LFAPJAS8(L≦100)の場合 6,620(W-LFAPJAS8の基準単価)+200=6,820円(商品基準単価)

仕様・概要

リテーナセット納入対応品はこちらよりお選びいただけます。詳細は こちらをご参照ください。
■バネ&ピン強化タイプの効果
ばね定数を標準タイプの2倍にし、カスの払い落とし効果を高め、更にピンのツバ下強度を向上しているため、ツバ下からの折損を防ぎます。
■特長
厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・WPC処理・HWコート処理:関連画像


・ 一般のジェクタパンチではLC追加工時に刃先長さBが短くなりますが、B寸キープタイプは任意のL寸に対して刃先長さBが一定に保たれます。
厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・WPC処理・HWコート処理:関連画像


・ B寸キープタイプジェクタパンチはシャンク部に横穴を設けていないため、ジェクタピンを外せばそのままエアブロー用パンチとしてご利用頂けます。

追加工

プレス金型用標準部品カタログ2015に記載の内容と一部異なる箇所があります。最新情報は下記をご覧ください。

追加工価格も数量スライド適用 こちら

厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・WPC処理・HWコート処理:関連画像

PRC≦(P-d1-0.5)/2 d1寸法詳細 こちら
PCC≦(P-d1-0.5)/2 d1寸法詳細 こちら


基本情報

厚板打ち抜き用有無 先端形状 1段 材質 粉末ハイス鋼
シャンク(取付部)形状 標準 T(ツバ厚/板厚)(mm) 8
