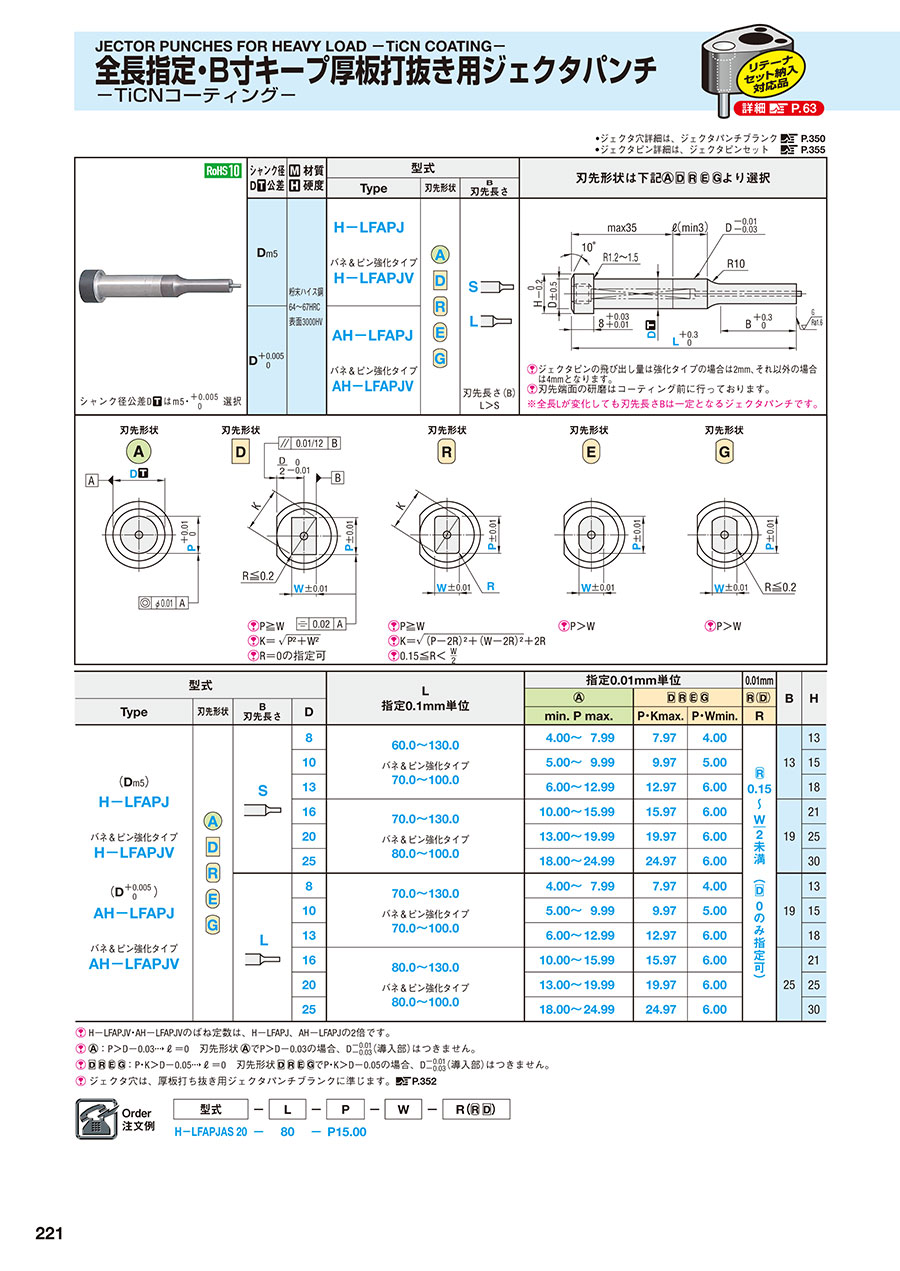

厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・コーティングTiCN処理

厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・コーティングTiCN処理

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.165

型番

商品を一つに絞り込むとこちらに型番が表示されます

厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・コーティングTiCN処理:関連画像
・材質表
シャンク径
D公差
材質
硬度
型式刃先形状は下図A~Gより選択
TypeShape
刃先形状
B
刃先長さ
Dm5粉末ハイス鋼
64~67HRC
表面3000HV
H-LFAPJ
バネ&ピン強化タイプ
H-LFAPJV
S

L

刃先長さ(B)
L>S
厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・コーティングTiCN処理:関連画像

刃先端面の研磨はコーティング前に行っております。
DAH-LFAPJ
バネ&ピン強化タイプ
AH-LFAPJV

シ ャンク径公差Dはm5・ 選択

厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・コーティングTiCN処理:関連画像


※全長Lが変化しても刃先長さBは一定となるジェクタパンチです。
ジェクタピンの飛び出し量は強化タイプの場合は2mm、それ以外の場合は4mmとなります。
●ジェクタ穴詳細は、ジェクタパンチブランク  こちら
● ジェクタピンは、ジェクタピンセット こちら

数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
AH-LFAPJAL8-[70-130/0.1]-P[4-7.99/0.01]
AH-LFAPJAL10-[70-130/0.1]-P[5-9.99/0.01]
AH-LFAPJAL13-[70-130/0.1]-P[6-12.99/0.01]
AH-LFAPJAL16-[80-130/0.1]-P[10-15.99/0.01]
AH-LFAPJAL20-[80-130/0.1]-P[13-19.99/0.01]
AH-LFAPJAL25-[80-130/0.1]-P[18-24.99/0.01]
AH-LFAPJAS8-[60-130/0.1]-P[4-7.99/0.01]
AH-LFAPJAS10-[60-130/0.1]-P[5-9.99/0.01]
AH-LFAPJAS13-[60-130/0.1]-P[6-12.99/0.01]
AH-LFAPJAS16-[70-130/0.1]-P[10-15.99/0.01]
AH-LFAPJAS20-[70-130/0.1]-P[13-19.99/0.01]
AH-LFAPJAS25-[70-130/0.1]-P[18-24.99/0.01]
AH-LFAPJDL8-[70-130/0.1]-P[4-7.99/0.01]-W[3-7.97/0.01]
AH-LFAPJDL10-[70-130/0.1]-P[5-9.99/0.01]-W[3-9.97/0.01]
AH-LFAPJDL13-[70-130/0.1]-P[6-12.99/0.01]-W[6-12.97/0.01]
AH-LFAPJDL16-[80-130/0.1]-P[10-15.99/0.01]-W[6-15.97/0.01]
AH-LFAPJDL20-[80-130/0.1]-P[13-19.99/0.01]-W[6-19.97/0.01]
AH-LFAPJDL25-[80-130/0.1]-P[18-24.99/0.01]-W[6-24.97/0.01]
AH-LFAPJDS8-[60-130/0.1]-P[4-7.99/0.01]-W[3-7.97/0.01]
AH-LFAPJDS10-[60-130/0.1]-P[5-9.99/0.01]-W[3-9.97/0.01]
AH-LFAPJDS13-[60-130/0.1]-P[6-12.99/0.01]-W[6-12.97/0.01]
AH-LFAPJDS16-[70-130/0.1]-P[10-15.99/0.01]-W[6-15.97/0.01]
AH-LFAPJDS20-[70-130/0.1]-P[13-19.99/0.01]-W[6-19.97/0.01]
AH-LFAPJDS25-[70-130/0.1]-P[18-24.99/0.01]-W[6-24.97/0.01]
AH-LFAPJEL8-[70-130/0.1]-P[4-7.99/0.01]-W[3-7.97/0.01]
AH-LFAPJEL10-[70-130/0.1]-P[5-9.99/0.01]-W[3-9.97/0.01]
AH-LFAPJEL13-[70-130/0.1]-P[6-12.99/0.01]-W[6-12.97/0.01]
AH-LFAPJEL16-[80-130/0.1]-P[10-15.99/0.01]-W[6-15.97/0.01]
AH-LFAPJEL20-[80-130/0.1]-P[13-19.99/0.01]-W[6-19.97/0.01]
AH-LFAPJEL25-[80-130/0.1]-P[18-24.99/0.01]-W[6-24.97/0.01]
AH-LFAPJES8-[60-130/0.1]-P[4-7.99/0.01]-W[3-7.97/0.01]
AH-LFAPJES10-[60-130/0.1]-P[5-9.99/0.01]-W[3-9.97/0.01]
AH-LFAPJES13-[60-130/0.1]-P[6-12.99/0.01]-W[6-12.97/0.01]
AH-LFAPJES16-[70-130/0.1]-P[10-15.99/0.01]-W[6-15.97/0.01]
AH-LFAPJES20-[70-130/0.1]-P[13-19.99/0.01]-W[6-19.97/0.01]
AH-LFAPJES25-[70-130/0.1]-P[18-24.99/0.01]-W[6-24.97/0.01]
AH-LFAPJGL8-[70-130/0.1]-P[4-7.99/0.01]-W[3-7.97/0.01]
AH-LFAPJGL10-[70-130/0.1]-P[5-9.99/0.01]-W[3-9.97/0.01]
AH-LFAPJGL13-[70-130/0.1]-P[6-12.99/0.01]-W[6-12.97/0.01]
AH-LFAPJGL16-[80-130/0.1]-P[10-15.99/0.01]-W[6-15.97/0.01]
AH-LFAPJGL20-[80-130/0.1]-P[13-19.99/0.01]-W[6-19.97/0.01]
AH-LFAPJGL25-[80-130/0.1]-P[18-24.99/0.01]-W[6-24.97/0.01]
AH-LFAPJGS8-[60-130/0.1]-P[4-7.99/0.01]-W[3-7.97/0.01]
AH-LFAPJGS10-[60-130/0.1]-P[5-9.99/0.01]-W[3-9.97/0.01]
AH-LFAPJGS13-[60-130/0.1]-P[6-12.99/0.01]-W[6-12.97/0.01]
AH-LFAPJGS16-[70-130/0.1]-P[10-15.99/0.01]-W[6-15.97/0.01]
AH-LFAPJGS20-[70-130/0.1]-P[13-19.99/0.01]-W[6-19.97/0.01]
AH-LFAPJGS25-[70-130/0.1]-P[18-24.99/0.01]-W[6-24.97/0.01]
AH-LFAPJRL8-[70-130/0.1]-P[4-7.99/0.01]-W[3-7.97/0.01]-R[0.15-3.98/0.01]
AH-LFAPJRL10-[70-130/0.1]-P[5-9.99/0.01]-W[3-9.97/0.01]-R[0.15-4.98/0.01]
AH-LFAPJRL13-[70-130/0.1]-P[6-12.99/0.01]-W[6-12.97/0.01]-R[0.15-6.48/0.01]
AH-LFAPJRL16-[80-130/0.1]-P[10-15.99/0.01]-W[6-15.97/0.01]-R[0.15-7.98/0.01]
AH-LFAPJRL20-[80-130/0.1]-P[13-19.99/0.01]-W[6-19.97/0.01]-R[0.15-9.98/0.01]
AH-LFAPJRL25-[80-130/0.1]-P[18-24.99/0.01]-W[6-24.97/0.01]-R[0.15-12.48/0.01]
AH-LFAPJRS8-[60-130/0.1]-P[4-7.99/0.01]-W[3-7.97/0.01]-R[0.15-3.98/0.01]
AH-LFAPJRS10-[60-130/0.1]-P[5-9.99/0.01]-W[3-9.97/0.01]-R[0.15-4.98/0.01]
AH-LFAPJRS13-[60-130/0.1]-P[6-12.99/0.01]-W[6-12.97/0.01]-R[0.15-6.48/0.01]
AH-LFAPJRS16-[70-130/0.1]-P[10-15.99/0.01]-W[6-15.97/0.01]-R[0.15-7.98/0.01]
AH-LFAPJRS20-[70-130/0.1]-P[13-19.99/0.01]-W[6-19.97/0.01]-R[0.15-9.98/0.01]
AH-LFAPJRS25-[70-130/0.1]-P[18-24.99/0.01]-W[6-24.97/0.01]-R[0.15-12.48/0.01]
型番通常単価スライド値引通常
出荷日
RoHSジェクタ 刃先形状 シャンク径D公差 B(刃先長さ) D(シャンク径)
(mm)
P(刃先寸法)
(mm)
L(全長)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)

-

2日目 対応標準タイプA+0.005/0L84 ~ 7.9970 ~ 130--

-

2日目 対応標準タイプA+0.005/0L105 ~ 9.9970 ~ 130--

-

2日目 対応標準タイプA+0.005/0L136 ~ 12.9970 ~ 130--

-

2日目 対応標準タイプA+0.005/0L1610 ~ 15.9980 ~ 130--

-

2日目 対応標準タイプA+0.005/0L2013 ~ 19.9980 ~ 130--

-

2日目 対応標準タイプA+0.005/0L2518 ~ 24.9980 ~ 130--

-

2日目 対応標準タイプA+0.005/0S84 ~ 7.9960 ~ 130--

-

2日目 対応標準タイプA+0.005/0S105 ~ 9.9960 ~ 130--

-

2日目 対応標準タイプA+0.005/0S136 ~ 12.9960 ~ 130--

-

2日目 対応標準タイプA+0.005/0S1610 ~ 15.9970 ~ 130--

-

2日目 対応標準タイプA+0.005/0S2013 ~ 19.9970 ~ 130--

-

2日目 対応標準タイプA+0.005/0S2518 ~ 24.9970 ~ 130--

-

3日目 対応標準タイプD+0.005/0L84 ~ 7.9970 ~ 130-3 ~ 7.97

-

3日目 対応標準タイプD+0.005/0L105 ~ 9.9970 ~ 130-3 ~ 9.97

-

3日目 対応標準タイプD+0.005/0L136 ~ 12.9970 ~ 130-6 ~ 12.97

-

3日目 対応標準タイプD+0.005/0L1610 ~ 15.9980 ~ 130-6 ~ 15.97

-

3日目 対応標準タイプD+0.005/0L2013 ~ 19.9980 ~ 130-6 ~ 19.97

-

3日目 対応標準タイプD+0.005/0L2518 ~ 24.9980 ~ 130-6 ~ 24.97

-

3日目 対応標準タイプD+0.005/0S84 ~ 7.9960 ~ 130-3 ~ 7.97

-

3日目 対応標準タイプD+0.005/0S105 ~ 9.9960 ~ 130-3 ~ 9.97

-

3日目 対応標準タイプD+0.005/0S136 ~ 12.9960 ~ 130-6 ~ 12.97

-

3日目 対応標準タイプD+0.005/0S1610 ~ 15.9970 ~ 130-6 ~ 15.97

-

3日目 対応標準タイプD+0.005/0S2013 ~ 19.9970 ~ 130-6 ~ 19.97

-

3日目 対応標準タイプD+0.005/0S2518 ~ 24.9970 ~ 130-6 ~ 24.97

-

3日目 対応標準タイプE+0.005/0L84 ~ 7.9970 ~ 130-3 ~ 7.97

-

3日目 対応標準タイプE+0.005/0L105 ~ 9.9970 ~ 130-3 ~ 9.97

-

3日目 対応標準タイプE+0.005/0L136 ~ 12.9970 ~ 130-6 ~ 12.97

-

3日目 対応標準タイプE+0.005/0L1610 ~ 15.9980 ~ 130-6 ~ 15.97

-

3日目 対応標準タイプE+0.005/0L2013 ~ 19.9980 ~ 130-6 ~ 19.97

-

3日目 対応標準タイプE+0.005/0L2518 ~ 24.9980 ~ 130-6 ~ 24.97

-

3日目 対応標準タイプE+0.005/0S84 ~ 7.9960 ~ 130-3 ~ 7.97

-

3日目 対応標準タイプE+0.005/0S105 ~ 9.9960 ~ 130-3 ~ 9.97

-

3日目 対応標準タイプE+0.005/0S136 ~ 12.9960 ~ 130-6 ~ 12.97

-

3日目 対応標準タイプE+0.005/0S1610 ~ 15.9970 ~ 130-6 ~ 15.97

-

3日目 対応標準タイプE+0.005/0S2013 ~ 19.9970 ~ 130-6 ~ 19.97

-

3日目 対応標準タイプE+0.005/0S2518 ~ 24.9970 ~ 130-6 ~ 24.97

-

3日目 対応標準タイプG+0.005/0L84 ~ 7.9970 ~ 130-3 ~ 7.97

-

3日目 対応標準タイプG+0.005/0L105 ~ 9.9970 ~ 130-3 ~ 9.97

-

3日目 対応標準タイプG+0.005/0L136 ~ 12.9970 ~ 130-6 ~ 12.97

-

3日目 対応標準タイプG+0.005/0L1610 ~ 15.9980 ~ 130-6 ~ 15.97

-

3日目 対応標準タイプG+0.005/0L2013 ~ 19.9980 ~ 130-6 ~ 19.97

-

3日目 対応標準タイプG+0.005/0L2518 ~ 24.9980 ~ 130-6 ~ 24.97

-

3日目 対応標準タイプG+0.005/0S84 ~ 7.9960 ~ 130-3 ~ 7.97

-

3日目 対応標準タイプG+0.005/0S105 ~ 9.9960 ~ 130-3 ~ 9.97

-

3日目 対応標準タイプG+0.005/0S136 ~ 12.9960 ~ 130-6 ~ 12.97

-

3日目 対応標準タイプG+0.005/0S1610 ~ 15.9970 ~ 130-6 ~ 15.97

-

3日目 対応標準タイプG+0.005/0S2013 ~ 19.9970 ~ 130-6 ~ 19.97

-

3日目 対応標準タイプG+0.005/0S2518 ~ 24.9970 ~ 130-6 ~ 24.97

-

3日目 対応標準タイプR+0.005/0L84 ~ 7.9970 ~ 1300.15 ~ 3.983 ~ 7.97

-

3日目 対応標準タイプR+0.005/0L105 ~ 9.9970 ~ 1300.15 ~ 4.983 ~ 9.97

-

3日目 対応標準タイプR+0.005/0L136 ~ 12.9970 ~ 1300.15 ~ 6.486 ~ 12.97

-

3日目 対応標準タイプR+0.005/0L1610 ~ 15.9980 ~ 1300.15 ~ 7.986 ~ 15.97

-

3日目 対応標準タイプR+0.005/0L2013 ~ 19.9980 ~ 1300.15 ~ 9.986 ~ 19.97

-

3日目 対応標準タイプR+0.005/0L2518 ~ 24.9980 ~ 1300.15 ~ 12.486 ~ 24.97

-

3日目 対応標準タイプR+0.005/0S84 ~ 7.9960 ~ 1300.15 ~ 3.983 ~ 7.97

-

3日目 対応標準タイプR+0.005/0S105 ~ 9.9960 ~ 1300.15 ~ 4.983 ~ 9.97

-

3日目 対応標準タイプR+0.005/0S136 ~ 12.9960 ~ 1300.15 ~ 6.486 ~ 12.97

-

3日目 対応標準タイプR+0.005/0S1610 ~ 15.9970 ~ 1300.15 ~ 7.986 ~ 15.97

-

3日目 対応標準タイプR+0.005/0S2013 ~ 19.9970 ~ 1300.15 ~ 9.986 ~ 19.97

-

3日目 対応標準タイプR+0.005/0S2518 ~ 24.9970 ~ 1300.15 ~ 12.486 ~ 24.97

Loading...

規格表


厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・コーティングTiCN処理:関連画像
型番指定順序の詳しい説明はこちら
・規格表
型式L
指定0.1mm単位
指定0.01mm単位0.01mmBH
TypeShape
刃先形状
B
刃先長さ
D
min.Pmax.P・Kmax.P・Wmin.R
(Dm5)
H-LFAPJ

-バネ&ピン強化タイプ-
H-LFAPJV

(D
AH-LFAPJ

-バネ&ピン強化タイプ-
AH-LFAPJV
S
860.0~130.0
バネ&ピン強化タイプ
(70.0~100.0)
4.00~7.997.974.000.15

W
/
2




1313
105.00~9.999.975.0015
136.00~12.9912.976.0018
1670.0~130.0
バネ&ピン強化タイプ
(80.0~100.0)
10.00~15.9915.976.001921
2013.00~19.9919.976.0025
2518.00~24.9924.976.0030
L
870.0~130.0
バネ&ピン強化タイプ
(70.0~100.0)
4.00~7.997.974.001913
105.00~9.999.975.0015
136.00~12.9912.976.0018
1680.0~130.0
バネ&ピン強化タイプ
(80.0~100.0)
10.00~15.9915.976.002521
2013.00~19.9919.976.0025
2518.00~24.9924.976.0030
H-LFAPJV・AH-LFAPJVのばね定数は、H-LFAPJ、AH-LFAPJの2倍です。
:P>D-0.03→ℓ=0 丸パンチでP>D-0.03の場合、D(導入部)はつきません。
:P・K>D-0.05→ℓ=0 変形パンチでP・K>D-0.05の場合、D(導入部)はつきません。
ジェクタ穴は、厚板打ち抜き用ジェクタパンチブランクに準じます。 こちら

納期



800円/1本
2日目出荷のTiCN処理はご注文締切PM6:00迄
3本以上で1明細行当たり一律2,160円
1回のご注文における同一型式でのご注文本数は9本まで




運送所要日数はこちら

価格表


■材質 粉末ハイス鋼 基準単価
D
H-LFAPJA□
H-LFAPJVA□
H-LFAPJA□H-LFAPJ□□
H-LFAPJV□□
H-LFAPJ□□
L≦100100<L≦130L≦100100<L≦130
87,1908,8308,0809,930
107,7809,6408,77010,880
138,32010,4809,67012,180
169,78012,51011,52014,740
2011,11014,33013,56017,490
2513,18017,39015,35020,250

■価格表はシャンク径公差 D m5 の価格です。シャンク径公差 D は、+200円となります。
(例)AH-LFAPJAL10(L≦100)の場合 7,780(H-LFAPJAL10基準単価)+200=7,980円(商品基準単価)

仕様・概要

リテーナセット納入対応品はこちらよりお選びいただけます。詳細は こちらをご参照ください。
■バネ&ピン強化タイプの効果
ばね定数を標準タイプの2倍にし、カスの払い落とし効果を高め、更にピンのツバ下強度を向上しているため、ツバ下からの折損を防ぎます。
■特長
厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・コーティングTiCN処理:関連画像


・ 一般のジェクタパンチではLC追加工時に刃先長さBが短くなりますが、B寸キープタイプは任意のL寸に対して刃先長さBが一定に保たれます。
厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・コーティングTiCN処理:関連画像


・ B寸キープタイプジェクタパンチはシャンク部に横穴を設けていないため、ジェクタピンを外せばそのままエアブロー用パンチとしてご利用頂けます。

追加工

プレス金型用標準部品カタログ2015に記載の内容と一部異なる箇所があります。最新情報は下記をご覧ください。

追加工価格も数量スライド適用 こちら

厚板打ち抜き用ジェクタパンチ 全長指定・B寸キープ・コーティングTiCN処理:関連画像

PRC≦(P-d1-0.5)/2 d1寸法詳細 こちら
PCC≦(P-d1-0.5)/2 d1寸法詳細 こちら


基本情報

厚板打ち抜き用有無 先端形状 1段 材質 粉末ハイス鋼
表面処理 TiCN シャンク(取付部)形状 標準 T(ツバ厚/板厚)(mm) 8
