ミスミ

厚板打抜き用パンチ　-ディコート処理-

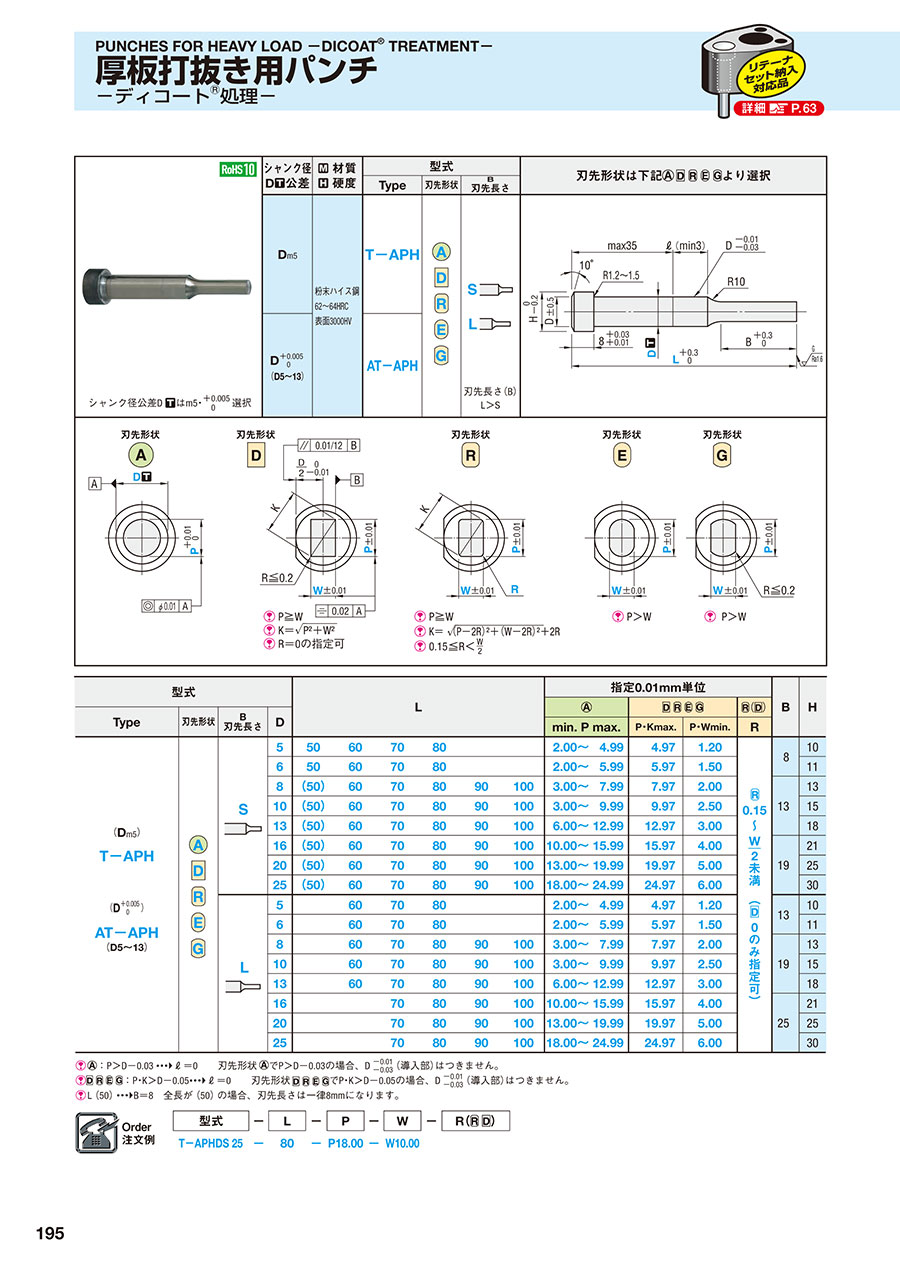

カタログ |P.195

平均満足度5.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

厚板打抜き用パンチ　-TiCNコーティング-

4.6

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

厚板打抜き用ジェクタパンチ　-ディコート処理-

通常出荷日：3 日目

・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。　（詳...

詳細情報を確認する

厚板打抜き用有無
有
先端形状
1段
ジェクタ
なし
材質
粉末ハイス鋼
表面処理
ディコート
シャンク(取付部)形状
標準
T（ツバ厚/板厚） (mm)
8

無料3D-CADライブラリー申し込み受付中

未確定：候補が1,422型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

リテーナセット納入対応品
詳細P.63

関連ページ
厚板打抜き用パンチP.1721

ディコート®処理P.1729

外形図・製品仕様

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	粉末ハイス鋼 62～64HRC 表面3000HV	T-APH		刃先長さ（B） L＞S
D +0.005/0 （D5～13）	粉末ハイス鋼 62～64HRC 表面3000HV	AT-APH		刃先長さ（B） L＞S

シャンク径公差Dはm5・ +0.005/0 選択

規格表

型式				L						指定0.01mm単位				B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D							min. P max.	P・Kmax.	P・Wmin.	R
D_m5 T-APH D +0.005/0 AT-APH （D5～13）			5	50	60	70	80			2.00～4.99	4.97	1.20		8	10
			6	50	60	70	80			2.00～5.99	5.97	1.50		8	11
			8	（50）	60	70	80	90	100	3.00～7.99	7.97	2.00		13	13
			10	（50）	60	70	80	90	100	3.00～9.99	9.97	2.50			15
			13	（50）	60	70	80	90	100	6.00～12.99	12.97	3.00			18
			16	（50）	60	70	80	90	100	10.00～15.99	15.97	4.00		19	21
			20	（50）	60	70	80	90	100	13.00～19.99	19.97	5.00			25
			25	（50）	60	70	80	90	100	18.00～24.99	24.97	6.00			30
			5		60	70	80			2.00～4.99	4.97	1.20		13	10
			6		60	70	80			2.00～5.99	5.97	1.50		13	11
			8		60	70	80	90	100	3.00～7.99	7.97	2.00		19	13
			10		60	70	80	90	100	3.00～9.99	9.97	2.50			15
			13		60	70	80	90	100	6.00～12.99	12.97	3.00			18
			16			70	80	90	100	10.00～15.99	15.97	4.00		25	21
			20			70	80	90	100	13.00～19.99	19.97	5.00			25
			25			70	80	90	100	18.00～24.99	24.97	6.00			30

：P＞D -0.03 ℓ＝0	刃先形状でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D -0.05ℓ＝0	刃先形状でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（50）B＝8 全長が（50）の場合、刃先長さは一律8mmになります。

注文例

出荷日

追加工

P.61

型番リスト

表示件数

...

型番

AT-APHAL5-[60,70,80]-P[2-4.99/0.01]

AT-APHAL5-[60,70,80]-PC[1.5-1.99/0.01]

AT-APHAL5-LC[37-79.9/0.1]-P[2-4.99/0.01]

AT-APHAL5-LC[37-79.9/0.1]-PC[1.5-1.99/0.01]

AT-APHAL6-[60,70,80]-P[2-5.99/0.01]

AT-APHAL6-[60,70,80]-PC[1.5-1.99/0.01]

AT-APHAL6-LC[37-79.9/0.1]-P[2-5.99/0.01]

AT-APHAL6-LC[37-79.9/0.1]-PC[1.5-1.99/0.01]

AT-APHAL8-[60-100/10]-P[3-7.99/0.01]

AT-APHAL8-[60-100/10]-PC[1.5-2.99/0.01]

AT-APHAL8-LC[37-59.9/0.1]-P[3-7.99/0.01]

AT-APHAL8-LC[37-59.9/0.1]-PC[1.5-2.99/0.01]

AT-APHAL8-LC[60.1-69.9/0.1]-P[3-7.99/0.01]

AT-APHAL8-LC[60.1-69.9/0.1]-PC[1.5-2.99/0.01]

AT-APHAL8-LC[70.1-79.9/0.1]-P[3-7.99/0.01]

AT-APHAL8-LC[70.1-79.9/0.1]-PC[1.5-2.99/0.01]

AT-APHAL8-LC[80.1-89.9/0.1]-P[3-7.99/0.01]

AT-APHAL8-LC[80.1-89.9/0.1]-PC[1.5-2.99/0.01]

AT-APHAL8-LC[90.1-99.9/0.1]-P[3-7.99/0.01]

AT-APHAL8-LC[90.1-99.9/0.1]-PC[1.5-2.99/0.01]

AT-APHAL10-[60-100/10]-P[3-9.99/0.01]

AT-APHAL10-[60-100/10]-PC[1.5-2.99/0.01]

AT-APHAL10-LC[37-59.9/0.1]-P[3-9.99/0.01]

AT-APHAL10-LC[37-59.9/0.1]-PC[1.5-2.99/0.01]

AT-APHAL10-LC[60.1-69.9/0.1]-P[3-9.99/0.01]

AT-APHAL10-LC[60.1-69.9/0.1]-PC[1.5-2.99/0.01]

AT-APHAL10-LC[70.1-79.9/0.1]-P[3-9.99/0.01]

AT-APHAL10-LC[70.1-79.9/0.1]-PC[1.5-2.99/0.01]

AT-APHAL10-LC[80.1-89.9/0.1]-P[3-9.99/0.01]

AT-APHAL10-LC[80.1-89.9/0.1]-PC[1.5-2.99/0.01]

AT-APHAL10-LC[90.1-99.9/0.1]-P[3-9.99/0.01]

AT-APHAL10-LC[90.1-99.9/0.1]-PC[1.5-2.99/0.01]

AT-APHAL13-[60-100/10]-P[6-12.99/0.01]

AT-APHAL13-[60-100/10]-PC[3-5.99/0.01]

AT-APHAL13-LC[37-59.9/0.1]-P[6-12.99/0.01]

AT-APHAL13-LC[37-59.9/0.1]-PC[3-5.99/0.01]

AT-APHAL13-LC[60.1-69.9/0.1]-P[6-12.99/0.01]

AT-APHAL13-LC[60.1-69.9/0.1]-PC[3-5.99/0.01]

AT-APHAL13-LC[70.1-79.9/0.1]-P[6-12.99/0.01]

AT-APHAL13-LC[70.1-79.9/0.1]-PC[3-5.99/0.01]

AT-APHAL13-LC[80.1-89.9/0.1]-P[6-12.99/0.01]

AT-APHAL13-LC[80.1-89.9/0.1]-PC[3-5.99/0.01]

AT-APHAL13-LC[90.1-99.9/0.1]-P[6-12.99/0.01]

AT-APHAL13-LC[90.1-99.9/0.1]-PC[3-5.99/0.01]

AT-APHAS5-[50,60,70,80]-P[2-4.99/0.01]

AT-APHAS5-[50,60,70,80]-PC[1.5-1.99/0.01]

AT-APHAS5-LC[37-79.9/0.1]-P[2-4.99/0.01]

AT-APHAS5-LC[37-79.9/0.1]-PC[1.5-1.99/0.01]

AT-APHAS6-[50,60,70,80]-P[2-5.99/0.01]

AT-APHAS6-[50,60,70,80]-PC[1.5-1.99/0.01]

AT-APHAS6-LC[37-79.9/0.1]-P[2-5.99/0.01]

AT-APHAS6-LC[37-79.9/0.1]-PC[1.5-1.99/0.01]

AT-APHAS8-[50-100/10]-P[3-7.99/0.01]

AT-APHAS8-[50-100/10]-PC[1.5-2.99/0.01]

AT-APHAS8-LC[37-49.9/0.1]-P[3-7.99/0.01]

AT-APHAS8-LC[37-49.9/0.1]-PC[1.5-2.99/0.01]

AT-APHAS8-LC[50.1-59.9/0.1]-P[3-7.99/0.01]

AT-APHAS8-LC[50.1-59.9/0.1]-PC[1.5-2.99/0.01]

AT-APHAS8-LC[60.1-69.9/0.1]-P[3-7.99/0.01]

AT-APHAS8-LC[60.1-69.9/0.1]-PC[1.5-2.99/0.01]

刃先形状

シャンク径D公差

B（刃先長さ）

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

丸形	+0.005/0	L	5	2 ～ 4.99	60 ～ 80	-	-	-	-	-	10	1個
丸形	+0.005/0	L	5	-	60 ～ 80	-	1.5 ～ 1.99	-	-	-	10	1個
丸形	+0.005/0	L	5	2 ～ 4.99	-	37 ～ 79.9	-	-	-	-	10	1個
丸形	+0.005/0	L	5	-	-	37 ～ 79.9	1.5 ～ 1.99	-	-	-	10	1個
丸形	+0.005/0	L	6	2 ～ 5.99	60 ～ 80	-	-	-	-	-	10	1個
丸形	+0.005/0	L	6	-	60 ～ 80	-	1.5 ～ 1.99	-	-	-	10	1個
丸形	+0.005/0	L	6	2 ～ 5.99	-	37 ～ 79.9	-	-	-	-	10	1個
丸形	+0.005/0	L	6	-	-	37 ～ 79.9	1.5 ～ 1.99	-	-	-	10	1個
丸形	+0.005/0	L	8	3 ～ 7.99	60 ～ 100	-	-	-	-	-	10	1個
丸形	+0.005/0	L	8	-	60 ～ 100	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	+0.005/0	L	8	3 ～ 7.99	-	37 ～ 59.9	-	-	-	-	10	1個
丸形	+0.005/0	L	8	-	-	37 ～ 59.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	+0.005/0	L	8	3 ～ 7.99	-	60.1 ～ 69.9	-	-	-	-	10	1個
丸形	+0.005/0	L	8	-	-	60.1 ～ 69.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	+0.005/0	L	8	3 ～ 7.99	-	70.1 ～ 79.9	-	-	-	-	10	1個
丸形	+0.005/0	L	8	-	-	70.1 ～ 79.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	+0.005/0	L	8	3 ～ 7.99	-	80.1 ～ 89.9	-	-	-	-	10	1個
丸形	+0.005/0	L	8	-	-	80.1 ～ 89.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	+0.005/0	L	8	3 ～ 7.99	-	90.1 ～ 99.9	-	-	-	-	10	1個
丸形	+0.005/0	L	8	-	-	90.1 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	+0.005/0	L	10	3 ～ 9.99	60 ～ 100	-	-	-	-	-	10	1個
丸形	+0.005/0	L	10	-	60 ～ 100	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	+0.005/0	L	10	3 ～ 9.99	-	37 ～ 59.9	-	-	-	-	10	1個
丸形	+0.005/0	L	10	-	-	37 ～ 59.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	+0.005/0	L	10	3 ～ 9.99	-	60.1 ～ 69.9	-	-	-	-	10	1個
丸形	+0.005/0	L	10	-	-	60.1 ～ 69.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	+0.005/0	L	10	3 ～ 9.99	-	70.1 ～ 79.9	-	-	-	-	10	1個
丸形	+0.005/0	L	10	-	-	70.1 ～ 79.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	+0.005/0	L	10	3 ～ 9.99	-	80.1 ～ 89.9	-	-	-	-	10	1個
丸形	+0.005/0	L	10	-	-	80.1 ～ 89.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	+0.005/0	L	10	3 ～ 9.99	-	90.1 ～ 99.9	-	-	-	-	10	1個
丸形	+0.005/0	L	10	-	-	90.1 ～ 99.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	+0.005/0	L	13	6 ～ 12.99	60 ～ 100	-	-	-	-	-	10	1個
丸形	+0.005/0	L	13	-	60 ～ 100	-	3 ～ 5.99	-	-	-	10	1個
丸形	+0.005/0	L	13	6 ～ 12.99	-	37 ～ 59.9	-	-	-	-	10	1個
丸形	+0.005/0	L	13	-	-	37 ～ 59.9	3 ～ 5.99	-	-	-	10	1個
丸形	+0.005/0	L	13	6 ～ 12.99	-	60.1 ～ 69.9	-	-	-	-	10	1個
丸形	+0.005/0	L	13	-	-	60.1 ～ 69.9	3 ～ 5.99	-	-	-	10	1個
丸形	+0.005/0	L	13	6 ～ 12.99	-	70.1 ～ 79.9	-	-	-	-	10	1個
丸形	+0.005/0	L	13	-	-	70.1 ～ 79.9	3 ～ 5.99	-	-	-	10	1個
丸形	+0.005/0	L	13	6 ～ 12.99	-	80.1 ～ 89.9	-	-	-	-	10	1個
丸形	+0.005/0	L	13	-	-	80.1 ～ 89.9	3 ～ 5.99	-	-	-	10	1個
丸形	+0.005/0	L	13	6 ～ 12.99	-	90.1 ～ 99.9	-	-	-	-	10	1個
丸形	+0.005/0	L	13	-	-	90.1 ～ 99.9	3 ～ 5.99	-	-	-	10	1個
丸形	+0.005/0	S	5	2 ～ 4.99	50 ～ 80	-	-	-	-	-	10	1個
丸形	+0.005/0	S	5	-	50 ～ 80	-	1.5 ～ 1.99	-	-	-	10	1個
丸形	+0.005/0	S	5	2 ～ 4.99	-	37 ～ 79.9	-	-	-	-	10	1個
丸形	+0.005/0	S	5	-	-	37 ～ 79.9	1.5 ～ 1.99	-	-	-	10	1個
丸形	+0.005/0	S	6	2 ～ 5.99	50 ～ 80	-	-	-	-	-	10	1個
丸形	+0.005/0	S	6	-	50 ～ 80	-	1.5 ～ 1.99	-	-	-	10	1個
丸形	+0.005/0	S	6	2 ～ 5.99	-	37 ～ 79.9	-	-	-	-	10	1個
丸形	+0.005/0	S	6	-	-	37 ～ 79.9	1.5 ～ 1.99	-	-	-	10	1個
丸形	+0.005/0	S	8	3 ～ 7.99	50 ～ 100	-	-	-	-	-	10	1個
丸形	+0.005/0	S	8	-	50 ～ 100	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	+0.005/0	S	8	3 ～ 7.99	-	37 ～ 49.9	-	-	-	-	10	1個
丸形	+0.005/0	S	8	-	-	37 ～ 49.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	+0.005/0	S	8	3 ～ 7.99	-	50.1 ～ 59.9	-	-	-	-	10	1個
丸形	+0.005/0	S	8	-	-	50.1 ～ 59.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	+0.005/0	S	8	3 ～ 7.99	-	60.1 ～ 69.9	-	-	-	-	10	1個
丸形	+0.005/0	S	8	-	-	60.1 ～ 69.9	1.5 ～ 2.99	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
　（詳細は「製品データ厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
・厚板打ち抜き用パンチにディコート処理（TD処理）を施すことで、パンチ刃先の耐摩耗性を向上させています。
　（詳細は「製品データディコート処理パンチ」をご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

厚板打抜き用パンチ　-ディコート処理-のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

単型　板厚４ｍｍ　SPCC材

満足度：5.02019/07/17

他社製作の型で　コーティングなしを使用していて持ちが悪かったようで　変更依頼が来たので　今回の物を提案し　使用が決ま...もっと読む

1人が参考にしています。

プレス金型に使用

満足度：5.02019/09/12

4.5mm、6mmのＳＳ材の打ち抜き型に使用しました。クリアランスの設定にもよるのでしょうが、持ちはいいです。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qディコート処理はパンチ端面も施されますか？追加工LKCを付けた場合はどうなりますか？また、ツバ部もコーティングされているのでしょうか？

ディコートの場合、原則パンチ端面はコーティングされません。追加工LKC指定時は端面のコーティング処理は無しとなります。ツバ部はコーティングされておりません。

この商品を見た人は、こんな商品も見ています

	今見ている商品厚板打抜き用パンチ　-ディコート処理-	厚板打抜き用パンチーツバ厚12mmー　-α処理®-	厚板打抜き用パンチ－ツバ厚12mm・HWコーティング(TiCNコーティング+WPC®処理)－	厚板打抜き用パンチーツバ厚12mmー	厚板打抜き用パンチーツバ厚12mm・RPコーティング（Al-Cr系コーティング+α処理（R））	厚板打抜き用パンチーツバ厚12mm・RWコーティング(Al-Cr系コーティング+WPC®処理)ー
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	お見積り	2日目〜	2日目〜	9日目	お見積り
厚板打抜き用有無	有	有	有	有	有	有
先端形状	1段	1段	1段	1段	1段	1段
ジェクタ	なし	なし	なし	なし	なし	なし
材質	粉末ハイス鋼	SKH51相当	SKH51相当	SKH51相当	SKH51相当	SKH51相当
表面処理	ディコート	α処理	HWコーティング	なし	RP（Al-Cr系コート+α処理（R））	RW（Al-Cr系コート+WPC（R）処理）

厚板打ち抜き用パンチカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プレス金型部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

刃先形状

シャンク径D公差

B（刃先長さ）

D（シャンク径）(mm)

P(刃先寸法)(mm)

L(全長)(mm)

LC(全長変更)(mm)

PC(刃先寸法変更)(mm)

R(刃先コーナーR)(mm)

W(刃先寸法)(mm)

WC(刃先寸法変更)(mm)

タイプ

CAD

出荷日

厚板打抜き用パンチ -ディコート処理-

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

型番リスト

詳細情報

基本情報

カタログ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

最近見た商品

厚板打ち抜き用パンチカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

厚板打抜き用パンチ　-ディコート処理-
