厚板打抜き用パンチ
未確定：候補が2,304型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

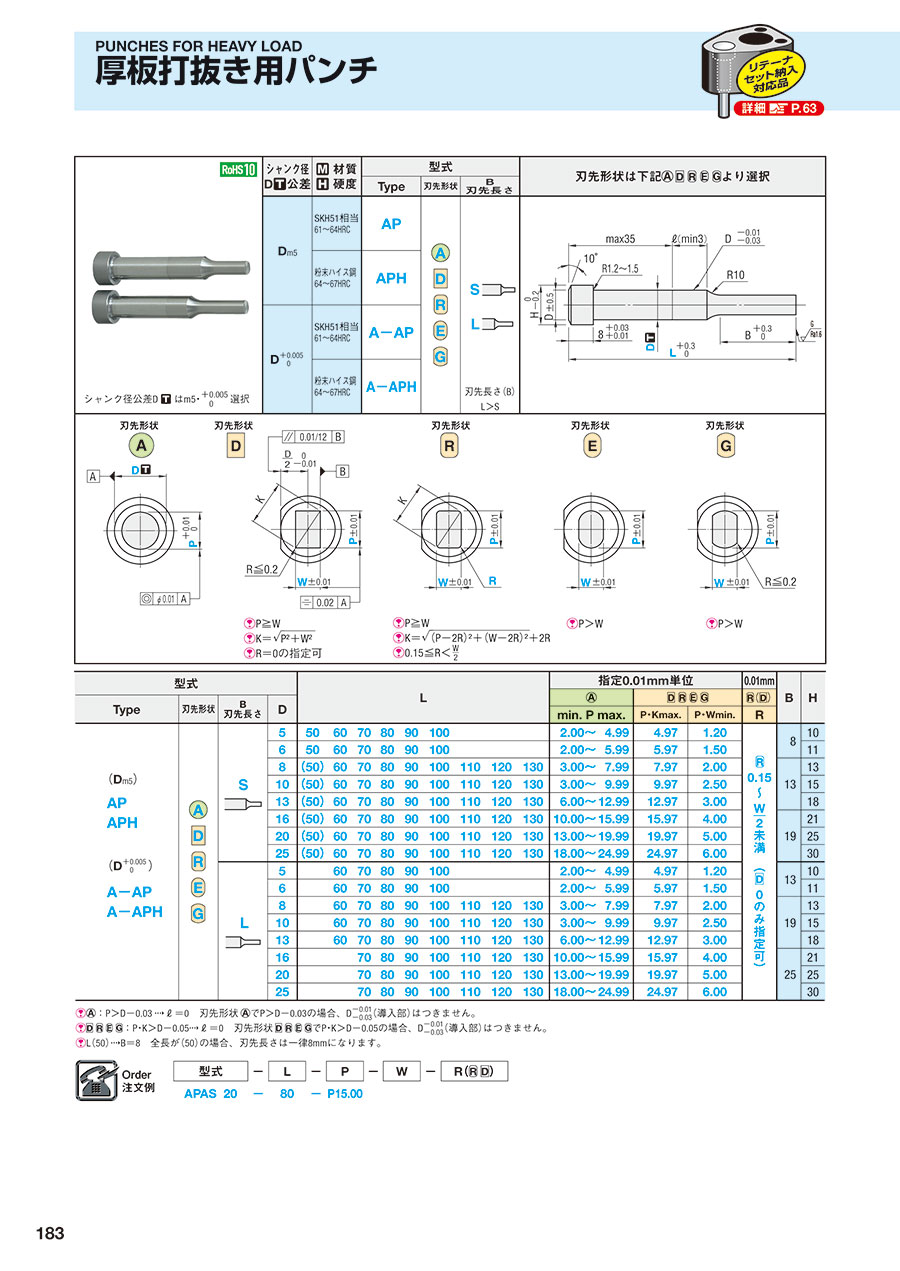

外形図・製品仕様

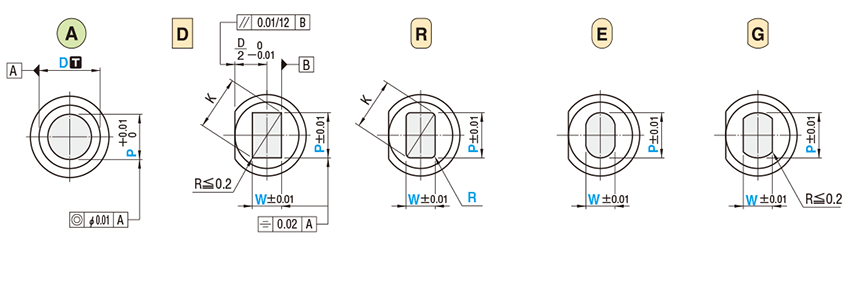

刃先形状は下記
より選択
より選択
| シャンク径 D[ T ]公差 | [ M ]材質 [ H ]硬度 | 型式 | ||
|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | ||
| Dm5 | SKH51相当 61～64HRC | AP |
|
L＞S |
| 粉末ハイス鋼 64～67HRC | APH | |||
| D +0.005/0 | SKH51相当 61～64HRC | A-AP | ||
| 粉末ハイス鋼 64～67HRC | A-APH | |||
シャンク径公差D[ T ]はm5・ +0.005/0 選択
刃先形状 刃先形状 刃先形状 刃先形状 刃先形状
[ ! ]P≧W
[ ! ]K=
[ ! ]R=0の指定可 [ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜ W 2 [ ! ]P＞W [ ! ]P＞W
[ ! ]P≧W[ ! ]K=
[ ! ]R=0の指定可 [ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜ W 2 [ ! ]P＞W [ ! ]P＞W
規格表
| 型式 | L | 指定0.01mm単位 | 0.01mm | B | H | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| ||||||||||||||||||
| Type | 刃先形状 | B 刃先長さ | D | |||||||||||||||||
| min. P max. | P・Kmax. | P・Wmin. | R | |||||||||||||||||
| Dm5 AP APH |
|
| 5 | 50 | 60 | 70 | 80 | 90 | 100 | 2.00～4.99 | 4.97 | 1.20 |  0.15～ W2 未満 （  0のみ指定可） | 8 | 10 | 8 | 10 | |||
| 6 | 50 | 60 | 70 | 80 | 90 | 100 | 2.00～5.99 | 5.97 | 1.50 | 11 | ||||||||||
| 8 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 3.00～7.99 | 7.97 | 2.00 | 13 | 13 | ||||||
| 10 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 3.00～9.99 | 9.97 | 2.50 | 15 | |||||||
| 13 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 6.00～12.99 | 12.97 | 3.00 | 18 | |||||||
| 16 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 10.00～15.99 | 15.97 | 4.00 | 19 | 21 | ||||||
| 20 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 13.00～19.99 | 19.97 | 5.00 | 25 | |||||||
| 25 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 18.00～24.99 | 24.97 | 6.00 | 30 | |||||||
| D +0.005/0 A-AP A-APH |
| 5 | 60 | 70 | 80 | 90 | 100 | 2.00～4.99 | 4.97 | 1.20 | 13 | 10 | ||||||||
| 6 | 60 | 70 | 80 | 90 | 100 | 2.00～5.99 | 5.97 | 1.50 | 11 | |||||||||||
| 8 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 3.00～7.99 | 7.97 | 2.00 | 19 | 13 | |||||||
| 10 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 3.00～9.99 | 9.97 | 2.50 | 15 | ||||||||
| 13 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 6.00～12.99 | 12.97 | 3.00 | 18 | ||||||||
| 16 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 10.00～15.99 | 15.97 | 4.00 | 25 | 21 | ||||||||
| 20 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 13.00～19.99 | 19.97 | 5.00 | 25 | |||||||||
| 25 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 18.00～24.99 | 24.97 | 6.00 | 30 | |||||||||
[ ! ] ：P＞D -0.03 →ℓ＝0 | 刃先形状でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。 |
[ ! ] ：P・K＞D -0.05→ℓ＝0 | 刃先形状 でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。 |
| [ ! ]L（50）→B＝8 全長が（50）の場合、刃先長さは一律8mmになります。 | |
注文例
| 型式 | - | L | - | P | - | W | - | R（  ） | ||
| APAS 20 | - | 80 | - | P15.00 |
出荷日
・
[ ! ]追加工1F〜7Fをご指定の場合は3日目出荷となります。
[ NG ]追加工PRC・1F〜7F・リテーナセット納入はストークA早割適用不可
| 2 | 日目出荷 |
| 急 | ストークT |
| ストークA早割 | |
| ストークA |
[ NG ]追加工PRC・1F〜7F・リテーナセット納入はストークA早割適用不可
・
| 3 | 日目出荷 |
| 急 | ストークT |
| ストークA |
追加工
| 型式 | - | L（LC） | - | P（PC） | - | W（WC） | - | R（ ） | - | （BC・KC…etc.） | ||
| APAS 20 | - | LC82 | - | PC12.00 | - | BC13 |
| 追加工 | 記号 | 刃先形状 | ||||||||||||
| | |||||||||||||
| 刃先 |  | PC WC | 刃先寸法変更 PC≧Pmin2 [ ! ]D5・6はPC≧1.50 指定0.01mm単位 （PKC併用の場合 0.001mm単位指定可）
| 刃先寸法変更 PCWC≧P・Wmin2 [ ! ]D5・6はPCWC≧1.00 指定0.01mm単位
| ||||||||||
 | BC | 刃先長変更 2≦BC≦Bmax 指定0.1mm単位 [ ! ]全長Lは刃先長さBC＋ 35mm以上必要です。 | 刃先長変更 2≦BC≦Bmax 指定0.1mm単位 [ ! ]全長Lは刃先長さBC＋ 40mm以上必要です。 | |||||||||||
 | PRC | 刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦（P－0.2）/2 [ NG ]PCC・GC併用不可 | － | |||||||||||
 | PCC | 刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦（P－0.2）/2 [ NG ]研磨仕上げとなります [ NG ]PRC・GC併用不可 | 刃先側端面C面取り加工 刃先形状 のみ適用0.1 / 0.3 / 0.5 より選択 [ ! ]PCC≦(Wー0.4)/2 [ ! ]放電仕上げとなります [ NG ]LKZ併用不可 [ NG ]ストーク適用不可 | |||||||||||
 | PKC | 刃先交差変更 P＋0.010 ⇒ ＋0.0050 （P寸法0.001mm単位指定可） | 刃先交差変更 P・W±0.01 ⇒ ＋0.010 | |||||||||||
 | GC | 20°≦GC＜90° 指定1°単位 刃先長さB≧f＋2 f＝P/2×tan(90°－GC°) 三角関数の真数表 >>こちら [ NG ]LKC・LKZ・PRC・PCC 併用不可 | － | |||||||||||
| 全長 |  | LC | 全長変更 35＋B（BC）≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが35mm 以下の場合、刃先長さは 全長－35mmになります。 | 全長変更 40＋B（BC）≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが40mm 以下の場合、刃先長さは 全長－40mmになります。 | ||||||||||
| （LKC・LKZ併用の場合、0.01mm単位指定可） | ||||||||||||||
 | LKC | 全長公差 変 更 L＋0.30 ⇒ ＋0.050 | ||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | ||||||||||||||
| LKZ | 全長公差 変 更 L＋0.30 ⇒ ＋0.010 | |||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | ||||||||||||||
| 追加工 | 記号 | 刃先形状 | |||||||||||||||||||
| | ||||||||||||||||||||
| ツバ部 |  | KC |  | ツバ部廻り止め 一面加工 |  | 廻り止め 位置変更 指定1゜単位 | |||||||||||||||
 | WKC |  | 廻り止め平行 加工（2面） |  | 廻り止め平行 加工（2面） KC併用可 | ||||||||||||||||
 | KFC |  | 廻り止め0゜ と角度指定 加工（2面） 指定1゜単位 |  | 廻り止め0゜ と角度指定 加工（2面） 指定1゜単位 | ||||||||||||||||
| [ NG ]KC・WKC併用不可 | [ NG ]KC・WKC併用不可 | ||||||||||||||||||||
 | NKC | － | 廻り止め無し [ NG ]リテーナセット 納入品適用不可 | ||||||||||||||||||
| シャンク部 |  | SKC |  | シャンク部フラット面加工（1面）
| |||||||||||||||||
 | UC | ウレタンストリッパ（USN）取付加工
[ ! ]L≧80、L≧90に適用 [ ! ]D10 ～ 25に適用 | |||||||||||||||||||
 | NDC | 導 入 部 無 し | ℓ≧3⇒ℓ＝0 [ NG ]リテーナセット納入品適用不可 | ||||||||||||||||||
| 刃先シャー角 |  | 1F | － | [ NG ]LKC・LKZ併用不可 [ NG ]   形状のQ寸法指定不可 | |||||||||||||||||
 | 2F | [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可 | [ NG ]LKC・LKZ併用不可 | ||||||||||||||||||
 | 3F | [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可 | [ NG ]LKC・LKZ併用不可 | ||||||||||||||||||
 | 4F | [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可 | [ NG ]LKC・LKZ併用不可 | ||||||||||||||||||
 | 5F | [ ! ]全長公差L±0.3 [ ! ]球面加工ではありません [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可 [ NG ]PKC併用不可 | [ ! ]全長公差L±0.3 [ ! ]球面加工ではありません [ NG ]LKC・LKZ併用不可 [ NG ]PKC併用不可 | ||||||||||||||||||
 | 6F | [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可 | [ NG ]LKC・LKZ併用不可 | ||||||||||||||||||
 | 7F | [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可 | － | ||||||||||||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
（詳細は「製品データ 厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
・超ハイテン材の加工等で、本商品でもつば破損が問題となる場合は、さらにつば強度を高めたこちらをご検討ください。
