位置決めノック穴付パンチ

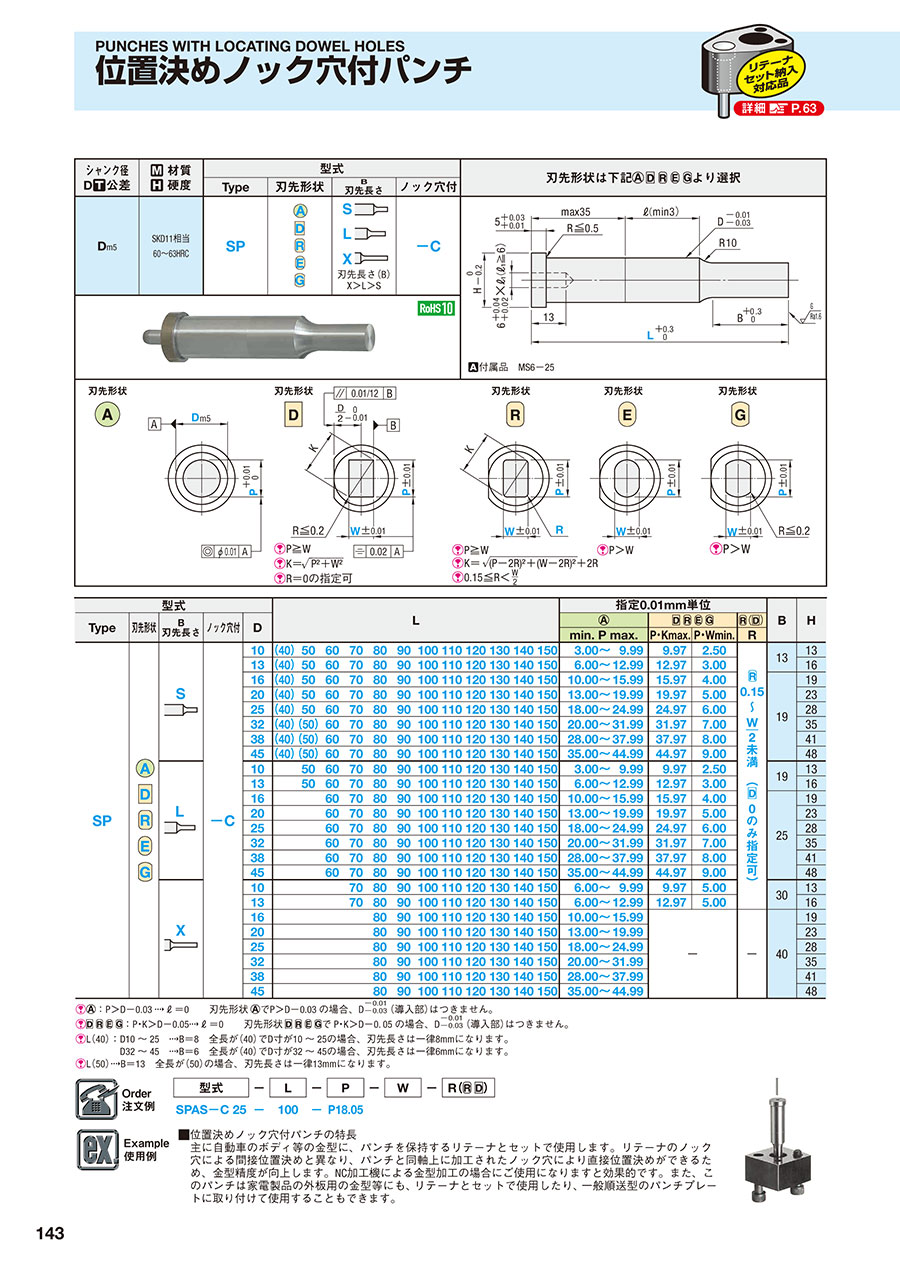

カタログ |P.143

4.3

平均満足度4.3

この商品のレビューをみる（6件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めノック穴付ジェクタパンチ

4.4

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めノック穴付パンチ　-TiCNコーティング-

通常出荷日：2 日目～

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パン...

詳細情報を確認する

厚板打ち抜き用有無
無
先端形状
1段
ジェクタ
なし
材質
SKD11相当
表面処理
なし
シャンク(取付部)形状
位置決めノック穴付
シャンク径D公差
m5
T（ツバ厚/板厚） (mm)
5

無料3D-CADライブラリー申し込み受付中

未確定：候補が624型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

リテーナセット納入対応品
詳細 P.63

外形図・製品仕様

付属品 MS6-25

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ	ノック穴付
D_m5	SKD11相当 60～63HRC	SP		刃先長さ（B） L＞S	-C

規格表

型式					L												指定0.01mm単位				B	H
Type	刃先形状	B 刃先長さ	ノック穴付	D
Type	刃先形状	B 刃先長さ	ノック穴付	D													min. P max.	P・Kmax.	P・Wmin.	R
SP			-C	10	（40）	50	60	70	80	90	100	110	120	130	140	150	3.00～9.99	9.97	2.50		13	13
				13	（40）	50	60	70	80	90	100	110	120	130	140	150	6.00～12.99	12.97	3.00		13	16
				16	（40）	50	60	70	80	90	100	110	120	130	140	150	10.00～15.99	15.97	4.00		19	19
				20	（40）	50	60	70	80	90	100	110	120	130	140	150	13.00～19.99	19.97	5.00			23
				25	（40）	50	60	70	80	90	100	110	120	130	140	150	18.00～24.99	24.97	6.00			28
				32	（40）	（50）	60	70	80	90	100	110	120	130	140	150	20.00～31.99	31.97	7.00			35
				38	（40）	（50）	60	70	80	90	100	110	120	130	140	150	28.00～37.99	37.97	8.00			41
				45	（40）	（50）	60	70	80	90	100	110	120	130	140	150	35.00～44.99	44.97	9.00			48
				10		50	60	70	80	90	100	110	120	130	140	150	3.00～9.99	9.97	2.50		19	13
				13		50	60	70	80	90	100	110	120	130	140	150	6.00～12.99	12.97	3.00		19	16
				16			60	70	80	90	100	110	120	130	140	150	10.00～15.99	15.97	4.00		25	19
				20			60	70	80	90	100	110	120	130	140	150	13.00～19.99	19.97	5.00			23
				25			60	70	80	90	100	110	120	130	140	150	18.00～24.99	24.97	6.00			28
				32			60	70	80	90	100	110	120	130	140	150	20.00～31.99	31.97	7.00			35
				38			60	70	80	90	100	110	120	130	140	150	28.00～37.99	37.97	8.00			41
				45			60	70	80	90	100	110	120	130	140	150	35.00～44.99	44.97	9.00			48
				10				70	80	90	100	110	120	130	140	150	6.00～9.99	9.97	5.00		30	13
				13				70	80	90	100	110	120	130	140	150	6.00～12.99	12.97	5.00		30	16
				16					80	90	100	110	120	130	140	150	10.00～15.99	-		-	40	19
				20					80	90	100	110	120	130	140	150	13.00～19.99					23
				25					80	90	100	110	120	130	140	150	18.00～24.99					28
				32					80	90	100	110	120	130	140	150	20.00～31.99					35
				38					80	90	100	110	120	130	140	150	28.00～37.99					41
				45					80	90	100	110	120	130	140	150	35.00～44.99					48

：P＞D-0.03 ℓ＝0	刃先形状でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05ℓ＝0	刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（40）：D10 ～ 25 B＝8 全長が（40）でD寸が10 ～ 25の場合、刃先長さは一律8mmになります。
D32 ～ 45 B＝6 全長が（40）でD寸が32 ～ 45の場合、刃先長さは一律6mmになります。
L（50）B＝13 全長が（50）の場合、刃先長さは一律13mmになります。

注文例

出荷日

追加工

P.1771
P.61
P.62

技術情報

使用例
■位置決めノック穴付パンチの特長
主に自動車のボディ等の金型に、パンチを保持するリテーナとセットで使用します。リテーナのノック穴による間接位置決めと異なり、パンチと同軸上に加工されたノック穴により直接位置決めができるため、金型精度が向上します。NC加工機による金型加工の場合にご使用になりますと効果的です。また、このパンチは家電製品の外板用の金型等にも、リテーナとセットで使用したり、一般順送型のパンチプレートに取り付けて使用することもできます。

位置決めノック穴付パンチ

型番リスト

表示件数

...

型番

SPAL-C10-[50-150/10]-P[3-9.99/0.01]

SPAL-C10-[50-150/10]-PC[1.5-2.99/0.01]

SPAL-C10-LC[25-149.9/0.1]-P[3-9.99/0.01]

SPAL-C10-LC[25-149.9/0.1]-PC[1.5-2.99/0.01]

SPAL-C13-[50-150/10]-P[6-12.99/0.01]

SPAL-C13-[50-150/10]-PC[3-5.99/0.01]

SPAL-C13-LC[25-149.9/0.1]-P[6-12.99/0.01]

SPAL-C13-LC[25-149.9/0.1]-PC[3-5.99/0.01]

SPAL-C16-[60-150/10]-P[10-15.99/0.01]

SPAL-C16-[60-150/10]-PC[5-9.99/0.01]

SPAL-C16-LC[25-149.9/0.1]-P[10-15.99/0.01]

SPAL-C16-LC[25-149.9/0.1]-PC[5-9.99/0.01]

SPAL-C20-[60-150/10]-P[13-19.99/0.01]

SPAL-C20-[60-150/10]-PC[6.5-12.99/0.01]

SPAL-C20-LC[25-149.9/0.1]-P[13-19.99/0.01]

SPAL-C20-LC[25-149.9/0.1]-PC[6.5-12.99/0.01]

SPAL-C25-[60-150/10]-P[18-24.99/0.01]

SPAL-C25-[60-150/10]-PC[9-17.99/0.01]

SPAL-C25-LC[25-149.9/0.1]-P[18-24.99/0.01]

SPAL-C25-LC[25-149.9/0.1]-PC[9-17.99/0.01]

SPAL-C32-[60-150/10]-P[20-31.99/0.01]

SPAL-C32-[60-150/10]-PC[10-19.99/0.01]

SPAL-C32-LC[25-149.9/0.1]-P[20-31.99/0.01]

SPAL-C32-LC[25-149.9/0.1]-PC[10-19.99/0.01]

SPAL-C38-[60-150/10]-P[28-37.99/0.01]

SPAL-C38-[60-150/10]-PC[14-27.99/0.01]

SPAL-C38-LC[25-149.9/0.1]-P[28-37.99/0.01]

SPAL-C38-LC[25-149.9/0.1]-PC[14-27.99/0.01]

SPAL-C45-[60-150/10]-P[35-44.99/0.01]

SPAL-C45-[60-150/10]-PC[17.5-34.99/0.01]

SPAL-C45-LC[25-149.9/0.1]-P[35-44.99/0.01]

SPAL-C45-LC[25-149.9/0.1]-PC[17.5-34.99/0.01]

SPAS-C10-[40-150/10]-P[3-9.99/0.01]

SPAS-C10-[40-150/10]-PC[1.5-2.99/0.01]

SPAS-C10-LC[25-149.9/0.1]-P[3-9.99/0.01]

SPAS-C10-LC[25-149.9/0.1]-PC[1.5-2.99/0.01]

SPAS-C13-[40-150/10]-P[6-12.99/0.01]

SPAS-C13-[40-150/10]-PC[3-5.99/0.01]

SPAS-C13-LC[25-149.9/0.1]-P[6-12.99/0.01]

SPAS-C13-LC[25-149.9/0.1]-PC[3-5.99/0.01]

SPAS-C16-[40-150/10]-P[10-15.99/0.01]

SPAS-C16-[40-150/10]-PC[5-9.99/0.01]

SPAS-C16-LC[25-149.9/0.1]-P[10-15.99/0.01]

SPAS-C16-LC[25-149.9/0.1]-PC[5-9.99/0.01]

SPAS-C20-[40-150/10]-P[13-19.99/0.01]

SPAS-C20-[40-150/10]-PC[6.5-12.99/0.01]

SPAS-C20-LC[25-149.9/0.1]-P[13-19.99/0.01]

SPAS-C20-LC[25-149.9/0.1]-PC[6.5-12.99/0.01]

SPAS-C25-[40-150/10]-P[18-24.99/0.01]

SPAS-C25-[40-150/10]-PC[9-17.99/0.01]

SPAS-C25-LC[25-149.9/0.1]-P[18-24.99/0.01]

SPAS-C25-LC[25-149.9/0.1]-PC[9-17.99/0.01]

SPAS-C32-[40-150/10]-P[20-31.99/0.01]

SPAS-C32-[40-150/10]-PC[10-19.99/0.01]

SPAS-C32-LC[25-149.9/0.1]-P[20-31.99/0.01]

SPAS-C32-LC[25-149.9/0.1]-PC[10-19.99/0.01]

SPAS-C38-[40-150/10]-P[28-37.99/0.01]

SPAS-C38-[40-150/10]-PC[14-27.99/0.01]

SPAS-C38-LC[25-149.9/0.1]-P[28-37.99/0.01]

SPAS-C38-LC[25-149.9/0.1]-PC[14-27.99/0.01]

刃先形状

B（刃先長さ）

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

丸形	L	10	3 ～ 9.99	50 ～ 150	-	-	-	-	-	10	1個
丸形	L	10	-	50 ～ 150	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	L	10	3 ～ 9.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	L	10	-	-	25 ～ 149.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	L	13	6 ～ 12.99	50 ～ 150	-	-	-	-	-	10	1個
丸形	L	13	-	50 ～ 150	-	3 ～ 5.99	-	-	-	10	1個
丸形	L	13	6 ～ 12.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	L	13	-	-	25 ～ 149.9	3 ～ 5.99	-	-	-	10	1個
丸形	L	16	10 ～ 15.99	60 ～ 150	-	-	-	-	-	10	1個
丸形	L	16	-	60 ～ 150	-	5 ～ 9.99	-	-	-	10	1個
丸形	L	16	10 ～ 15.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	L	16	-	-	25 ～ 149.9	5 ～ 9.99	-	-	-	10	1個
丸形	L	20	13 ～ 19.99	60 ～ 150	-	-	-	-	-	10	1個
丸形	L	20	-	60 ～ 150	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	L	20	13 ～ 19.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	L	20	-	-	25 ～ 149.9	6.5 ～ 12.99	-	-	-	10	1個
丸形	L	25	18 ～ 24.99	60 ～ 150	-	-	-	-	-	10	1個
丸形	L	25	-	60 ～ 150	-	9 ～ 17.99	-	-	-	10	1個
丸形	L	25	18 ～ 24.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	L	25	-	-	25 ～ 149.9	9 ～ 17.99	-	-	-	10	1個
丸形	L	32	20 ～ 31.99	60 ～ 150	-	-	-	-	-	10	1個
丸形	L	32	-	60 ～ 150	-	10 ～ 19.99	-	-	-	10	1個
丸形	L	32	20 ～ 31.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	L	32	-	-	25 ～ 149.9	10 ～ 19.99	-	-	-	10	1個
丸形	L	38	28 ～ 37.99	60 ～ 150	-	-	-	-	-	10	1個
丸形	L	38	-	60 ～ 150	-	14 ～ 27.99	-	-	-	10	1個
丸形	L	38	28 ～ 37.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	L	38	-	-	25 ～ 149.9	14 ～ 27.99	-	-	-	10	1個
丸形	L	45	35 ～ 44.99	60 ～ 150	-	-	-	-	-	10	1個
丸形	L	45	-	60 ～ 150	-	17.5 ～ 34.99	-	-	-	10	1個
丸形	L	45	35 ～ 44.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	L	45	-	-	25 ～ 149.9	17.5 ～ 34.99	-	-	-	10	1個
丸形	S	10	3 ～ 9.99	40 ～ 150	-	-	-	-	-	10	1個
丸形	S	10	-	40 ～ 150	-	1.5 ～ 2.99	-	-	-	10	1個
丸形	S	10	3 ～ 9.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	S	10	-	-	25 ～ 149.9	1.5 ～ 2.99	-	-	-	10	1個
丸形	S	13	6 ～ 12.99	40 ～ 150	-	-	-	-	-	10	1個
丸形	S	13	-	40 ～ 150	-	3 ～ 5.99	-	-	-	10	1個
丸形	S	13	6 ～ 12.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	S	13	-	-	25 ～ 149.9	3 ～ 5.99	-	-	-	10	1個
丸形	S	16	10 ～ 15.99	40 ～ 150	-	-	-	-	-	10	1個
丸形	S	16	-	40 ～ 150	-	5 ～ 9.99	-	-	-	10	1個
丸形	S	16	10 ～ 15.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	S	16	-	-	25 ～ 149.9	5 ～ 9.99	-	-	-	10	1個
丸形	S	20	13 ～ 19.99	40 ～ 150	-	-	-	-	-	10	1個
丸形	S	20	-	40 ～ 150	-	6.5 ～ 12.99	-	-	-	10	1個
丸形	S	20	13 ～ 19.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	S	20	-	-	25 ～ 149.9	6.5 ～ 12.99	-	-	-	10	1個
丸形	S	25	18 ～ 24.99	40 ～ 150	-	-	-	-	-	10	1個
丸形	S	25	-	40 ～ 150	-	9 ～ 17.99	-	-	-	10	1個
丸形	S	25	18 ～ 24.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	S	25	-	-	25 ～ 149.9	9 ～ 17.99	-	-	-	10	1個
丸形	S	32	20 ～ 31.99	40 ～ 150	-	-	-	-	-	10	1個
丸形	S	32	-	40 ～ 150	-	10 ～ 19.99	-	-	-	10	1個
丸形	S	32	20 ～ 31.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	S	32	-	-	25 ～ 149.9	10 ～ 19.99	-	-	-	10	1個
丸形	S	38	28 ～ 37.99	40 ～ 150	-	-	-	-	-	10	1個
丸形	S	38	-	40 ～ 150	-	14 ～ 27.99	-	-	-	10	1個
丸形	S	38	28 ～ 37.99	-	25 ～ 149.9	-	-	-	-	10	1個
丸形	S	38	-	-	25 ～ 149.9	14 ～ 27.99	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

・パンチ軸上にノック穴を設け、直接パンチの位置決めを可能にしたパンチです。パンチの金型組み付け時にパンチリテーナなどを
　用いる場合に便利です。
・コーティングパンチの対応サイズをD32～45まで拡大しました！

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カス上がり対策逆テーパボタンダイ　-ノック止めタイプ-　-ノーマル・α処理®-
D(シャンク径)の大径サイズ（Φ32~56）を追加しました。ノック止めタイプはこちら
ミスミ
位置決めノック穴付パンチ　-RWコーティング(Al-Cr系コーティング+WPC®処理)-
コーティングにより大幅なパンチ寿命アップが期待でき、金型メンテナンスコスト低減に寄与します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

位置決めノック穴付パンチのレビュー

4.3平均満足度：4.36件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

パンチの設置

満足度：5.02023/01/16

パンチの位置決めに最適なのと、つば厚の公差が、リテーナと相性がよく、パンチのつばの研磨も必要ありません。リテーナの２か所...もっと読む

0人が参考にしています。

ﾊﾟﾝﾁで使用

満足度：4.02022/06/17

ﾉｯｸ穴付として購入している訳ではなく、φ25以上のﾊﾟﾝﾁが欲しい為に購入しました。ﾉｯｸ穴があっても特に問題無く...もっと読む

0人が参考にしています。

プレス穴抜き型に使用

満足度：4.02021/08/20

商品精度、寿命、穴抜き精度、問題ありません。生産数量の数が増えれば、コ-ティングパンチに、切り替えますが、現状は、全く問...もっと読む

0人が参考にしています。

穴あけ

満足度：4.02020/03/06

大きいサイズがspasにないため　使用しました。spasでも大きいサイズがあればいいと思います。

0人が参考にしています。

順送金型に使用しています

満足度：4.02019/11/25

金型パンチとして使用、型設定時に長さ不足で正規パンチに使用不可であったことから使用しています。もう少長持ちしてくれるとあ...もっと読む

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品位置決めノック穴付パンチ	位置決めノック穴付パンチ－WPC®処理－	位置決めノック穴付パンチ　-TiCNコーティング-	位置決めノック穴付パンチ－DLCコーティング－	位置決めノック穴付パンチ　-ディコート処理-	位置決めノック穴付ジェクタパンチ -α処理®-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目〜	2日目〜	2日目〜	お見積り	3日目	6日目〜
厚板打ち抜き用有無	無	無	無	無	無	無
先端形状	1段	1段	1段	1段	1段	1段
ジェクタ	なし	なし	なし	なし	なし	バネ強化タイプ
材質	SKD11相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当	SKD11相当
表面処理	なし	WPC	TiCN（XCN)コーティング	DLC(XCD)コーティング	ディコート	α処理
