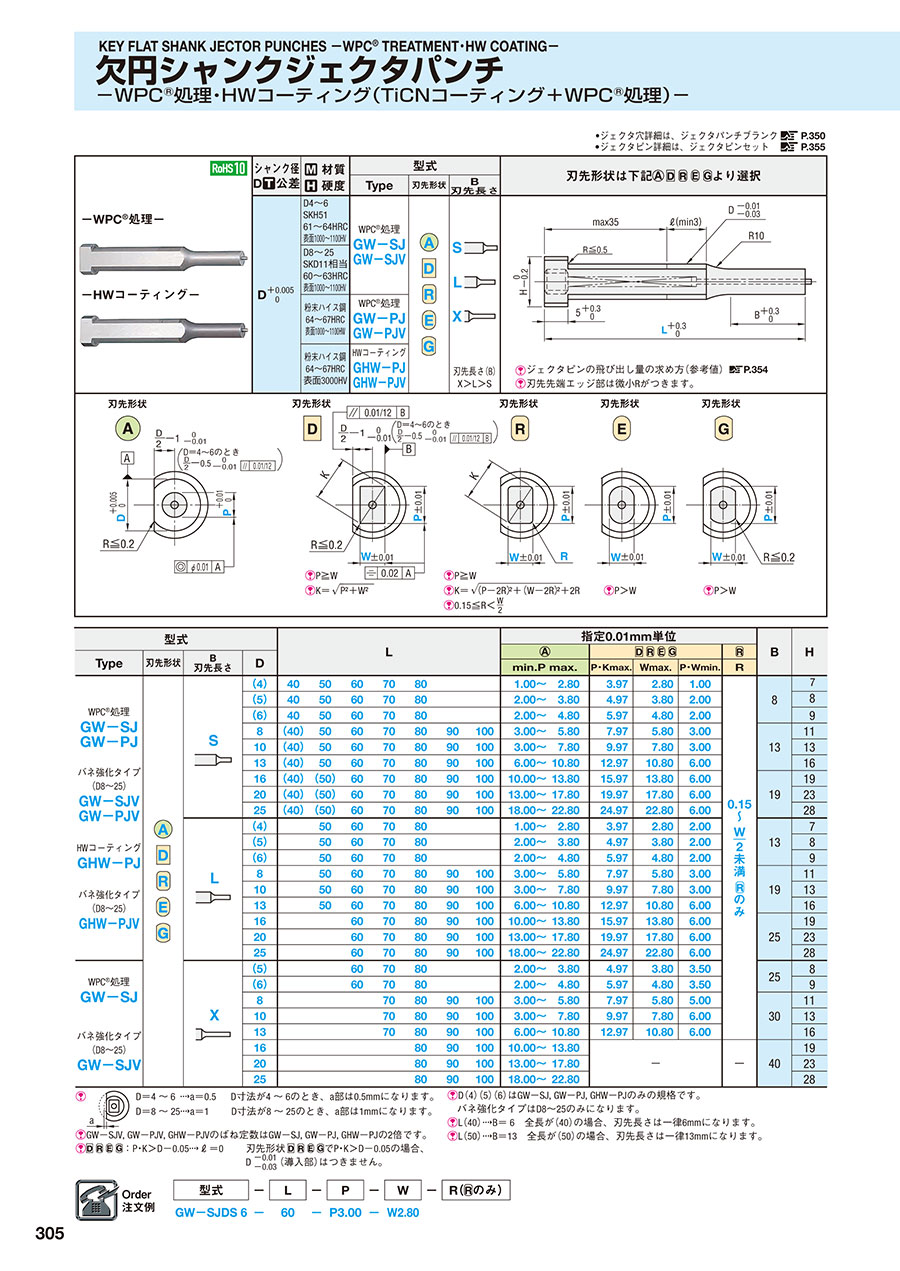

欠円シャンクジェクタパンチ WPC処理・HWコート処理

PDFP.111

型番

商品を一つに絞り込むとこちらに型番が表示されます

欠円シャンクジェクタパンチ WPC処理・HWコート処理:関連画像
・材質表
シャンク径
D公差
材質
硬度
型式刃先形状は下図 A~Gより選択
TypeShape
刃先形状
B
刃先長さ
DD4~6 SKH51相当
61~64HRC
表面1000~1100HV
GW-SJ
GW-SJV
S

L

X
刃先長さ(B)
X>L>S
欠円シャンクジェクタパンチ WPC処理・HWコート処理:関連画像

刃先先端エッジ部は微小Rがつきます。
D8~25 SKD11相当
60~63HRC
表面1000~1100HV
粉末ハイス鋼
64~67HRC
表面1000~1100HW
GW-PJ
GW-PJV
粉末ハイス鋼
64~67HRC
表面3000HV
GHW-PJ
GHW-PJV

ジェクタピンの飛び出し量の求め方(参考値) こちら
●ジェクタ穴詳細は、ジェクタパンチブランク  こちら
●ジェクタピンは、ジェクタピンセット  こちら


欠円シャンクジェクタパンチ WPC処理・HWコート処理:関連画像

数量スライド価格1円未満切り捨て)
数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。
型番
GHW-PJAL4-[50-80/10]-P[1-2.8/0.01]
GHW-PJAL4-LC[39-49.9/0.1]-P[1-2.8/0.01]
GHW-PJAL4-LCT[70.1-79.9/0.1]-P[1-2.8/0.01]
GHW-PJAL4-LMT[50.1-59.9/0.1]-P[1-2.8/0.01]
GHW-PJAL5-[50-80/10]-P[2-3.8/0.01]
GHW-PJAL5-[50-80/10]-PC[1.8-1.99/0.01]
GHW-PJAL5-LC[50.1-59.9/0.1]-P[2-3.8/0.01]
GHW-PJAL5-LC[50.1-59.9/0.1]-PC[1.8-1.99/0.01]
GHW-PJAL5-LCT[50.1-59.9/0.1]-P[2-3.8/0.01]
GHW-PJAL5-LCT[70.1-79.9/0.1]-PC[1.8-1.99/0.01]
GHW-PJAL5-LMT[39-49.9/0.1]-P[2-3.8/0.01]
GHW-PJAL5-LMT[50.1-59.9/0.1]-PC[1.8-1.99/0.01]
GHW-PJAL6-[50-80/10]-P[2-4.8/0.01]
GHW-PJAL6-[50-80/10]-PC[1.8-1.99/0.01]
GHW-PJAL6-LC[39-49.9/0.1]-P[2-4.8/0.01]
GHW-PJAL6-LC[60.1-69.9/0.1]-PC[1.8-1.99/0.01]
GHW-PJAL6-LCT[39-49.9/0.1]-P[2-4.8/0.01]
GHW-PJAL6-LCT[50.1-59.9/0.1]-PC[1.8-1.99/0.01]
GHW-PJAL6-LMT[50.1-59.9/0.1]-PC[1.8-1.99/0.01]
GHW-PJAL6-LMT[70.1-79.9/0.1]-P[2-4.8/0.01]
GHW-PJAL8-[50-100/10]-P[3-5.8/0.01]
GHW-PJAL8-[50-100/10]-PC[2.5-2.99/0.01]
GHW-PJAL8-LC[50.1-59.9/0.1]-P[3-5.8/0.01]
GHW-PJAL8-LC[70.1-79.9/0.1]-PC[2.5-2.99/0.01]
GHW-PJAL8-LCT[33-49.9/0.1]-PC[2.5-2.99/0.01]
GHW-PJAL8-LCT[90.1-99.9/0.1]-P[3-5.8/0.01]
GHW-PJAL8-LMT[33-49.9/0.1]-P[3-5.8/0.01]
GHW-PJAL8-LMT[33-49.9/0.1]-PC[2.5-2.99/0.01]
GHW-PJAL10-[50-100/10]-P[3-7.8/0.01]
GHW-PJAL10-[50-100/10]-PC[2.8-2.99/0.01]
GHW-PJAL10-LC[70.1-79.9/0.1]-PC[2.8-2.99/0.01]
GHW-PJAL10-LC[80.1-89.9/0.1]-P[3-7.8/0.01]
GHW-PJAL10-LCT[80.1-89.9/0.1]-P[3-7.8/0.01]
GHW-PJAL10-LCT[80.1-89.9/0.1]-PC[2.8-2.99/0.01]
GHW-PJAL10-LMT[33-49.9/0.1]-PC[2.8-2.99/0.01]
GHW-PJAL10-LMT[80.1-89.9/0.1]-P[3-7.8/0.01]
GHW-PJAL13-[50-100/10]-P[6-10.8/0.01]
GHW-PJAL13-[50-100/10]-PC[5-5.99/0.01]
GHW-PJAL13-LC[50.1-59.9/0.1]-P[6-10.8/0.01]
GHW-PJAL13-LC[60.1-69.9/0.1]-PC[5-5.99/0.01]
GHW-PJAL13-LCT[60.1-69.9/0.1]-PC[5-5.99/0.01]
GHW-PJAL13-LCT[90.1-99.9/0.1]-P[6-10.8/0.01]
GHW-PJAL13-LMT[90.1-99.9/0.1]-P[6-10.8/0.01]
GHW-PJAL13-LMT[90.1-99.9/0.1]-PC[5-5.99/0.01]
GHW-PJAL16-[60-100/10]-P[10-13.8/0.01]
GHW-PJAL16-[60-100/10]-PC[8-9.99/0.01]
GHW-PJAL16-LC[37-59.9/0.1]-P[10-13.8/0.01]
GHW-PJAL16-LC[60.1-69.9/0.1]-PC[8-9.99/0.01]
GHW-PJAL16-LCT[60.1-69.9/0.1]-PC[8-9.99/0.01]
GHW-PJAL16-LCT[90.1-99.9/0.1]-P[10-13.8/0.01]
GHW-PJAL16-LMT[80.1-89.9/0.1]-P[10-13.8/0.01]
GHW-PJAL16-LMT[80.1-89.9/0.1]-PC[8-9.99/0.01]
GHW-PJAL20-[60-100/10]-P[13-17.8/0.01]
GHW-PJAL20-[60-100/10]-PC[9-12.99/0.01]
GHW-PJAL20-LC[37-59.9/0.1]-P[13-17.8/0.01]
GHW-PJAL20-LC[37-59.9/0.1]-PC[9-12.99/0.01]
GHW-PJAL20-LCT[90.1-99.9/0.1]-P[13-17.8/0.01]
GHW-PJAL20-LCT[90.1-99.9/0.1]-PC[9-12.99/0.01]
GHW-PJAL20-LMT[60.1-69.9/0.1]-P[13-17.8/0.01]
GHW-PJAL20-LMT[90.1-99.9/0.1]-PC[9-12.99/0.01]
型番通常単価スライド値引通常
出荷日
RoHSジェクタ 刃先形状 材質 表面処理 B(刃先長さ) D(シャンク径)
(mm)
P(刃先寸法)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
LCT(ツバ厚公差変更+全長変更)
(mm)
LMT(ツバ厚公差変更+全長変更)
(mm)
PC(刃先寸法変更)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)
WC(刃先寸法変更)
(mm)

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL41 ~ 2.850 ~ 80-------

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL41 ~ 2.8-39 ~ 49.9------

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL41 ~ 2.8--70.1 ~ 79.9-----

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL41 ~ 2.8---50.1 ~ 59.9----

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL52 ~ 3.850 ~ 80-------

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL5-50 ~ 80---1.8 ~ 1.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL52 ~ 3.8-50.1 ~ 59.9------

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL5--50.1 ~ 59.9--1.8 ~ 1.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL52 ~ 3.8--50.1 ~ 59.9-----

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL5---70.1 ~ 79.9-1.8 ~ 1.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL52 ~ 3.8---39 ~ 49.9----

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL5----50.1 ~ 59.91.8 ~ 1.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL62 ~ 4.850 ~ 80-------

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL6-50 ~ 80---1.8 ~ 1.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL62 ~ 4.8-39 ~ 49.9------

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL6--60.1 ~ 69.9--1.8 ~ 1.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL62 ~ 4.8--39 ~ 49.9-----

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL6---50.1 ~ 59.9-1.8 ~ 1.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL6----50.1 ~ 59.91.8 ~ 1.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL62 ~ 4.8---70.1 ~ 79.9----

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL83 ~ 5.850 ~ 100-------

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL8-50 ~ 100---2.5 ~ 2.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL83 ~ 5.8-50.1 ~ 59.9------

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL8--70.1 ~ 79.9--2.5 ~ 2.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL8---33 ~ 49.9-2.5 ~ 2.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL83 ~ 5.8--90.1 ~ 99.9-----

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL83 ~ 5.8---33 ~ 49.9----

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL8----33 ~ 49.92.5 ~ 2.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL103 ~ 7.850 ~ 100-------

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL10-50 ~ 100---2.8 ~ 2.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL10--70.1 ~ 79.9--2.8 ~ 2.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL103 ~ 7.8-80.1 ~ 89.9------

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL103 ~ 7.8--80.1 ~ 89.9-----

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL10---80.1 ~ 89.9-2.8 ~ 2.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL10----33 ~ 49.92.8 ~ 2.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL103 ~ 7.8---80.1 ~ 89.9----

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL136 ~ 10.850 ~ 100-------

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL13-50 ~ 100---5 ~ 5.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL136 ~ 10.8-50.1 ~ 59.9------

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL13--60.1 ~ 69.9--5 ~ 5.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL13---60.1 ~ 69.9-5 ~ 5.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL136 ~ 10.8--90.1 ~ 99.9-----

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL136 ~ 10.8---90.1 ~ 99.9----

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL13----90.1 ~ 99.95 ~ 5.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL1610 ~ 13.860 ~ 100-------

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL16-60 ~ 100---8 ~ 9.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL1610 ~ 13.8-37 ~ 59.9------

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL16--60.1 ~ 69.9--8 ~ 9.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL16---60.1 ~ 69.9-8 ~ 9.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL1610 ~ 13.8--90.1 ~ 99.9-----

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL1610 ~ 13.8---80.1 ~ 89.9----

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL16----80.1 ~ 89.98 ~ 9.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL2013 ~ 17.860 ~ 100-------

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL20-60 ~ 100---9 ~ 12.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL2013 ~ 17.8-37 ~ 59.9------

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL20--37 ~ 59.9--9 ~ 12.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL2013 ~ 17.8--90.1 ~ 99.9-----

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL20---90.1 ~ 99.9-9 ~ 12.99---

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL2013 ~ 17.8---60.1 ~ 69.9----

-

3日目 対応標準タイプA粉末ハイス鋼HWコートL20----90.1 ~ 99.99 ~ 12.99---

Loading...

規格表


欠円シャンクジェクタパンチ WPC処理・HWコート処理:関連画像
型番指定順序の詳しい説明はこちら
・規格表
型式L指定0.01mm単位BH
TypeShape
刃先形状
B
刃先長さ
D
min.P max.P・Kmax.Wmax.P・Wmin.R
-WPC®処理-
GW-SJ
GW-PJ

バネ強化タイプ
(D8~25)
GW-SJV
GW-PJV


-HWコート処理-
GHW-PJ

バネ強化タイプ
(D8~25)
GHW-PJV
S
(4)4050607080  1.00~2.803.972.801.000.15

W
/
2




87
(5)4050607080  2.00~3.804.973.802.008
(6)4050607080  2.00~4.805.974.802.009
8(40)50607080901003.00~5.807.975.803.001311
10(40)50607080901003.00~7.809.977.803.0013
13(40)50607080901006.00~10.8012.9710.806.0016
16(40)(50)6070809010010.00~13.8015.9713.806.001919
20(40)(50)6070809010013.00~17.8019.9717.806.0023
25(40)(50)6070809010018.00~22.8024.9722.806.0028
L
(4) 50607080  1.00~2.803.972.802.00137
(5) 50607080  2.00~3.804.973.802.008
(6) 50607080  2.00~4.805.974.802.009
8 50607080901003.00~5.807.975.803.001911
10 50607080901003.00~7.809.977.803.0013
13 50607080901006.00~10.8012.9710.806.0016
16  6070809010010.00~13.8015.9713.806.002519
20  6070809010013.00~17.8019.9717.806.0023
25  6070809010018.00~22.8024.9722.806.0028
-WPC®処理-
GW-SJ

バネ強化タイプ
(D8~25)
GW-SJV
X
(5)  607080  2.00~13.804.973.803.50258
(6)  607080  2.00~14.805.974.803.509
8   7080901003.00~15.807.975.805.003011
10   7080901003.00~17.809.977.806.0013
13   7080901006.00~10.8012.9710.806.0016
16    809010010.00~13.804019
20    809010013.00~17.8023
25    809010018.00~22.8028
GW-SJV,GW-PJV,GHW-PJVのばね定数はGW-SJ,GW-PJ,GHW-PJの2倍です。
L(40)→B= 6 全長が(40)の場合、刃先長さは一律6mmになります。
L(50)→B=13 全長が(50)の場合、刃先長さは一律13mmになります。
:P・K>D-0.05→ℓ=0 変形パンチでP・K>D-0.05の場合、D(導入部)はつきません。
欠円シャンクジェクタパンチ WPC処理・HWコート処理:関連画像D=4~ 6 →a=0.5 D寸法が4~6のとき、a部は0.5mmになります。
D=8~25→a=1 D寸法が8~25のとき、a部は1mmになります。

D(4)(5)(6)はGW-SJ,GW-PJ,GHW-PJのみの規格です。 バネ強化タイプはD8~25のみになります。

納期

■WPC®処理(GW-)


300円/明細行
500円/1本
ストークA早割は1明細行あたり一律300円
ストークAは3本以上で1明細行あたり一律1,350円
ストークA早割対象商品は刃先形状のみ
PRC追加工利用時適用不可



800円/1本
ストークAは3本以上で1明細行あたり一律2,160円

■HWコート処理(GHW-)

1,000円/1本
ストークAは3本以上で1明細行あたり一律2,700円
1回のご注文における同一型式でのご注文本数は9本まで
刃先形状ストーク適用不可

運送所要日数はこちら

価格表



■材質 SKH51相当、SKD11相当 -WPC®処理-  基準単価
D
GW-SJAS
GW-SJAL
GW-SJVAS
GW-SJVAL
GW-SJAX
GW-SJVAX
GW-SJ□S
GW-SJ□L
GW-SJV□S
GW-SJV□L
GW-SJ□X
GW-SJV□X
42,4803,210
52,4802,9603,2103,720
62,4902,9903,2203,780
82,5503,1003,2303,840
102,6303,2003,3804,000
132,7303,3303,6604,360
162,9203,5804,090
203,1003,8404,530
253,3404,0105,040

■材質 粉末ハイス鋼 -WPC®処理- 基準単価
D
GW-PJAS
GW-PJAL
GW-PJVAS
GW-PJVAL
GW-PJ□S
GW-PJ□L
GW-PJV□S
GW-PJV□L
43,2904,200
53,3304,420
63,3404,510
83,7404,930
104,1105,210
134,9406,350
165,6707,200
206,6208,500
257,8809,890

■材質 粉末ハイス鋼 -HWコート処理- 基準単価
D
GHW-PJAS
GHW-PJAL
GHW-PJVAS
GHW-PJVAL
GHW-PJ□S
GHW-PJ□L
GHW-PJV□S
GHW-PJV□L
44,1805,110
54,1905,140
64,2405,360
84,7505,910
105,2506,300
136,2007,560
167,1008,520
208,1909,990
259,49011,470

仕様・概要

■ バネ強化タイプの効果
標準タイプのジェクタパンチと比べ、ばね定数が2倍です。ばねの荷重が大きいのでカスの払い落とし効果がさらに期待できます。

追加工

追加工価格も数量スライド適用 こちら

欠円シャンクジェクタパンチ WPC処理・HWコート処理:関連画像

PRC≦(P-d1-0.5)/2 d1寸法 こちら
PCC≦(P-d1-0.5)/2 d1寸法 こちら
ツバ部C面加工
パンチ頭部の強度UPになります こちら


基本情報

厚板打ち抜き用有無 先端形状 1段 シャンク(取付部)形状 欠円
シャンク径D公差 +0.005/0 T(ツバ厚/板厚)(mm) 5
