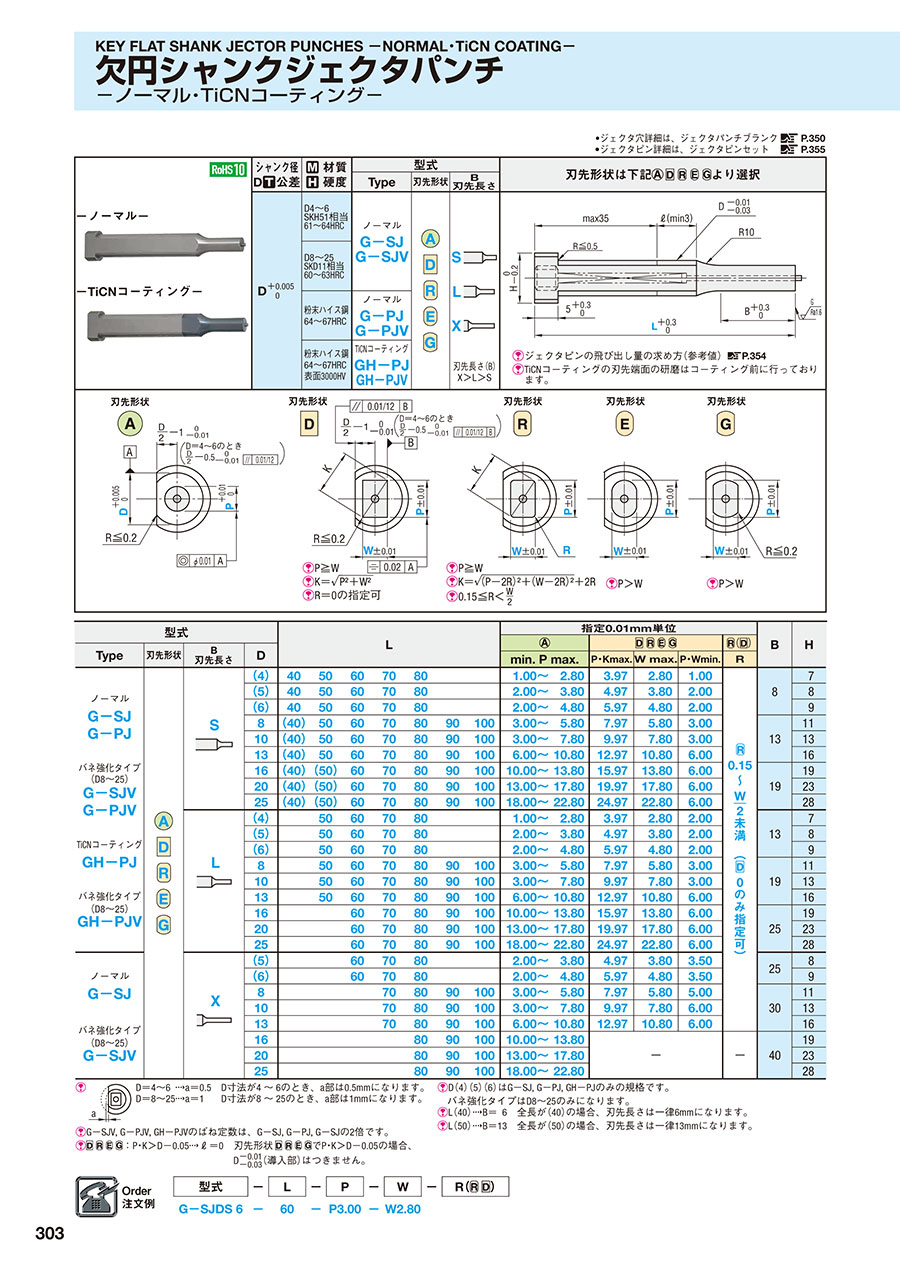

欠円シャンクジェクタパンチ ノーマル・TiCN処理

欠円シャンクジェクタパンチ ノーマル・TiCN処理

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.109

型番

商品を一つに絞り込むとこちらに型番が表示されます

欠円シャンクジェクタパンチ ノーマル・TiCN処理:関連画像
・材質表
シャンク径
D公差
材質
硬度
型式刃先形状は下図 A~Gより選択
TypeShape
刃先形状
B
刃先長さ
DD4~6
SKH51相当
61~64HRC
D8~25
SKD11相当
60~63HRC
G-SJ
G-SJV
S

L

X
刃先長さ(B)
X>L>S
欠円シャンクジェクタパンチ ノーマル・TiCN処理:関連画像

コーティングTiCN処理品の刃先端面の研磨はコーティング前に行っております。
粉末ハイス鋼
64~67HRC
G-PJ
G-PJV
粉末ハイス鋼
64~67HRC
表面3000HV
コーティングTiCN処理
GH-PJ
GH-PJV

ジェクタピンの飛び出し量の求め方(参考値)  こちら
● ジェクタ穴詳細は、ジェクタパンチブランク  こちら
● ジェクタピンは、ジェクタピンセット こちら


欠円シャンクジェクタパンチ ノーマル・TiCN処理:関連画像

数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
G-PJAL4-[50-80/10]-P[1-2.8/0.01]
G-PJAL4-[50-80/10]-PC[0.9-0.99/0.01]
G-PJAL4-LC[39-49.9/0.1]-PC[0.9-0.99/0.01]
G-PJAL4-LC[70.1-79.9/0.1]-P[1-2.8/0.01]
G-PJAL4-LCT[50.1-59.9/0.1]-P[1-2.8/0.01]
G-PJAL4-LCT[60.1-69.9/0.1]-PC[0.9-0.99/0.01]
G-PJAL4-LMT[39-49.9/0.1]-P[1-2.8/0.01]
G-PJAL4-LMT[70.1-79.9/0.1]-PC[0.9-0.99/0.01]
G-PJAL5-[50-80/10]-P[2-3.8/0.01]
G-PJAL5-[50-80/10]-PC[1.8-1.99/0.01]
G-PJAL5-LC[60.1-69.9/0.1]-P[2-3.8/0.01]
G-PJAL5-LC[60.1-69.9/0.1]-PC[1.8-1.99/0.01]
G-PJAL5-LCT[60.1-69.9/0.1]-P[2-3.8/0.01]
G-PJAL5-LCT[70.1-79.9/0.1]-PC[1.8-1.99/0.01]
G-PJAL5-LMT[39-49.9/0.1]-P[2-3.8/0.01]
G-PJAL5-LMT[39-49.9/0.1]-PC[1.8-1.99/0.01]
G-PJAL6-[50-80/10]-P[2-4.8/0.01]
G-PJAL6-[50-80/10]-PC[1.8-1.99/0.01]
G-PJAL6-LC[39-49.9/0.1]-PC[1.8-1.99/0.01]
G-PJAL6-LC[50.1-59.9/0.1]-P[2-4.8/0.01]
G-PJAL6-LCT[39-49.9/0.1]-P[2-4.8/0.01]
G-PJAL6-LCT[70.1-79.9/0.1]-PC[1.8-1.99/0.01]
G-PJAL6-LMT[50.1-59.9/0.1]-PC[1.8-1.99/0.01]
G-PJAL6-LMT[70.1-79.9/0.1]-P[2-4.8/0.01]
G-PJAL8-[50-100/10]-P[3-5.8/0.01]
G-PJAL8-[50-100/10]-PC[2.5-2.99/0.01]
G-PJAL8-LC[70.1-79.9/0.1]-PC[2.5-2.99/0.01]
G-PJAL8-LC[90.1-99.9/0.1]-P[3-5.8/0.01]
G-PJAL8-LCT[33-49.9/0.1]-PC[2.5-2.99/0.01]
G-PJAL8-LCT[70.1-79.9/0.1]-P[3-5.8/0.01]
G-PJAL8-LMT[50.1-59.9/0.1]-P[3-5.8/0.01]
G-PJAL8-LMT[60.1-69.9/0.1]-PC[2.5-2.99/0.01]
G-PJAL10-[50-100/10]-P[3-7.8/0.01]
G-PJAL10-[50-100/10]-PC[2.8-2.99/0.01]
G-PJAL10-LC[50.1-59.9/0.1]-PC[2.8-2.99/0.01]
G-PJAL10-LC[60.1-69.9/0.1]-P[3-7.8/0.01]
G-PJAL10-LCT[50.1-59.9/0.1]-P[3-7.8/0.01]
G-PJAL10-LCT[70.1-79.9/0.1]-PC[2.8-2.99/0.01]
G-PJAL10-LMT[60.1-69.9/0.1]-PC[2.8-2.99/0.01]
G-PJAL10-LMT[80.1-89.9/0.1]-P[3-7.8/0.01]
G-PJAL13-[50-100/10]-P[6-10.8/0.01]
G-PJAL13-[50-100/10]-PC[5-5.99/0.01]
G-PJAL13-LC[33-49.9/0.1]-P[6-10.8/0.01]
G-PJAL13-LC[60.1-69.9/0.1]-PC[5-5.99/0.01]
G-PJAL13-LCT[80.1-89.9/0.1]-P[6-10.8/0.01]
G-PJAL13-LCT[80.1-89.9/0.1]-PC[5-5.99/0.01]
G-PJAL13-LMT[50.1-59.9/0.1]-P[6-10.8/0.01]
G-PJAL13-LMT[80.1-89.9/0.1]-PC[5-5.99/0.01]
G-PJAL16-[60-100/10]-P[10-13.8/0.01]
G-PJAL16-[60-100/10]-PC[8-9.99/0.01]
G-PJAL16-LC[80.1-89.9/0.1]-PC[8-9.99/0.01]
G-PJAL16-LC[90.1-99.9/0.1]-P[10-13.8/0.01]
G-PJAL16-LCT[70.1-79.9/0.1]-P[10-13.8/0.01]
G-PJAL16-LCT[90.1-99.9/0.1]-PC[8-9.99/0.01]
G-PJAL16-LMT[80.1-89.9/0.1]-P[10-13.8/0.01]
G-PJAL16-LMT[90.1-99.9/0.1]-PC[8-9.99/0.01]
G-PJAL20-[60-100/10]-P[13-17.8/0.01]
G-PJAL20-[60-100/10]-PC[9-12.99/0.01]
G-PJAL20-LC[60.1-69.9/0.1]-PC[9-12.99/0.01]
G-PJAL20-LC[80.1-89.9/0.1]-P[13-17.8/0.01]
型番通常単価スライド値引通常
出荷日
RoHSジェクタ 刃先形状 材質 表面処理 B(刃先長さ) D(シャンク径)
(mm)
P(刃先寸法)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
LCT(ツバ厚公差変更+全長変更)
(mm)
LMT(ツバ厚公差変更+全長変更)
(mm)
PC(刃先寸法変更)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)
WC(刃先寸法変更)
(mm)

-

3日目 対応標準タイプA粉末ハイス鋼なしL41 ~ 2.850 ~ 80-------

-

3日目 対応標準タイプA粉末ハイス鋼なしL4-50 ~ 80---0.9 ~ 0.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL4--39 ~ 49.9--0.9 ~ 0.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL41 ~ 2.8-70.1 ~ 79.9------

-

3日目 対応標準タイプA粉末ハイス鋼なしL41 ~ 2.8--50.1 ~ 59.9-----

-

3日目 対応標準タイプA粉末ハイス鋼なしL4---60.1 ~ 69.9-0.9 ~ 0.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL41 ~ 2.8---39 ~ 49.9----

-

3日目 対応標準タイプA粉末ハイス鋼なしL4----70.1 ~ 79.90.9 ~ 0.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL52 ~ 3.850 ~ 80-------

-

3日目 対応標準タイプA粉末ハイス鋼なしL5-50 ~ 80---1.8 ~ 1.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL52 ~ 3.8-60.1 ~ 69.9------

-

3日目 対応標準タイプA粉末ハイス鋼なしL5--60.1 ~ 69.9--1.8 ~ 1.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL52 ~ 3.8--60.1 ~ 69.9-----

-

3日目 対応標準タイプA粉末ハイス鋼なしL5---70.1 ~ 79.9-1.8 ~ 1.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL52 ~ 3.8---39 ~ 49.9----

-

3日目 対応標準タイプA粉末ハイス鋼なしL5----39 ~ 49.91.8 ~ 1.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL62 ~ 4.850 ~ 80-------

-

3日目 対応標準タイプA粉末ハイス鋼なしL6-50 ~ 80---1.8 ~ 1.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL6--39 ~ 49.9--1.8 ~ 1.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL62 ~ 4.8-50.1 ~ 59.9------

-

3日目 対応標準タイプA粉末ハイス鋼なしL62 ~ 4.8--39 ~ 49.9-----

-

3日目 対応標準タイプA粉末ハイス鋼なしL6---70.1 ~ 79.9-1.8 ~ 1.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL6----50.1 ~ 59.91.8 ~ 1.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL62 ~ 4.8---70.1 ~ 79.9----

-

3日目 対応標準タイプA粉末ハイス鋼なしL83 ~ 5.850 ~ 100-------

-

3日目 対応標準タイプA粉末ハイス鋼なしL8-50 ~ 100---2.5 ~ 2.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL8--70.1 ~ 79.9--2.5 ~ 2.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL83 ~ 5.8-90.1 ~ 99.9------

-

3日目 対応標準タイプA粉末ハイス鋼なしL8---33 ~ 49.9-2.5 ~ 2.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL83 ~ 5.8--70.1 ~ 79.9-----

-

3日目 対応標準タイプA粉末ハイス鋼なしL83 ~ 5.8---50.1 ~ 59.9----

-

3日目 対応標準タイプA粉末ハイス鋼なしL8----60.1 ~ 69.92.5 ~ 2.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL103 ~ 7.850 ~ 100-------

-

3日目 対応標準タイプA粉末ハイス鋼なしL10-50 ~ 100---2.8 ~ 2.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL10--50.1 ~ 59.9--2.8 ~ 2.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL103 ~ 7.8-60.1 ~ 69.9------

-

3日目 対応標準タイプA粉末ハイス鋼なしL103 ~ 7.8--50.1 ~ 59.9-----

-

3日目 対応標準タイプA粉末ハイス鋼なしL10---70.1 ~ 79.9-2.8 ~ 2.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL10----60.1 ~ 69.92.8 ~ 2.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL103 ~ 7.8---80.1 ~ 89.9----

-

3日目 対応標準タイプA粉末ハイス鋼なしL136 ~ 10.850 ~ 100-------

-

3日目 対応標準タイプA粉末ハイス鋼なしL13-50 ~ 100---5 ~ 5.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL136 ~ 10.8-33 ~ 49.9------

-

3日目 対応標準タイプA粉末ハイス鋼なしL13--60.1 ~ 69.9--5 ~ 5.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL136 ~ 10.8--80.1 ~ 89.9-----

-

3日目 対応標準タイプA粉末ハイス鋼なしL13---80.1 ~ 89.9-5 ~ 5.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL136 ~ 10.8---50.1 ~ 59.9----

-

3日目 対応標準タイプA粉末ハイス鋼なしL13----80.1 ~ 89.95 ~ 5.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL1610 ~ 13.860 ~ 100-------

-

3日目 対応標準タイプA粉末ハイス鋼なしL16-60 ~ 100---8 ~ 9.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL16--80.1 ~ 89.9--8 ~ 9.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL1610 ~ 13.8-90.1 ~ 99.9------

-

3日目 対応標準タイプA粉末ハイス鋼なしL1610 ~ 13.8--70.1 ~ 79.9-----

-

3日目 対応標準タイプA粉末ハイス鋼なしL16---90.1 ~ 99.9-8 ~ 9.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL1610 ~ 13.8---80.1 ~ 89.9----

-

3日目 対応標準タイプA粉末ハイス鋼なしL16----90.1 ~ 99.98 ~ 9.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL2013 ~ 17.860 ~ 100-------

-

3日目 対応標準タイプA粉末ハイス鋼なしL20-60 ~ 100---9 ~ 12.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL20--60.1 ~ 69.9--9 ~ 12.99---

-

3日目 対応標準タイプA粉末ハイス鋼なしL2013 ~ 17.8-80.1 ~ 89.9------

Loading...

規格表


欠円シャンクジェクタパンチ ノーマル・TiCN処理:関連画像
型番指定順序の詳しい説明はこちら
・規格表
型式L指定0.01mm単位BH
TypeShape
刃先形状
B
刃先長さ
D
min. P max.P・Kmax.W max.P・Wmin.R
G-SJ
G-PJ

バネ強化タイプ
(D8~25)
G-SJV
G-PJV

コーティング
TiCN処理

GH-PJ
バネ強化タイプ
(D8~25)
GH-PJV
S
(4)4050607080  1.00~2.803.972.801.000.15

W
/
2




87
(5)4050607080  2.00~3.804.973.802.008
(6)4050607080  2.00~4.805.974.802.009
8(40)50607080901003.00~5.807.975.803.001311
10(40)50607080901003.00~7.809.977.803.0013
13(40)50607080901006.00~10.8012.9710.806.0016
16(40)(50)6070809010010.00~13.8015.9713.806.001919
20(40)(50)6070809010013.00~17.8019.9717.806.0023
25(40)(50)6070809010018.00~22.8024.9722.806.0028
L
(4) 50607080  1.00~2.803.972.802.00137
(5) 50607080  2.00~3.804.973.802.008
(6) 50607080  2.00~4.805.974.802.009
8 50607080901003.00~5.807.975.803.001911
10 50607080901003.00~7.809.977.803.0013
13 50607080901006.00~10.8012.9710.806.0016
16  6070809010010.00~13.8015.9713.806.002519
20  6070809010013.00~17.8019.9717.806.0023
25  6070809010018.00~22.8024.9722.806.0028
G-SJ
バネ強化タイプ
(D8~25)
G-SJV
X
(5)  607080  2.00~13.804.973.803.50258
(6)  607080  2.00~14.805.974.803.509
8   7080901003.00~15.807.975.805.003011
10   7080901003.00~17.809.977.806.0013
13   7080901006.00~10.8012.9710.806.0016
16    809010010.00~13.804019
20    809010013.00~17.8023
25    809010018.00~22.8028
G-SJV,G-PJV,GH-PJVのばね定数は、G-SJ,G-PJ,G-SJの2倍です。
L(40)→B= 6 全長が(40)の場合、刃先長さは一律6mmになります。
L(50)→B=13 全長が(50)の場合、刃先長さは一律13mmになります。
:P・K>D-0.05→ℓ=0 変形パンチでP・K>D-0.05の場合、D(導入部)はつきません。
欠円シャンクジェクタパンチ ノーマル・TiCN処理:関連画像D=4~ 6→a=0.5 D寸法が4~6のとき、a部は0.5mmになります。
D=8~25→a=1 D寸法が8~25のとき、a部は1mmになります。

D(4)(5)(6)はG-SJ,G-PJ,GH-PJのみの規格です。
バネ強化タイプはD8~25のみになります。

納期

■ノーマル


300円/明細行
500円/1本
ストークA早割は1明細行当たり一律300円
ストークAは3本以上で1明細行当たり一律1,350円
追加工SC・PRC・ACはA早割対象外



800円/1本
3本以上で1明細行当たり一律2,160円

■コーティングTiCN処理

800円/1本
3本以上で1明細行当たり一律2,160円
1回のご注文における同一型式でのご注文本数は9本まで
刃先形状ストーク適用不可

運送所要日数はこちら

価格表


■材質 SKH51相当、SKD11相当 基準単価
D
G-SJAS
G-SJAL
G-SJVAS
G-SJVAL
G-SJAX
G-SJVAX
G-SJ□S
G-SJ□L
G-SJV□S
G-SJV□L
G-SJ□X
G-SJV□X
41,6602,360
51,6101,9402,3402,810
61,6101,9402,3402,810
81,6802,1102,3402,930
101,7602,2102,5103,150
131,8602,3402,7903,510
162,0602,5903,230
202,2502,8303,680
252,4903,1304,180

■材質 粉末ハイス鋼 基準単価
D
G-PJAS
G-PJAL
G-PJVAS
G-PJVAL
G-PJ□S
G-PJ□L
G-PJV□S
G-PJV□L
42,4303,240
52,3403,230
62,3403,280
82,7203,720
103,0704,040
133,8605,050
164,5606,000
205,4507,230
256,6508,570

■材質 粉末ハイス鋼コーティングTiCN処理 基準単価
D
GH-PJAS
GH-PJAL
GH-PJVAS
GH-PJVAL
GH-PJ□S
GH-PJ□L
GH-PJV□S
GH-PJV□L
43,4804,380
53,4304,410
63,5404,590
84,0505,170
104,5305,630
135,4606,790
166,3107,910
207,3809,340
258,65010,760

仕様・概要

■バネ強化タイプの効果
標準タイプのジェクタパンチと比べ、ばね定数が2倍です。ばねの荷重が大きいのでカスの払い落とし効果がさらに期待できます。

追加工

追加工価格も数量スライド適用 こちら

欠円シャンクジェクタパンチ ノーマル・TiCN処理:関連画像

VPRC≦(P-d1-0.5)/2 d1寸法 こちら
PCC≦(P-d 1-0.5)/2 d1寸法 こちら
ツバ部C面加工
パンチ頭部の強度UPになります こちら


基本情報

厚板打ち抜き用有無 先端形状 1段 シャンク(取付部)形状 欠円
シャンク径D公差 +0.005/0 T(ツバ厚/板厚)(mm) 5
