欠円シャンクショルダーパンチ WPC処理・HWコート処理

PDFP.105

型番

商品を一つに絞り込むとこちらに型番が表示されます

欠円シャンクショルダーパンチ WPC処理・HWコート処理:関連画像
・材質表
シャンク径
D公差
材質
硬度
型式刃先形状は下図 AGより選択
TypeShape
刃先形状
B
刃先長さ
DSKD11相当
60~63HRC
表面1000~1100HV
GW-SPS

L

X
刃先長さ(B)
X>L>S
欠円シャンクショルダーパンチ WPC処理・HWコート処理:関連画像

刃先先端エッジ部は微小Rがつきます。
SKH51相当
61~64HRC
表面1000~1100HV
GW-SH
粉末ハイス鋼
64~67HRC
表面1000~1100HV
GW-PH
SKH51相当
61~64HRC
表面3000HV
GHW-SH
粉末ハイス鋼
64~67HRC
表面3000HV
GHW-PH


欠円シャンクショルダーパンチ WPC処理・HWコート処理:関連画像

数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
GHW-PHAL3-[40-100/10]-P[1-1.8/0.01]
GHW-PHAL3-LC[27-99.9/0.1]-P[1-1.8/0.01]
GHW-PHAL3-LCT[27-99.9/0.1]-P[1-1.8/0.01]
GHW-PHAL3-LMT[27-99.9/0.1]-P[1-1.8/0.01]
GHW-PHAL4-[40-100/10]-P[1-2.8/0.01]
GHW-PHAL4-LC[27-99.9/0.1]-P[1-2.8/0.01]
GHW-PHAL4-LCT[27-99.9/0.1]-P[1-2.8/0.01]
GHW-PHAL4-LMT[27-99.9/0.1]-P[1-2.8/0.01]
GHW-PHAL5-[40-100/10]-P[2-3.8/0.01]
GHW-PHAL5-[40-100/10]-PC[1-1.99/0.01]
GHW-PHAL5-LC[27-99.9/0.1]-P[2-3.8/0.01]
GHW-PHAL5-LC[27-99.9/0.1]-PC[1-1.99/0.01]
GHW-PHAL5-LCT[27-99.9/0.1]-P[2-3.8/0.01]
GHW-PHAL5-LCT[27-99.9/0.1]-PC[1-1.99/0.01]
GHW-PHAL5-LMT[27-99.9/0.1]-P[2-3.8/0.01]
GHW-PHAL5-LMT[27-99.9/0.1]-PC[1-1.99/0.01]
GHW-PHAL6-[40-100/10]-P[2-4.8/0.01]
GHW-PHAL6-[40-100/10]-PC[1-1.99/0.01]
GHW-PHAL6-LC[27-99.9/0.1]-P[2-4.8/0.01]
GHW-PHAL6-LC[27-99.9/0.1]-PC[1-1.99/0.01]
GHW-PHAL6-LCT[27-99.9/0.1]-P[2-4.8/0.01]
GHW-PHAL6-LCT[27-99.9/0.1]-PC[1-1.99/0.01]
GHW-PHAL6-LMT[27-99.9/0.1]-P[2-4.8/0.01]
GHW-PHAL6-LMT[27-99.9/0.1]-PC[1-1.99/0.01]
GHW-PHAL8-[40-100/10]-P[3-5.8/0.01]
GHW-PHAL8-[40-100/10]-PC[1.5-2.99/0.01]
GHW-PHAL8-LC[27-99.9/0.1]-P[3-5.8/0.01]
GHW-PHAL8-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]
GHW-PHAL8-LCT[27-99.9/0.1]-P[3-5.8/0.01]
GHW-PHAL8-LCT[27-99.9/0.1]-PC[1.5-2.99/0.01]
GHW-PHAL8-LMT[27-99.9/0.1]-P[3-5.8/0.01]
GHW-PHAL8-LMT[27-99.9/0.1]-PC[1.5-2.99/0.01]
GHW-PHAL10-[40-100/10]-P[3-7.8/0.01]
GHW-PHAL10-[40-100/10]-PC[1.5-2.99/0.01]
GHW-PHAL10-LC[27-99.9/0.1]-P[3-7.8/0.01]
GHW-PHAL10-LC[27-99.9/0.1]-PC[1.5-2.99/0.01]
GHW-PHAL10-LCT[27-99.9/0.1]-P[3-7.8/0.01]
GHW-PHAL10-LCT[27-99.9/0.1]-PC[1.5-2.99/0.01]
GHW-PHAL10-LMT[27-99.9/0.1]-P[3-7.8/0.01]
GHW-PHAL10-LMT[27-99.9/0.1]-PC[1.5-2.99/0.01]
GHW-PHAL13-[40-100/10]-P[6-10.8/0.01]
GHW-PHAL13-[40-100/10]-PC[3-5.99/0.01]
GHW-PHAL13-LC[27-99.9/0.1]-P[6-10.8/0.01]
GHW-PHAL13-LC[27-99.9/0.1]-PC[3-5.99/0.01]
GHW-PHAL13-LCT[27-99.9/0.1]-P[6-10.8/0.01]
GHW-PHAL13-LCT[27-99.9/0.1]-PC[3-5.99/0.01]
GHW-PHAL13-LMT[27-99.9/0.1]-P[6-10.8/0.01]
GHW-PHAL13-LMT[27-99.9/0.1]-PC[3-5.99/0.01]
GHW-PHAL16-[40-100/10]-P[10-13.8/0.01]
GHW-PHAL16-[40-100/10]-PC[5-9.99/0.01]
GHW-PHAL16-LC[27-99.9/0.1]-P[10-13.8/0.01]
GHW-PHAL16-LC[27-99.9/0.1]-PC[5-9.99/0.01]
GHW-PHAL16-LCT[27-99.9/0.1]-P[10-13.8/0.01]
GHW-PHAL16-LCT[27-99.9/0.1]-PC[5-9.99/0.01]
GHW-PHAL16-LMT[27-99.9/0.1]-P[10-13.8/0.01]
GHW-PHAL16-LMT[27-99.9/0.1]-PC[5-9.99/0.01]
GHW-PHAL20-[40-100/10]-P[13-17.8/0.01]
GHW-PHAL20-[40-100/10]-PC[6.5-12.99/0.01]
GHW-PHAL20-LC[27-99.9/0.1]-P[13-17.8/0.01]
GHW-PHAL20-LC[27-99.9/0.1]-PC[6.5-12.99/0.01]
型番通常単価スライド値引通常
出荷日
RoHS刃先形状 材質 表面処理 B(刃先長さ) D(シャンク径)
(mm)
P(刃先寸法)
(mm)
L(全長)
(mm)
LC(全長変更)
(mm)
LCT(ツバ厚公差変更+全長変更)
(mm)
LMT(ツバ厚公差変更+全長変更)
(mm)
PC(刃先寸法変更)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)
WC(刃先寸法変更)
(mm)

-

3日目 対応A粉末ハイス鋼HWコートL31 ~ 1.840 ~ 100-------

-

3日目 対応A粉末ハイス鋼HWコートL31 ~ 1.8-27 ~ 99.9------

-

3日目 対応A粉末ハイス鋼HWコートL31 ~ 1.8--27 ~ 99.9-----

-

3日目 対応A粉末ハイス鋼HWコートL31 ~ 1.8---27 ~ 99.9----

-

3日目 対応A粉末ハイス鋼HWコートL41 ~ 2.840 ~ 100-------

-

3日目 対応A粉末ハイス鋼HWコートL41 ~ 2.8-27 ~ 99.9------

-

3日目 対応A粉末ハイス鋼HWコートL41 ~ 2.8--27 ~ 99.9-----

-

3日目 対応A粉末ハイス鋼HWコートL41 ~ 2.8---27 ~ 99.9----

-

3日目 対応A粉末ハイス鋼HWコートL52 ~ 3.840 ~ 100-------

-

3日目 対応A粉末ハイス鋼HWコートL5-40 ~ 100---1 ~ 1.99---

-

3日目 対応A粉末ハイス鋼HWコートL52 ~ 3.8-27 ~ 99.9------

-

3日目 対応A粉末ハイス鋼HWコートL5--27 ~ 99.9--1 ~ 1.99---

-

3日目 対応A粉末ハイス鋼HWコートL52 ~ 3.8--27 ~ 99.9-----

-

3日目 対応A粉末ハイス鋼HWコートL5---27 ~ 99.9-1 ~ 1.99---

-

3日目 対応A粉末ハイス鋼HWコートL52 ~ 3.8---27 ~ 99.9----

-

3日目 対応A粉末ハイス鋼HWコートL5----27 ~ 99.91 ~ 1.99---

-

3日目 対応A粉末ハイス鋼HWコートL62 ~ 4.840 ~ 100-------

-

3日目 対応A粉末ハイス鋼HWコートL6-40 ~ 100---1 ~ 1.99---

-

3日目 対応A粉末ハイス鋼HWコートL62 ~ 4.8-27 ~ 99.9------

-

3日目 対応A粉末ハイス鋼HWコートL6--27 ~ 99.9--1 ~ 1.99---

-

3日目 対応A粉末ハイス鋼HWコートL62 ~ 4.8--27 ~ 99.9-----

-

3日目 対応A粉末ハイス鋼HWコートL6---27 ~ 99.9-1 ~ 1.99---

-

3日目 対応A粉末ハイス鋼HWコートL62 ~ 4.8---27 ~ 99.9----

-

3日目 対応A粉末ハイス鋼HWコートL6----27 ~ 99.91 ~ 1.99---

-

3日目 対応A粉末ハイス鋼HWコートL83 ~ 5.840 ~ 100-------

-

3日目 対応A粉末ハイス鋼HWコートL8-40 ~ 100---1.5 ~ 2.99---

-

3日目 対応A粉末ハイス鋼HWコートL83 ~ 5.8-27 ~ 99.9------

-

3日目 対応A粉末ハイス鋼HWコートL8--27 ~ 99.9--1.5 ~ 2.99---

-

3日目 対応A粉末ハイス鋼HWコートL83 ~ 5.8--27 ~ 99.9-----

-

3日目 対応A粉末ハイス鋼HWコートL8---27 ~ 99.9-1.5 ~ 2.99---

-

3日目 対応A粉末ハイス鋼HWコートL83 ~ 5.8---27 ~ 99.9----

-

3日目 対応A粉末ハイス鋼HWコートL8----27 ~ 99.91.5 ~ 2.99---

-

3日目 対応A粉末ハイス鋼HWコートL103 ~ 7.840 ~ 100-------

-

3日目 対応A粉末ハイス鋼HWコートL10-40 ~ 100---1.5 ~ 2.99---

-

3日目 対応A粉末ハイス鋼HWコートL103 ~ 7.8-27 ~ 99.9------

-

3日目 対応A粉末ハイス鋼HWコートL10--27 ~ 99.9--1.5 ~ 2.99---

-

3日目 対応A粉末ハイス鋼HWコートL103 ~ 7.8--27 ~ 99.9-----

-

3日目 対応A粉末ハイス鋼HWコートL10---27 ~ 99.9-1.5 ~ 2.99---

-

3日目 対応A粉末ハイス鋼HWコートL103 ~ 7.8---27 ~ 99.9----

-

3日目 対応A粉末ハイス鋼HWコートL10----27 ~ 99.91.5 ~ 2.99---

-

3日目 対応A粉末ハイス鋼HWコートL136 ~ 10.840 ~ 100-------

-

3日目 対応A粉末ハイス鋼HWコートL13-40 ~ 100---3 ~ 5.99---

-

3日目 対応A粉末ハイス鋼HWコートL136 ~ 10.8-27 ~ 99.9------

-

3日目 対応A粉末ハイス鋼HWコートL13--27 ~ 99.9--3 ~ 5.99---

-

3日目 対応A粉末ハイス鋼HWコートL136 ~ 10.8--27 ~ 99.9-----

-

3日目 対応A粉末ハイス鋼HWコートL13---27 ~ 99.9-3 ~ 5.99---

-

3日目 対応A粉末ハイス鋼HWコートL136 ~ 10.8---27 ~ 99.9----

-

3日目 対応A粉末ハイス鋼HWコートL13----27 ~ 99.93 ~ 5.99---

-

3日目 対応A粉末ハイス鋼HWコートL1610 ~ 13.840 ~ 100-------

-

3日目 対応A粉末ハイス鋼HWコートL16-40 ~ 100---5 ~ 9.99---

-

3日目 対応A粉末ハイス鋼HWコートL1610 ~ 13.8-27 ~ 99.9------

-

3日目 対応A粉末ハイス鋼HWコートL16--27 ~ 99.9--5 ~ 9.99---

-

3日目 対応A粉末ハイス鋼HWコートL1610 ~ 13.8--27 ~ 99.9-----

-

3日目 対応A粉末ハイス鋼HWコートL16---27 ~ 99.9-5 ~ 9.99---

-

3日目 対応A粉末ハイス鋼HWコートL1610 ~ 13.8---27 ~ 99.9----

-

3日目 対応A粉末ハイス鋼HWコートL16----27 ~ 99.95 ~ 9.99---

-

3日目 対応A粉末ハイス鋼HWコートL2013 ~ 17.840 ~ 100-------

-

3日目 対応A粉末ハイス鋼HWコートL20-40 ~ 100---6.5 ~ 12.99---

-

3日目 対応A粉末ハイス鋼HWコートL2013 ~ 17.8-27 ~ 99.9------

-

3日目 対応A粉末ハイス鋼HWコートL20--27 ~ 99.9--6.5 ~ 12.99---

Loading...

規格表


欠円シャンクショルダーパンチ WPC処理・HWコート処理:関連画像
型番指定順序の詳しい説明はこちら
・規格表

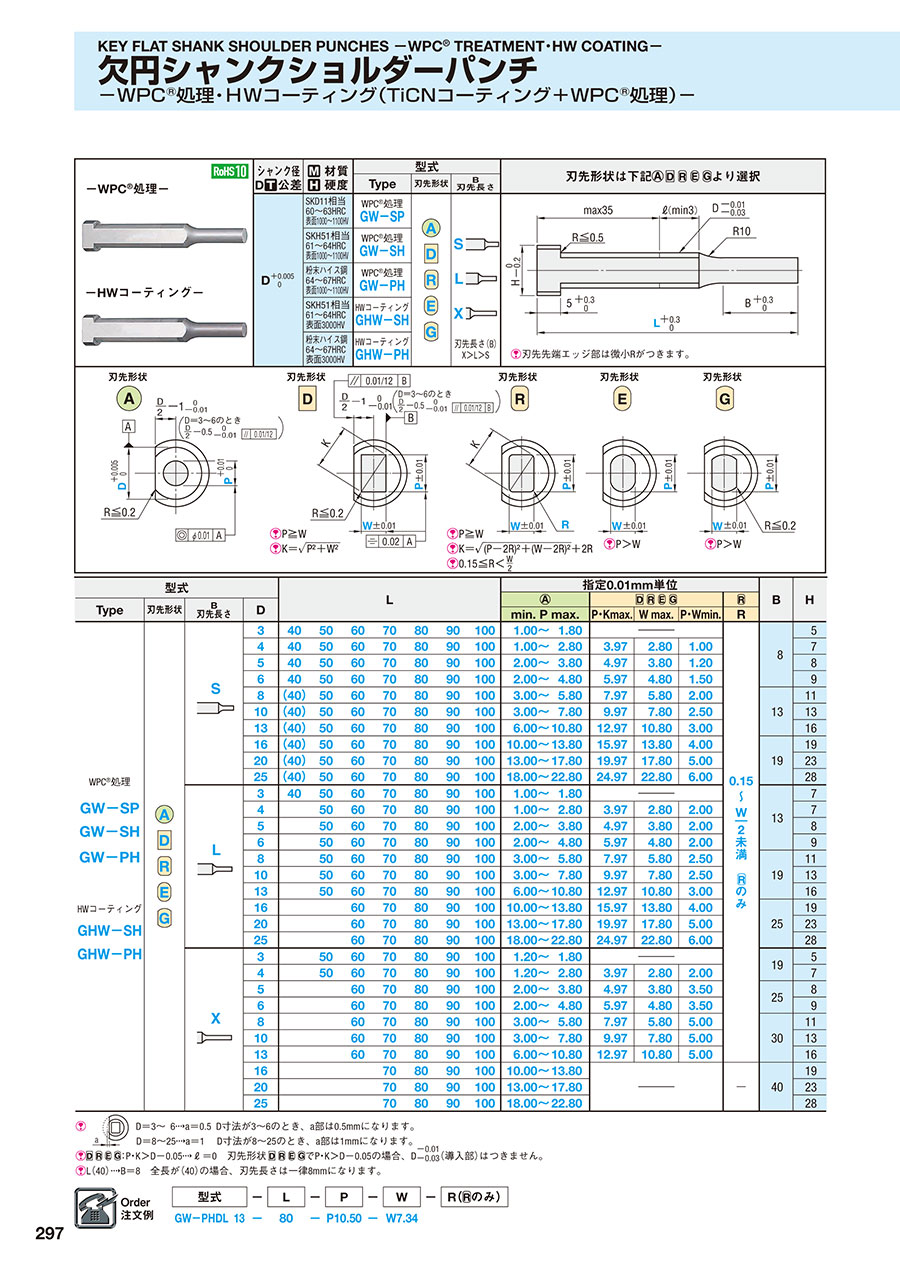

型式L指定0.01mm単位BH
TypeShape
刃先形状
B
刃先長さ
D
min. P max.P・Kmax.W max.P・Wmin.R
-WPC®処理-
GW-SP

GW-SH

GW-PH


-HWコート処理-
GHW-SH

GHW-PH
S
34050607080901001.00~1.800.15

W
/
2




85
44050607080901001.00~2.803.972.801.007
54050607080901002.00~3.804.973.801.208
64050607080901002.00~4.805.974.801.509
8(40a)50607080901003.00~5.807.975.802.001311
10(40)50607080901003.00~7.809.977.802.5013
13(40)50607080901006.00~10.8012.9710.803.0016
16(40)506070809010010.00~13.8015.9713.804.001919
20(40)506070809010013.00~17.8019.9717.805.0023
25(40)506070809010018.00~22.8024.9722.806.0028
L
34050607080901001.00~1.80137
4 50607080901001.00~2.803.972.802.007
5 50607080901002.00~3.804.973.802.008
6 50607080901002.00~4.805.974.802.009
8 50607080901003.00~5.807.975.802.501911
10 50607080901003.00~7.809.977.802.5013
13 50607080901006.00~10.8012.9710.803.0016
16  6070809010010.00~13.8015.9713.804.002519
20  6070809010013.00~17.8019.9717.805.0023
25  6070809010018.00~22.8024.9722.806.0028
X
3 50607080901001.20~1.80195
4 50607080901001.20~2.803.972.802.007
5  607080901002.00~3.804.973.803.50258
6  607080901002.00~4.805.974.803.509
8  607080901003.00~5.807.975.805.003011
10  607080901003.00~7.809.977.805.0013
13  607080901006.00~10.8012.9710.805.0016
16   70809010010.00~13.804019
20   70809010013.00~17.8023
25   70809010018.00~22.8028
L(40)→B=8 全長が(40)の場合、刃先長さは一律8mmになります。
:P・K>D-0.05→ℓ=0 変形パンチでP・K>D-0.05の場合、D(導入部)はつきません。
欠円シャンクショルダーパンチ WPC処理・HWコート処理:関連画像D=3~ 6→a=0.5 D寸法が3~6のとき、a部は0.5mmになります。
D=8~25→a=1 D寸法が8~25のとき、a部は1mmになります。


納期

■WPC®処理(GW-)


300円/明細行
500円/1本
ストークA早割は1明細行当たり一律300円
ストークAは3本以上で1明細行当たり一律1,350円
追加工PRCはストークA早割適用不可



800円/1本
3本以上で1明細行当たり一律2,160円

■HWコート処理(GHW-)

1,000円/1本
3本以上で1明細行当たり一律2,700円
1回のご注文における同一型式でのご注文本数は9本まで
刃先形状ストーク適用不可

運送所要日数はこちら

価格表


■材質 SKD11相当 -WPC®処理- 基準単価
D
GW-SPAS
GW-SPAL
GW-SPAXGW-SP□S
GW-SP□L
GW-SP□X
31,7401,830
41,7601,8402,3902,560
51,7701,8802,4602,630
61,7801,8902,5102,680
81,8401,9702,5902,760
101,9302,0602,7002,860
132,0202,1602,9903,160
162,1202,2803,390
202,2702,4403,850
252,6902,8604,230

■材質 SKH51相当 -WPC®処理- 基準単価
D
GW-SHAS
GW-SHAL
GW-SHAXGW-SH□S
GW-SH□L
GW-SH□X
31,8001,890
41,8201,9002,4902,660
51,8301,9302,5602,730
61,8401,9502,6102,770
81,9402,0702,7502,910
102,0702,2002,8503,010
132,2302,3603,1403,310
162,5102,6604,190
202,8703,0304,860
253,5503,7205,370

■材質 粉末ハイス鋼 -WPC®処理- 基準単価
D
GW-PHAS
GW-PHAL
GW-PHAXGW-PH□S
GW-PH□L
GW-PH□X
32,0302,120
42,0502,1302,9103,070
52,0702,1703,0003,170
62,1602,2603,1503,320
82,4302,5503,4503,620
102,6802,8003,6203,780
133,3303,4404,4904,670
163,6603,8104,970
204,2104,3805,840
254,8605,0406,630

■材質 SKH51相当 -HWコート処理- 基準単価
D
GHW-SHAS
GHW-SHAL
GHW-SHAXGHW-SH□S
GHW-SH□L
GHW-SH□X
32,4302,520
42,4802,5603,1703,340
52,5202,6403,2803,450
62,6502,7703,4403,610
82,8703,0103,7103,880
103,1403,2803,9404,110
133,4203,5704,4604,630
163,8504,0205,480
204,4004,5506,340
255,1405,2806,940

■材質 粉末ハイス鋼  -HWコート処理- 基準単価
D
GHW-PHAS
GHW-PHAL
GHW-PHAXGHW-PH□S
GHW-PH□L
GHW-PH□X
32,6902,770
42,7802,8203,6503,820
52,8402,9103,7903,970
63,0403,1104,0504,230
83,4403,5204,4904,660
103,8303,9004,7804,950
134,5804,6505,9306,110
165,0905,1706,650
205,8205,9007,900
256,5506,6208,970

追加工

追加工価格も数量スライド適用 こちら

欠円シャンクショルダーパンチ WPC処理・HWコート処理:関連画像

ツバ部C面加工
パンチ頭部の強度UPになります。 こちら


基本情報

厚板打ち抜き用有無 先端形状 1段 ジェクタ なし
シャンク(取付部)形状 欠円 シャンク径D公差 +0.005/0 T(ツバ厚/板厚)(mm) 5
