ショルダー2段パンチ 小径

ショルダー2段パンチ 小径

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

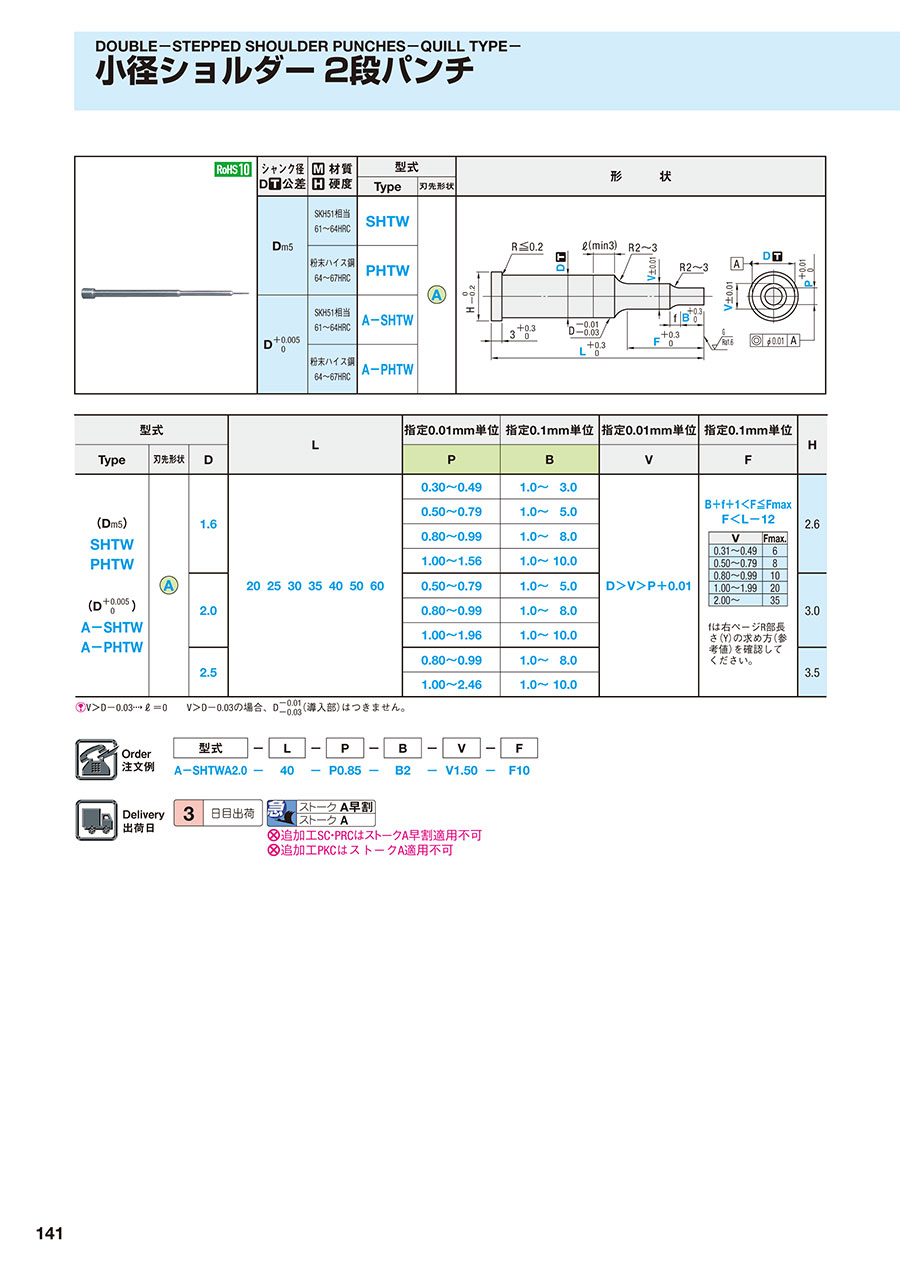

PDFP.101

型番

商品を一つに絞り込むとこちらに型番が表示されます

ショルダー2段パンチ 小径:関連画像
・材質表
シャンク径
D公差
材質
硬度
型式形 状
TypeShape
刃先形状
Dm5SKH51相当
61~64HRC
SHTWショルダー2段パンチ 小径:関連画像
粉末ハイス鋼
64~67HRC
PHTW
DSKH51相当
61~64HRC
A-SHTW
粉末ハイス鋼
64~67HRC
A-PHTW



数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
A-PHTWA1.6-[20,​25,​30,​35,​40,​50,​60]-P[0.3-1.56/0.01]-B[1-10/0.1]-V[0.31-1.59/0.01]-F[2-20/0.1]
A-PHTWA1.6-LC[20-59.9/0.1]-P[0.3-1.56/0.01]-B[1-10/0.1]-V[0.31-1.59/0.01]-F[2-20/0.1]
A-PHTWA1.6-LCT[20-59.9/0.1]-P[0.3-1.56/0.01]-B[1-10/0.1]-V[0.31-1.59/0.01]-F[2-20/0.1]
A-PHTWA1.6-LMT[20-59.9/0.1]-P[0.3-1.56/0.01]-B[1-10/0.1]-V[0.31-1.59/0.01]-F[2-20/0.1]
A-PHTWA2.0-[20,​25,​30,​35,​40,​50,​60]-P[0.5-1.96/0.01]-B[1-10/0.1]-V[0.51-1.99/0.01]-F[2-20/0.1]
A-PHTWA2.0-LC[20-59.9/0.1]-P[0.5-1.96/0.01]-B[1-10/0.1]-V[0.51-1.99/0.01]-F[2-20/0.1]
A-PHTWA2.0-LCT[20-59.9/0.1]-P[0.5-1.96/0.01]-B[1-10/0.1]-V[0.51-1.99/0.01]-F[2-20/0.1]
A-PHTWA2.0-LMT[20-59.9/0.1]-P[0.5-1.96/0.01]-B[1-10/0.1]-V[0.51-1.99/0.01]-F[2-20/0.1]
A-PHTWA2.5-[20,​25,​30,​35,​40,​50,​60]-P[0.8-2.46/0.01]-B[1-10/0.1]-V[0.51-2.99/0.01]-F[2-35/0.1]
A-PHTWA2.5-LC[20-59.9/0.1]-P[0.8-2.46/0.01]-B[1-10/0.1]-V[0.51-2.99/0.01]-F[2-35/0.1]
A-PHTWA2.5-LCT[20-59.9/0.1]-P[0.8-2.46/0.01]-B[1-10/0.1]-V[0.51-2.99/0.01]-F[2-35/0.1]
A-PHTWA2.5-LMT[20-59.9/0.1]-P[0.8-2.46/0.01]-B[1-10/0.1]-V[0.51-2.99/0.01]-F[2-35/0.1]
A-SHTWA1.6-[20,​25,​30,​35,​40,​50,​60]-P[0.3-1.56/0.01]-B[1-10/0.1]-V[0.31-1.59/0.01]-F[2-20/0.1]
A-SHTWA1.6-LC[20-59.9/0.1]-P[0.3-1.56/0.01]-B[1-10/0.1]-V[0.31-1.59/0.01]-F[2-20/0.1]
A-SHTWA1.6-LCT[20-59.9/0.1]-P[0.3-1.56/0.01]-B[1-10/0.1]-V[0.31-1.59/0.01]-F[2-20/0.1]
A-SHTWA1.6-LMT[20-59.9/0.1]-P[0.3-1.56/0.01]-B[1-10/0.1]-V[0.31-1.59/0.01]-F[2-20/0.1]
A-SHTWA2.0-[20,​25,​30,​35,​40,​50,​60]-P[0.5-1.96/0.01]-B[1-10/0.1]-V[0.51-1.99/0.01]-F[2-20/0.1]
A-SHTWA2.0-LC[20-59.9/0.1]-P[0.5-1.96/0.01]-B[1-10/0.1]-V[0.51-1.99/0.01]-F[2-20/0.1]
A-SHTWA2.0-LCT[20-59.9/0.1]-P[0.5-1.96/0.01]-B[1-10/0.1]-V[0.51-1.99/0.01]-F[2-20/0.1]
A-SHTWA2.0-LMT[20-59.9/0.1]-P[0.5-1.96/0.01]-B[1-10/0.1]-V[0.51-1.99/0.01]-F[2-20/0.1]
A-SHTWA2.5-[20,​25,​30,​35,​40,​50,​60]-P[0.8-2.46/0.01]-B[1-10/0.1]-V[0.51-2.99/0.01]-F[2-35/0.1]
A-SHTWA2.5-LC[20-59.9/0.1]-P[0.8-2.46/0.01]-B[1-10/0.1]-V[0.51-2.99/0.01]-F[2-35/0.1]
A-SHTWA2.5-LCT[20-59.9/0.1]-P[0.8-2.46/0.01]-B[1-10/0.1]-V[0.51-2.99/0.01]-F[2-35/0.1]
A-SHTWA2.5-LMT[20-59.9/0.1]-P[0.8-2.46/0.01]-B[1-10/0.1]-V[0.51-2.99/0.01]-F[2-35/0.1]
PHTWA1.6-[20,​25,​30,​35,​40,​50,​60]-P[0.3-1.56/0.01]-B[1-10/0.1]-V[0.31-1.59/0.01]-F[2-20/0.1]
PHTWA1.6-LC[20-59.9/0.1]-P[0.3-1.56/0.01]-B[1-10/0.1]-V[0.31-1.59/0.01]-F[2-20/0.1]
PHTWA1.6-LCT[20-59.9/0.1]-P[0.3-1.56/0.01]-B[1-10/0.1]-V[0.31-1.59/0.01]-F[2-20/0.1]
PHTWA1.6-LMT[20-49.9/0.1]-P[0.3-1.56/0.01]-B[1-10/0.1]-V[0.31-1.59/0.01]-F[2-20/0.1]
PHTWA2.0-[20,​25,​30,​35,​40,​50,​60]-P[0.5-1.96/0.01]-B[1-10/0.1]-V[0.51-1.99/0.01]-F[2-20/0.1]
PHTWA2.0-LC[20-59.9/0.1]-P[0.5-1.96/0.01]-B[1-10/0.1]-V[0.51-1.99/0.01]-F[2-20/0.1]
PHTWA2.0-LCT[20-59.9/0.1]-P[0.5-1.96/0.01]-B[1-10/0.1]-V[0.51-1.99/0.01]-F[2-20/0.1]
PHTWA2.0-LMT[20-49.9/0.1]-P[0.5-1.96/0.01]-B[1-10/0.1]-V[0.51-1.99/0.01]-F[2-20/0.1]
PHTWA2.5-[20,​25,​30,​35,​40,​50,​60]-P[0.8-2.46/0.01]-B[1-10/0.1]-V[0.51-2.99/0.01]-F[2-35/0.1]
PHTWA2.5-LC[20-59.9/0.1]-P[0.8-2.46/0.01]-B[1-10/0.1]-V[0.51-2.99/0.01]-F[2-35/0.1]
PHTWA2.5-LCT[20-59.9/0.1]-P[0.8-2.46/0.01]-B[1-10/0.1]-V[0.51-2.99/0.01]-F[2-35/0.1]
PHTWA2.5-LMT[20-49.9/0.1]-P[0.8-2.46/0.01]-B[1-10/0.1]-V[0.51-2.99/0.01]-F[2-35/0.1]
SHTWA1.6-[20,​25,​30,​35,​40,​50,​60]-P[0.3-1.56/0.01]-B[1-10/0.1]-V[0.31-1.59/0.01]-F[2-20/0.1]
SHTWA1.6-LC[20-59.9/0.1]-P[0.3-1.56/0.01]-B[1-10/0.1]-V[0.31-1.59/0.01]-F[2-20/0.1]
SHTWA1.6-LCT[20-59.9/0.1]-P[0.3-1.56/0.01]-B[1-10/0.1]-V[0.31-1.59/0.01]-F[2-20/0.1]
SHTWA1.6-LMT[20-49.9/0.1]-P[0.3-1.56/0.01]-B[1-10/0.1]-V[0.31-1.59/0.01]-F[2-20/0.1]
SHTWA2.0-[20,​25,​30,​35,​40,​50,​60]-P[0.5-1.96/0.01]-B[1-10/0.1]-V[0.51-1.99/0.01]-F[2-20/0.1]
SHTWA2.0-LC[20-59.9/0.1]-P[0.5-1.96/0.01]-B[1-10/0.1]-V[0.51-1.99/0.01]-F[2-20/0.1]
SHTWA2.0-LCT[20-59.9/0.1]-P[0.5-1.96/0.01]-B[1-10/0.1]-V[0.51-1.99/0.01]-F[2-20/0.1]
SHTWA2.0-LMT[20-49.9/0.1]-P[0.5-1.96/0.01]-B[1-10/0.1]-V[0.51-1.99/0.01]-F[2-20/0.1]
SHTWA2.5-[20,​25,​30,​35,​40,​50,​60]-P[0.8-2.46/0.01]-B[1-10/0.1]-V[0.51-2.99/0.01]-F[2-35/0.1]
SHTWA2.5-LC[20-59.9/0.1]-P[0.8-2.46/0.01]-B[1-10/0.1]-V[0.51-2.99/0.01]-F[2-35/0.1]
SHTWA2.5-LCT[20-59.9/0.1]-P[0.8-2.46/0.01]-B[1-10/0.1]-V[0.51-2.99/0.01]-F[2-35/0.1]
SHTWA2.5-LMT[20-49.9/0.1]-P[0.8-2.46/0.01]-B[1-10/0.1]-V[0.51-2.99/0.01]-F[2-35/0.1]
型番通常単価スライド値引通常
出荷日
RoHS材質 シャンク径D公差 D(シャンク径)
(mm)
P(刃先寸法)
(mm)
L(全長)
(mm)
B(刃先長さ)
(mm)
F(刃先端面から2段目Rまでの長さ)
(mm)
LC(全長変更)
(mm)
LCT(ツバ厚公差変更+全長変更)
(mm)
LMT(ツバ厚公差変更+全長変更)
(mm)
V(2段目刃先径)
(mm)

-

3日目 対応粉末ハイス鋼+0.005/01.60.3 ~ 1.5620 ~ 601 ~ 102 ~ 20---0.31 ~ 1.59

-

3日目 対応粉末ハイス鋼+0.005/01.60.3 ~ 1.56-1 ~ 102 ~ 2020 ~ 59.9--0.31 ~ 1.59

-

3日目 対応粉末ハイス鋼+0.005/01.60.3 ~ 1.56-1 ~ 102 ~ 20-20 ~ 59.9-0.31 ~ 1.59

-

3日目 対応粉末ハイス鋼+0.005/01.60.3 ~ 1.56-1 ~ 102 ~ 20--20 ~ 59.90.31 ~ 1.59

-

3日目 対応粉末ハイス鋼+0.005/02.00.5 ~ 1.9620 ~ 601 ~ 102 ~ 20---0.51 ~ 1.99

-

3日目 対応粉末ハイス鋼+0.005/02.00.5 ~ 1.96-1 ~ 102 ~ 2020 ~ 59.9--0.51 ~ 1.99

-

3日目 対応粉末ハイス鋼+0.005/02.00.5 ~ 1.96-1 ~ 102 ~ 20-20 ~ 59.9-0.51 ~ 1.99

-

3日目 対応粉末ハイス鋼+0.005/02.00.5 ~ 1.96-1 ~ 102 ~ 20--20 ~ 59.90.51 ~ 1.99

-

3日目 対応粉末ハイス鋼+0.005/02.50.8 ~ 2.4620 ~ 601 ~ 102 ~ 35---0.51 ~ 2.99

-

3日目 対応粉末ハイス鋼+0.005/02.50.8 ~ 2.46-1 ~ 102 ~ 3520 ~ 59.9--0.51 ~ 2.99

-

3日目 対応粉末ハイス鋼+0.005/02.50.8 ~ 2.46-1 ~ 102 ~ 35-20 ~ 59.9-0.51 ~ 2.99

-

3日目 対応粉末ハイス鋼+0.005/02.50.8 ~ 2.46-1 ~ 102 ~ 35--20 ~ 59.90.51 ~ 2.99

-

3日目 対応SKH51相当+0.005/01.60.3 ~ 1.5620 ~ 601 ~ 102 ~ 20---0.31 ~ 1.59

-

3日目 対応SKH51相当+0.005/01.60.3 ~ 1.56-1 ~ 102 ~ 2020 ~ 59.9--0.31 ~ 1.59

-

3日目 対応SKH51相当+0.005/01.60.3 ~ 1.56-1 ~ 102 ~ 20-20 ~ 59.9-0.31 ~ 1.59

-

3日目 対応SKH51相当+0.005/01.60.3 ~ 1.56-1 ~ 102 ~ 20--20 ~ 59.90.31 ~ 1.59

-

3日目 対応SKH51相当+0.005/02.00.5 ~ 1.9620 ~ 601 ~ 102 ~ 20---0.51 ~ 1.99

-

3日目 対応SKH51相当+0.005/02.00.5 ~ 1.96-1 ~ 102 ~ 2020 ~ 59.9--0.51 ~ 1.99

-

3日目 対応SKH51相当+0.005/02.00.5 ~ 1.96-1 ~ 102 ~ 20-20 ~ 59.9-0.51 ~ 1.99

-

3日目 対応SKH51相当+0.005/02.00.5 ~ 1.96-1 ~ 102 ~ 20--20 ~ 59.90.51 ~ 1.99

-

3日目 対応SKH51相当+0.005/02.50.8 ~ 2.4620 ~ 601 ~ 102 ~ 35---0.51 ~ 2.99

-

3日目 対応SKH51相当+0.005/02.50.8 ~ 2.46-1 ~ 102 ~ 3520 ~ 59.9--0.51 ~ 2.99

-

3日目 対応SKH51相当+0.005/02.50.8 ~ 2.46-1 ~ 102 ~ 35-20 ~ 59.9-0.51 ~ 2.99

-

3日目 対応SKH51相当+0.005/02.50.8 ~ 2.46-1 ~ 102 ~ 35--20 ~ 59.90.51 ~ 2.99

-

3日目 対応粉末ハイス鋼m51.60.3 ~ 1.5620 ~ 601 ~ 102 ~ 20---0.31 ~ 1.59

-

3日目 対応粉末ハイス鋼m51.60.3 ~ 1.56-1 ~ 102 ~ 2020 ~ 59.9--0.31 ~ 1.59

-

3日目 対応粉末ハイス鋼m51.60.3 ~ 1.56-1 ~ 102 ~ 20-20 ~ 59.9-0.31 ~ 1.59

-

3日目 対応粉末ハイス鋼m51.60.3 ~ 1.56-1 ~ 102 ~ 20--20 ~ 49.90.31 ~ 1.59

-

3日目 対応粉末ハイス鋼m52.00.5 ~ 1.9620 ~ 601 ~ 102 ~ 20---0.51 ~ 1.99

-

3日目 対応粉末ハイス鋼m52.00.5 ~ 1.96-1 ~ 102 ~ 2020 ~ 59.9--0.51 ~ 1.99

-

3日目 対応粉末ハイス鋼m52.00.5 ~ 1.96-1 ~ 102 ~ 20-20 ~ 59.9-0.51 ~ 1.99

-

3日目 対応粉末ハイス鋼m52.00.5 ~ 1.96-1 ~ 102 ~ 20--20 ~ 49.90.51 ~ 1.99

-

3日目 対応粉末ハイス鋼m52.50.8 ~ 2.4620 ~ 601 ~ 102 ~ 35---0.51 ~ 2.99

-

3日目 対応粉末ハイス鋼m52.50.8 ~ 2.46-1 ~ 102 ~ 3520 ~ 59.9--0.51 ~ 2.99

-

3日目 対応粉末ハイス鋼m52.50.8 ~ 2.46-1 ~ 102 ~ 35-20 ~ 59.9-0.51 ~ 2.99

-

3日目 対応粉末ハイス鋼m52.50.8 ~ 2.46-1 ~ 102 ~ 35--20 ~ 49.90.51 ~ 2.99

-

3日目 対応SKH51相当m51.60.3 ~ 1.5620 ~ 601 ~ 102 ~ 20---0.31 ~ 1.59

-

3日目 対応SKH51相当m51.60.3 ~ 1.56-1 ~ 102 ~ 2020 ~ 59.9--0.31 ~ 1.59

-

3日目 対応SKH51相当m51.60.3 ~ 1.56-1 ~ 102 ~ 20-20 ~ 59.9-0.31 ~ 1.59

-

3日目 対応SKH51相当m51.60.3 ~ 1.56-1 ~ 102 ~ 20--20 ~ 49.90.31 ~ 1.59

-

3日目 対応SKH51相当m52.00.5 ~ 1.9620 ~ 601 ~ 102 ~ 20---0.51 ~ 1.99

-

3日目 対応SKH51相当m52.00.5 ~ 1.96-1 ~ 102 ~ 2020 ~ 59.9--0.51 ~ 1.99

-

3日目 対応SKH51相当m52.00.5 ~ 1.96-1 ~ 102 ~ 20-20 ~ 59.9-0.51 ~ 1.99

-

3日目 対応SKH51相当m52.00.5 ~ 1.96-1 ~ 102 ~ 20--20 ~ 49.90.51 ~ 1.99

-

3日目 対応SKH51相当m52.50.8 ~ 2.4620 ~ 601 ~ 102 ~ 35---0.51 ~ 2.99

-

3日目 対応SKH51相当m52.50.8 ~ 2.46-1 ~ 102 ~ 3520 ~ 59.9--0.51 ~ 2.99

-

3日目 対応SKH51相当m52.50.8 ~ 2.46-1 ~ 102 ~ 35-20 ~ 59.9-0.51 ~ 2.99

-

3日目 対応SKH51相当m52.50.8 ~ 2.46-1 ~ 102 ~ 35--20 ~ 49.90.51 ~ 2.99

Loading...

  1. 1

規格表


ショルダー2段パンチ 小径:関連画像
・規格表
型式L指定0.01mm単位指定0.1mm単位指定0.01mm単位指定0.1mm単位H
TypeShapeDVF
刃先形状PB
(Dm5)
SHTW
PHTW


(D
A-SHTW
A-PHTW
1.620 25 30 35 40 50 600.30~0.491.0~3.0D>V>P+0.01B+f+1<F≦Fmax
F<L-12

ショルダー2段パンチ 小径:関連画像
fは、
【製品データ】
パンチR部長さ
 こちらを参照し、
(V-P)/2=Xを
確認してください。
2.6
0.50~0.791.0~5.0
0.80~0.991.0~8.0
1.00~1.561.0~10.0
2.00.50~0.791.0~5.03.0
0.80~0.991.0~8.0
1.00~1.961.0~10.0
2.50.80~0.991.0~8.03.5
1.00~2.461.0~10.0
V>D-0.03→ℓ=0 V>D-0.03の場合、D(導入部)はつきません。

納期


800円/1本
追加工PKCは「ストークA」をご利用できません。
ストークA早割は1明細行当たり一律300円
ストークAは3本以上で1明細行当たり一律2,160円
追加工SC・PRCはストークA早割適用不可

運送所要日数はこちら

価格表


■基準単価
D
SHTWAPHTWA
1.66901,040
2.06901,040
2.56901,040

■価格表はシャンク径公差 D m5 の価格です。シャンク径公差 D は、+100円となります。
(例)A-SHTWA1.6の場合 690(SHTWA1.6基準単価)+100=790円(商品基準単価)

追加工

追加工価格も数量スライド適用 こちら

ショルダー2段パンチ 小径:関連画像

ツバ部C面加工(C0.5)
パンチ頭部の強度UPになります。 こちら


基本情報

厚板打ち抜き用有無 先端形状 2段 ジェクタ なし
刃先形状 A 表面処理 なし シャンク(取付部)形状 標準
T(ツバ厚/板厚)(mm) 3
