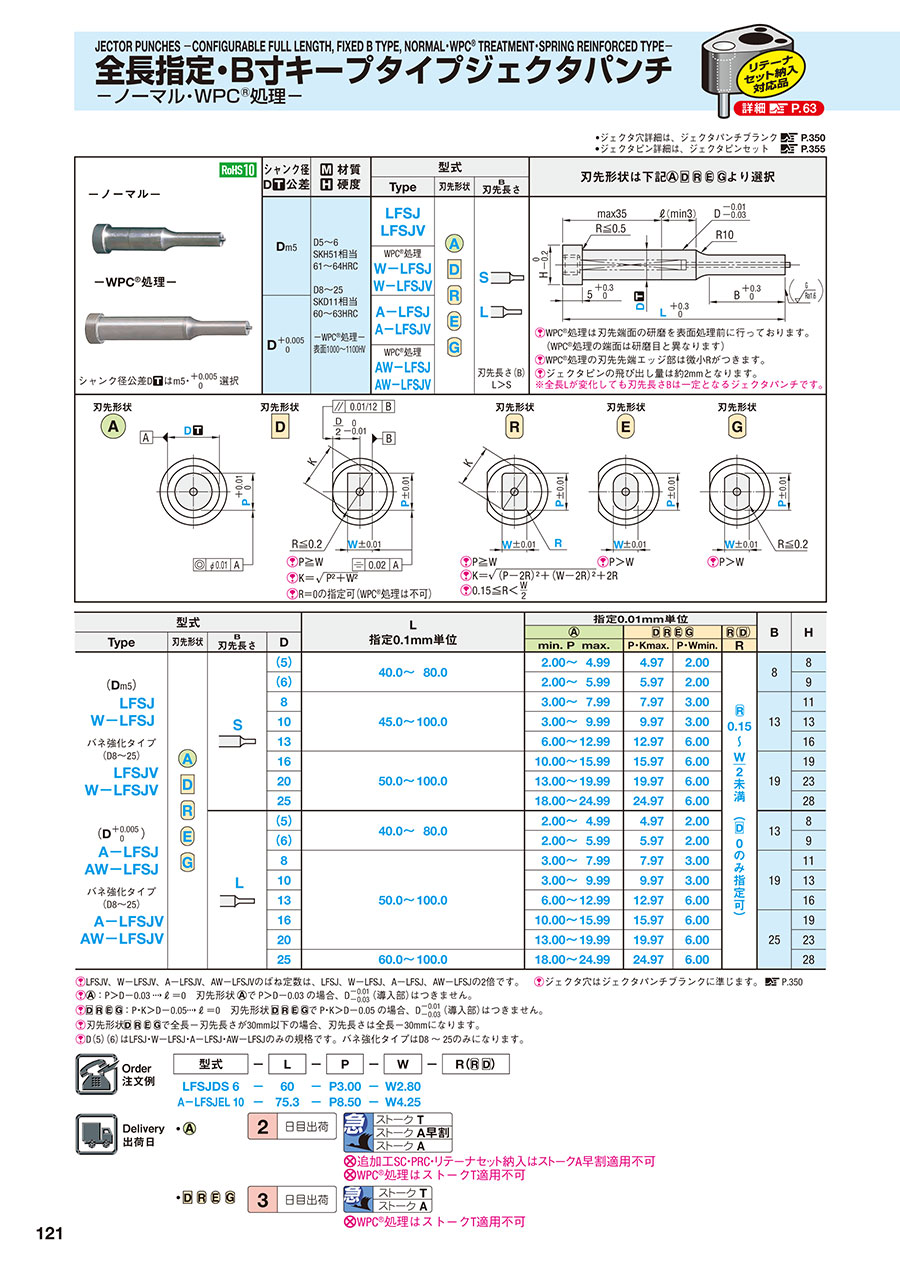

ジェクタパンチ 全長指定・B寸キープタイプ・ノーマル・WPC処理・バネ強化タイプ

ジェクタパンチ 全長指定・B寸キープタイプ・ノーマル・WPC処理・バネ強化タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

PDFP.85

型番

商品を一つに絞り込むとこちらに型番が表示されます

ジェクタパンチ 全長指定・B寸キープタイプ・ノーマル・WPC処理・バネ強化タイプ:関連画像
・材質表
シャンク径
D公差
材質
硬度
型式刃先形状は下図 AGより選択
TypeShape
刃先形状
B
刃先長さ
Dm5D56
SKH51相当
6164HRC

D825
SKD11相当
6063HRC

-WPC®処理-
表面10001100HV
LFSJ
LFSJV
S
L
刃先長さ(B)
L>S
ジェクタパンチ 全長指定・B寸キープタイプ・ノーマル・WPC処理・バネ強化タイプ:関連画像

WPC®処理は刃先端面の研磨を表面処理前に行っております。
WPC®処理の刃先先端エッジ部は微小Rがつきます。
WPC®処理
W-LFSJ
W-LFSJV
DA-LFSJ
A-LFSJV

WPC®処理
AW-LFSJ
AW-LFSJV

シャンク径公差Dはm5・選択


ジェクタパンチ 全長指定・B寸キープタイプ・ノーマル・WPC処理・バネ強化タイプ:関連画像


※全長Lが変化しても刃先長さBは一定となるジェクタパンチです。
ジェクタピンの飛び出し量は約2mmとなります。
● ジェクタ穴詳細は、ジェクタパンチブランク  こちら
● ジェクタピンは、ジェクタピンセット  こちら


数量スライド価格1円未満切り捨て)

数量区分標準対応個別対応 大口
数 量1~910~2930~99100~200201~
値引率基準単価5%10%15%お見積り
表示数量超えはWOSにてご確認ください。

型番
A-LFSJAL5-[40-80/0.1]-P[2-4.99/0.01]
A-LFSJAL5-[40-80/0.1]-PC[1.8-1.99/0.01]
A-LFSJAL6-[40-80/0.1]-P[2-5.99/0.01]
A-LFSJAL6-[40-80/0.1]-PC[1.8-1.99/0.01]
A-LFSJAL8-[50-100/0.1]-P[3-7.99/0.01]
A-LFSJAL8-[50-100/0.1]-PC[2.5-2.99/0.01]
A-LFSJAL10-[50-100/0.1]-P[3-9.99/0.01]
A-LFSJAL10-[50-100/0.1]-PC[2.8-2.99/0.01]
A-LFSJAL13-[50-100/0.1]-P[6-12.99/0.01]
A-LFSJAL13-[50-100/0.1]-PC[5-5.99/0.01]
A-LFSJAL16-[50-100/0.1]-P[10-15.99/0.01]
A-LFSJAL16-[50-100/0.1]-PC[8-9.99/0.01]
A-LFSJAL20-[50-100/0.1]-P[13-19.99/0.01]
A-LFSJAL20-[50-100/0.1]-PC[9-12.99/0.01]
A-LFSJAL25-[60-100/0.1]-P[18-24.99/0.01]
A-LFSJAL25-[60-100/0.1]-PC[9-17.99/0.01]
A-LFSJAS5-[40-80/0.1]-P[2-4.99/0.01]
A-LFSJAS5-[40-80/0.1]-PC[1.8-1.99/0.01]
A-LFSJAS6-[40-80/0.1]-P[2-5.99/0.01]
A-LFSJAS6-[40-80/0.1]-PC[1.8-1.99/0.01]
A-LFSJAS8-[45-100/0.1]-P[3-7.99/0.01]
A-LFSJAS8-[45-100/0.1]-PC[2.5-2.99/0.01]
A-LFSJAS10-[45-100/0.1]-P[3-9.99/0.01]
A-LFSJAS10-[45-100/0.1]-PC[2.8-2.99/0.01]
A-LFSJAS13-[45-100/0.1]-P[6-12.99/0.01]
A-LFSJAS13-[45-100/0.1]-PC[5-5.99/0.01]
A-LFSJAS16-[50-100/0.1]-P[10-15.99/0.01]
A-LFSJAS16-[50-100/0.1]-PC[8-9.99/0.01]
A-LFSJAS20-[50-100/0.1]-P[13-19.99/0.01]
A-LFSJAS20-[50-100/0.1]-PC[9-12.99/0.01]
A-LFSJAS25-[50-100/0.1]-P[18-24.99/0.01]
A-LFSJAS25-[50-100/0.1]-PC[9-17.99/0.01]
A-LFSJDL5-[40-80/0.1]-P[2-4.97/0.01]-W[2-4.97/0.01]
A-LFSJDL5-[40-80/0.1]-P[2-4.97/0.01]-WC[1.8-1.99/0.01]
A-LFSJDL5-[40-80/0.1]-PC[1.8-1.99/0.01]-W[2-4.97/0.01]
A-LFSJDL5-[40-80/0.1]-PC[1.8-1.99/0.01]-WC[1.8-1.99/0.01]
A-LFSJDL6-[40-80/0.1]-P[2-5.97/0.01]-W[2-5.97/0.01]
A-LFSJDL6-[40-80/0.1]-P[2-5.97/0.01]-WC[1.8-1.99/0.01]
A-LFSJDL6-[40-80/0.1]-PC[1.8-1.99/0.01]-W[2-5.97/0.01]
A-LFSJDL6-[40-80/0.1]-PC[1.8-1.99/0.01]-WC[1.8-1.99/0.01]
A-LFSJDL8-[50-100/0.1]-P[3-7.97/0.01]-W[3-7.97/0.01]
A-LFSJDL8-[50-100/0.1]-P[3-7.97/0.01]-WC[2.5-2.99/0.01]
A-LFSJDL8-[50-100/0.1]-PC[2.5-2.99/0.01]-W[3-7.97/0.01]
A-LFSJDL8-[50-100/0.1]-PC[2.5-2.99/0.01]-WC[2.5-2.99/0.01]
A-LFSJDL10-[50-100/0.1]-P[3-9.97/0.01]-W[3-9.97/0.01]
A-LFSJDL10-[50-100/0.1]-P[3-9.97/0.01]-WC[2.8-2.99/0.01]
A-LFSJDL10-[50-100/0.1]-PC[2.8-2.99/0.01]-W[3-9.97/0.01]
A-LFSJDL10-[50-100/0.1]-PC[2.8-2.99/0.01]-WC[2.8-2.99/0.01]
A-LFSJDL13-[50-100/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]
A-LFSJDL13-[50-100/0.1]-P[6-12.97/0.01]-WC[5-5.99/0.01]
A-LFSJDL13-[50-100/0.1]-PC[5-5.99/0.01]-W[6-12.97/0.01]
A-LFSJDL13-[50-100/0.1]-PC[5-5.99/0.01]-WC[5-5.99/0.01]
A-LFSJDL16-[50-100/0.1]-P[6-15.97/0.01]-W[6-15.97/0.01]
A-LFSJDL16-[50-100/0.1]-P[6-15.97/0.01]-WC[5-5.99/0.01]
A-LFSJDL16-[50-100/0.1]-PC[5-5.99/0.01]-W[6-15.97/0.01]
A-LFSJDL16-[50-100/0.1]-PC[5-5.99/0.01]-WC[5-5.99/0.01]
A-LFSJDL20-[50-100/0.1]-P[6-19.97/0.01]-W[6-19.97/0.01]
A-LFSJDL20-[50-100/0.1]-P[6-19.97/0.01]-WC[5-5.99/0.01]
A-LFSJDL20-[50-100/0.1]-PC[5-5.99/0.01]-W[6-19.97/0.01]
A-LFSJDL20-[50-100/0.1]-PC[5-5.99/0.01]-WC[5-5.99/0.01]
型番通常単価スライド値引通常
出荷日
RoHSジェクタ 刃先形状 材質 表面処理 シャンク径D公差 B(刃先長さ) D(シャンク径)
(mm)
P(刃先寸法)
(mm)
L(全長)
(mm)
PC(刃先寸法変更)
(mm)
R(刃先コーナーR)
(mm)
W(刃先寸法)
(mm)
WC(刃先寸法変更)
(mm)

-

2日目 対応標準タイプASKH51相当なし+0.005/0L52 ~ 4.9940 ~ 80----

-

2日目 対応標準タイプASKH51相当なし+0.005/0L5-40 ~ 801.8 ~ 1.99---

-

2日目 対応標準タイプASKH51相当なし+0.005/0L62 ~ 5.9940 ~ 80----

-

2日目 対応標準タイプASKH51相当なし+0.005/0L6-40 ~ 801.8 ~ 1.99---

-

2日目 対応標準タイプASKD11相当なし+0.005/0L83 ~ 7.9950 ~ 100----

-

2日目 対応標準タイプASKD11相当なし+0.005/0L8-50 ~ 1002.5 ~ 2.99---

-

2日目 対応標準タイプASKD11相当なし+0.005/0L103 ~ 9.9950 ~ 100----

-

2日目 対応標準タイプASKD11相当なし+0.005/0L10-50 ~ 1002.8 ~ 2.99---

-

2日目 対応標準タイプASKD11相当なし+0.005/0L136 ~ 12.9950 ~ 100----

-

2日目 対応標準タイプASKD11相当なし+0.005/0L13-50 ~ 1005 ~ 5.99---

-

2日目 対応標準タイプASKD11相当なし+0.005/0L1610 ~ 15.9950 ~ 100----

-

2日目 対応標準タイプASKD11相当なし+0.005/0L16-50 ~ 1008 ~ 9.99---

-

2日目 対応標準タイプASKD11相当なし+0.005/0L2013 ~ 19.9950 ~ 100----

-

2日目 対応標準タイプASKD11相当なし+0.005/0L20-50 ~ 1009 ~ 12.99---

-

2日目 対応標準タイプASKD11相当なし+0.005/0L2518 ~ 24.9960 ~ 100----

-

2日目 対応標準タイプASKD11相当なし+0.005/0L25-60 ~ 1009 ~ 17.99---

-

2日目 対応標準タイプASKH51相当なし+0.005/0S52 ~ 4.9940 ~ 80----

-

2日目 対応標準タイプASKH51相当なし+0.005/0S5-40 ~ 801.8 ~ 1.99---

-

2日目 対応標準タイプASKH51相当なし+0.005/0S62 ~ 5.9940 ~ 80----

-

2日目 対応標準タイプASKH51相当なし+0.005/0S6-40 ~ 801.8 ~ 1.99---

-

2日目 対応標準タイプASKD11相当なし+0.005/0S83 ~ 7.9945 ~ 100----

-

2日目 対応標準タイプASKD11相当なし+0.005/0S8-45 ~ 1002.5 ~ 2.99---

-

2日目 対応標準タイプASKD11相当なし+0.005/0S103 ~ 9.9945 ~ 100----

-

2日目 対応標準タイプASKD11相当なし+0.005/0S10-45 ~ 1002.8 ~ 2.99---

-

2日目 対応標準タイプASKD11相当なし+0.005/0S136 ~ 12.9945 ~ 100----

-

2日目 対応標準タイプASKD11相当なし+0.005/0S13-45 ~ 1005 ~ 5.99---

-

2日目 対応標準タイプASKD11相当なし+0.005/0S1610 ~ 15.9950 ~ 100----

-

2日目 対応標準タイプASKD11相当なし+0.005/0S16-50 ~ 1008 ~ 9.99---

-

2日目 対応標準タイプASKD11相当なし+0.005/0S2013 ~ 19.9950 ~ 100----

-

2日目 対応標準タイプASKD11相当なし+0.005/0S20-50 ~ 1009 ~ 12.99---

-

2日目 対応標準タイプASKD11相当なし+0.005/0S2518 ~ 24.9950 ~ 100----

-

2日目 対応標準タイプASKD11相当なし+0.005/0S25-50 ~ 1009 ~ 17.99---

-

3日目 対応標準タイプDSKH51相当なし+0.005/0L52 ~ 4.9740 ~ 80--2 ~ 4.97-

-

3日目 対応標準タイプDSKH51相当なし+0.005/0L52 ~ 4.9740 ~ 80---1.8 ~ 1.99

-

3日目 対応標準タイプDSKH51相当なし+0.005/0L5-40 ~ 801.8 ~ 1.99-2 ~ 4.97-

-

3日目 対応標準タイプDSKH51相当なし+0.005/0L5-40 ~ 801.8 ~ 1.99--1.8 ~ 1.99

-

3日目 対応標準タイプDSKH51相当なし+0.005/0L62 ~ 5.9740 ~ 80--2 ~ 5.97-

-

3日目 対応標準タイプDSKH51相当なし+0.005/0L62 ~ 5.9740 ~ 80---1.8 ~ 1.99

-

3日目 対応標準タイプDSKH51相当なし+0.005/0L6-40 ~ 801.8 ~ 1.99-2 ~ 5.97-

-

3日目 対応標準タイプDSKH51相当なし+0.005/0L6-40 ~ 801.8 ~ 1.99--1.8 ~ 1.99

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L83 ~ 7.9750 ~ 100--3 ~ 7.97-

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L83 ~ 7.9750 ~ 100---2.5 ~ 2.99

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L8-50 ~ 1002.5 ~ 2.99-3 ~ 7.97-

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L8-50 ~ 1002.5 ~ 2.99--2.5 ~ 2.99

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L103 ~ 9.9750 ~ 100--3 ~ 9.97-

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L103 ~ 9.9750 ~ 100---2.8 ~ 2.99

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L10-50 ~ 1002.8 ~ 2.99-3 ~ 9.97-

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L10-50 ~ 1002.8 ~ 2.99--2.8 ~ 2.99

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L136 ~ 12.9750 ~ 100--6 ~ 12.97-

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L136 ~ 12.9750 ~ 100---5 ~ 5.99

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L13-50 ~ 1005 ~ 5.99-6 ~ 12.97-

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L13-50 ~ 1005 ~ 5.99--5 ~ 5.99

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L166 ~ 15.9750 ~ 100--6 ~ 15.97-

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L166 ~ 15.9750 ~ 100---5 ~ 5.99

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L16-50 ~ 1005 ~ 5.99-6 ~ 15.97-

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L16-50 ~ 1005 ~ 5.99--5 ~ 5.99

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L206 ~ 19.9750 ~ 100--6 ~ 19.97-

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L206 ~ 19.9750 ~ 100---5 ~ 5.99

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L20-50 ~ 1005 ~ 5.99-6 ~ 19.97-

-

3日目 対応標準タイプDSKD11相当なし+0.005/0L20-50 ~ 1005 ~ 5.99--5 ~ 5.99

Loading...

規格表


ジェクタパンチ 全長指定・B寸キープタイプ・ノーマル・WPC処理・バネ強化タイプ:関連画像
型番指定順序の詳しい説明はこちら
・規格表
型式L
指定0.1mm単位
指定0.01mm単位BH
Typeshape
刃先形状
B
刃先長さ
D
min. P max.PKmax.PWmin.R
(Dm5)
LFSJ
W-LFSJ

バネ強化タイプ
(D8~25)
LFSJV
W-LFSJV
(D
A-LFSJ
AW-LFSJ

バネ強化タイプ
(D8~25)
A-LFSJV
AW-LFSJV
S
(5)40.0~80.02.00~4.994.972.000.15

W
/
2




88
(6)2.00~5.995.972.009
845.0~100.03.00~7.997.973.001311
103.00~9.999.973.0013
136.00~12.9912.976.0016
1650.0~100.010.00~15.9915.976.001919
2013.00~19.9919.976.0023
2518.00~24.9924.976.0028
L
(5)40.0~80.02.00~4.994.972.00138
(6)2.00~5.995.972.009
850.0~100.03.00~7.997.973.001911
103.00~9.999.973.0013
136.00~12.9912.976.0016
1650.0~100.010.00~15.9915.976.002519
2013.00~19.9919.976.0023
2560.0~100.018.00~24.9924.976.0028
LFSJV、W-LFSJV、A-LFSJV、AW-LFSJVのばね定数は、LFSJ、W-LFSJ、A-LFSJ、AW-LFSJの2倍です。ジェクタ穴はジェクタパンチブランクに準じます。 こちら
刃先形状で全長-刃先長さが30mm以下の場合、刃先長さは全長-30mmになります。
:P>D-0.03 →ℓ=0 丸パンチで P>D-0.03 の場合、D (導入部)はつきません。
:PK>D-0.05→ℓ=0 変形パンチで PK>D-0.05 の場合、D(導入部)はつきません。
D(5)(6)はLFSJ・W-LFSJ・A-LFSJ・AW-LFSJのみの規格です。バネ強化タイプはD8~25のみになります。

納期



1,000円/1本
300円/明細行
500円/1本
ストークA早割は1明細行当たり一律300円
ストークAは3本以上で1明細行当たり一律1,350円
追加工SC・PRC・リテーナセット納入はストークA早割適用不可
WPC®処理は「ストークT」をご利用できません。



1,600円/1本
800円/1本
ストークAは3本以上で1明細行当たり一律2,160円
WPC®処理は「ストークT」をご利用できません。

運送所要日数はこちら

価格表


■材質 SKH51相当・SKD11相当 基準単価
D
LFSJAS LFSJVAS
LFSJAL LFSJVAL
LFSJ□S LFSJV□S
LFSJ□L LFSJV□L
51,5302,240
61,6102,300
81,7102,350
101,8202,510
131,9702,870
162,2103,380
202,4803,920
252,6504,480

■材質 SKH51相当・SKD11相当 WPC®処理 基準単価
D
W-LFSJAS W-LFSJVAS
W-LFSJAL W-LFSJVAL
W-LFSJ□S W-LFSJV□S
W-LFSJ□L W-LFSJV□L
52,3903,080
62,4303,150
82,5403,210
102,6403,360
132,7803,730
163,0204,280
203,2804,820
253,4505,380

■ 価格表はシャンク径公差Dm5の価格です。
シャンク径公差Dは、+200円となります。
(例) A-LFSJAS8のとき1,710(LFSJAS8基準単価)+200=1,910円(商品基準単価)

仕様・概要

リテーナセット納入対応品はこちらよりお選びいただけます。詳細は こちらをご参照ください。

■バネ強化タイプの効果
標準タイプのジェクタパンチと比べ、ばね定数が2倍です。ばねの荷重が大きいのでカスの払い落とし効果がさらに期待できます。

■特長
・一般のジェクタパンチではLC追加工時に刃先長さBが短くなりますが、B寸キープタイ プは任意のL寸に対して刃先長さBが一定に保たれます。
ジェクタパンチ 全長指定・B寸キープタイプ・ノーマル・WPC処理・バネ強化タイプ:関連画像


・B寸キープタイプジェクタパンチはシャンク部に横穴を設けていないため、ジェクタピンを外せばそのままエアブロー用パンチとしてご利用頂けます。

追加工

プレス金型用標準部品カタログ2015に記載の内容と一部異なる箇所があります。最新情報は下記をご覧ください。

追加工価格も数量スライド適用 こちら

ジェクタパンチ 全長指定・B寸キープタイプ・ノーマル・WPC処理・バネ強化タイプ:関連画像

PRC≦(P-d1-0.5)/2 d1寸法 こちら
PCC≦(P-d1-0.5)/2 d1寸法 こちら
ツバ部C面加工
パンチ頭部の強度UPになります こちら
ツバ部をセレクトリテーナ(SLS)用に加工。
詳細 こちらを参照


基本情報

厚板打ち抜き用有無 先端形状 1段 シャンク(取付部)形状 標準
T(ツバ厚/板厚)(mm) 5

ジェクタパンチ 全長指定・B寸キープタイプ・ノーマル・WPC処理・バネ強化タイプのレビュー

この商品のレビューはありません レビューを書く

このカテゴリにはこんな商品もあります!

この商品を見た人は、こんな商品も見ています

技術サポート窓口

プレス金型部品技術窓口
Tel:0120-343-601 / Fax:03-5805-7238
受付時間:8:00~20:00(日曜日・年末年始は除く)
