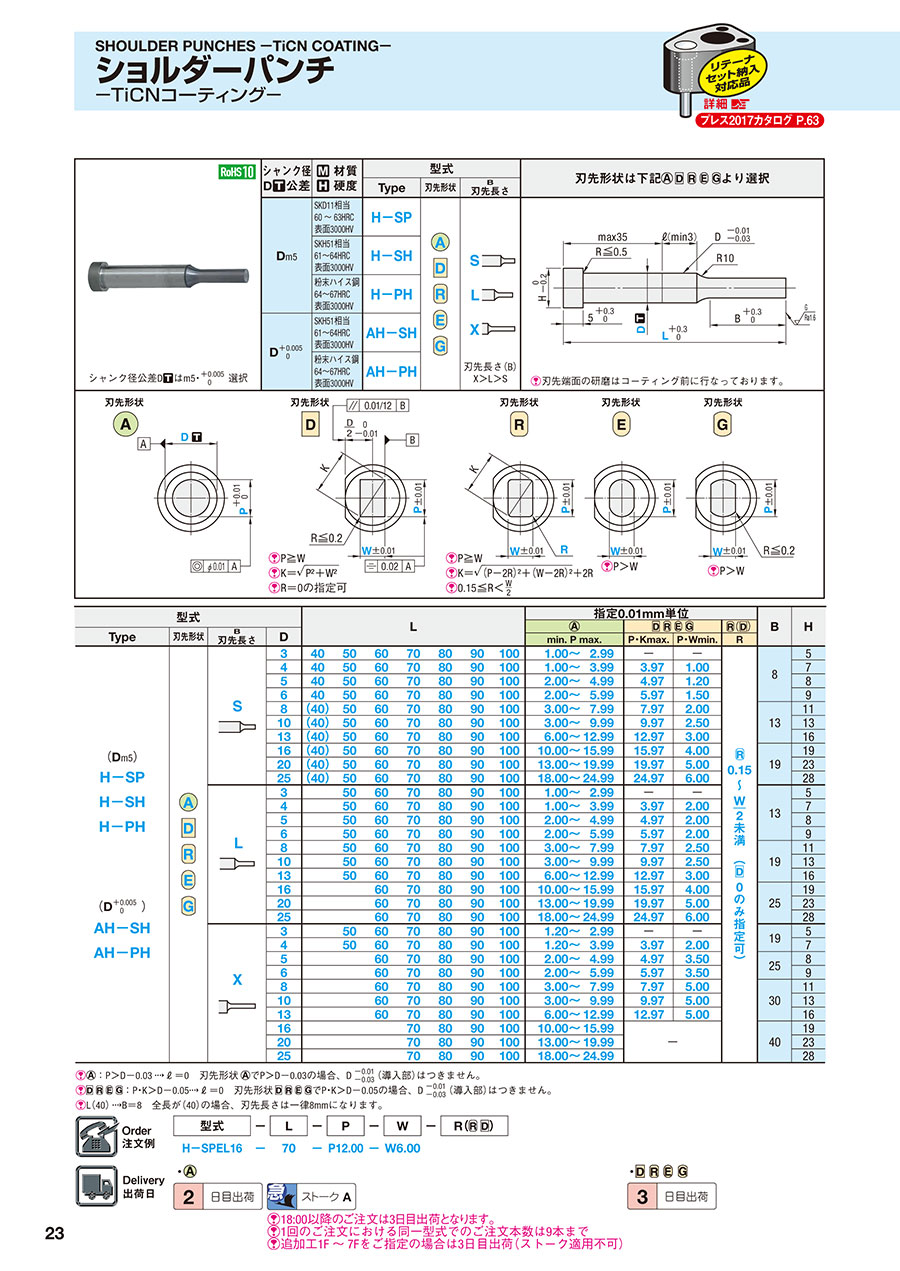

ショルダーパンチ -TiCNコーティング-

外形図

[ ! ]シャンク径公差 D[ T ]はm5・ +0.005/0選択
[ ! ]材質はSKD11相当（ダイス鋼）、SKH51相当（ハイス鋼）、
粉末ハイス鋼の3種類から選択できます。
（材質による耐久性の違いは>>こちらをご参照ください）
[ ! ]刃先端面の研磨はコーティング前に行っております。
[ ! ]パンチの刃先形状は下図より選択

シャンク径 D[ T ] 公差	[ M ]材質	[ H ]硬度	型式
			Type	刃先形状	B 刃先長さ
Dm5	SKD11相当	60～63HRC	H-SP		刃先長さ（B） X＞L＞S
	SKH51相当	61～64HRC	H-SH
	粉末ハイス鋼	64～67HRC	H-PH
D +0.005/0	SKH51相当	61～64HRC	AH-SH
	粉末ハイス鋼	64～67HRC	AH-PH



刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W 
[ ! ]K＝
[ ! ]R＝0の指定可 [ ! ]P≧W
[ ! ]K＝
[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W

表面処理

パンチに適用されるコーティング膜種の特長

TiCNコーティング：耐摩耗性と摺動性に優れます。初めてコーティングを試される場合におすすめです。技術
情報は>>こちら、HWコーティングについては>>こちら
・HWコーティング商品は>>こちら
・HXコート商品は>>こちら
Al-Cr系コーティング：TiCNよりも耐摩耗性と耐熱性に優れます。ハイテン材や厚板など加工条件が厳しい箇
所や生産数が多い型におすすめです。技術情報は>>こちら
・RWコート商品は>>こちら
・RXコート商品は>>こちら
DLCコーティング：耐凝着に最も優れます。TiCNでは凝着摩耗が解消されないアルミ・銅などを使用する型に
おすすめです。技術情報は>>こちら
・DLCコート商品一覧は>>こちら

■打ち抜き条件とコーティングマップ

コーティングマップはあくまでも目安です。
品質重視の場合はHW/RW、生産数重視の場合はHX/RXがおすすめです。

パンチ＆ダイの表面処理とは

コーティングパンチ　ご使用にあたって

規格表

型式				L							指定0.01mm単位				B	H
TYPE	刃先 形状	B 刃先長さ	D
											min. P max.	P・Kmax	P・Wmin	R
H-SP H-SH H-PH AH-SH AH-PH			3	40	50	60	70	80	90	100	1.00 ～   3.99	―	―	0.15〜 w 未満 2 （ 0のみ指定可）	8	5
			4	40	50	60	70	80	90	100	1.00 ～   3.99	3.97	1.00			7
			5	40	50	60	70	80	90	100	2.00 ～   4.99	4.97	2.00			8
			6	40	50	60	70	80	90	100	2.00 ～   5.99	5.97	2.00			9
			8	（40）	50	60	70	80	90	100	3.00 ～   7.99	7.97	3.00		13	11
			10	（40）	50	60	70	80	90	100	3.00 ～   9.99	9.97	3.00			13
			13	（40）	50	60	70	80	90	100	6.00 ～ 12.99	12.97	6.00			16
			16	（40）	50	60	70	80	90	100	10.00 ～ 15.99	15.97	6.00		19	19
			20	（40）	50	60	70	80	90	100	13.00 ～ 19.99	19.97	6.00			23
			25	（40）	50	60	70	80	90	100	18.00 ～ 24.99	24.97	6.00			28
			3		50	60	70	80	90	100	1.00 ～   2.99	―	―		13	5
			4		50	60	70	80	90	100	1.00 ～   3.99	3.97	2.00			7
			5		50	60	70	80	90	100	2.00 ～   4.99	4.97	2.00			8
			6		50	60	70	80	90	100	2.00 ～   5.99	5.97	2.00			9
			8		50	60	70	80	90	100	3.00 ～   7.99	7.97	2.50		19	11
			10		50	60	70	80	90	100	3.00 ～   9.99	9.97	2.50			13
			13		50	60	70	80	90	100	6.00 ～ 12.99	12.97	3.00			16
			16			60	70	80	90	100	10.00 ～ 15.99	15.97	4.00		25	19
			20			60	70	80	90	100	13.00 ～ 19.99	19.97	5.00			23
			25			60	70	80	90	100	18.00 ～ 24.99	24.97	6.00			28
			3		50	60	70	80	90	100	1.20 ～   2.99	―	―		19	5
			4		50	60	70	80	90	100	1.20 ～   3.99	3.97	2.00			7
			5			60	70	80	90	100	2.00 ～   4.99	4.97	3.50		25	8
			6			60	70	80	90	100	2.00 ～   5.99	5.97	3.50			9
			8			60	70	80	90	100	3.00 ～   7.99	7.97	5.00		30	11
			10			60	70	80	90	100	3.00 ～   9.99	9.97	5.00			13
			13			60	70	80	90	100	6.00 ～ 12.99	12.97	5.00			16
			16				70	80	90	100	10.00 ～ 15.99	―		―	40	19
			20				70	80	90	100	13.00 ～ 19.99					23
			25				70	80	90	100	18.00 ～ 24.99					28

[ ! ]：P>D-0.03→l=0  刃先形状でP>D-0.03の場合、D－0.01－0.03 （導入部）はつきません。
[ ! ]：P・K>D-0.05→l=0  刃先形状でP>D-0.05の場合、D－0.01－0.03 （導入部）はつきません。
[ ! ]L（40）→B=8  全長が （40） の場合、 刃先長さは一律8mmになります。
[ ! ]上記規格寸法以外の寸法・形状をご希望の場合は、下記「追加工」をご確認ください。

注文例

型式	-	L	-	P	-	W	-	R（）
H-SPEL 16	-	70	-	P12.00	-	W6.00

出荷日

・

2

日目出荷

・

3

日目出荷

[ ! ]18:00以降のご注文は3日目出荷となります。
[ ! ]1回のご注文における同一型式でのご注文本数は9本まで。

追加工

型式	－	L(LC・LCT・LMT)	－	P(PC)	－	W(WC)	－	R( )	－	(BC・HC・TC…etc.)
H－SPAL 10	－	LC72	－	PC2.80					－	BC8

追加工		記号	刃先形状
刃先		PC WC	刃先寸法変更 PC ≧ Pmin ≧ 0.70 2 指定0.01mm単位 (PKC併用の場合0.001mm 単位指定可)   P(PC) Bmax 0.700～0.799 0.800～0.999 1.000～1.999 2.000～3.999 4.000～4.999 5.000～5.999 6.000～ 10 13 20 35 45 50 60		刃先寸法変更 PC ≧ P・Wmin ≧ 1.00 WC 2 指定0.01mm単位 [ NG ]刃先X適用不可     P(PC)・W(WC) Bmax 1.00～1.49 1.50～1.99 2.00～3.49 3.50～4.99 5.00～     8 13 19 25 30
		BC	刃先長変更 2≦BC≦Bmax 指定0.1mm単位 [ ! ]全長Lは刃先長さBC＋ 25mm以上必要です。 [ ! ]PC・WC追加工の記載内 の表にご注意ください		刃先長変更 2≦BC≦Bmax 指定0.1mm単位 [ ! ]全長Lは刃先長さBC＋ 30mm以上必要です。 [ ! ]PC・WC追加工の記載内 の表にご注意ください
		SC	刃先ラップ仕上げ [ ! ]P寸法公差・指定単位は変わりません。 コーティング前の母材を仕上げます。 [ NG ]刃先形状コーナーR＝0指定不可
		PRC	刃先側端面R加工 0.1≦PRC≦1　 指定0.1mm単位 [ ! ]PRC≦(P－0.2)/2 [ NG ]PCC・GC併用不可 [ NG ]ストークA適用不可		－
		PCC	刃先側端面C面取り加工 0.1≦PCC≦1　 指定0.1mm単位 [ ! ]PCC≦(P－0.2)/2 [ NG ]PRC・GC併用不可 [ NG ]ストークA適用不可		－
		GC	20°≦GC＜90°　 指定1°単位 刃先長さB≧f＋2 f＝P/2×tan(90°－GC°) 三角関数の真数表 プレス金型用標準部品 2017カタログ>>こちら [ ! ]SC併用時は先端・エッ ジに丸みがつきます。 [ NG ]P＜1.0適用不可 [ NG ]LKC・LCT・LMT・ PRC・PCC併用不可 [ NG ]ストークA適用不可		－
		PKC	刃先公差変更 P＋0.01 0 ⇒ ＋0.005 0 (P寸法0.001mm単位指定可)		刃先公差変更 P・W±0.01⇒ ＋0.01 0
			[ NG ]D＞13適用不可
全長		LC	全長変更 25＋B(BC)≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが25mm 以下の場合、刃先長さは 全長－25mmになります。		全長変更 30＋B(BC)≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが30mm 以下の場合、刃先長さは 全長－30mmになります。
			(LKC併用の場合0.01mm単位指定可)
		LCT	ツバ厚公差・全長変更を1つのコードで加工します。 指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様 (TC併用の場合、T寸法0.01mm単位指定可)
			TKC ツバ厚公差変更 Ｔ ＋0.3 0 ⇒  ＋0.02 0 LC ＋全長変更＋ 全長 公差変更 L ＋0.3 0 ⇒  ＋0.1 0
		LMT	ツバ厚公差・全長変更を1つのコードで加工します。 指定範囲、指定単位、注文方法、注意事項([ ! ])はLCと同様 (TC併用の場合、T寸法0.01mm単位指定可)
			TKC ツバ厚公差変更 Ｔ ＋0.3 0 ⇒   0－0.02 LC ＋全長変更＋ 全長 公差変更 L ＋0.3 0 ⇒  ＋0.1 0
		LKC	全長公差 変  更 L ＋0.30 ⇒ ＋0.050
			(LC併用の場合、L寸法0.01mm単位指定可)
ツバ部		KC		ツバ部廻り止め 一面加工		廻り止め 位置変更 指定1゜単位
		WKC		廻り止め平行 加工(2面)		廻り止め平行 加工(2面) KC併用可

追加工		記号	刃先形状
ツバ部		KFC		廻り止め0゜と 角度指定 加工(2面) 指定1°単位		廻り止め0゜と 角度指定 加工(2面) 指定1°単位
			[ NG ]KC・WKC併用不可 [ NG ]ストークA適用不可		[ NG ]KC・WKC併用不可
		NKC	－		廻り止め無し [ NG ]リテーナセット納入品 適用不可
		HC	ツバ径変更 D≦HC＜H  指定0.1mm単位 [ NG ]リテーナセット納入品適用不可
		TC	ツバ厚変更   2≦TC＜5 指定0.1mm単位 (TKC・TKM・LCT・LMT併用の場合0.01mm単位指定可) [ ! ]全長Lは(5－TC)分短くなります。 LC・LCT・LMT併用の場合、全長は指定寸法と同じです。 [ NG ]リテーナセット納入品適用不可
		TKC	ツバ厚公差 変   更	T＋0.3 0 ⇒ ＋0.02 0
			(TC併用の場合、T寸法0.01mm単位指定可)
		TKM	ツバ厚公差 変   更	T＋0.3 0 ⇒  0－0.02
			(TC併用の場合、T寸法0.01mm単位指定可)
		TCC	ツバ部C面加工 パンチ頭部の強度UPになります。 指定0.1mm単位 0.5≦TCC≦(H－D)/2 [ ! ]H≦5はTCC 0.5になります。
		RC		リテーナ面に対してツバ部を－0.04～0に加工 [ NG ]D＋0.005 0タイプ適用不可
シャンク部		SKC		シャンク部フラット面加工(1面)       ・D3～6 P≦D－1.2 W≦D－1.2 (加工幅0.5) ・D8～ P≦D－2.2 W≦D－2.2 (加工幅1) [ NG ]KC・WKC・KFC併用不可 [ NG ]リテーナセット納入品適用不可 [ NG ]ストークA適用不可
		UC	ウレタンストリッパ(USN)取付加工 [ ! ]詳細>>こちらをご参照ください。 [ ! ]D10～25に適用 [ NG ]ストークA適用不可
		NDC	導入部無し	ℓ≧3⇒ℓ＝0 [ NG ]リテーナセット納入品適用不可
刃先 シャー角		1F	－		[ NG ]LKC・LCT・LMT併用不可 [ NG ]  形状のQ寸法 指定不可
		2F	[ NG ]LKC・LCT・LMT併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC併用不可		[ NG ]LKC・LCT・LMT併用不可
		3F	[ NG ]LKC・LCT・LMT併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC併用不可		[ NG ]LKC・LCT・LMT併用不可
		4F	[ NG ]LKC・LCT・LMT併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC併用不可		[ NG ]LKC・LCT・LMT併用不可
		5F	[ ! ]全長公差L±0.3 [ ! ]球面加工ではありません [ NG ]LKC・LCT・LMT併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC併用不可 [ NG ]PKC併用不可		[ ! ]全長公差L±0.3 [ ! ]球面加工ではありません [ NG ]LKC・LCT・LMT併用不可 [ NG ]PKC併用不可
		6F	[ NG ]LKC・LCT・LMT併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC併用不可		[ NG ]LKC・LCT・LMT併用不可
		7F	[ NG ]LKC・LCT・LMT併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC併用不可		－

刃先シャー角追加工の詳細はプレス金型用標準部品2017カタログ>>こちら

[ ! ]追加工GC三角関数の真数表は>>こちら
[ ! ]UC追加工の詳細は>>こちら
[ ! ]刃先シャー角追加工の詳細は>>こちら

商品情報

パンチ・リテーナセット品
1つの型番でパンチとリテーナーをセットした状態で発注が可能です。
組付けミスの防止、セットする時間の短縮に役立ちます。詳細は>>こちら
