射出成形用標準部品技術窓口
絞り込み条件
未確定：候補が3型番あります。
仕様
針の数
~mm- 4
- 10
針の径(mm)
~mm- 0.8
- 1.2
針のストローク(mm)
~mm- 3
- 7
- 10
タイプ
~mm出荷日
- すべて
- 39日以内
ニードルグリッパーSNG
- 通常単価(税別)
- 93,900円～123,243円
- 税込単価
- 103,290円～135,567円
通常出荷日：39日目
繊維強化複合材・自動車の内装部品・織物など高通気性ワークに適した針内蔵グリッパー。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- その他ロボット部品はこちら
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図
SNG-M
SNG-V
| タイプ | 寸法［mm］ | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | G1 | G2 | G3 | G4 | H | L | W（E） | X1 | X2 | Y1 | Y2 | Z（NA） | |
| SNG-M-4-0.8 | 32 | M5-F | - | - | M4-F | 25 | 35 | 30 | 20 | - | 20 | - | 3 |
| SNG-V-10-1.2-V-7 | 32 | M5-F | G1/8-F | M4-F | M4-F | 56 | 149 | 30 | 20 | 12 | 20 | 46 | 7 |
※型番SNG-M-4-0.8はメーカーカタログの型番SNG-M-4-0.8-3と同商品です。
SNG-AP
| タイプ | 寸法［mm］ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | G1 | G2 | G4 | H | H2 | H3 | L | L1 | L2 | W（E） | X1 | Y1 | Z（NA） | |
| SNG-AP-10-...-V-10 | 35 | M5-F | - | M5-F | 105.5 | 64.4 | - | 80 | - | 22 | 45 | 29 | 29 | 10 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
123,243円 ( 135,567円 ) | 39日目 |
93,900円 ( 103,290円 ) | 39日目 |
119,200円 ( 131,120円 ) | 39日目 |
詳細情報
基本情報
繊維強化複合材・自動車の内装部品・織物など高通気性ワークに適した針内蔵グリッパー。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- その他ロボット部品はこちら

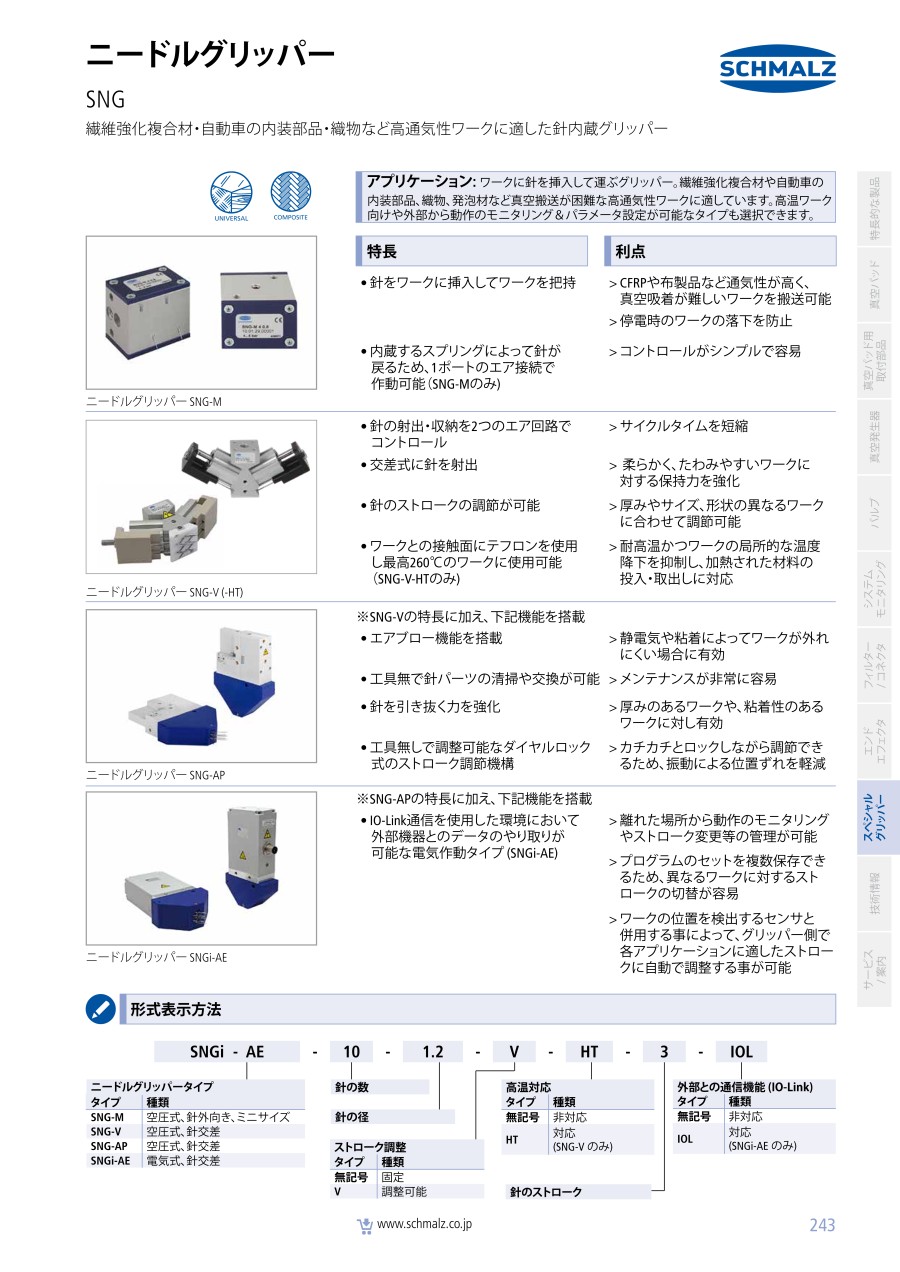

カタログ
