【GASEXIT RUNNER】微細貫通多孔質材ガス抜きランナー入れ子

【GASEXIT RUNNER】微細貫通多孔質材ガス抜きランナー入れ子
  • 数量スライド割引
通常単価(税別):
17,500円~
(税込単価):
19,250円~
通常出荷日:
5日目
金属3Dプリンターを用いて製造した微細貫通多孔質材を組み込んだガス抜き部品「GASEXITシリーズ」です。

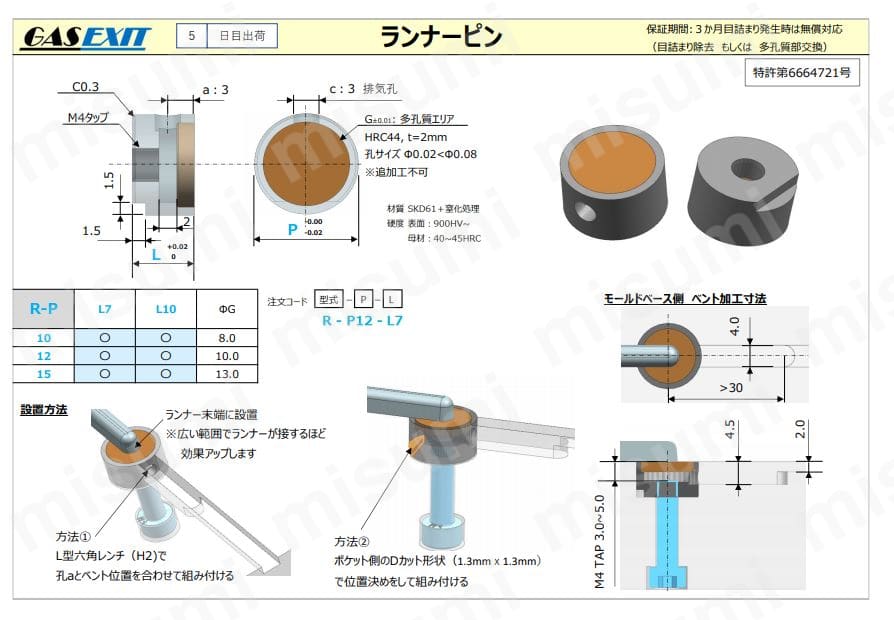

GASEXIT RUNNERは、P/L面・プレート間で横方向にガスを排出する入れ子です。
Φ10からΦ15のポケット加工と溝加工をするだけなので既存の金型にも、低価格で手軽にガス抜き対策をすることが可能な製品です。

詳細はカタログをご覧ください。

【モニタープログラム対象商品】
無料でガス抜き商品をお試しいただけるモニタープログラム実施中。
初回購入時限定!加工もトライも可能!
実際に型に組み込み、ガス抜き効果をお試しください。
お申し込みは ランナー入れ子 モニターお申し込みフォーム よりお願いいたします。


■GASEXIT RUNNERの特徴

特長1:ガス排出量が15~20倍!
通常のランナーエンドに加工するガスベントは凹0.02㎜程度ですので、ほとんどガスを抜くことができません。
GASEXIT RUNNERをランナーエンドにオーバーラップさせて設置することで、オーバーラップ部からガスが抜けます。
ガスの抜ける面積は通常のガスベントとくらべて15倍~20倍UPします。



特長2:耐荷重が20,000N
GASEXIT RUNNERΦ12㎜をもちいて、ロッドΦ5㎜にて圧縮試験を実施した結果、耐荷重20,000N確保できていることを確認済です。
よって、樹脂圧による座屈等の心配はございません。



特長3:大型金型まで対応可能
サイズはΦ10、Φ12、Φ15の3種類を準備しております。
Φ15はランナーサイズの大きい大型向け金型に対応できます。
厚みは最小7㎜ですので、量産中の金型へGASEXIT RUNNERを追加する際に、金型温調用水管と干渉しにくいサイズ設定になっております。

3Dプレビュー生成型番

型番が未確定のため、CADデータダウンロード・3Dプレビューがご利用できません。

  • ※CADデータダウンロード・3Dプレビュー画面を開くには、型番が確定されている必要があります。
  • 左側の「仕様・寸法の指定」より型番確定してから、CADデータダウンロード・3Dプレビューの操作を行ってください。
Loading...
型番

R-P10-L7

R-P10-L10

R-P12-L7

R-P12-L10

R-P15-L7

R-P15-L10

型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
出荷日
全長
(mm)
P
(mm)

17,500円

( 19,250円 )
1個あり

5日目

7 10

18,800円

( 20,680円 )
1個あり

5日目

10 10

19,900円

( 21,890円 )
1個あり

5日目

7 12

21,600円

( 23,760円 )
1個あり

5日目

10 12

24,200円

( 26,620円 )
1個あり

5日目

7 15

26,300円

( 28,930円 )
1個あり

5日目

10 15
