刃合せ用ハイテン・厚板打ち抜き用ショルダー式Mタイプリテーナー （厚さ３０mm）
- 通常単価(税別)
- 1,332円～8,772円
- 税込単価
- 1,465円～9,649円
通常出荷日：在庫品1日目当日出荷可能
刃合せ用のハイテン材・厚板打ち抜き用のショルダーリテーナです。材質はS45Cの生材です。Dayton規...
詳細を確認
未確定：候補が48型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

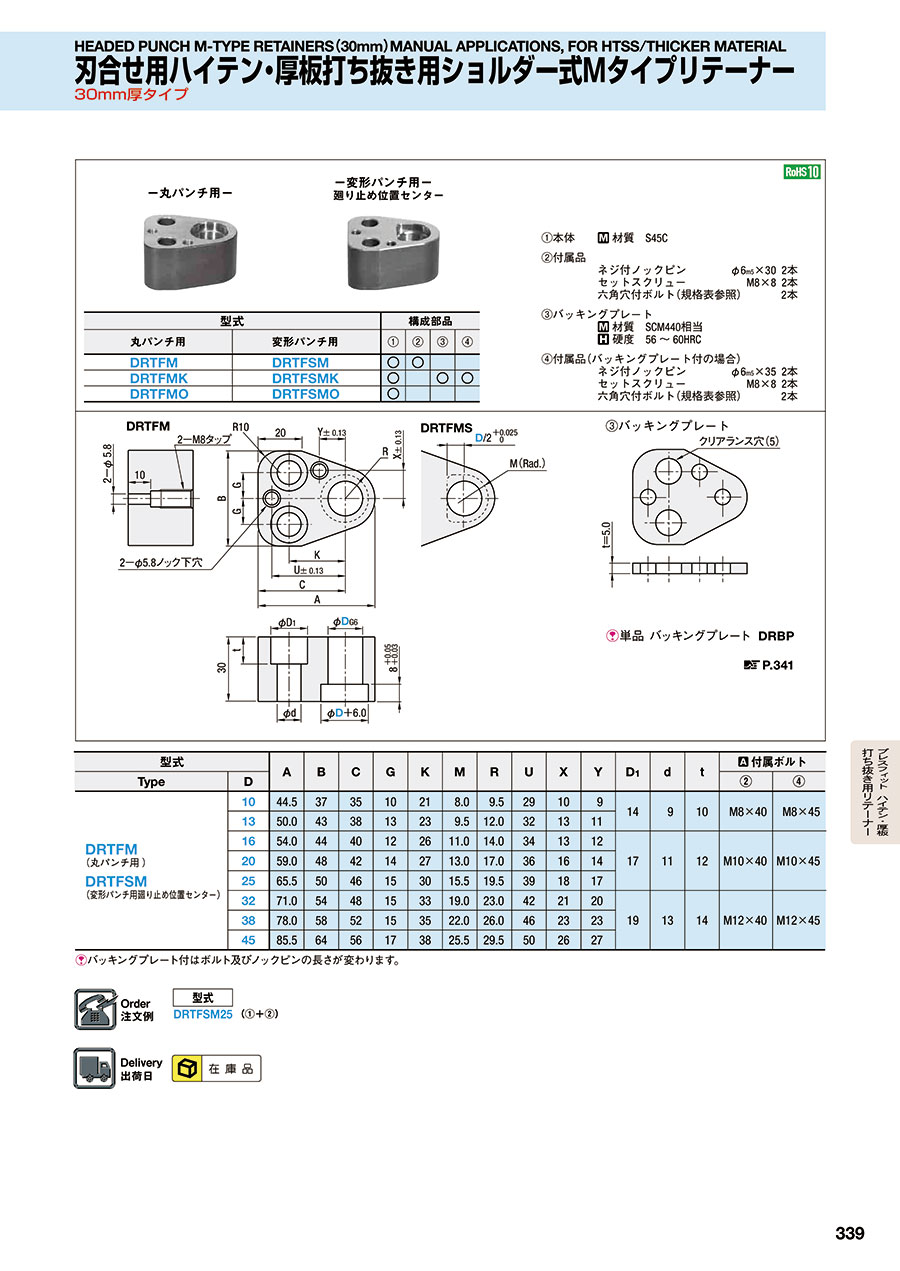

外形図・製品仕様
DRTFM③バッキングプレートDRTFMS
[ ! ]単品 バッキングプレート：DRBP
>> P.341
| 型式 | 構成部品 | ||||
|---|---|---|---|---|---|
| 丸パンチ用 | 変形パンチ用 | （1） | （2） | （3） | （4） |
| DRTFM | DRTFSM | ○ | ○ | ||
| DRTFMK | DRTFSMK | ○ | ○ | ○ | |
| DRTFMO | DRTFSMO | ○ | |||
- （1）本体
[ M ]材質：S45C - （2）付属品
ネジ付ノックピン：φ6m5×30 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：2本 - （3）バッキングプレート
[ M ]材質：SCM440相当
[ H ]硬度：56～60HRC - （4）付属品（バッキングプレート付の場合）
ネジ付ノックピン：φ6m5×35 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：2本
規格表
| 型式 | A | B | C | G | K | M | R | U | X | Y | D1 | d | t | [ A ]付属ボルト | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | （2） | （4） | |||||||||||||
| DRTFM （丸パンチ用） DRTFSM （変形パンチ用廻り止め位置センター） | 10 | 44.5 | 37 | 35 | 10 | 21 | 8.0 | 9.5 | 29 | 10 | 9 | 14 | 9 | 10 | M8×40 | M8×45 |
| 13 | 50.0 | 43 | 38 | 13 | 23 | 9.5 | 12.0 | 32 | 13 | 11 | ||||||
| 16 | 54.0 | 44 | 40 | 12 | 26 | 11.0 | 14.0 | 34 | 13 | 12 | 17 | 11 | 12 | M10×40 | M10×45 | |
| 20 | 59.0 | 48 | 42 | 14 | 27 | 13.0 | 17.0 | 36 | 16 | 14 | ||||||
| 25 | 65.5 | 50 | 46 | 15 | 30 | 15.5 | 19.5 | 39 | 18 | 17 | ||||||
| 32 | 71.0 | 54 | 48 | 15 | 33 | 19.0 | 23.0 | 42 | 21 | 20 | 19 | 13 | 14 | M12×40 | M12×45 | |
| 38 | 78.0 | 58 | 52 | 15 | 35 | 22.0 | 26.0 | 46 | 23 | 23 | ||||||
| 45 | 85.5 | 64 | 56 | 17 | 38 | 25.5 | 29.5 | 50 | 26 | 27 | ||||||
[ ! ]バッキングプレート付はボルト及びノックピンの長さが変わります。
注文例
| 型式 | ||
| DRTFSM25 | (①＋②) |
出荷日
 | 在庫品 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,452円 ( 1,597円 ) | 在庫品1日目当日出荷可能 |
1,536円 ( 1,690円 ) | 在庫品1日目当日出荷可能 |
1,620円 ( 1,782円 ) | 在庫品1日目当日出荷可能 |
1,716円 ( 1,888円 ) | 在庫品1日目当日出荷可能 |
1,896円 ( 2,086円 ) | 在庫品1日目当日出荷可能 |
4,980円 ( 5,478円 ) | 在庫品1日目当日出荷可能 |
5,652円 ( 6,217円 ) | 在庫品1日目当日出荷可能 |
6,240円 ( 6,864円 ) | 在庫品1日目当日出荷可能 |
2,052円 ( 2,257円 ) | 在庫品1日目当日出荷可能 |
2,136円 ( 2,350円 ) | 在庫品1日目当日出荷可能 |
2,220円 ( 2,442円 ) | 在庫品1日目当日出荷可能 |
2,412円 ( 2,653円 ) | 在庫品1日目当日出荷可能 |
2,592円 ( 2,851円 ) | 在庫品1日目当日出荷可能 |
5,772円 ( 6,349円 ) | 在庫品1日目当日出荷可能 |
6,444円 ( 7,088円 ) | 在庫品1日目当日出荷可能 |
7,212円 ( 7,933円 ) | 在庫品1日目当日出荷可能 |
1,332円 ( 1,465円 ) | 在庫品1日目当日出荷可能 |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
1,524円 ( 1,676円 ) | 在庫品1日目当日出荷可能 |
1,596円 ( 1,756円 ) | 在庫品1日目当日出荷可能 |
1,788円 ( 1,967円 ) | 在庫品1日目当日出荷可能 |
4,860円 ( 5,346円 ) | 在庫品1日目当日出荷可能 |
5,532円 ( 6,085円 ) | 在庫品1日目当日出荷可能 |
6,120円 ( 6,732円 ) | 在庫品1日目当日出荷可能 |
1,872円 ( 2,059円 ) | 在庫品1日目当日出荷可能 |
1,956円 ( 2,152円 ) | 在庫品1日目当日出荷可能 |
2,064円 ( 2,270円 ) | 在庫品1日目当日出荷可能 |
2,136円 ( 2,350円 ) | 在庫品1日目当日出荷可能 |
2,328円 ( 2,561円 ) | 在庫品1日目当日出荷可能 |
6,144円 ( 6,758円 ) | 在庫品1日目当日出荷可能 |
6,972円 ( 7,669円 ) | 在庫品1日目当日出荷可能 |
7,800円 ( 8,580円 ) | 在庫品1日目当日出荷可能 |
2,472円 ( 2,719円 ) | 在庫品1日目当日出荷可能 |
2,556円 ( 2,812円 ) | 在庫品1日目当日出荷可能 |
2,664円 ( 2,930円 ) | 在庫品1日目当日出荷可能 |
2,832円 ( 3,115円 ) | 在庫品1日目当日出荷可能 |
3,024円 ( 3,326円 ) | 在庫品1日目当日出荷可能 |
6,936円 ( 7,630円 ) | 在庫品1日目当日出荷可能 |
7,764円 ( 8,540円 ) | 在庫品1日目当日出荷可能 |
8,772円 ( 9,649円 ) | 在庫品1日目当日出荷可能 |
1,800円 ( 1,980円 ) | 在庫品1日目当日出荷可能 |
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
1,944円 ( 2,138円 ) | 在庫品1日目当日出荷可能 |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
2,208円 ( 2,429円 ) | 在庫品1日目当日出荷可能 |
6,024円 ( 6,626円 ) | 在庫品1日目当日出荷可能 |
6,852円 ( 7,537円 ) | 在庫品1日目当日出荷可能 |
7,680円 ( 8,448円 ) | 在庫品1日目当日出荷可能 |
刃合せ用ハイテン・厚板打ち抜き用ショルダー式Mタイプリテーナー （厚さ３０mm）のレビュー
この商品のレビューはありません
