NC対応ハイテン・厚板打ち抜き用ショルダー式Mタイプリテーナー （厚さ３０mm）
- 通常単価(税別)
- 1,656円～8,772円
- 税込単価
- 1,822円～9,649円
通常出荷日：在庫品1日目当日出荷可能
NC対応のハイテン材・厚板打ち抜き用のショルダーリテーナです。材質はS45Cの生材です。Dayton規...
詳細を確認
未確定：候補が48型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

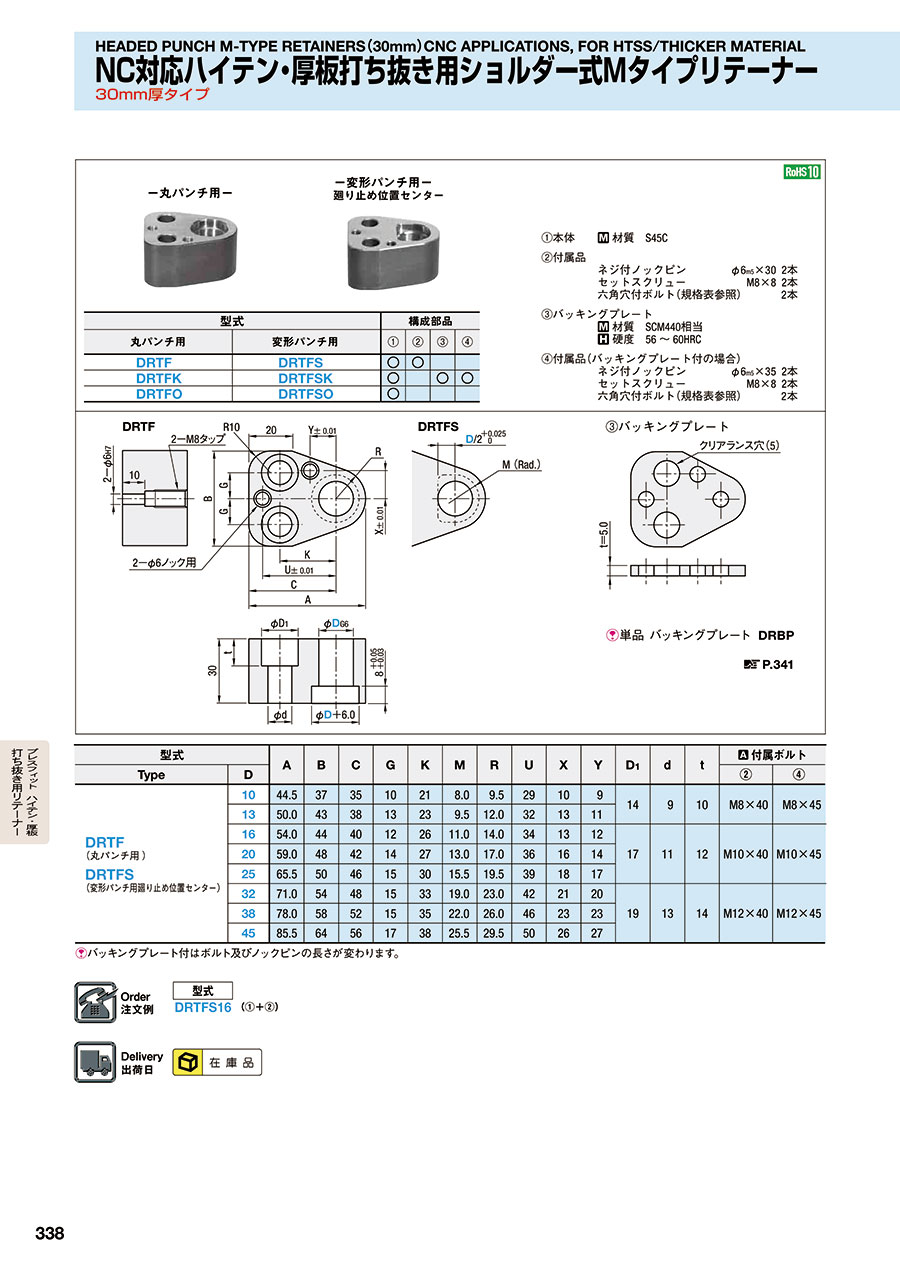

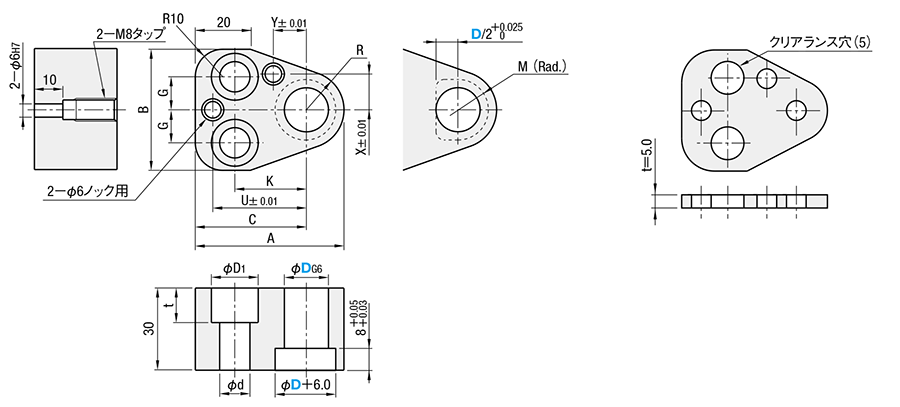

外形図・製品仕様
DRTF③バッキングプレートDRTFS
[ ! ]単品 バッキングプレート：DRBP
>> P.341
| 型式 | 構成部品 | ||||
|---|---|---|---|---|---|
| 丸パンチ用 | 変形パンチ用 | （1） | （2） | （3） | （4） |
| DRTF | DRTFS | ○ | ○ | ||
| DRTFK | DRTFSK | ○ | ○ | ○ | |
| DRTFO | DRTFSO | ○ | |||
- （1）本体
[ M ]材質：S45C - （2）付属品
ネジ付ノックピン：φ6m5×30 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：2本 - （3）バッキングプレート
[ M ]材質：SCM440相当
[ H ]硬度：56～60HRC - （4）付属品（バッキングプレート付の場合）
ネジ付ノックピン：φ6m5×35 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：2本
規格表
| 型式 | A | B | C | G | K | M | R | U | X | Y | D1 | d | t | [ A ]付属ボルト | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | （2） | （4） | |||||||||||||
| DRTF （丸パンチ用） DRTFS （変形パンチ用廻り止め位置センター） | 10 | 44.5 | 37 | 35 | 10 | 21 | 8.0 | 9.5 | 29 | 10 | 9 | 14 | 9 | 10 | M8×40 | M8×45 |
| 13 | 50.0 | 43 | 38 | 13 | 23 | 9.5 | 12.0 | 32 | 13 | 11 | ||||||
| 16 | 54.0 | 44 | 40 | 12 | 26 | 11.0 | 14.0 | 34 | 13 | 12 | 17 | 11 | 12 | M10×40 | M10×45 | |
| 20 | 59.0 | 48 | 42 | 14 | 27 | 13.0 | 17.0 | 36 | 16 | 14 | ||||||
| 25 | 65.5 | 50 | 46 | 15 | 30 | 15.5 | 19.5 | 39 | 18 | 17 | ||||||
| 32 | 71.0 | 54 | 48 | 15 | 33 | 19.0 | 23.0 | 42 | 21 | 20 | 19 | 13 | 14 | M12×40 | M12×45 | |
| 38 | 78.0 | 58 | 52 | 15 | 35 | 22.0 | 26.0 | 46 | 23 | 23 | ||||||
| 45 | 85.5 | 64 | 56 | 17 | 38 | 25.5 | 29.5 | 50 | 26 | 27 | ||||||
[ ! ]バッキングプレート付はボルト及びノックピンの長さが変わります。
