NC対応ハイテン・厚板打ち抜き用ショルダー式Mタイプリテーナー （厚さ３５mm）
- 通常単価(税別)
- 2,220円～3,720円
- 税込単価
- 2,442円～4,092円
通常出荷日：在庫品1日目当日出荷可能
NC対応のハイテン材・厚板打ち抜き用のショルダーリテーナです。材質はSCM440相当の、硬度35~45...
詳細を確認
未確定：候補が30型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

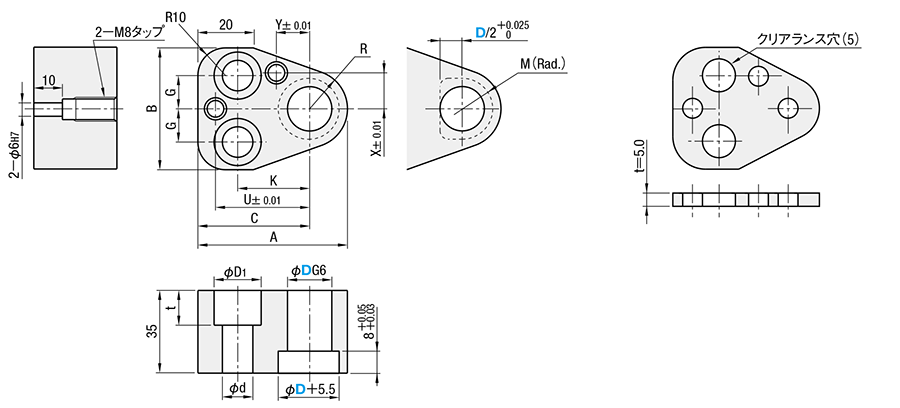

外形図・製品仕様

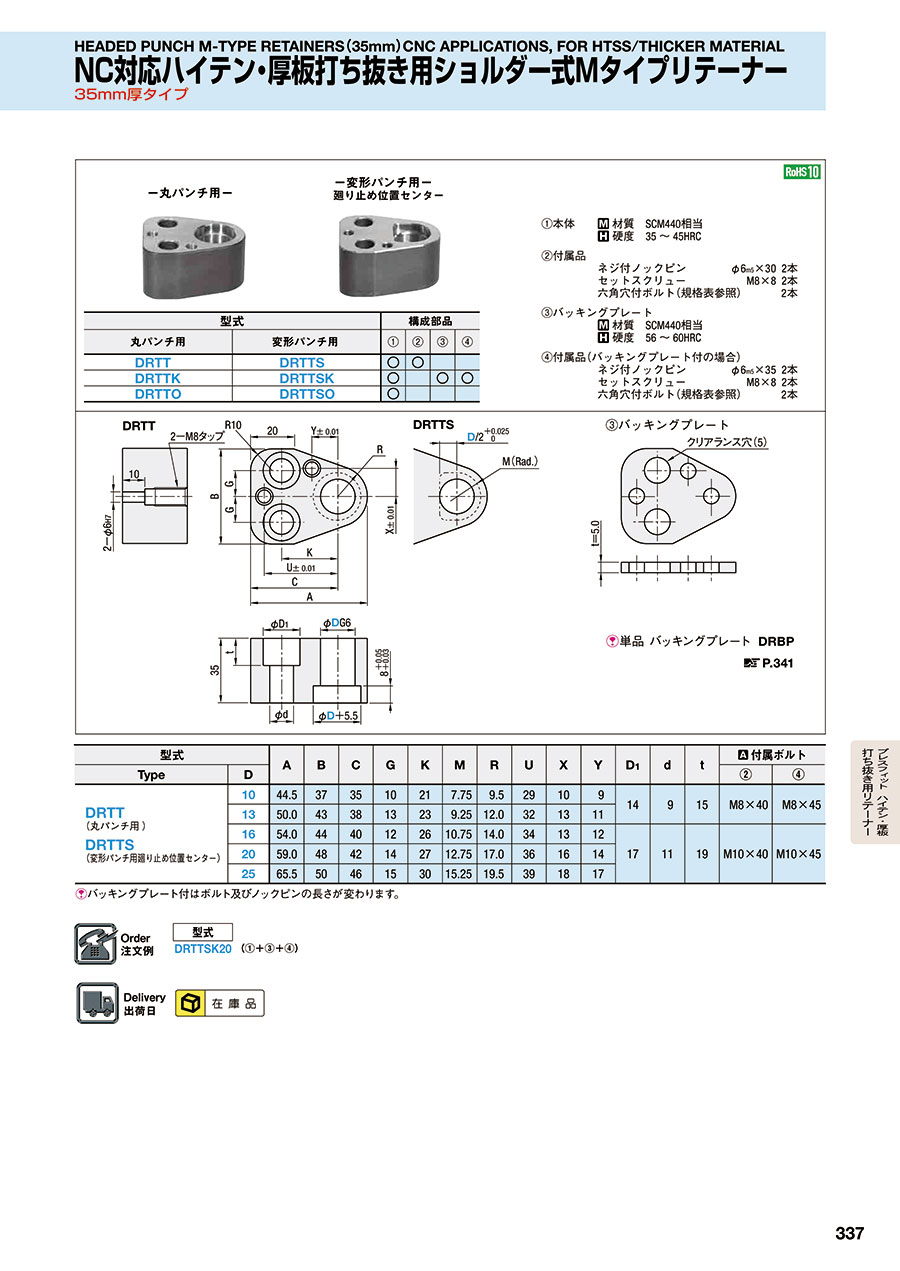

DRTT③バッキングプレートDRTTS
[ ! ]単品 バッキングプレート：DRBP
>> P.341
| 型式 | 構成部品 | ||||
|---|---|---|---|---|---|
| 丸パンチ用 | 変形パンチ用 | （1） | （2） | （3） | （4） |
| DRTT | DRTTS | ○ | ○ | ||
| DRTTK | DRTTSK | ○ | ○ | ○ | |
| DRTTO | DRTTSO | ○ | |||
- （1）本体
[ M ]材質：SCM440相当
[ H ]硬度：35～45HRC - （2）付属品
ネジ付ノックピン：φ6m5×30 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：2本 - （3）バッキングプレート
[ M ]材質：SCM440相当
[ H ]硬度：56～60HRC - （4）付属品（バッキングプレート付の場合）
ネジ付ノックピン：φ6m5×35 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：2本
規格表
| 型式 | A | B | C | G | K | M | R | U | X | Y | D1 | d | t | [ A ]付属ボルト | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | （2） | （4） | |||||||||||||
| DRTT （丸パンチ用） DRTTS （変形パンチ用廻り止め位置センター） | 10 | 44.5 | 37 | 35 | 10 | 21 | 7.75 | 9.5 | 29 | 10 | 9 | 14 | 9 | 15 | M8×40 | M8×45 |
| 13 | 50.0 | 43 | 38 | 13 | 23 | 9.25 | 12.0 | 32 | 13 | 11 | ||||||
| 16 | 54.0 | 44 | 40 | 12 | 26 | 10.75 | 14.0 | 34 | 13 | 12 | 17 | 11 | 19 | M10×40 | M10×45 | |
| 20 | 59.0 | 48 | 42 | 14 | 27 | 12.75 | 17.0 | 36 | 16 | 14 | ||||||
| 25 | 65.5 | 50 | 46 | 15 | 30 | 15.25 | 19.5 | 39 | 18 | 17 | ||||||
[ ! ]バッキングプレート付はボルト及びノックピンの長さが変わります。
注文例
| 型式 | ||
| DRTTSK20 | (①＋③＋④) |
出荷日
 | 在庫品 |
