NC対応ハイテン・厚板打ち抜き用エコノミータイプショルダー式リテーナー （厚さ３０mm）
- 通常単価(税別)
- 1,884円～8,472円
- 税込単価
- 2,072円～9,319円
通常出荷日：在庫品1日目～11日目一部当日出荷可能
NC対応のハイテン材・厚板打ち抜き用のショルダーリテーナです。材質はS45Cの生材です。Dayton規...
詳細を確認
未確定：候補が48型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

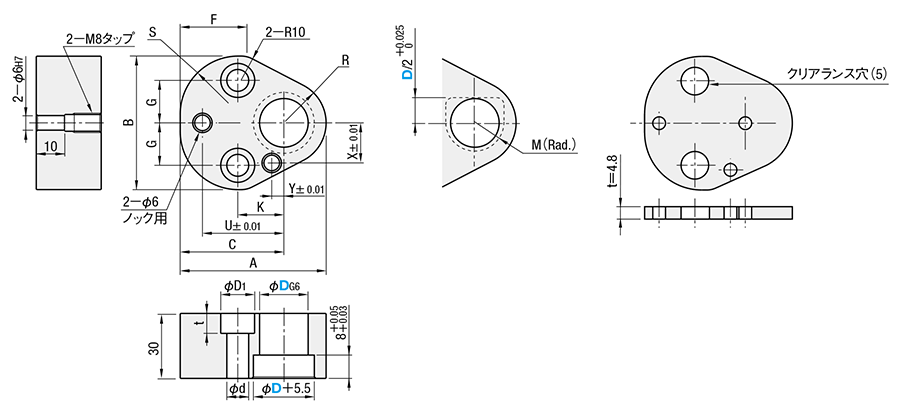

外形図・製品仕様

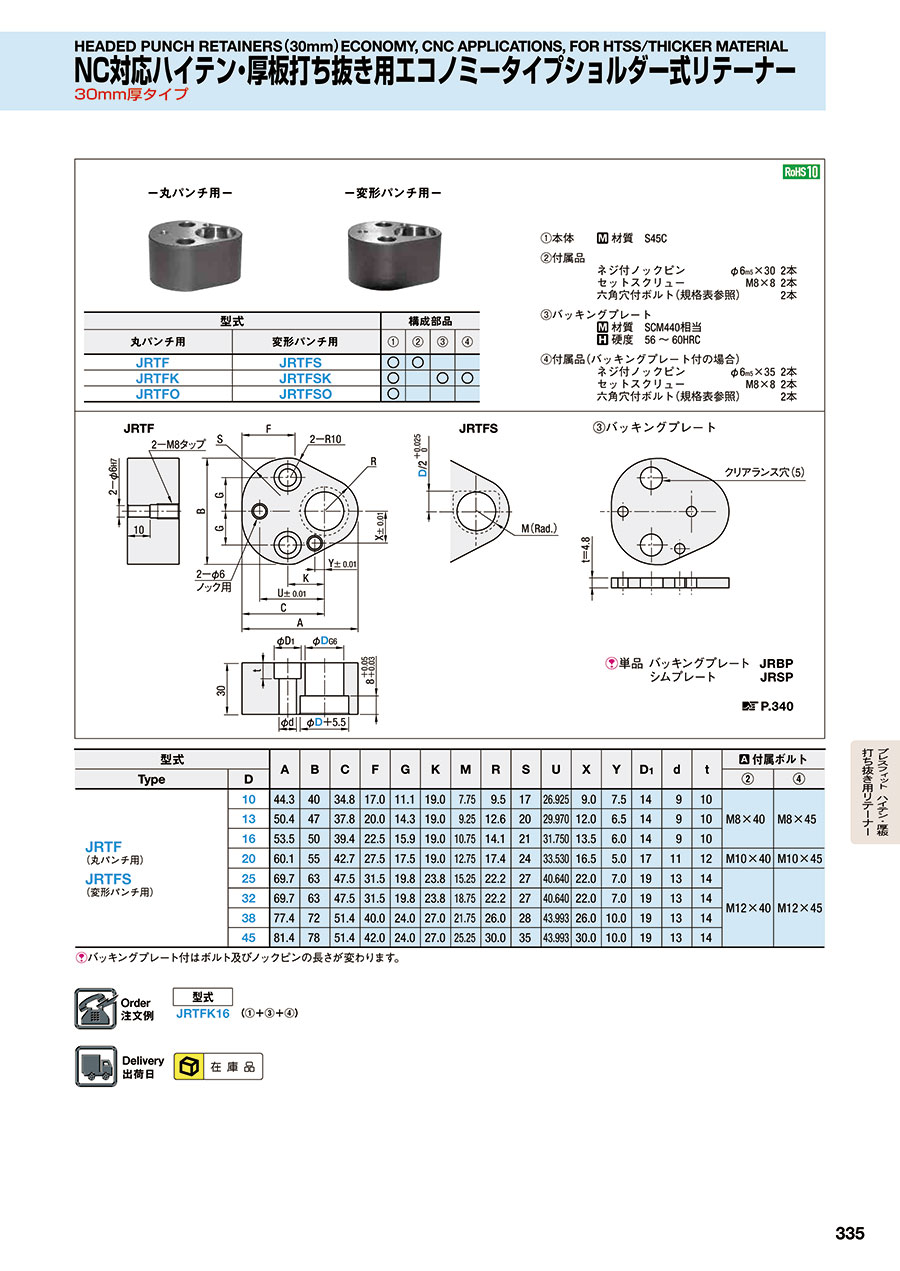

JRTF③バッキングプレートJRTFS
[ ! ]単品 バッキングプレート：JRBP／シムプレート：JRSP
>> P.340
| 型式 | 構成部品 | ||||
|---|---|---|---|---|---|
| 丸パンチ用 | 変形パンチ用 | （1） | （2） | （3） | （4） |
| JRTF | JRTFS | ○ | ○ | ||
| JRTFK | JRTFSK | ○ | ○ | ○ | |
| JRTFO | JRTFSO | ○ | |||
- （1）本体
[ M ]材質：S45C - （2）付属品
ネジ付ノックピン：φ6m5×30 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：2本 - （3）バッキングプレート
[ M ]材質：SCM440相当
[ H ]硬度：56～60HRC - （4）付属品（バッキングプレート付の場合）
ネジ付ノックピン：φ6m5×35 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：2本
規格表
| 型式 | A | B | C | F | G | K | M | R | S | U | X | Y | D1 | d | t | [ A ]付属ボルト | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | （2） | （4） | |||||||||||||||
| JRTF （丸パンチ用） JRTFS （変形パンチ用） | 10 | 44.3 | 40 | 34.8 | 17.0 | 11.1 | 19.0 | 7.75 | 9.5 | 17 | 26.925 | 9.0 | 7.5 | 14 | 9 | 10 | M8×40 | M8×45 |
| 13 | 50.4 | 47 | 37.8 | 20.0 | 14.3 | 19.0 | 9.25 | 12.6 | 20 | 29.970 | 12.0 | 6.5 | 14 | 9 | 10 | |||
| 16 | 53.5 | 50 | 39.4 | 22.5 | 15.9 | 19.0 | 10.75 | 14.1 | 21 | 31.750 | 13.5 | 6.0 | 14 | 9 | 10 | |||
| 20 | 60.1 | 55 | 42.7 | 27.5 | 17.5 | 19.0 | 12.75 | 17.4 | 24 | 33.530 | 16.5 | 5.0 | 17 | 11 | 12 | M10×40 | M10×45 | |
| 25 | 69.7 | 63 | 47.5 | 31.5 | 19.8 | 23.8 | 15.25 | 22.2 | 27 | 40.640 | 22.0 | 7.0 | 19 | 13 | 14 | M12×40 | M12×45 | |
| 32 | 69.7 | 63 | 47.5 | 31.5 | 19.8 | 23.8 | 18.75 | 22.2 | 27 | 40.640 | 22.0 | 7.0 | 19 | 13 | 14 | |||
| 38 | 77.4 | 72 | 51.4 | 40.0 | 24.0 | 27.0 | 21.75 | 26.0 | 28 | 43.993 | 26.0 | 10.0 | 19 | 13 | 14 | |||
| 45 | 81.4 | 78 | 51.4 | 42.0 | 24.0 | 27.0 | 25.25 | 30.0 | 35 | 43.993 | 30.0 | 10.0 | 19 | 13 | 14 | |||
[ ! ]バッキングプレート付はボルト及びノックピンの長さが変わります。
注文例
| 型式 | ||
| JRTFK16 | (①＋③＋④) |
出荷日
 | 在庫品 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,968円 ( 2,165円 ) | 在庫品1日目当日出荷可能 |
2,100円 ( 2,310円 ) | 在庫品1日目当日出荷可能 |
2,172円 ( 2,389円 ) | 在庫品1日目当日出荷可能 |
2,244円 ( 2,468円 ) | 在庫品1日目当日出荷可能 |
2,436円 ( 2,680円 ) | 在庫品1日目当日出荷可能 |
4,176円 ( 4,594円 ) | 在庫品1日目当日出荷可能 |
5,028円 ( 5,531円 ) | 在庫品1日目当日出荷可能 |
5,592円 ( 6,151円 ) | 在庫品1日目当日出荷可能 |
2,952円 ( 3,247円 ) | 在庫品1日目当日出荷可能 |
3,084円 ( 3,392円 ) | 在庫品1日目当日出荷可能 |
3,156円 ( 3,472円 ) | 在庫品1日目当日出荷可能 |
3,312円 ( 3,643円 ) | 在庫品1日目当日出荷可能 |
3,660円 ( 4,026円 ) | 在庫品1日目当日出荷可能 |
5,400円 ( 5,940円 ) | 在庫品1日目当日出荷可能 |
6,468円 ( 7,115円 ) | 在庫品1日目当日出荷可能 |
7,032円 ( 7,735円 ) | 在庫品1日目当日出荷可能 |
1,884円 ( 2,072円 ) | 在庫品1日目当日出荷可能 |
2,004円 ( 2,204円 ) | 在庫品1日目当日出荷可能 |
2,076円 ( 2,284円 ) | 在庫品1日目当日出荷可能 |
2,148円 ( 2,363円 ) | 在庫品1日目当日出荷可能 |
2,328円 ( 2,561円 ) | 在庫品1日目当日出荷可能 |
4,056円 ( 4,462円 ) | 在庫品1日目当日出荷可能 |
4,908円 ( 5,399円 ) | 在庫品1日目当日出荷可能 |
5,472円 ( 6,019円 ) | 在庫品1日目当日出荷可能 |
2,412円 ( 2,653円 ) | 在庫品1日目当日出荷可能 |
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
2,640円 ( 2,904円 ) | 在庫品1日目当日出荷可能 |
2,760円 ( 3,036円 ) | 在庫品1日目当日出荷可能 |
4,764円 ( 5,240円 ) | 在庫品1日目当日出荷可能 |
6,228円 ( 6,851円 ) | 在庫品1日目当日出荷可能 |
7,032円 ( 7,735円 ) | 在庫品1日目当日出荷可能 |
3,396円 ( 3,736円 ) | 在庫品1日目当日出荷可能 |
3,504円 ( 3,854円 ) | 在庫品1日目当日出荷可能 |
3,504円 ( 3,854円 ) | 在庫品1日目当日出荷可能 |
3,708円 ( 4,079円 ) | 在庫品1日目当日出荷可能 |
3,984円 ( 4,382円 ) | 在庫品1日目当日出荷可能 |
5,988円 ( 6,587円 ) | 在庫品1日目当日出荷可能 |
7,668円 ( 8,435円 ) | 在庫品1日目当日出荷可能 |
8,472円 ( 9,319円 ) | 在庫品1日目当日出荷可能 |
2,328円 ( 2,561円 ) | 在庫品1日目当日出荷可能 |
2,424円 ( 2,666円 ) | 在庫品1日目当日出荷可能 |
2,424円 ( 2,666円 ) | 11日目 |
2,544円 ( 2,798円 ) | 在庫品1日目当日出荷可能 |
2,652円 ( 2,917円 ) | 在庫品1日目当日出荷可能 |
4,644円 ( 5,108円 ) | 在庫品1日目当日出荷可能 |
6,108円 ( 6,719円 ) | 在庫品1日目当日出荷可能 |
6,912円 ( 7,603円 ) | 在庫品1日目当日出荷可能 |
