NC対応ボルト一本締めタイプショルダー式リテーナー （厚さ２５mm）
- 通常単価(税別)
- 1,440円～3,768円
- 税込単価
- 1,584円～4,145円
通常出荷日：在庫品1日目当日出荷可能
NC対応のショルダーリテーナです。一本締めのため本体サイズが小さく、省スペースへの取付に適しています。...
詳細を確認
未確定：候補が36型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

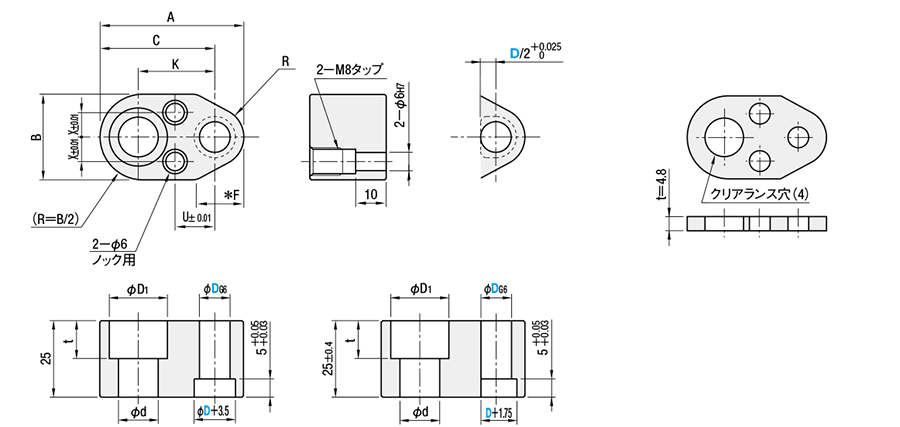

外形図・製品仕様
ORT③バッキングプレートORTS＊F寸法はD＝10,13,16, 32のみ
[ ! ]単品 バッキングプレート：ORBP／シムプレート：ORSP
>> P.341
| 型式 | 構成部品 | ||||
|---|---|---|---|---|---|
| 丸パンチ用 | 変形パンチ用 | （1） | （2） | （3） | （4） |
| ORT | ORTS | ○ | ○ | ||
| ORTK | ORTSK | ○ | ○ | ○ | |
| ORTO | ORTSO | ○ | |||
- （1）本体
[ M ]材質：S45C - （2）付属品
ネジ付ノックピン：φ6m5×20 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：1本 - （3）バッキングプレート
[ M ]材質：SCM440相当
[ H ]硬度：56～60HRC - （4）付属品（バッキングプレート付の場合）
ネジ付ノックピン：φ6m5×25 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：1本
規格表
| 型式 | A | B | C | F | K | R | U | X | D1 | d | t | [ A ]付属ボルト | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | （2） | （4） | |||||||||||
| ORT （丸パンチ用） ORTS （変形パンチ用廻り止め位置センター） | 10 | 47 | 28 | 37.5 | 15.5 | 25.0 | 9.5 | 13.0 | 8.0 | 19.0 | 13.0 | 13.0 | M12×40 | M12×45 |
| 13 | 50 | 28 | 37.5 | 12.5 | 25.0 | 12.5 | 13.0 | 8.0 | 19.0 | 13.0 | 13.0 | |||
| 16 | 52 | 32 | 38.0 | 14.0 | 25.0 | 14.0 | 13.0 | 8.0 | 19.0 | 13.0 | 13.0 | |||
| 20 | 55 | 35 | 37.5 | - | 25.0 | 17.5 | 14.0 | 11.0 | 19.0 | 13.0 | 13.0 | |||
| 25 | 73 | 44 | 51.0 | - | 35.0 | 22.0 | 20.0 | 15.0 | 25.0 | 17.0 | 10.0 | M16×45 | M16×50 | |
| 32 | 73 | 50 | 51.0 | 22.0 | 35.0 | 22.0 | 20.0 | 15.0 | 25.0 | 17.0 | 10.0 | （低頭ボルト） | ||
[ ! ]バッキングプレート付はボルト及びノックピンの長さが変わります。
注文例
| 型式 | ||
| ORTS20 | (①＋②) |
出荷日
 | 在庫品 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,524円 ( 1,676円 ) | 在庫品1日目当日出荷可能 |
1,608円 ( 1,769円 ) | 在庫品1日目当日出荷可能 |
1,704円 ( 1,874円 ) | 在庫品1日目当日出荷可能 |
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
2,400円 ( 2,640円 ) | 在庫品1日目当日出荷可能 |
2,508円 ( 2,759円 ) | 在庫品1日目当日出荷可能 |
2,592円 ( 2,851円 ) | 在庫品1日目当日出荷可能 |
2,688円 ( 2,957円 ) | 在庫品1日目当日出荷可能 |
2,928円 ( 3,221円 ) | 在庫品1日目当日出荷可能 |
3,228円 ( 3,551円 ) | 在庫品1日目当日出荷可能 |
3,624円 ( 3,986円 ) | 在庫品1日目当日出荷可能 |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
1,512円 ( 1,663円 ) | 在庫品1日目当日出荷可能 |
1,608円 ( 1,769円 ) | 在庫品1日目当日出荷可能 |
1,764円 ( 1,940円 ) | 在庫品1日目当日出荷可能 |
2,052円 ( 2,257円 ) | 在庫品1日目当日出荷可能 |
2,280円 ( 2,508円 ) | 在庫品1日目当日出荷可能 |
1,668円 ( 1,835円 ) | 在庫品1日目当日出荷可能 |
1,740円 ( 1,914円 ) | 在庫品1日目当日出荷可能 |
1,848円 ( 2,033円 ) | 在庫品1日目当日出荷可能 |
2,004円 ( 2,204円 ) | 在庫品1日目当日出荷可能 |
2,316円 ( 2,548円 ) | 在庫品1日目当日出荷可能 |
2,544円 ( 2,798円 ) | 在庫品1日目当日出荷可能 |
2,652円 ( 2,917円 ) | 在庫品1日目当日出荷可能 |
2,724円 ( 2,996円 ) | 在庫品1日目当日出荷可能 |
2,832円 ( 3,115円 ) | 在庫品1日目当日出荷可能 |
3,072円 ( 3,379円 ) | 在庫品1日目当日出荷可能 |
3,384円 ( 3,722円 ) | 在庫品1日目当日出荷可能 |
3,768円 ( 4,145円 ) | 在庫品1日目当日出荷可能 |
1,584円 ( 1,742円 ) | 在庫品1日目当日出荷可能 |
1,644円 ( 1,808円 ) | 在庫品1日目当日出荷可能 |
1,752円 ( 1,927円 ) | 在庫品1日目当日出荷可能 |
1,908円 ( 2,099円 ) | 在庫品1日目当日出荷可能 |
2,208円 ( 2,429円 ) | 在庫品1日目当日出荷可能 |
2,424円 ( 2,666円 ) | 在庫品1日目当日出荷可能 |
