刃合せ用ショルダー式Mタイプリテーナー （厚さ３０mm）
- 通常単価(税別)
- 1,020円～3,456円
- 税込単価
- 1,122円～3,802円
通常出荷日：在庫品1日目当日出荷可能
刃合せ用の厚さ30mmタイプのショルダーリテーナです。Dayton規格のパンチをご利用下さい。
未確定：候補が48型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

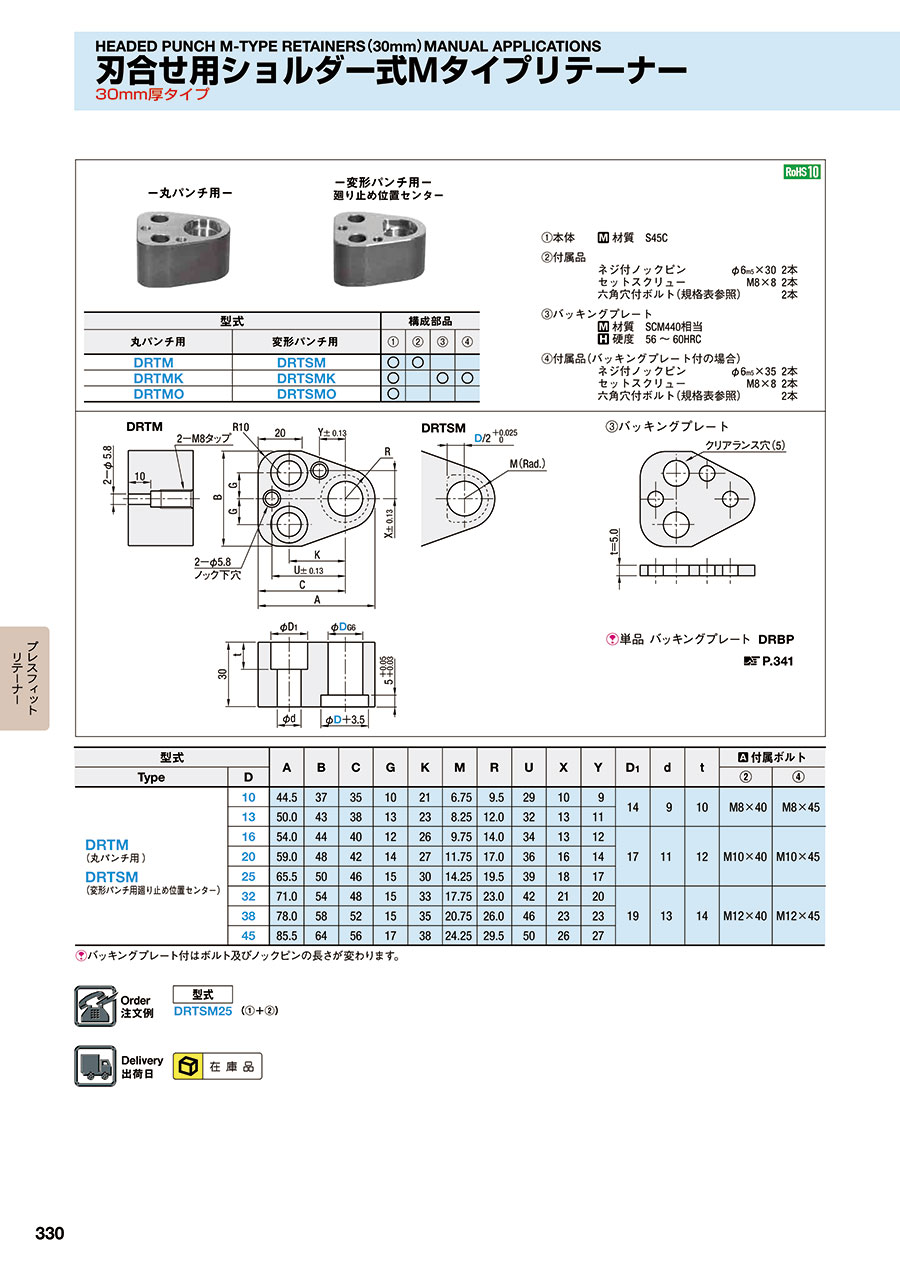

外形図・製品仕様
DRTM③バッキングプレートDRTSM
[ ! ]単品 バッキングプレート：DRBP
>> P.341
| 型式 | 構成部品 | ||||
|---|---|---|---|---|---|
| 丸パンチ用 | 変形パンチ用 | （1） | （2） | （3） | （4） |
| DRTM | DRTSM | ○ | ○ | ||
| DRTMK | DRTSMK | ○ | ○ | ○ | |
| DRTMO | DRTSMO | ○ | |||
- （1）本体
[ M ]材質：S45C - （2）付属品
ネジ付ノックピン：φ6m5×30 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：2本 - （3）バッキングプレート
[ M ]材質：SCM440相当
[ H ]硬度：56～60HRC - （4）付属品（バッキングプレート付の場合）
ネジ付ノックピン：φ6m5×35 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：2本
規格表
| 型式 | A | B | C | G | K | M | R | U | X | Y | D1 | d | t | [ A ]付属ボルト | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | （2） | （4） | |||||||||||||
| DRTM （丸パンチ用） DRTSM （変形パンチ用廻り止め位置センター） | 10 | 44.5 | 37 | 35 | 10 | 21 | 6.75 | 9.5 | 29 | 10 | 9 | 14 | 9 | 10 | M8×40 | M8×45 |
| 13 | 50.0 | 43 | 38 | 13 | 23 | 8.25 | 12.0 | 32 | 13 | 11 | ||||||
| 16 | 54.0 | 44 | 40 | 12 | 26 | 9.75 | 14.0 | 34 | 13 | 12 | 17 | 11 | 12 | M10×40 | M10×45 | |
| 20 | 59.0 | 48 | 42 | 14 | 27 | 11.75 | 17.0 | 36 | 16 | 14 | ||||||
| 25 | 65.5 | 50 | 46 | 15 | 30 | 14.25 | 19.5 | 39 | 18 | 17 | ||||||
| 32 | 71.0 | 54 | 48 | 15 | 33 | 17.75 | 23.0 | 42 | 21 | 20 | 19 | 13 | 14 | M12×40 | M12×45 | |
| 38 | 78.0 | 58 | 52 | 15 | 35 | 20.75 | 26.0 | 46 | 23 | 23 | ||||||
| 45 | 85.5 | 64 | 56 | 17 | 38 | 24.25 | 29.5 | 50 | 26 | 27 | ||||||
[ ! ]バッキングプレート付はボルト及びノックピンの長さが変わります。
注文例
| 型式 | ||
| DRTSM25 | (①＋②) |
出荷日
 | 在庫品 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,116円 ( 1,228円 ) | 在庫品1日目当日出荷可能 |
1,200円 ( 1,320円 ) | 在庫品1日目当日出荷可能 |
1,272円 ( 1,399円 ) | 在庫品1日目当日出荷可能 |
1,344円 ( 1,478円 ) | 在庫品1日目当日出荷可能 |
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
1,728円 ( 1,901円 ) | 在庫品1日目当日出荷可能 |
2,028円 ( 2,231円 ) | 在庫品1日目当日出荷可能 |
2,340円 ( 2,574円 ) | 在庫品1日目当日出荷可能 |
1,716円 ( 1,888円 ) | 在庫品1日目当日出荷可能 |
1,800円 ( 1,980円 ) | 在庫品1日目当日出荷可能 |
1,872円 ( 2,059円 ) | 在庫品1日目当日出荷可能 |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
2,196円 ( 2,416円 ) | 在庫品1日目当日出荷可能 |
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
2,820円 ( 3,102円 ) | 在庫品1日目当日出荷可能 |
3,312円 ( 3,643円 ) | 在庫品1日目当日出荷可能 |
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
1,104円 ( 1,214円 ) | 在庫品1日目当日出荷可能 |
1,176円 ( 1,294円 ) | 在庫品1日目当日出荷可能 |
1,248円 ( 1,373円 ) | 在庫品1日目当日出荷可能 |
1,404円 ( 1,544円 ) | 在庫品1日目当日出荷可能 |
1,608円 ( 1,769円 ) | 在庫品1日目当日出荷可能 |
1,920円 ( 2,112円 ) | 在庫品1日目当日出荷可能 |
2,208円 ( 2,429円 ) | 在庫品1日目当日出荷可能 |
1,272円 ( 1,399円 ) | 在庫品1日目当日出荷可能 |
1,344円 ( 1,478円 ) | 在庫品1日目当日出荷可能 |
1,428円 ( 1,571円 ) | 在庫品1日目当日出荷可能 |
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
1,656円 ( 1,822円 ) | 在庫品1日目当日出荷可能 |
1,884円 ( 2,072円 ) | 在庫品1日目当日出荷可能 |
2,172円 ( 2,389円 ) | 在庫品1日目当日出荷可能 |
2,484円 ( 2,732円 ) | 在庫品1日目当日出荷可能 |
1,872円 ( 2,059円 ) | 在庫品1日目当日出荷可能 |
1,944円 ( 2,138円 ) | 在庫品1日目当日出荷可能 |
2,028円 ( 2,231円 ) | 在庫品1日目当日出荷可能 |
2,196円 ( 2,416円 ) | 在庫品1日目当日出荷可能 |
2,352円 ( 2,587円 ) | 在庫品1日目当日出荷可能 |
2,676円 ( 2,944円 ) | 在庫品1日目当日出荷可能 |
2,964円 ( 3,260円 ) | 在庫品1日目当日出荷可能 |
3,456円 ( 3,802円 ) | 在庫品1日目当日出荷可能 |
1,188円 ( 1,307円 ) | 在庫品1日目当日出荷可能 |
1,248円 ( 1,373円 ) | 在庫品1日目当日出荷可能 |
1,332円 ( 1,465円 ) | 在庫品1日目当日出荷可能 |
1,404円 ( 1,544円 ) | 在庫品1日目当日出荷可能 |
1,560円 ( 1,716円 ) | 在庫品1日目当日出荷可能 |
1,752円 ( 1,927円 ) | 在庫品1日目当日出荷可能 |
2,064円 ( 2,270円 ) | 在庫品1日目当日出荷可能 |
2,376円 ( 2,614円 ) | 在庫品1日目当日出荷可能 |
