ショルダー式リテーナー （厚さ２５mm）
- 通常単価(税別)
- 1,500円～4,092円
- 税込単価
- 1,650円～4,501円
通常出荷日：在庫品1日目当日出荷可能
TYPEによってNC用と刃合わせ用がありますので、ご注文の際はご注意ください。Dayton規格のパンチ...
詳細を確認
未確定：候補が54型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

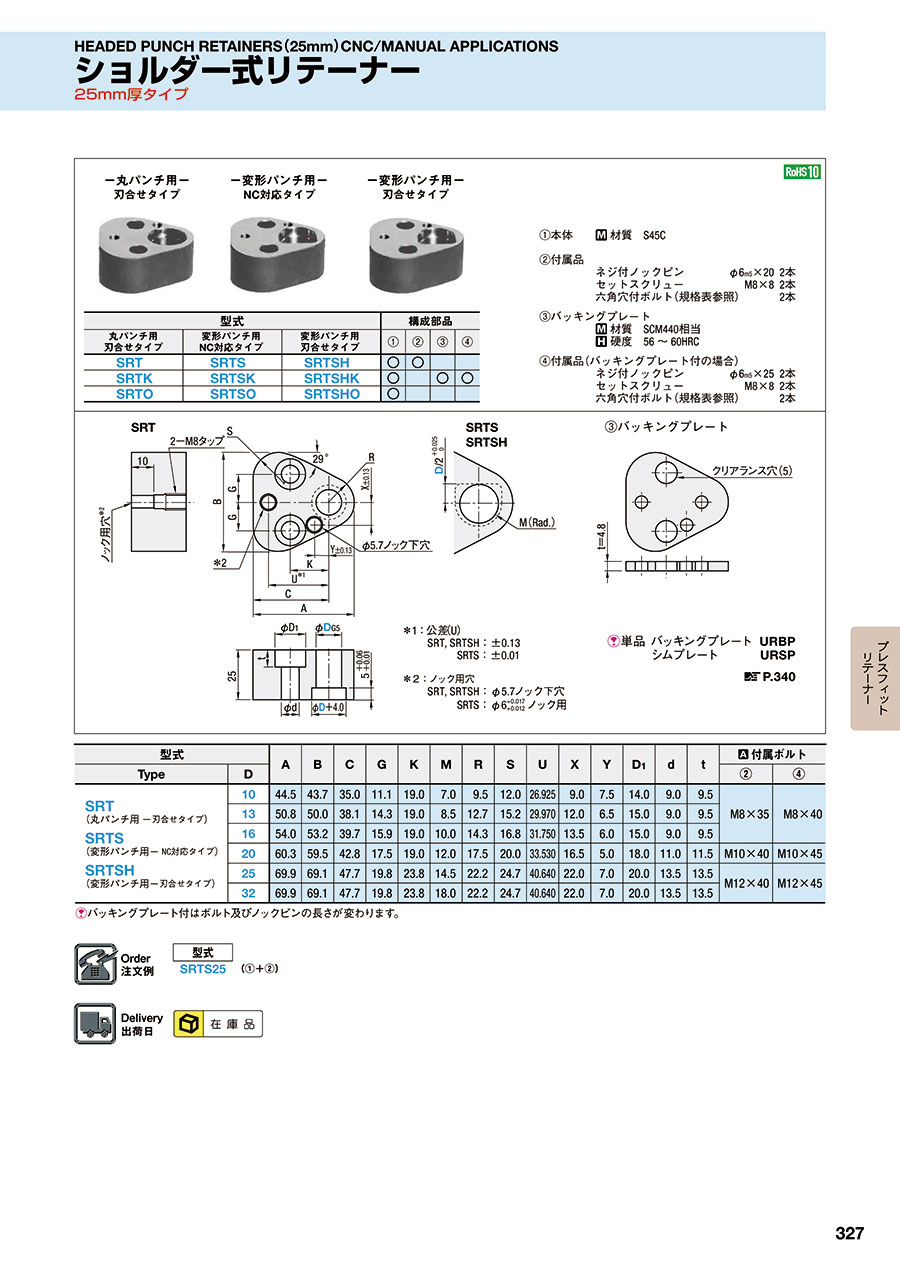

外形図・製品仕様
SRT③バッキングプレート＊1：公差（U）
SRT, SRTSH：±0.13
SRTS：±0.01
＊2：ノック用穴
SRT, SRTSH：φ5.7ノック下穴
SRTS：φ6+0.017+0.012ノック用
SRTS
SRTSH
SRT, SRTSH：±0.13
SRTS：±0.01
＊2：ノック用穴
SRT, SRTSH：φ5.7ノック下穴
SRTS：φ6+0.017+0.012ノック用
SRTS
SRTSH
[ ! ]単品 バッキングプレート：URBP／シムプレート：URSP
>> P.340
| 型式 | 構成部品 | |||||
|---|---|---|---|---|---|---|
| 丸パンチ用 刃合せタイプ | 変形パンチ用 NC対応タイプ | 変形パンチ用 刃合せタイプ | （1） | （2） | （3） | （4） |
| SRT | SRTS | SRTSH | ○ | ○ | ||
| SRTK | SRTSK | SRTSHK | ○ | ○ | ○ | |
| SRTO | SRTSO | SRTSHO | ○ | |||
- （1）本体
[ M ]材質：S45C - （2）付属品
ネジ付ノックピン：φ6m5×20 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：2本 - （3）バッキングプレート
[ M ]材質：SCM440相当
[ H ]硬度：56～60HRC - （4）付属品（バッキングプレート付の場合）
ネジ付ノックピン：φ6m5×25 2本
セットスクリュー：M8×8 2本
六角穴付ボルト（規格表参照）：2本
規格表
| 型式 | A | B | C | G | K | M | R | S | U | X | Y | D1 | d | t | [ A ]付属ボルト | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | （2） | （4） | ||||||||||||||
| SRT （丸パンチ用－刃合せタイプ） SRTS （変形パンチ用－NC対応タイプ） SRTSH （変形パンチ用－刃合せタイプ） | 10 | 44.5 | 43.7 | 35.0 | 11.1 | 19.0 | 7.0 | 9.5 | 12.0 | 26.925 | 9.0 | 7.5 | 14.0 | 9.0 | 9.5 | M8×35 | M8×40 |
| 13 | 50.8 | 50.0 | 38.1 | 14.3 | 19.0 | 8.5 | 12.7 | 15.2 | 29.970 | 12.0 | 6.5 | 15.0 | 9.0 | 9.5 | |||
| 16 | 54.0 | 53.2 | 39.7 | 15.9 | 19.0 | 10.0 | 14.3 | 16.8 | 31.750 | 13.5 | 6.0 | 15.0 | 9.0 | 9.5 | |||
| 20 | 60.3 | 59.5 | 42.8 | 17.5 | 19.0 | 12.0 | 17.5 | 20.0 | 33.530 | 16.5 | 5.0 | 18.0 | 11.0 | 11.5 | M10×40 | M10×45 | |
| 25 | 69.9 | 69.1 | 47.7 | 19.8 | 23.8 | 14.5 | 22.2 | 24.7 | 40.640 | 22.0 | 7.0 | 20.0 | 13.5 | 13.5 | M12×40 | M12×45 | |
| 32 | 69.9 | 69.1 | 47.7 | 19.8 | 23.8 | 18.0 | 22.2 | 24.7 | 40.640 | 22.0 | 7.0 | 20.0 | 13.5 | 13.5 | |||
[ ! ]バッキングプレート付はボルト及びノックピンの長さが変わります。
注文例
| 型式 | ||
| SRTS25 | (①＋②) |
出荷日
 | 在庫品 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,584円 ( 1,742円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,800円 ( 1,980円 ) | 在庫品1日目当日出荷可能 |
1,896円 ( 2,086円 ) | 在庫品1日目当日出荷可能 |
2,100円 ( 2,310円 ) | 在庫品1日目当日出荷可能 |
2,424円 ( 2,666円 ) | 在庫品1日目当日出荷可能 |
2,220円 ( 2,442円 ) | 在庫品1日目当日出荷可能 |
2,316円 ( 2,548円 ) | 在庫品1日目当日出荷可能 |
2,436円 ( 2,680円 ) | 在庫品1日目当日出荷可能 |
2,532円 ( 2,785円 ) | 在庫品1日目当日出荷可能 |
2,676円 ( 2,944円 ) | 在庫品1日目当日出荷可能 |
3,060円 ( 3,366円 ) | 在庫品1日目当日出荷可能 |
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
1,584円 ( 1,742円 ) | 在庫品1日目当日出荷可能 |
1,704円 ( 1,874円 ) | 在庫品1日目当日出荷可能 |
1,800円 ( 1,980円 ) | 在庫品1日目当日出荷可能 |
1,992円 ( 2,191円 ) | 在庫品1日目当日出荷可能 |
2,304円 ( 2,534円 ) | 在庫品1日目当日出荷可能 |
2,100円 ( 2,310円 ) | 在庫品1日目当日出荷可能 |
2,184円 ( 2,402円 ) | 在庫品1日目当日出荷可能 |
2,376円 ( 2,614円 ) | 在庫品1日目当日出荷可能 |
2,484円 ( 2,732円 ) | 在庫品1日目当日出荷可能 |
2,736円 ( 3,010円 ) | 在庫品1日目当日出荷可能 |
3,108円 ( 3,419円 ) | 在庫品1日目当日出荷可能 |
1,932円 ( 2,125円 ) | 在庫品1日目当日出荷可能 |
2,016円 ( 2,218円 ) | 在庫品1日目当日出荷可能 |
2,172円 ( 2,389円 ) | 在庫品1日目当日出荷可能 |
2,280円 ( 2,508円 ) | 在庫品1日目当日出荷可能 |
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
2,868円 ( 3,155円 ) | 在庫品1日目当日出荷可能 |
2,568円 ( 2,825円 ) | 在庫品1日目当日出荷可能 |
2,676円 ( 2,944円 ) | 在庫品1日目当日出荷可能 |
2,808円 ( 3,089円 ) | 在庫品1日目当日出荷可能 |
2,916円 ( 3,208円 ) | 在庫品1日目当日出荷可能 |
3,156円 ( 3,472円 ) | 在庫品1日目当日出荷可能 |
3,504円 ( 3,854円 ) | 在庫品1日目当日出荷可能 |
1,848円 ( 2,033円 ) | 在庫品1日目当日出荷可能 |
1,920円 ( 2,112円 ) | 在庫品1日目当日出荷可能 |
2,076円 ( 2,284円 ) | 在庫品1日目当日出荷可能 |
2,184円 ( 2,402円 ) | 在庫品1日目当日出荷可能 |
2,412円 ( 2,653円 ) | 在庫品1日目当日出荷可能 |
2,748円 ( 3,023円 ) | 在庫品1日目当日出荷可能 |
2,736円 ( 3,010円 ) | 在庫品1日目当日出荷可能 |
2,820円 ( 3,102円 ) | 在庫品1日目当日出荷可能 |
3,012円 ( 3,313円 ) | 在庫品1日目当日出荷可能 |
3,120円 ( 3,432円 ) | 在庫品1日目当日出荷可能 |
3,372円 ( 3,709円 ) | 在庫品1日目当日出荷可能 |
4,092円 ( 4,501円 ) | 在庫品1日目当日出荷可能 |
2,016円 ( 2,218円 ) | 在庫品1日目当日出荷可能 |
2,088円 ( 2,297円 ) | 在庫品1日目当日出荷可能 |
2,280円 ( 2,508円 ) | 在庫品1日目当日出荷可能 |
2,388円 ( 2,627円 ) | 在庫品1日目当日出荷可能 |
2,628円 ( 2,891円 ) | 在庫品1日目当日出荷可能 |
2,988円 ( 3,287円 ) | 在庫品1日目当日出荷可能 |
