ポジティブピックアップレギュラーパイロット 材質SKH51(M2)相当－TiCN処理－
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
XCNコーティング（より高硬度、低摩擦性に優れたTiCNコーティング） P.318

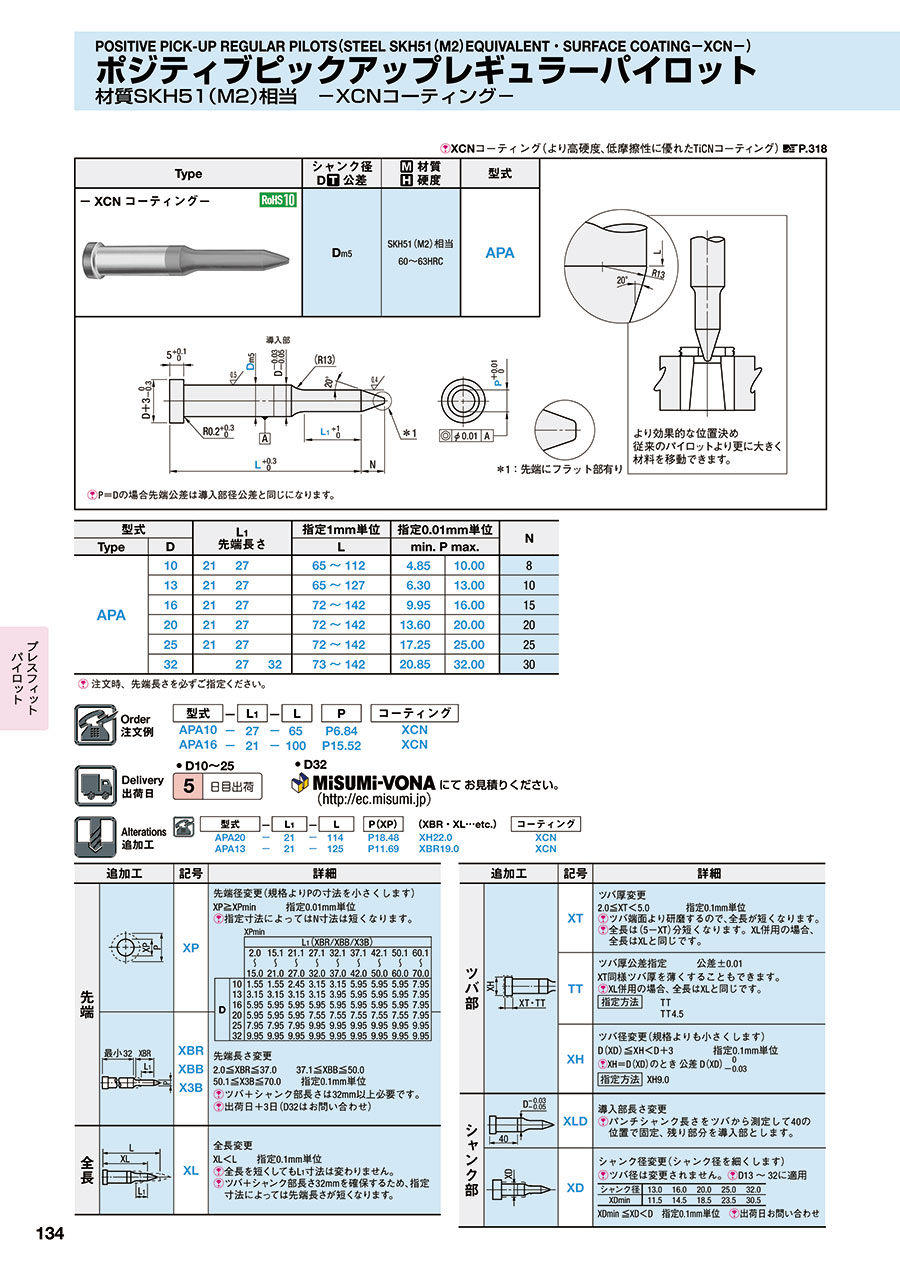

外形図・製品仕様
P=Dの場合先端公差は導入部径公差と同じになります。
| シャンク径 D公差 | 材質 硬度 | 型式 |
|---|---|---|
| Dm5 | SKH51（M2）相当 60～63HRC | APA |
規格表
| 型式 | L1 先端長さ | 指定1mm単位 | 指定0.01mm単位 | N | ||||
|---|---|---|---|---|---|---|---|---|
| Type | D | L | min. P max. | |||||
| APA | 10 | 21 | 27 | 65～112 | 4.85 | 10.00 | 8 | |
| 13 | 21 | 27 | 65～127 | 6.30 | 13.00 | 10 | ||
| 16 | 21 | 27 | 72～142 | 9.95 | 16.00 | 15 | ||
| 20 | 21 | 27 | 72～142 | 13.60 | 20.00 | 20 | ||
| 25 | 21 | 27 | 72～142 | 17.25 | 25.00 | 25 | ||
| 32 | 27 | 32 | 73～142 | 20.85 | 32.00 | 30 | ||
注文時、先端長さを必ずご指定ください。
注文例
出荷日
- D32
型番確定後、右部に表示される「価格を確認」を押してお見積りください。
