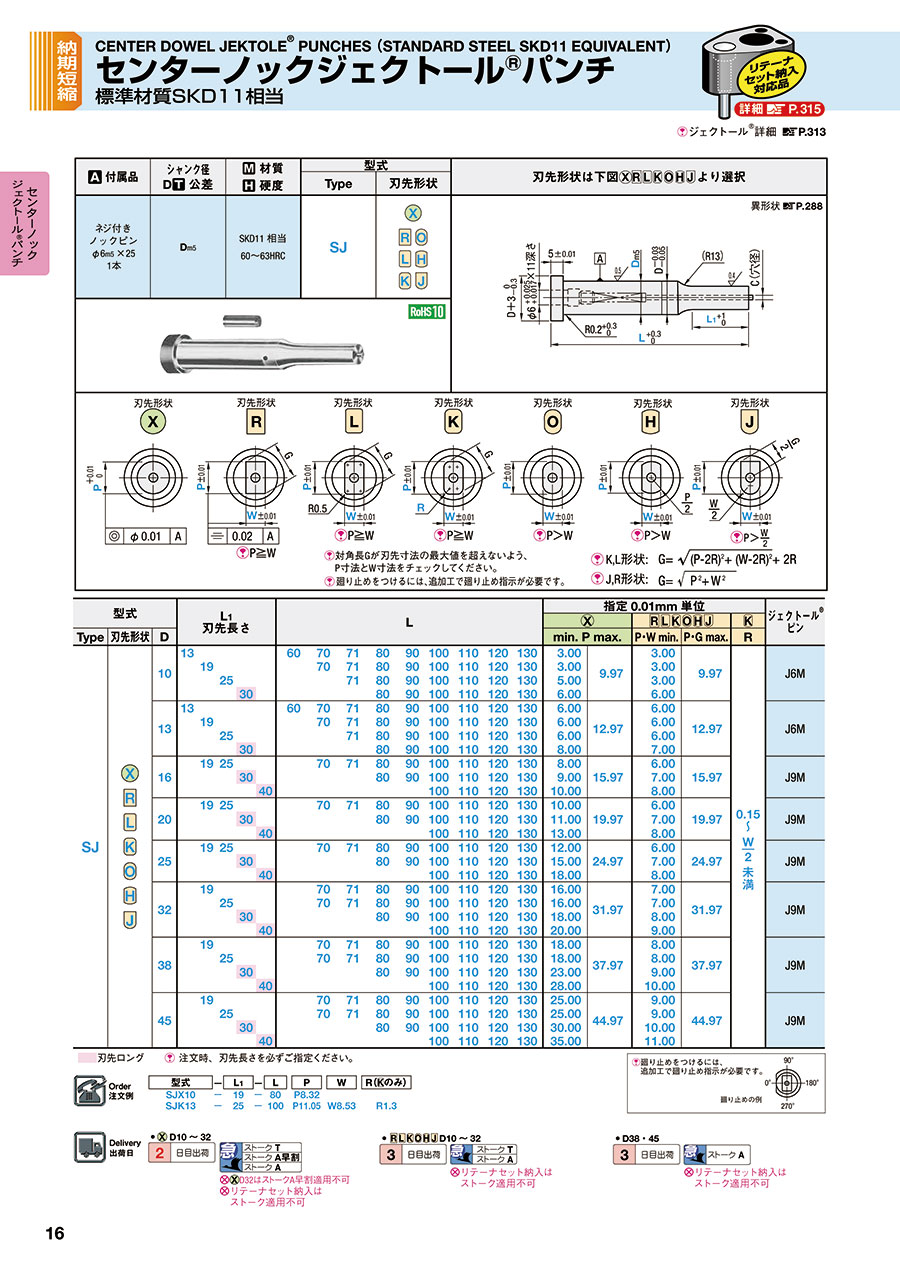

センターノックジェクトール®パンチ標準材質SKD11相当・指定材質SKH51(M2)相当

Name: センターノックジェクトール®パンチ 標準材質SKD11相当・指定材質SKH51(M2)相当
Brand: DAYTON
SKU: 250000000029
Rating: 5 (1 reviews)

カタログ

通常単価(税別): -

税込単価: -

通常出荷日：2日目～28日目一部当日出荷可能

つば部にパンチ位置決め用のノック穴を持つDAYTONセンターノックジェクトール®パンチです。材質はダイ...

詳細を確認

55.0

PDFは最新の情報ではありませんので、WEBページの内容をご確認ください。

よく一緒に見られています

DAYTON

センターノックジェクトール®パンチ標準材質SKD11相当・指定材質SKH51相当－TiCN処理－

通常出荷日：2 日目～

よく一緒に見られています

DAYTON

センターノックジェクトール®パンチ標準材質SKD11相当－UDLCコーティング－

通常出荷日：16 日目

未確定：候補が376型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

[ ! ]ジェクトール®詳細>> P.313

外形図・製品仕様

刃先形状は下図

より選択

異形状>>こちら

>> P.288

[ A ]付属品	シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
[ A ]付属品	シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	Type	刃先形状
ネジ付きノックピン φ6_m5×25 1本	D_m5	SKD11相当 60～63HRC	SJ

刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W [ ! ]P≧W [ ! ]P≧W

刃先形状 刃先形状 刃先形状 [ ! ]P＞W2 [ ! ]P＞W [ ! ]P＞W [ ! ]K,L形状：

[ ! ]J,R形状：

[ ! ]対角長Gが刃先寸法の最大値を超えないよう、P寸法とW寸法をチェックしてください。
[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

規格表

型式			L₁ 刃先長さ					L									指定0.01mm単位					ジェクトール® ピン
型式
Type	刃先形状	D															min. P max.		P・W min.	P・G max.	R
SJ		10	13					60	70	71	80	90	100	110	120	130	3.00	9.97	3.00	9.97	0.15〜W2未満	J6M
				19					70	71	80	90	100	110	120	130	3.00		3.00
					25					71	80	90	100	110	120	130	5.00		3.00
						30					80	90	100	110	120	130	6.00		6.00
		13	13					60	70	71	80	90	100	110	120	130	6.00	12.97	6.00	12.97		J6M
				19					70	71	80	90	100	110	120	130	6.00		6.00
					25					71	80	90	100	110	120	130	6.00		6.00
						30					80	90	100	110	120	130	8.00		7.00
		16		19	25				70	71	80	90	100	110	120	130	8.00	15.97	6.00	15.97		J9M
						30					80	90	100	110	120	130	9.00		7.00
							40						100	110	120	130	10.00		8.00
		20		19	25				70	71	80	90	100	110	120	130	10.00	19.97	6.00	19.97		J9M
						30					80	90	100	110	120	130	11.00		7.00
							40						100	110	120	130	13.00		8.00
		25		19	25				70	71	80	90	100	110	120	130	12.00	24.97	6.00	24.97		J9M
						30					80	90	100	110	120	130	15.00		7.00
							40						100	110	120	130	18.00		8.00
		32		19					70	71	80	90	100	110	120	130	16.00	31.97	7.00	31.97		J9M
					25				70	71	80	90	100	110	120	130	16.00		7.00
						30					80	90	100	110	120	130	18.00		8.00
							40						100	110	120	130	20.00		9.00
		38		19					70	71	80	90	100	110	120	130	18.00	37.97	8.00	37.97		J9M
					25				70	71	80	90	100	110	120	130	18.00		8.00
						30					80	90	100	110	120	130	23.00		9.00
							40						100	110	120	130	28.00		10.00
		45		19					70	71	80	90	100	110	120	130	25.00	44.97	9.00	44.97		J9M
					25				70	71	80	90	100	110	120	130	25.00		9.00
						30					80	90	100	110	120	130	30.00		10.00
							40						100	110	120	130	35.00		11.00

レギュラーパンチ標準材質SKD11相当-DLCコーティング- 規格表6 刃先ロング
[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式	－	L₁	－	L	P	W	R(のみ)
SJX10	－	19	－	80	P8.32
SJK13	－	25	－	100	P11.05	W8.53	R1.3

廻り止めの例

センターノックジェクトール®パンチ標準材質SKD11相当・指定材質SKH51(M2)相当注文例2

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。

出荷日

・D10～32

・

D10～32

・D38・45

日目出荷

急	ストークT
	ストークA早割
	ストークA

[ NG ]

D32はストークA早割適用不可

[ NG ]リテーナセット納入は
ストーク適用不可

日目出荷

急	ストークT
	ストークA

[ NG ]リテーナセット納入は
ストーク適用不可

日目出荷

急

ストークA

[ NG ]リテーナセット納入は
ストーク適用不可

追加工

型式

－

L₁

－

P(XP)

W(XW)

のみ)

(XBR・XL・X2…etc.)

SJX10

－

XP2.90

XBR15

SJH20

－

100

P17.51

W16.27

XL95

X89－ANG90－DP1.0－LG95

追加工

記号

刃先形状

刃先

XP
XW

刃先寸法変更 (規格よりP・Wの寸法を小さくします)
XP・XW≧XP・XWmin
指定0.01mm単位

		XPmin
		L₁₍XBR/XBB)
		2.0	8.1	13.1	19.1	25.1	30.1	35.1
		～	～	～	～	～	～	～
		8.0	13.0	19.0	25.0	30.0	35.0	40.0
D	10	2.8	2.8	2.8	3.0	4.0	–	–
	13	4.0	4.0	4.0	4.0	4.0	–	–
	16	6.0	6.0	6.0	6.0	6.0	6.0	6.0
	20	6.0	6.0	6.0	6.0	7.6	7.6	7.6
	25	8.0	8.0	8.0	8.0	10.0	10.0	10.0
	32	10.0	10.0	10.0	10.0	10.0	10.0	10.0
	38	18.0	18.0	18.0	18.0	18.0	25.0	28.0
	45	25.0	25.0	25.0	25.0	25.0	32.0	35.0

XP・XWmin
L₁₍XBR/XBB)
2.0	8.1	13.1	19.1	25.1	30.1	35.1
～	～	～	～	～	～	～
8.0	13.0	19.0	25.0	30.0	35.0	40.0
2.8	2.8	3.0	3.0	4.0	–	–
4.0	4.0	4.0	4.0	4.0	–	–
5.0	5.0	5.0	5.0	6.0	6.0	6.0
5.0	5.0	5.0	5.0	6.0	6.0	6.0
5.0	5.0	5.0	5.0	6.0	6.0	6.0
6.0	6.0	6.0	6.0	7.0	7.2	7.2
8.0	8.0	8.0	8.0	8.0	10.0	10.0
9.0	9.0	9.0	9.0	9.0	11.0	11.0

XBR
XBB

刃先長さ変更　
2.0≦XBR≦L₁ 指定0.1mm単位
35.1≦XBB≦L₁ 指定0.1mm単位
[ ! ]XBRは35.0以下でご指定ください。

[ ! ]XL(LL)併用の場合、
最大刃先長さXBR(XBB)max＝L₁max－(L－XL(LL))

[ ! ]ツバ＋シャンク部長さは27mm以上必要です。
[ ! ]XP・XW追加工の記載内の表にご注意ください

刃先側端面R加工
0.3≦XR≦1.0
指定0.1mm単位
XR≦(P－C－0.5)/2
C寸法詳細>>こちら
[ NG ]XC・XAR・XS併用不可
[ NG ]ストーク適用不可

－

刃先側端面C面取り加工
0.3≦XC≦1.0
指定0.1mm単位
XC≦(P－C－0.5)/2
C寸法詳細>>こちら
[ NG ]XR・XAR・XS併用不可
[ NG ]ストーク適用不可

－

XAR

刃先側端面逆テーパー加工
0＜XAR≦10
指定1°単位
1.0≦BB＜L₁
指定0.1mm単位
[ ! ]D10の場合、P≧6.0かつL₁≦15.0
[ ! ]出荷日＋1日
[ NG ]XR・XC・XS併用不可
[ NG ]ストーク適用不可
指定方法 XAR5－BB2.0

－

XS20

刃先シャー角追加
パンチ荷重軽減・カス
上がり対策として刃先に
シャー角をつけることが
できます。
[ ! ]出荷日＋1日

－

XS21

XS22

[ ! ]詳細・指定方法は>>こちら
[ NG ]XR・XC・XAR・LL併用不可
[ NG ]ストーク適用不可

全長

全長変更
XL＜L　　　指定0.1mm単位
[ ! ]刃先から短くするので、L₁寸法も自動的に短くなります。
[ ! ]刃先長さを維持する場合はXBR(XBB)をご指定ください。

全長公差変更
L＋0.3 0 ⇒ L±0.02
[ ! ]XLと同様に全長を短くする事もできます。

指定方法 LL
LL75

その他

サイドホール不要
[ ! ]ジェクトール^®部品を抜き取ります｡

標準より小さいジェクトール^®部品
[ ! ]出荷日お問い合わせ
[ NG ]ストーク適用不可

追加工

記号

刃先形状

ツバ部

角度（ANG)

[ ! ]ノックピンに
よる廻り止め
詳細>>こちら

ツバ部廻り止め一面加工標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]追加費用はかかりません。(X形状除く)

[ ! ]F=D2

指定方法X2－ANG90

ツバ部廻り止め平行加工(二面) 標準角度指定
ANG=0・90・180・270 [ NG ]X形状角度指定不可
[ ! ]第2のキー面は第1のキー面と平行です。

[ ! ]F=D2

指定方法X3－ANG90

－

ツバ部廻り止め一面加工
任意角度指定
0＜ANG＜360 指定1°単位
指定方法X5－ANG225

－

ツバ部廻り止め平行加工
(二面)　任意角度指定
0＜ANG＜360 指定1°単位
指定方法X6－ANG225

ツバ厚変更
3.5≦XT＜5.0　　指定0.1mm単位
[ ! ]ツバ端面より研磨するので、全長が短くなります。

[ ! ]全長Lは(5－XT)分短くなります。XL併用の場合、
全長はXLと同じです。

[ NG ]リテーナーセット納入品適用不可

ツバ径変更(規格よりも小さくします)
D(XD)≦XH＜D＋3　　　　　　　　指定0.1mm単位
[ ! ]XH＝D(XD)のとき公差 D(XD) 0-0.03
[ NG ]リテーナーセット納入品適用不可
指定方法XH9.0

シャンク部

角度（ANG）

[ ! ]

[ ! ]フラットの深さは
ツバからの深さで
はなくシャンクか
らの深さです。

X81
～
X89

追加フラット加工　標準角度指定
ANG＝0・90・180・270
[ NG ]X形状角度指定不可
[ NG ]D10　X85〜X88適用不可
指定方法
X88－ANG180
X89－ANG180－DP4.0－LG20

標準

任意

深さ

長さ

X81

X91

1.5

X82

X92

1.5

X83

X93

1.5

X84

X94

1.5

全長

X85

X95

2.5

X86

X96

2.5

X87

X97

2.5

X88

X98

2.5

全長

X89

X99

寸法指定

P	≦2（	D	－DP－0.1）
G		2

X91
～
X99

追加フラット加工　任意角度指定
0＜ANG＜360 　指定1°単位　
[ NG ]X形状適用不可
[ NG ]D10　X95〜X99適用不可
指定方法
X98－ANG225
X99－ANG225－DP4.0－LG20
[ ! ]DP・LGは指定0.1mm単位

[ ! ]X89・X99で加工長さが全長の場合LG＝L(全長)
とご指定ください。

[ ! ]X81～X89追加工の記載内の表にご注意ください

XLD

導入部長さ変更

[ ! ]パンチシャンク長さをツバから測定して40の
位置で固定、残り部分を導入部とします。

シャンク径変更 (シャンク径を細くします)
[ ! ]ツバ径は変更されません。　[ ! ]D13〜32に適用

シャンク径	13.0	16.0	20.0	25.0	32.0
XDmin	11.5	14.5	18.5	23.5	30.5

XDmin≦XD＜D 　指定0.1mm単位
[ ! ]出荷日お問い合わせ　[ NG ]ストーク適用不可

ウレタンストリッパー(USH)取付加工
[ ! ]D10～32に適用
USH>>こちら

UST

鋼付きウレタン・ストリッパー(UST)取付加工
[ ! ]D10～25に適用　[ ! ]出荷日＋1日
[ ! ]UST指定時、刃先長さL₁は14をご指定ください。

UST>>こちら
[ NG ]ストーク適用不可
指定方法
UST 　 (標準位置角度90° 270°)
UST135(任意位置指定1°単位)　

>> P.312
>> P.313
>> P.314
>> P.663
>> P.671

[ ! ]ジェクトール®詳細>> P.313

外形図・製品仕様

刃先形状は下図より選択

異形状>>こちら

>> P.288

[ A ]付属品	シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	型式
[ A ]付属品	シャンク径 D[ T ]公差	[ M ]材質 [ H ]硬度	Type	刃先形状
ネジ付きノックピン φ6_m5×25 1本	D_m5	SKH51（M2）相当 60～63HRC	SJ

刃先形状刃先形状刃先形状刃先形状[ ! ]P≧W[ ! ]P≧W[ ! ]P≧W

刃先形状刃先形状刃先形状[ ! ]P>W[ ! ]P>W[ ! ]K,L形状：

[ ! ]J,R形状：

[ ! ]P>	W
	2

規格表

型式			L₁ 刃先長さ			L				指定0.01mm単位					ジェクトール® ピン
型式
Type	刃先形状	D								min. P max.		P・W min.	P・G max.	R
SJ		10	19	25		71	80	90	100	4.50	9.95	4.50	9.95	0.15〜W2未満	J6M
		13	19	25		71	80	90	100	6.00	12.95	6.00	12.95		J6M
		16	19	25		71	80	90	100	8.00	15.95	7.20	15.95		J9M
		20	19	25		71	80	90	100	10.00	19.95	8.00	19.95		J9M
		25	19	25		71	80	90	100	12.00	24.95	9.00	24.95		J9M
		32		25	30	71	80	90	100	16.00	31.95	10.00	31.95		J9M

[ ! ]注文時、刃先長さを必ずご指定ください。

注文例

型式	-	L₁	-	L	P	W	R(のみ)	指定材質
SJX16	-	25	-	80	P11.52			M2
SJL20	-	25	-	80	P12.50	W10.53		M2

廻り止めの例

[ ! ]廻り止めをつけるには、追加工で廻り止め指示が必要です。
