フェイスミルアーバH型 ダンパーヘッド

製品特長・仕様

防振機構内蔵  スマートダンパー_PAT.

• 特殊ダイナミックダンパーによりびびりをシャットアウト！
• 工具の突き出しが長い加工での高速・高能率加工を実現。

性能・試験情報

防振機構の有無による減衰波形を比較

防振機構内蔵のスマートダンパーは瞬時にびびりを減衰。
これまで突き出しの長い加工でのびびりによって起こっていた「表面粗さの低下」「加工寸法の不良」「工具寿命の低下」をスマートダンパーが一挙に解決します。

びびり抑制のメカニズム

カウンターダンパーとフリクションダンパー両方の効果を持つ、特殊防振機構を内蔵。
特にフリクションダンパーの効果を高めるために、内部のウエイト形状に工夫を行い特許を出願。これによりびびりを確実に減衰し、安定した加工を実現しました。

ダクタイル鋳鉄（FCD500）の仕上げボーリングでの加工

×=びびり発生 ○=良好 ◎仕上げ面良好

ボーリング ホルダ	切削速度Vc（m/min）
	25	50	100	150
防振機構なし	○	×	×
防振機構内蔵 スマートダンパー BBT50-CKB6DP-380	○	○	○

結果： 加工能力が6倍向上。
          切削速度UPで仕上げ面も良好であった。

切削条件

使用機械	横形M/C ビッグプラスBBT50
加工径	φ68mm
穴深さ	408mm（L/D=6）

ノーズR	R0.4
送り	0.2mm/rev
切込量	0.3mm/φ

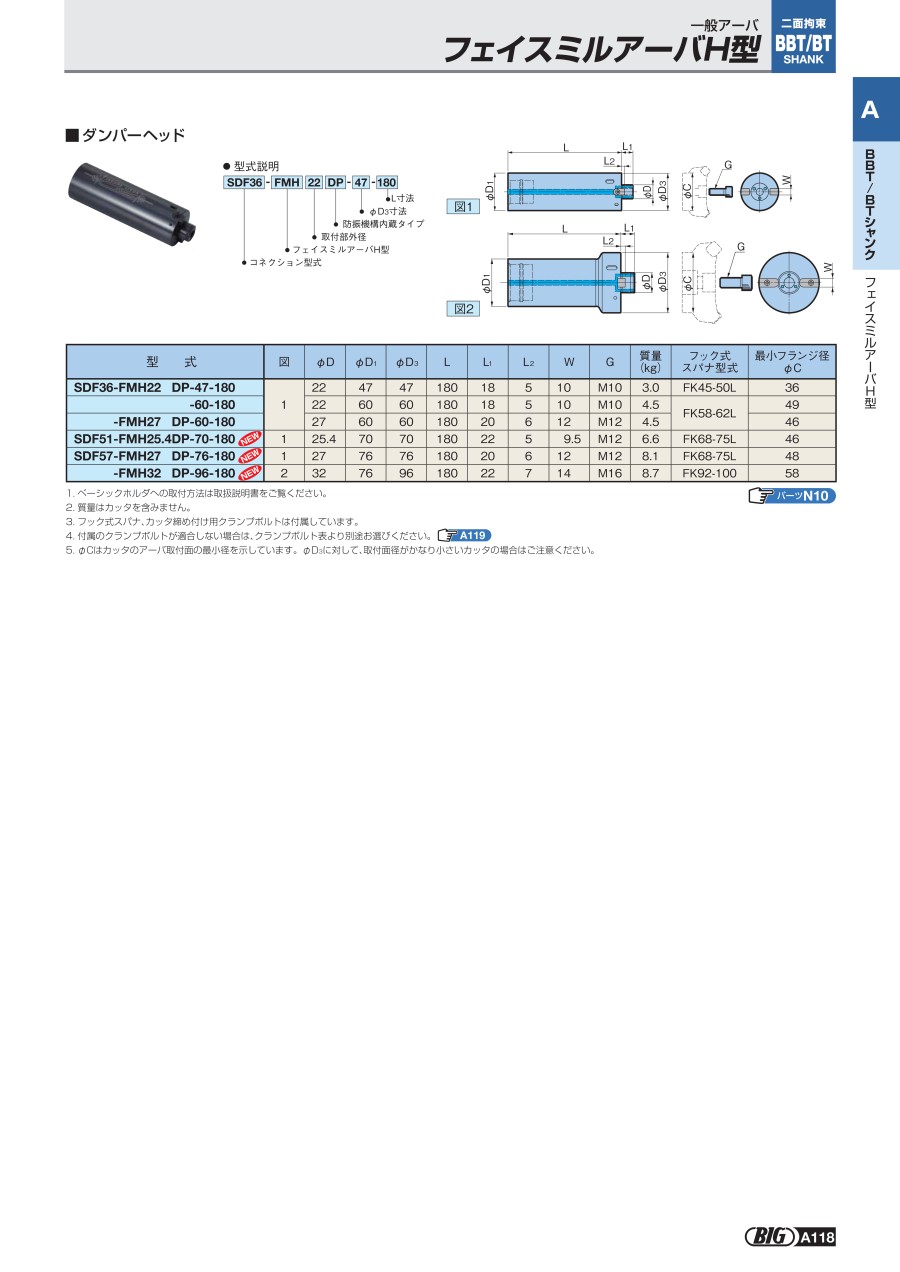

外形図

図1

図2

※寸法についてはデジタルカタログを参照ください。
