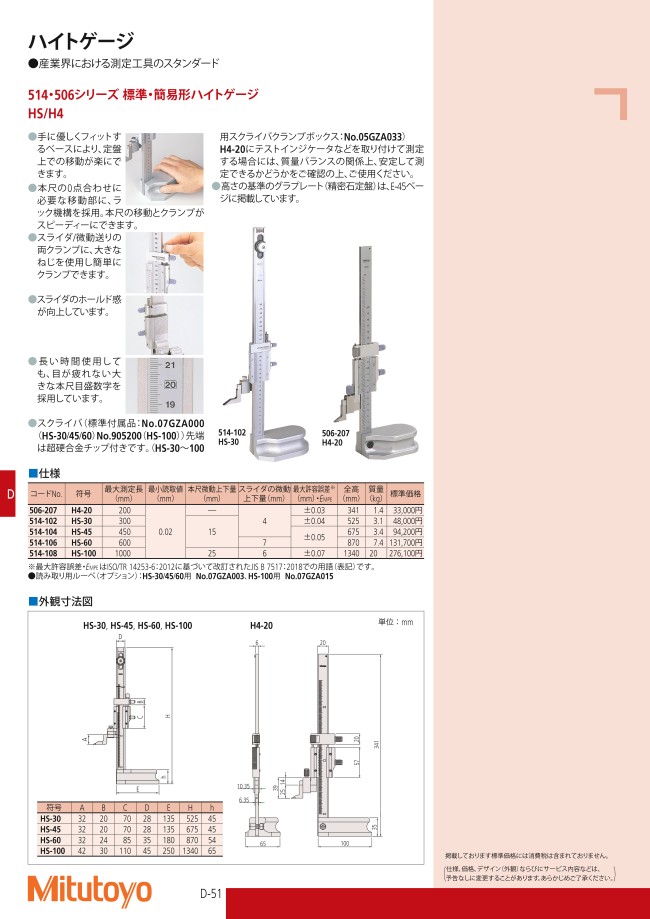

514・506シリーズ 標準・簡易形ハイトゲージ HS/H4（ミツトヨ品番） メーカー校正付
  • 506-207-KOUSEI
  • 514-102-KOUSEI
ミツトヨ

514・506シリーズ 標準・簡易形ハイトゲージ HS/H4（ミツトヨ品番） メーカー校正付

  • デジタル/アナログ
    アナログ
  • 最小表示量 (mm)
    0.02
  • 校正証明書（トレーサビリティ、検査成績書、校正証明書）
    あり
  • スクライバ先端チップ
    あり
  • 商品タイプ
    ハイトゲージ
  • 標準付属品
    スクライバ/スクライバクランプボックス

ご注意

  • この商品には校正証明書、検査成績書、トレーサビリティ体系図が付いておりますのでご注意ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • H4-20にテストインジケータなどを取り付けて測定する場合には、質量バランスの関係上、安定して測定できるかどうかをご確認の上、ご使用ください。
未確定 5 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

絞り込み条件：5 項目の仕様が未選択です

  • 測定範囲(mm)

  • 器差(mm)

  • 全高(mm)

  • スライダの微動上下量(mm)

  • 商品コード

  • タイプ

  • 出荷日

    • すべて
    • 26日以内

型番リスト

表示件数
  • 1
    • 型番
    506-207-KOUSEI
    514-102-KOUSEI
    514-104-KOUSEI
    514-106-KOUSEI
    514-108-KOUSEI

    測定範囲

    (mm)

    器差

    (mm)

    全高

    (mm)

    スライダの微動上下量

    (mm)

    商品コード

    重量

    (kg)

    本尺微動上下量

    (mm)

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    h

    (mm)

    		最小発注数量
    200
    ±0.03
    341
    4
    H4-20-KOUSEI
    1.4
    -
    25
    20
    57
    20
    35
    1個
    300
    ±0.04
    525
    4
    HS-30-KOUSEI
    3.1
    15
    32
    20
    70
    28
    45
    1個
    450
    ±0.05
    675
    4
    HS-45-KOUSEI
    3.4
    15
    32
    20
    70
    28
    45
    1個
    600
    ±0.05
    870
    7
    HS-60-KOUSEI
    7.4
    15
    32
    24
    85
    35
    54
    1個
    1000
    ±0.07
    1340
    6
    HS-100-KOUSEI
    20
    25
    42
    30
    110
    45
    65
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    47,642円
    ( 52,406円 )
    26日目
    65,462円
    ( 72,008円 )
    26日目
    116,340円
    ( 127,974円 )
    26日目
    158,848円
    ( 174,733円 )
    26日目
    317,419円
    ( 349,161円 )
    26日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・小形、軽量、小物の測定や、ケガキ作業に最適です
    ・手に優しくフィットするベースにより、定盤上での移動が楽にできます
    ・本尺の0点合わせに必要な移動部に、ラック機構を採用。本尺の移動とクランプがスピーディーにできます
    ・スライダ/微動送りの両クランプに、大きなねじを使用し簡単にクランプできます
    ・スライダのホールド感が向上しています
    ・長い時間使用しても、目が疲れない大きな本尺目盛数字を採用しています

    ご注意

    • この商品には校正証明書、検査成績書、トレーサビリティ体系図が付いておりますのでご注意ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • H4-20にテストインジケータなどを取り付けて測定する場合には、質量バランスの関係上、安定して測定できるかどうかをご確認の上、ご使用ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
