タンガロイ

内径溝入れ、旋削用バイト CTIR

内径溝入れ、旋削用バイト CTIR
通常単価(税別)
23,870円～25,440円
税込単価
26,257円～27,984円

【特長】・ねじ位置の最適化でインサートクランプ剛性を向上・スリット長さを短縮・...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • ホルダ本体には、チップは付属しておりません。
未確定：候補が5型番あります。
    数量：

    商品情報






    製品特長・仕様

    新開発の2 コーナ仕様短尺インサートを採用、内径溝入れ加工で抜群の安定性を発揮！

    高剛性ホルダ仕様

    内径溝入れ、旋削用バイト CTIR 特長-1

    CTIR**S（短尺仕様内径用ホルダ）

    ［1］耐びびり性の向上
    ［2］切りくず排出性の向上
    • ねじ位置の最適化でインサートクランプ剛性を向上
    • スリット長さを短縮
    • 大きな切りくずポケット
    内径溝入れ、旋削用バイト CTIR 特長-2
    内径溝入れ、旋削用バイト CTIR 特長-3

    ［3］内部給油機構

    • インサート背面より確実に刃先へクーラントを供給
    • 加工溝の切りくず残留を抑制
    内径溝入れ、旋削用バイト CTIR 特長-4


    性能・試験情報

    一般内径用溝入れ工具

    内径用溝入れホルダ

    内径溝入れ、旋削用バイト CTIR 一般内径用溝入れ工具

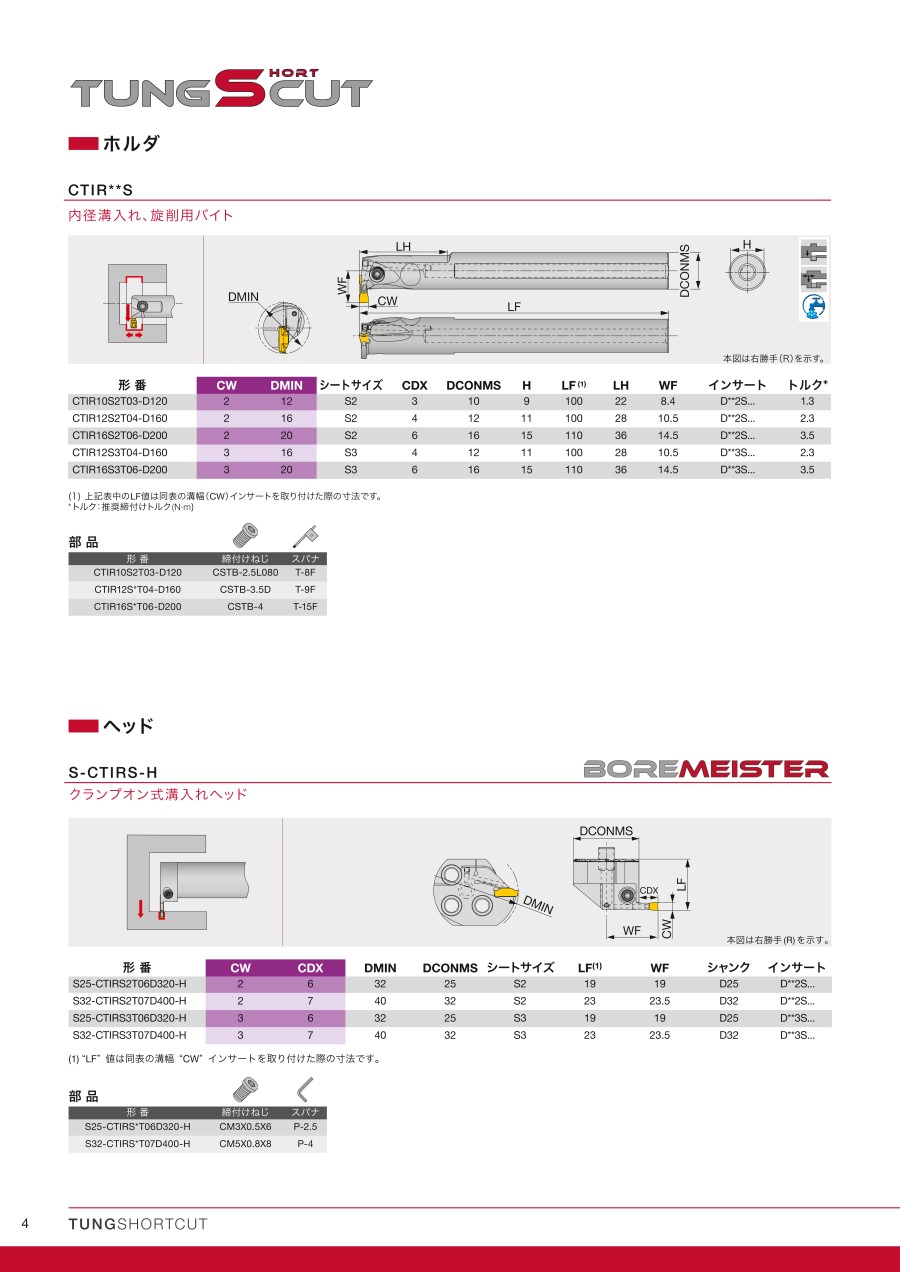

    外形図

    内径溝入れ、旋削用バイト CTIR 外形図

    本図は右勝手（R）を示す。

    ※寸法についてはデジタルカタログを参照ください。



    使用方法・事例

    加工事例

    加工部品名リングフライホイール
    ホルダCTIR16S2T06-D200CTIR16S2T06-D200
    インサートDGS2S-010DGS2S-010
    材種AH7025AH7025
    被削材SCM415SCr420
    内径溝入れ、旋削用バイト CTIR 加工事例-1内径溝入れ、旋削用バイト CTIR 加工事例-2
    切削条件切削速度 :
    Vc （m/min）    		100100
    送り :
    f （mm/rev）    		0.150.2
    溝幅 :
    CW （mm）    		22
    加工形態内径溝加工内径溝加工
    切削油水溶性切削油水溶性切削油
    結果内径溝入れ、旋削用バイト CTIR 加工事例-3
    TungShortCut は、切りくず処理性と構成刃先が改善され、1.6倍の寿命延長に成功した。    		内径溝入れ、旋削用バイト CTIR 加工事例-4
    TungShortCut は、切りくず排出性に優れるため、切りくず詰りが発生せず、工具寿命1.5 倍を達成した。


    推奨切削条件

    ISO被削材硬度推奨材種切削速度
    Vc （m/min）
    ［P］鋼
    S45C, SCM435 など    		< 300 HBAH702550 - 180
    ［M］ステンレス鋼
    SUS303, SUS304 など    		< 200 HBAH702550 - 120
    ［K］ねずみ鋳鉄
    FC250 など    		-AH702550 - 180
    ダクタイル鋳鉄
    FCD450 など    		-AH702550 - 120
    ［S］耐熱合金
    インコネル718 など    		< HRC 40AH702520 - 60
    チタン合金
    Ti-6Al-4V など    		< HRC 40AH702520 - 80


    選定サポート情報

    部品内径溝入れ、旋削用バイト CTIR 部品-1内径溝入れ、旋削用バイト CTIR 部品-2
    形番締付けねじスパナ
    CTIR10S2T03-D120CSTB-2.5L080T-8F
    CTIR12S*T04-D160CSTB-3.5DT-9F
    CTIR16S*T06-D200CSTB-4T-15F

    型番リスト

    表示件数
  • 1
    • 型番
    CTIR10S2T03-D120
    CTIR12S2T04-D160
    CTIR12S3T04-D160
    CTIR16S2T06-D200
    CTIR16S3T06-D200

    適合刃幅

    (mm)

    最小加工径

    (mm)

    最大溝深さ

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    頭部

    刃先距離

    適合チップ

    クランプねじ

    スパナ

    締付けトルク

    (N・ｍ)

    		最小発注数量
    2
    12
    3
    10
    100
    9
    22
    8.4
    D□2S□
    CSTB-2.5L080
    T-8F
    1.3
    1個
    2
    16
    4
    12
    100
    11
    28
    10.5
    D□2S□
    CSTB-3.5D
    T-9F
    2.3
    1個
    3
    16
    4
    12
    100
    11
    28
    10.5
    D□3S□
    CSTB-3.5D
    T-9F
    2.3
    1個
    2
    20
    6
    16
    110
    15
    36
    14.5
    D□2S□
    CSTB-4
    T-15F
    3.5
    1個
    3
    20
    6
    16
    110
    15
    36
    14.5
    D□3S□
    CSTB-4
    T-15F
    3.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    23,870円
    ( 26,257円 )
    1日目
    24,860円
    ( 27,346円 )
    1日目
    24,860円
    ( 27,346円 )
    1日目
    25,440円
    ( 27,984円 )
    1日目
    25,440円
    ( 27,984円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ねじ位置の最適化でインサートクランプ剛性を向上
    ・スリット長さを短縮
    ・大きな切りくずポケット
    ・インサート背面より確実に刃先へクーラントを供給
    ・加工溝の切りくず残留を抑制

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • ホルダ本体には、チップは付属しておりません。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
