エア駆動ダイアフラムポンプ GLOBAL SERIES

通常単価(税別): 104,644円～206,130円

税込単価: 115,108円～226,743円

通常出荷日：8日目～19日目

【特長】・エア駆動式ポンプのため、防爆対策が不要です・新設計のダイアフラムにより、同口径モデルNDP-...

商品タイプ
エア式
吐出量 (l/min)
3.0～30
定格圧力 (MPa)
0.7
呼び口径
1/2"（15mm）
ポンプ単体空気使用圧力範囲(MPa)
0.2～0.7
接続口径
Rc1/4

ご注意

必要とする吐出量や搬送する液剤への耐食性能など仕様に適合する選定が必要です。
ホースやエアレギュレーターなどの周辺機器は付属していません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定 9 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

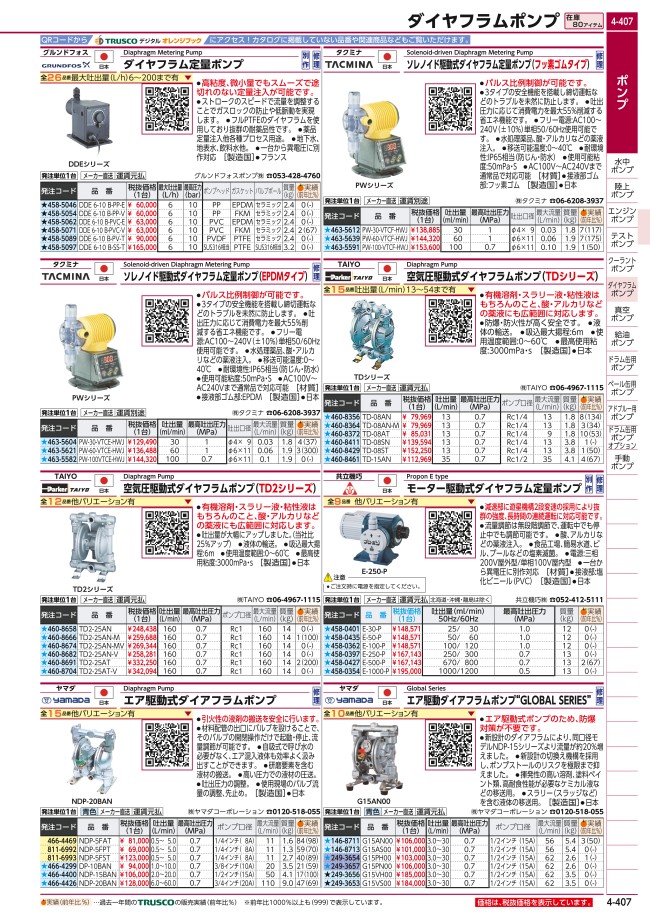

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件：13 項目の仕様が未選択です

JANコード
- 4945831005878
- 4945831005885
- 4945831024381
- 4945831024398
- 4945831024404
- 4945831024411
- 4945831024428
- 4945831024435
- 4945831024442
トラスココード
- 146-8712
- 146-8711
- 249-3658
- 249-3657
- 249-3656
- 249-3655
- 249-3654
- 249-3653
- 249-3652
質量(g)
- 2600
- 3500
- 5400
材質1
- 本体接液部：アルミ合金（ADC-12/A5056）
- 本体接液部：ポリビニリデンフルオライド樹脂（PVDF）
- 本体接液部：ポリプロピレン樹脂（PP）
材質2
- ダイヤフラムなどの材質：ニトリルゴム（NBR）
- ダイヤフラムなどの材質：フッ素樹脂（PTFE）
- パッキン類（ダイアフラム等）：ニトリルゴム（NBR）
- パッキン類（ダイアフラム等）：フッ素樹脂（PTFE）
- パッキン類（ダイアフラム等）：ポリエステル系熱可塑性エラストマー（TPEE）
- パッキン類（ダイアフラム等）：ポリオレフィン系熱可塑性エラストマー（TPO）
最大流量(L/min)
- 56
- 62
騒音値(dB)
- 77.5
- 80.5
- 81
移送可能温度(℃)
- 0～60
全高(mm)
- 265
- 286
全長(mm)
- 189
- 215
全幅(mm)
- 194
- 218
使用液比重可能粘度(mPa・s)
- 500
材質3
- エアモーター（主要）：ポリプロピレン樹脂（PPG）
タイプ
- G15□00
出荷日
すべて
8日以内
9日以内
18日以内
19日以内

型番リスト

表示件数

型番

JANコード	トラスココード	質量(g)	材質1	材質2	最大流量(L/min)	騒音値(dB)	移送可能温度(℃)	全高(mm)	全長(mm)	全幅(mm)	使用液比重可能粘度(mPa・s)	材質3	最小発注数量

4945831005878	146-8711	5400	本体接液部：アルミ合金（ADC-12/A5056）	ダイヤフラムなどの材質：ニトリルゴム（NBR）	56	77.5	-	265	189	194	-	-	1個
4945831005885	146-8712	5400	本体接液部：アルミ合金（ADC-12/A5056）	ダイヤフラムなどの材質：フッ素樹脂（PTFE）	56	80.5	-	265	189	194	-	-	1個
4945831024404	249-3654	2600	本体接液部：ポリプロピレン樹脂（PP）	パッキン類（ダイアフラム等）：ポリエステル系熱可塑性エラストマー（TPEE）	62	81	0～60	286	215	218	500	エアモーター（主要）：ポリプロピレン樹脂（PPG）	1個
4945831024381	249-3657	2600	本体接液部：ポリプロピレン樹脂（PP）	パッキン類（ダイアフラム等）：ニトリルゴム（NBR）	62	81	0～60	286	215	218	500	エアモーター（主要）：ポリプロピレン樹脂（PPG）	1個
4945831024411	249-3658	2600	本体接液部：ポリプロピレン樹脂（PP）	パッキン類（ダイアフラム等）：ポリオレフィン系熱可塑性エラストマー（TPO）	62	81	0～60	286	215	218	500	エアモーター（主要）：ポリプロピレン樹脂（PPG）	1個
4945831024398	249-3652	2600	本体接液部：ポリプロピレン樹脂（PP）	パッキン類（ダイアフラム等）：フッ素樹脂（PTFE）	62	81	0～60	286	215	218	500	エアモーター（主要）：ポリプロピレン樹脂（PPG）	1個
4945831024435	249-3656	3500	本体接液部：ポリビニリデンフルオライド樹脂（PVDF）	パッキン類（ダイアフラム等）：ポリエステル系熱可塑性エラストマー（TPEE）	62	81	0～60	286	215	218	500	エアモーター（主要）：ポリプロピレン樹脂（PPG）	1個
4945831024442	249-3653	3500	本体接液部：ポリビニリデンフルオライド樹脂（PVDF）	パッキン類（ダイアフラム等）：ポリオレフィン系熱可塑性エラストマー（TPO）	62	81	0～60	286	215	218	500	エアモーター（主要）：ポリプロピレン樹脂（PPG）	1個
4945831024428	249-3655	3500	本体接液部：ポリビニリデンフルオライド樹脂（PVDF）	パッキン類（ダイアフラム等）：フッ素樹脂（PTFE）	62	81	0～60	286	215	218	500	エアモーター（主要）：ポリプロピレン樹脂（PPG）	1個

通常単価(税別) (税込単価)	通常出荷日

104,644円 ( 115,108円 )	8日目
111,800円 ( 122,980円 )	8日目
108,681円 ( 119,549円 )	9日目
111,688円 ( 122,857円 )	9日目
107,678円 ( 118,446円 )	9日目
120,604円 ( 132,664円 )	9日目
193,138円 ( 212,452円 )	19日目
191,406円 ( 210,547円 )	19日目
206,130円 ( 226,743円 )	18日目

詳細情報

基本情報

【特長】
・エア駆動式ポンプのため、防爆対策が不要です
・新設計のダイアフラムにより、同口径モデルNDP-15シリーズより流量が約20％増えました

ご注意

必要とする吐出量や搬送する液剤への耐食性能など仕様に適合する選定が必要です。
ホースやエアレギュレーターなどの周辺機器は付属していません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
