三菱マテリアル

SWUCR/L_C 小物部品加工用ボーリングバー 穴あり鋼シャンク WC〇〇インサート対応

SWUCR/L_C 小物部品加工用ボーリングバー 穴あり鋼シャンク WC〇〇インサート対応
通常単価(税別)
13,698円～16,977円
税込単価
15,068円～18,675円

小物部品加工用ボーリングバー。工具のイニシャルコストを低く抑え、コストパフォー...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • ホルダ本体には、チップは付属しておりません。
未確定：候補が8型番あります。
    数量：

    商品情報






    製品特長・仕様

    自動旋盤に対応した全長
    90mm、140mm、180mm 超硬
    90mm、150mm 鋼

    SWUCR/L_C 小物部品加工用ボーリングバー 穴あり鋼シャンク WC〇〇インサート対応 特長-1

    切断不要！

    自動旋盤に対応した全長をラインアップしました。
    干渉対策でシャンクを切断する必要がありません。
    SWUCR/L_C 小物部品加工用ボーリングバー 穴あり鋼シャンク WC〇〇インサート対応 特長-2

    最小加工径 9mmを標準化

    最小加工径 9mmのボーリングバーは、クリアランスを大きくとることができ、切りくず排出性に優れます。

    クリアランス比較：φ11mm 加工時

    SWUCR/L_C 小物部品加工用ボーリングバー 穴あり鋼シャンク WC〇〇インサート対応 特長-3

    小物部品加工用ボーリングバー
    最小加工径 9mm

    SWUCR/L_C 小物部品加工用ボーリングバー 穴あり鋼シャンク WC〇〇インサート対応 特長-4

    ディンプルバー
    最小加工径 10mm

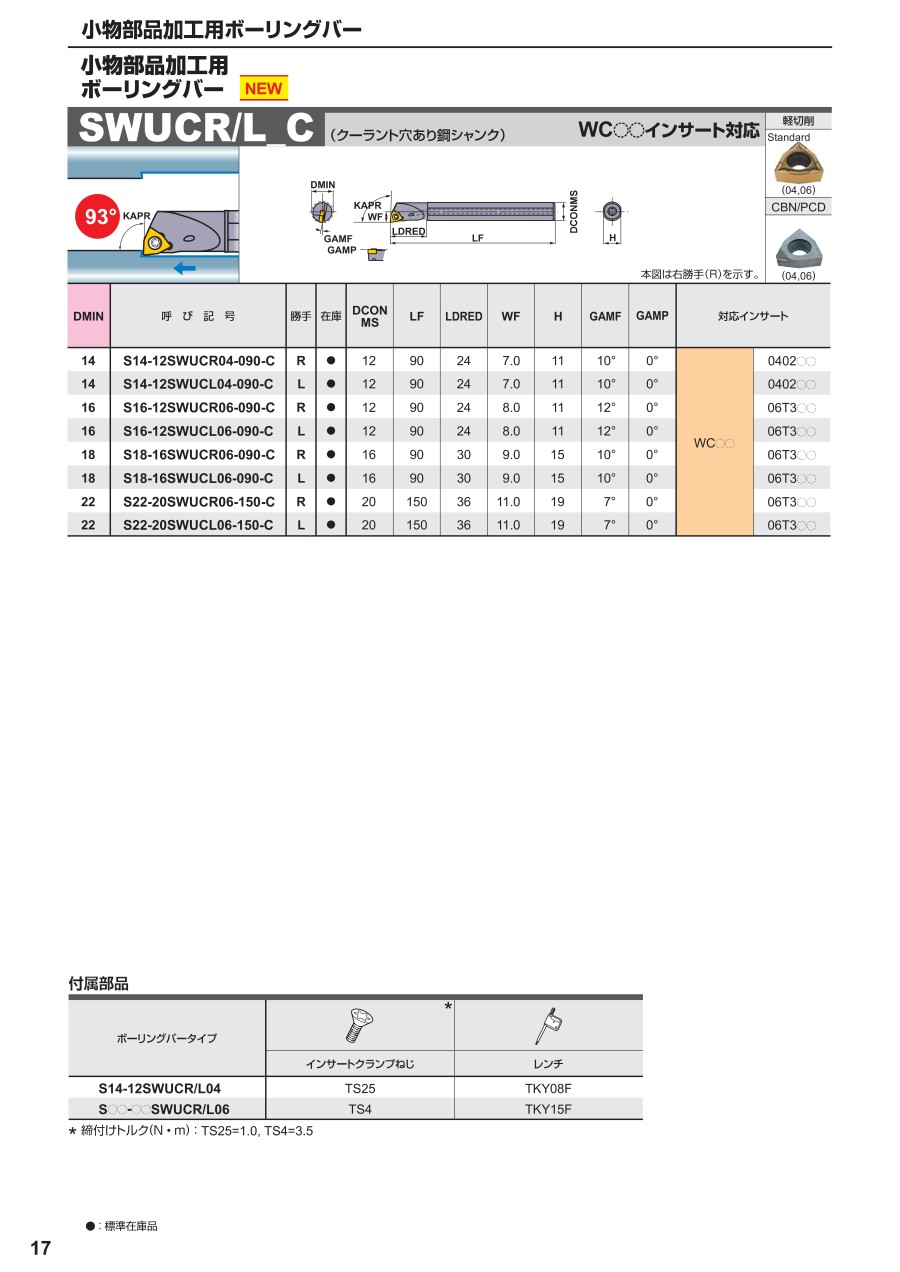

    外形図

    SWUCR/L_C 小物部品加工用ボーリングバー 穴あり鋼シャンク WC〇〇インサート対応 外形図

    本図は右勝手（R）を示す。

    ※寸法についてはデジタルカタログを参照ください。



    推奨切削条件

    推奨切削条件表

    被削材特性切削領域ブレーカ材種切削速度
    vc（m/min）    		送り量
    f（mm/rev）    		切込み量
    ap
    P純鉄・快削鋼-仕上げ切削R/L-FMS6015150 （50-250）0.01-0.150.1-0.4
    軽切削LS-PMS6015150 （50-250）0.01-0.150.3-2.2
    軽切削R/L-SSMS6015150 （50-250）0.01-0.150.2-0.8
    中切削R/L-SNMS6015150 （50-250）0.01-0.150.1-0.4
    中切削SMGMS6015150 （50-250）0.01-0.150.1-1.5
    炭素鋼・合金鋼かたさ
    180-280HB    		仕上げ切削R/L-FMS6015100 （50-150）0.01-0.150.1-0.4
    軽切削LS-PMS6015100 （50-150）0.01-0.150.3-2.2
    軽切削R/L-SSMS6015100 （50-150）0.01-0.150.2-0.8
    中切削R/L-SNMS6015100 （50-150）0.01-0.150.1-0.4
    中切削SMGMS6015100 （50-150）0.01-0.150.1-1.5
    Mオーステナイト系
    ステンレス鋼    		-仕上げ切削FS-PMS702560 （40-100）0.01-0.080.2-0.5
    仕上げ切削FS-PMS9025100 （60-150）0.04-0.150.2-0.5
    仕上げ切削R/L-FMS702560 （40-100）0.01-0.080.1-0.4
    仕上げ切削R-SRFMS9025100 （60-150）0.04-0.150.1-0.4
    軽切削LS-PMS702560 （40-100）0.01-0.080.3-2.2
    軽切削LS-PMS9025100 （60-150）0.05-0.150.3-2.2
    中切削R-SNMS702560 （40-100）0.01-0.080.1-3.8
    中切削R-SNMS9025100 （60-150）0.05-0.150.1-3.8
    フェライト系
    マルテンサイト系
    ステンレス鋼    		-仕上げ切削FS-PMS702560 （40-100）0.01-0.080.2-0.5
    仕上げ切削R-SRFMS702560 （40-100）0.01-0.080.1-0.4
    軽切削LS-PMS702560 （40-100）0.01-0.080.3-2.2
    軽切削R-SNMS702560 （40-100）0.01-0.080.1-3.8
    電磁ステンレス鋼
    （SUS440C、SUS420J2など）    		かたさ
    230HBW    		仕上げ切削FS-PMS702580 （40-160）0.02-0.080.2-1.4
    仕上げ切削FS-PMS9025100 （50-180）0.04-0.120.2-1.4
    仕上げ切削R-SRFMS702580 （40-160）0.03-0.080.1-0.4
    仕上げ切削R-SRFMS9025100 （50-180）0.05-0.120.1-0.4
    軽切削LS-PMS702580 （40-160）0.02-0.100.3-2.2
    軽切削LS-PMS9025100 （50-180）0.04-0.150.3-2.2
    中切削R-SNMS702580 （40-160）0.01-0.100.1-3.8
    中切削R-SNMS9025100 （50-180）0.01-0.100.1-3.8
    析出硬化系ステンレス鋼
    （SUS630、SUS631など）    		かたさ
    ＜450HB    		仕上げ切削FS-PMS702560 （40-80）0.01-0.100.1-1.0
    仕上げ切削FS-PMS902570 （50-100）0.03-0.150.1-1.0
    仕上げ切削R-SRFMS702560 （40-80）0.01-0.100.1-0.4
    仕上げ切削R-SRFMS902570 （50-100）0.03-0.150.1-0.4
    軽切削LS-PMS702560 （40-80）0.04-0.100.2-2.2
    軽切削LS-PMS902570 （50-100）0.04-0.150.2-2.2
    中切削R-SNMS702560 （40-80）0.03-0.100.3-2.2
    中切削R-SNMS902570 （50-100）0.04-0.150.2-2.2
    Kねずみ鋳鉄引張り強さ
    ≦350MPa    		仕上げ切削Flat TopHTi10100 （50-150）0.04-0.150.1-0.5
    軽切削Flat TopHTi10100 （50-150）0.04-0.150.2-1.0
    中切削Flat TopHTi10100 （50-150）0.04-0.150.1-2.0
    S耐熱合金
    （SUHなど）    		-仕上げ切削FS-PMS902580 （40-140）0.04-0.120.2-1.0
    仕上げ切削R-SRFMS902580 （40-140）0.05-0.120.1-0.4
    軽切削LS-PMS902580 （40-140）0.04-0.150.3-2.2
    中切削R-SNMS902580 （40-140）0.01-0.100.1-3.8

    切削条件時の注意

    注1）びびり振動が発生する場合は、切削条件を落として加工してください。
    注2）突き出し量が、超硬シャンクL/D=5以上、鋼シャンクL/D=3以上の場合は、切削速度を10%～20%下げてご使用ください。
    注3）その他ブレーカの送り量、切込み量についてはC010J総合カタログのページ 5°ポジはA052、7°ポジはA058より、切削速度についてはA034からの材種紹介をご参照ください。



    選定サポート情報

    ラインナップのご紹介

    付属部品

    ボーリングバータイプSWUCR/L_C 小物部品加工用ボーリングバー 穴あり鋼シャンク WC〇〇インサート対応 付属部品-1*SWUCR/L_C 小物部品加工用ボーリングバー 穴あり鋼シャンク WC〇〇インサート対応 付属部品-2
    インサートクランプねじレンチ
    S14-12SWUCR/L04TS25TKY08F
    S○○-○○SWUCR/L06TS4TKY15F

    * 締付けトルク（N・m） : TS25=1.0, TS4=3.5

    シリーズ一覧表

    インサート形状ホルダー
    タイプ    		切込み角
    KAPR    		シャンク
    材質    		最小加工径
    DMIN    		シャンク径
    DCONMS    		経済性刃先強度倣い加工内部給油深穴加工
    （L/D≧6）    		インサート
    掲載ページ
    80°菱形
    7°ポジティブインサート    		SCLC95°超硬9-228-20 ◎ ◎◎19
    鋼14-2212-20○○ ◎
    80°菱形
    11°ポジティブインサート    		SCLP95°超硬12-2210-20 ◎ ◎◎25
    鋼14-2212-20○○ ◎
    正三角形
    7°ポジティブインサート    		STUC93°超硬9-278-20◎  ◎◎33
    鋼14-2712-20◎  ◎
    正三角形
    11°ポジティブインサート    		STUP93°超硬10-228-20◎  ◎◎35
    鋼14-2212-20◎  ◎
    55°菱形
    7°ポジティブインサート    		SDUC93°超硬14-2710-20  ◎◎◎27
    鋼16-2712-20○ ◎◎
    55°菱形
    7°ポジティブインサート    		SDQC107.5°超硬13-2510-20  ◎◎◎27
    鋼16-2512-20○ ◎◎
    トリゴン形
    7°ポジティブインサート    		SWUC93°超硬10-228-20◎◎ ◎◎37
    鋼14-2212-20○○ ◎
    • CCG/MT・CPGT・TPG/MXインサートのご使用について

    小物部品加工用ボーリングバーは、クランプねじを変更することにより、下表のインサートを使用することが可能です。

    インサート呼び記号クランプねじ
    CPGT0802○○ （φ7.94）TS3
    CPGT0903○○ （φ9.525）TS4
    インサート呼び記号クランプねじ
    TPGX0802○○ （φ4.76）CS200T
    TPG/MX0902○○ （φ5.56）CS250T
    TPG/MX1103○○ （φ9.525）CS300890T

    型番リスト

    表示件数
  • 1
    • 型番
    S14-12SWUCL04-090-C
    S14-12SWUCR04-090-C
    S16-12SWUCL06-090-C
    S16-12SWUCR06-090-C
    S18-16SWUCL06-090-C
    S18-16SWUCR06-090-C
    S22-20SWUCL06-150-C
    S22-20SWUCR06-150-C

    適合チップ切れ刃長

    勝手

    最小加工径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    適合チップ

    クランプねじ

    レンチ

    推奨締付けトルク

    (N・m)

    		最小発注数量
    04
    左
    14
    12
    90
    11
    12
    WC〇〇0402〇〇
    TS25
    TKY08F
    1
    1個
    04
    右
    14
    12
    90
    11
    12
    WC〇〇0402〇〇
    TS25
    TKY08F
    1
    1個
    06
    左
    16
    12
    90
    11
    12
    WC〇〇06T3〇〇
    TS4
    TKY15F
    3.5
    1個
    06
    右
    16
    12
    90
    11
    12
    WC〇〇06T3〇〇
    TS4
    TKY15F
    3.5
    1個
    06
    左
    18
    16
    90
    15
    16
    WC〇〇06T3〇〇
    TS4
    TKY15F
    3.5
    1個
    06
    右
    18
    16
    90
    15
    16
    WC〇〇06T3〇〇
    TS4
    TKY15F
    3.5
    1個
    06
    左
    22
    20
    150
    19
    20
    WC〇〇06T3〇〇
    TS4
    TKY15F
    3.5
    1個
    06
    右
    22
    20
    150
    19
    20
    WC〇〇06T3〇〇
    TS4
    TKY15F
    3.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    13,698円
    ( 15,068円 )
    4日目
    13,698円
    ( 15,068円 )
    4日目
    13,698円
    ( 15,068円 )
    4日目
    13,698円
    ( 15,068円 )
    4日目
    15,592円
    ( 17,151円 )
    4日目
    15,592円
    ( 17,151円 )
    4日目
    16,977円
    ( 18,675円 )
    4日目
    16,977円
    ( 18,675円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    小物部品加工用ボーリングバー。工具のイニシャルコストを低く抑え、コストパフォーマンスに優れた「鋼シャンクホルダ」
    適合する「ISOインサート」（別売）は、豊富な形状と材種のレパートリーにより、幅広い加工領域に対応可能。
    【特長】
    ・スクリューオン式
    ・内部給油

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • ホルダ本体には、チップは付属しておりません。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
