S-SDQC-C 小物部品加工用ボーリングバー 穴あり鋼シャンク DC〇〇インサート対応

S-SDQC-C 小物部品加工用ボーリングバー 穴あり鋼シャンク DC〇〇インサート対応
通常単価(税別)
16,904円～19,527円
税込単価
18,594円～21,480円
通常出荷日：2日目

小物部品加工用ボーリングバー。工具のイニシャルコストを低く抑え、コストパフォーマンスに優れた「鋼シャン...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • ホルダ本体には、チップは付属しておりません。

よく一緒に見られています

丸ホルダ （スティックバー・ステッキィ用）

三菱マテリアル

丸ホルダ （スティックバー・ステッキィ用）
通常価格(税別)： 7,800円 (税込価格：8,580円)

通常出荷日：2 日目

よく一緒に見られています

C-SDUC-C 小物部品加工用ボーリングバー DCインサート対応

三菱マテリアル

C-SDUC-C 小物部品加工用ボーリングバー DCインサート対応
通常価格(税別)： 46,271円 (税込価格：50,898円)

通常出荷日：2 日目

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報






製品特長・仕様

自動旋盤に対応した全長
90mm、150mm 鋼

SDQCR/L_C 小物部品加工用ボーリングバー 穴あり鋼シャンク DC〇〇インサート対応 特長-1


切断不要！

自動旋盤に対応した全長をラインアップしました。
干渉対策でシャンクを切断する必要がありません。
SDQCR/L_C 小物部品加工用ボーリングバー 穴あり鋼シャンク DC〇〇インサート対応 特長-2

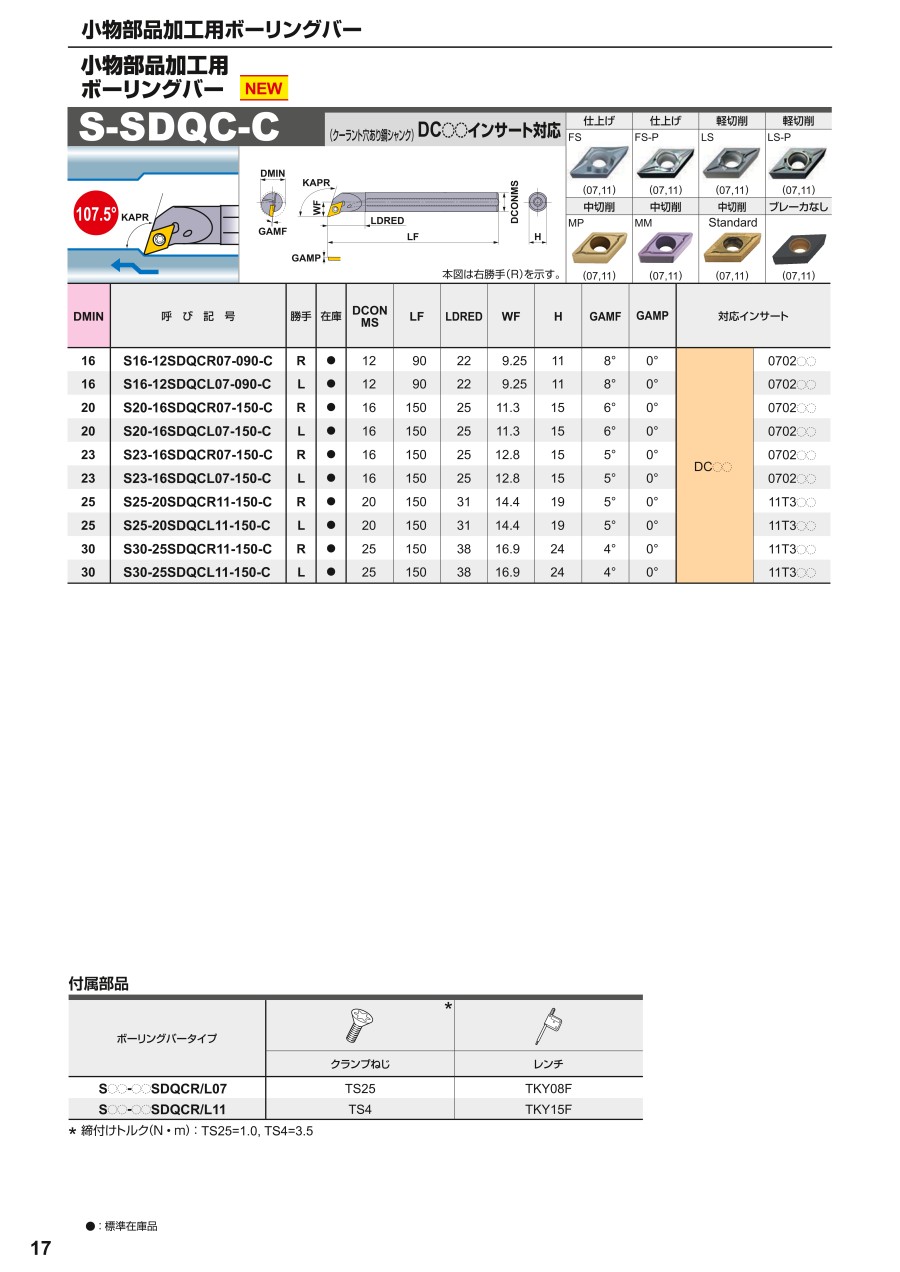

外形図

SDQCR/L_C 小物部品加工用ボーリングバー 穴あり鋼シャンク DC〇〇インサート対応 外形図

本図は右勝手（R）を示す。

※寸法についてはデジタルカタログを参照ください。



推奨切削条件

推奨切削条件表

被削材特性切削領域ブレーカ材種切削速度
vc（m/min）		送り量
f（mm/rev）		切込み量
ap
P純鉄・快削鋼-仕上げ切削R/L-FMS6015150 （50-250）0.01-0.150.1-0.4
軽切削LS-PMS6015150 （50-250）0.01-0.150.3-2.2
軽切削R/L-SSMS6015150 （50-250）0.01-0.150.2-0.8
中切削R/L-SNMS6015150 （50-250）0.01-0.150.1-0.4
中切削SMGMS6015150 （50-250）0.01-0.150.1-1.5
炭素鋼・合金鋼かたさ
180-280HB		仕上げ切削R/L-FMS6015100 （50-150）0.01-0.150.1-0.4
軽切削LS-PMS6015100 （50-150）0.01-0.150.3-2.2
軽切削R/L-SSMS6015100 （50-150）0.01-0.150.2-0.8
中切削R/L-SNMS6015100 （50-150）0.01-0.150.1-0.4
中切削SMGMS6015100 （50-150）0.01-0.150.1-1.5
Mオーステナイト系
ステンレス鋼		-仕上げ切削FS-PMS702560 （40-100）0.01-0.080.2-0.5
仕上げ切削FS-PMS9025100 （60-150）0.04-0.150.2-0.5
仕上げ切削R/L-FMS702560 （40-100）0.01-0.080.1-0.4
仕上げ切削R-SRFMS9025100 （60-150）0.04-0.150.1-0.4
軽切削LS-PMS702560 （40-100）0.01-0.080.3-2.2
軽切削LS-PMS9025100 （60-150）0.05-0.150.3-2.2
中切削R-SNMS702560 （40-100）0.01-0.080.1-3.8
中切削R-SNMS9025100 （60-150）0.05-0.150.1-3.8
フェライト系
マルテンサイト系
ステンレス鋼		-仕上げ切削FS-PMS702560 （40-100）0.01-0.080.2-0.5
仕上げ切削R-SRFMS702560 （40-100）0.01-0.080.1-0.4
軽切削LS-PMS702560 （40-100）0.01-0.080.3-2.2
軽切削R-SNMS702560 （40-100）0.01-0.080.1-3.8
電磁ステンレス鋼
（SUS440C、SUS420J2など）		かたさ
230HBW		仕上げ切削FS-PMS702580 （40-160）0.02-0.080.2-1.4
仕上げ切削FS-PMS9025100 （50-180）0.04-0.120.2-1.4
仕上げ切削R-SRFMS702580 （40-160）0.03-0.080.1-0.4
仕上げ切削R-SRFMS9025100 （50-180）0.05-0.120.1-0.4
軽切削LS-PMS702580 （40-160）0.02-0.100.3-2.2
軽切削LS-PMS9025100 （50-180）0.04-0.150.3-2.2
中切削R-SNMS702580 （40-160）0.01-0.100.1-3.8
中切削R-SNMS9025100 （50-180）0.01-0.100.1-3.8
析出硬化系ステンレス鋼
（SUS630、SUS631など）		かたさ
＜450HB		仕上げ切削FS-PMS702560 （40-80）0.01-0.100.1-1.0
仕上げ切削FS-PMS902570 （50-100）0.03-0.150.1-1.0
仕上げ切削R-SRFMS702560 （40-80）0.01-0.100.1-0.4
仕上げ切削R-SRFMS902570 （50-100）0.03-0.150.1-0.4
軽切削LS-PMS702560 （40-80）0.04-0.100.2-2.2
軽切削LS-PMS902570 （50-100）0.04-0.150.2-2.2
中切削R-SNMS702560 （40-80）0.03-0.100.3-2.2
中切削R-SNMS902570 （50-100）0.04-0.150.2-2.2
Kねずみ鋳鉄引張り強さ
≦350MPa		仕上げ切削Flat TopMC5115225 （150-300）0.04-0.150.1-0.5
仕上げ切削Flat TopHTi10100 （50-150）0.04-0.150.1-0.5
軽切削Flat TopMC5115225 （150-300）0.04-0.150.2-1.0
軽切削Flat TopHTi10100 （50-150）0.04-0.150.2-1.0
中切削Flat TopMC5115225 （150-300）0.04-0.150.1-2.0
中切削Flat TopHTi10100 （50-150）0.04-0.150.1-2.0
S耐熱合金
（SUHなど）		-仕上げ切削FS-PMS902580 （40-140）0.04-0.120.2-1.0
仕上げ切削R-SRFMS902580 （40-140）0.05-0.120.1-0.4
軽切削LS-PMS902580 （40-140）0.04-0.150.3-2.2
中切削R-SNMS902580 （40-140）0.01-0.100.1-3.8

切削条件時の注意

注1）びびり振動が発生する場合は、切削条件を落として加工してください。
注2）突き出し量が、超硬シャンクL/D=5以上、鋼シャンクL/D=3以上の場合は、切削速度を10%～20%下げてご使用ください。

型番リスト

表示件数
  • 1
    • 型番
    S16-12SDQCL07-090-C
    S16-12SDQCR07-090-C
    S20-16SDQCL07-150-C
    S20-16SDQCR07-150-C
    S23-16SDQCL07-150-C
    S23-16SDQCR07-150-C
    S25-20SDQCL11-150-C
    S25-20SDQCR11-150-C
    S30-25SDQCL11-150-C
    S30-25SDQCR11-150-C

    適合チップ切れ刃長

    勝手

    最小加工径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    適合チップ

    クランプねじ

    レンチ

    推奨締付けトルク

    (N・m)

    		最小発注数量
    07
    左
    16
    12
    90
    DC〇〇0702〇〇
    TS25
    TKY08F
    1
    1個
    07
    右
    16
    12
    90
    DC〇〇0702〇〇
    TS25
    TKY08F
    1
    1個
    07
    左
    20
    16
    150
    DC〇〇0702〇〇
    TS25
    TKY08F
    1
    1個
    07
    右
    20
    16
    150
    DC〇〇0702〇〇
    TS25
    TKY08F
    1
    1個
    07
    左
    23
    16
    150
    DC〇〇0702〇〇
    TS25
    TKY08F
    1
    1個
    07
    右
    23
    16
    150
    DC〇〇0702〇〇
    TS25
    TKY08F
    1
    1個
    11
    左
    25
    20
    150
    DC〇〇11T3〇〇
    TS4
    TKY15F
    3.5
    1個
    11
    右
    25
    20
    150
    DC〇〇11T3〇〇
    TS4
    TKY15F
    3.5
    1個
    11
    左
    30
    25
    150
    DC〇〇11T3〇〇
    TS4
    TKY15F
    3.5
    1個
    11
    右
    30
    25
    150
    DC〇〇11T3〇〇
    TS4
    TKY15F
    3.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    16,904円
    ( 18,594円 )
    2日目
    16,904円
    ( 18,594円 )
    2日目
    18,069円
    ( 19,876円 )
    2日目
    18,069円
    ( 19,876円 )
    2日目
    18,215円
    ( 20,037円 )
    2日目
    18,215円
    ( 20,037円 )
    2日目
    19,017円
    ( 20,919円 )
    2日目
    19,017円
    ( 20,919円 )
    2日目
    19,527円
    ( 21,480円 )
    2日目
    19,527円
    ( 21,480円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    小物部品加工用ボーリングバー。工具のイニシャルコストを低く抑え、コストパフォーマンスに優れた「鋼シャンクホルダ」
    適合する「ISOインサート」（別売）は、豊富な形状と材種のレパートリーにより、幅広い加工領域に対応可能。
    【特長】
    ・スクリューオン式
    ・内部給油

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • ホルダ本体には、チップは付属しておりません。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    S-SDQC-C 小物部品加工用ボーリングバー 穴あり鋼シャンク DC〇〇インサート対応のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    S-SDQC-C 小物部品加工用ボーリングバー 穴あり鋼シャンク DC〇〇インサート対応
    S-SDUC-C 小物部品加工用ボーリングバー 穴あり鋼シャンク DC〇〇インサート対応
    S-SCLC-C 小物部品加工用ボーリングバー 穴あり鋼シャンク CC〇〇インサート対応
    S-STUP-C 小物部品加工用ボーリングバー 穴あり鋼シャンク TP〇〇インサート対応
    S-SCLP-C 小物部品加工用ボーリングバー 穴あり鋼シャンク CP〇〇インサート対応
    S-STUC-C 小物部品加工用ボーリングバー 穴あり鋼シャンク TC〇〇インサート対応
    メーカー三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル三菱マテリアル
    通常価格16,904円-16,904円 -13,698円 -13,698円 -13,698円 -13,698円 -
    通常出荷日2日目2日目2日目2日目2日目2日目
    加工用途倣い倣い内径・通し穴 / 端面・止まり穴内径・通し穴内径・通し穴 / 端面・止まり穴内径・通し穴
    適合チップ形状D（55°ひし形）D（55°ひし形）C（80°ひし形）T（三角形）C（80°ひし形）T（三角形）
    適合チップ逃げ角ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ11°（P）ポジ11°（P）ポジ7°（C）
    切込み角ISO規格外U：93°（オフセットあり）L：95°（オフセットあり）U：93°（オフセットあり）L：95°（オフセットあり）U：93°（オフセットあり）
    クランプ方式スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)スクリューオン(S)
