オーエスジー

PDZ フェニックスシリーズインデキサブルフラットドリル

カタログ |

通常単価(税別): 37,186円～60,936円

税込単価: 40,905円～67,030円

通常出荷日：1日目

【特長】・安定した穴底フラット加工を実現・ヘッド交換式ドリルと比較して高いコストパフォーマンス

本商品はホルダのみです。チップは別売りです。

未確定：候補が33型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

■ 安定した穴底フラット加工を実現

■ ヘッド交換式ドリルと比較して高いコストパフォーマンス

PDZは4コーナあたりの加工穴数を、他社品はヘッド1個あたりの加工穴数を示します。

使用工具	PDZ1600FS20M05-2D （Φ16）	他社ヘッド交換式ドリル
使用インサート（材種）	ZPNT050204EN （XP8030）	-
被削材	S50C
切削速度	150m/min（2984min-1）	100m/min（1989min-1）
送り速度	298mm/min（0.1mm/rev）	198mm/min（0.1mm/rev）
穴深さ	24mm（止り）
切削油剤	水溶性切削油剤（内部給油）
使用機械	横形マシニングセンタ（BT50）

■ 豊富なラインナップ

キャップボルトの座ぐり穴寸法規格に合わせたサイズラインナップ（ボルトねじサイズM10～M27に対応）

※正面フライス（横引き加工）としては使用できません。

■ 六角穴付きボルトに対する座ぐり及びボルト穴の寸法

単位：mm

ねじの呼び	M10	M12	M14	M16	M18	M20	M22	M24	M27
DC	17.5	20	23	26	29	32	35	39	43
H	10.8	13	15.2	17.5	19.5	21.5	23.5	25.5	29
d	11	14	16	18	20	22	24	26	30

■ 旋盤での工具集約も実現

旋削加工の事例はメーカーカタログの8ページをご参照願います。

外形図

オイルホール付き

使用方法・使用事例

使用事例

■ 加工データ

傾斜面座ぐり加工

使用工具	PDZ2500FS25M07-2D（Φ25）
使用インサート（材種）	ZPNT070304EN（XP8030）
被削材	S50C
切削速度	60m/min（764min-1）
送り速度	46mm/min（0.06mm/rev）
座ぐり深さ	座ぐり：25mm 傾斜角度20°
切削油剤	ドライ
使用機械	横形マシニングセンタ（BT50）

曲面座ぐり加工

使用工具	PDZ2000FS25M06-2D（Φ20）
使用インサート（材種）	ZPNT060204EN（XP8030）
被削材	SCM420
切削速度	50m/min（800min-1）
送り速度	80mm/min（0.1mm/rev）
座ぐり深さ	座ぐり：10mm
切削油剤	水溶性切削油剤（内部給油）
使用機械	複合旋盤（HSK-A63）

SUS304においても高いコストパフォーマンス

使用工具	PDZ1600FS20M05-2D（Φ16）	他社ヘッド交換式ドリル
使用インサート（材種）	ZPNT050204EN（XP8030）	-
被削材	SUS304
切削速度	80m/min（1591min-1）
送り速度	80mm/min（0.05mm/rev）
座ぐり深さ	24mm
切削油剤	水溶性切削油剤（内部給油）
使用機械	横形マシニングセンタ（BT50）

旋削加工で工具集約

使用工具	PDZ2500FS25M07-2D（Φ25）
使用インサート（材種）	ZPNT070304EN（XP8030）
被削材	SCM440
切削方法	穴あけ加工	内径繰り広げ加工
切削速度	100m/min（1273min-1）	100m/min
送り速度	127mm/min（0.1mm/rev）	f=0.12mm/rev ap=2mm×4パス
切削油剤	エアブロー
使用機械	複合旋盤（HSK-A63）

動画

推奨切削条件

推奨切削条件表

■ 加工穴径の目安値

単位：mm

外径 DC	PDZ
Φ16～Φ20	+0.2 -0.15
Φ21～Φ43	+0.25 -0.15

上記は推奨条件下での一般的な値を示したものです。加工環境によって異なる場合があります。

■ 切削条件基準表

被削材		引張強さ・硬さ	切削速度 Vc（m/min）	送り量 f（mm/rev）
被削材		引張強さ・硬さ	切削速度 Vc（m/min）	Φ16～Φ16.5	Φ17～Φ18.5	Φ19～Φ20	Φ21～Φ24
P	軟鋼、低炭素鋼（SS400、S10C）	～180HB	200（150～250）	0.06 （0.04～0.1）	0.06 （0.04～0.1）	0.07 （0.04～0.1）	0.08 （0.04～0.12）
	炭素鋼、合金鋼（S50C、SCM440）	～280HB	150（100～220）	0.08 （0.04～0.14）	0.09 （0.04～0.16）	0.1 （0.04～0.18）	0.14 （0.04～0.2）
	ダイス鋼（SKD11、SKD61）	～280HB	120（80～180）	0.06 （0.04～0.1）	0.07 （0.04～0.1）	0.08 （0.04～0.12）	0.12 （0.04～0.15）
M	ステンレス鋼（SUS304、SUS420）	～250HB	130（80～180）	0.07 （0.04～0.1）	0.08 （0.04～0.1）	0.09 （0.04～0.12）	0.1 （0.04～0.15）
K	鋳鉄（FC250）	～350N/mm2	200（150～280）	0.08 （0.04～0.14）	0.1 （0.04～0.16）	0.12 （0.04～0.2）	0.16 （0.08～0.25）
K	ダクタイル鋳鉄（FCD400）	～800N/mm2	160（100～220）	0.08 （0.04～0.12）	0.09 （0.04～0.14）	0.1 （0.04～0.18）	0.14 （0.04～0.2）
N	アルミニウム合金	～13％Si	200（100～800）	0.08 （0.04～0.12）	0.1 （0.04～0.16）	0.12 （0.04～0.2）	0.16 （0.04～0.25）
S	超耐熱合金（Inconel718）	-	50（15～16）	0.04 （0.02～0.06）	0.05 （0.03～0.06）	0.05 （0.03～0.06）	0.06 （0.04～0.08）
S	チタン合金（Ti-6Al-4V）	-	60（30～100）	0.05 （0.04～0.08）	0.06 （0.04～0.08）	0.06 （0.04～0.08）	0.08 （0.04～0.15）
H	プリハードン鋼（NAK80）	40～43HRC	100（60～120）	0.06 （0.04～0.1）	0.06 （0.04～0.12）	0.07 （0.04～0.12）	0.08 （0.04～0.12）
H	調質鋼（SKD11）	50～55HRC	60（40～80）	0.05 （0.04～0.08）	0.05 （0.04～0.08）	0.06 （0.04～0.08）	0.06 （0.04～0.08）

被削材		引張強さ・硬さ	切削速度 Vc（m/min）	送り量 f（mm/rev）
被削材		引張強さ・硬さ	切削速度 Vc（m/min）	Φ25～Φ28	Φ29～Φ33	Φ34～Φ43
P	軟鋼、低炭素鋼（SS400、S10C）	～180HB	200（150～250）	0.08 （0.04～0.12）	0.1 （0.05～0.15）	0.1 （0.05～0.18）
	炭素鋼、合金鋼（S50C、SCM440）	～280HB	150（100～220）	0.18 （0.06～0.25）	0.2 （0.08～0.3）	0.2 （0.08～0.35）
	ダイス鋼（SKD11、SKD61）	～280HB	120（80～180）	0.14 （0.06～0.2）	0.18 （0.08～0.25）	0.18 （0.08～0.25）
M	ステンレス鋼（SUS304、SUS420）	～250HB	130（80～180）	0.13 （0.06～0.2）	0.15 （0.08～0.25）	0.15 （0.08～0.25）
K	鋳鉄（FC250）	～350N/mm2	200（150～280）	0.2 （0.06～0.3）	0.2 （0.08～0.3）	0.2 （0.08～0.35）
K	ダクタイル鋳鉄（FCD400）	～800N/mm2	160（100～220）	0.18 （0.06～0.25）	0.18 （0.08～0.25）	0.18 （0.08～0.25）
N	アルミニウム合金	～13％Si	200（100～800）	0.2 （0.06～0.3）	0.2 （0.08～0.3）	0.2 （0.08～0.3）
S	超耐熱合金（Inconel718）	-	50（15～16）	0.08 （0.06～0.1）	0.1 （0.06～0.12）	0.1 （0.06～0.12）
S	チタン合金（Ti-6Al-4V）	-	60（30～100）	0.1 （0.06～0.2）	0.14 （0.08～0.2）	0.14 （0.08～0.2）
H	プリハードン鋼（NAK80）	40～43HRC	100（60～120）	0.1 （0.06～0.15）	0.1 （0.06～0.15）	0.1 （0.06～0.15）
H	調質鋼（SKD11）	50～55HRC	60（40～80）	0.08 （0.04～0.1）	0.08 （0.04～0.1）	0.08 （0.04～0.1）

切削条件時の注意

1.この切削条件基準表は、水溶性切削油剤を内部給油にて使用する場合のものです。

2.水溶性切削油剤は、希釈倍率20倍以下の良質のものをご使用下さい。

3.不水溶性切削油剤は推奨しません。

4.この切削条件基準表は、実切削速度における一般的な値を示したものです。
加工環境に合わせて適宜調整して下さい。

5.インサート装着に際しては、傷や汚れを取り除いた状態でしっかりと取り付けて下さい。

6.被削材の保持はしっかりと行い、変形、たわみ、振動が起こらない状態にして下さい。

7.オイルホールの詰まりは折損トラブルの原因になります。給油装置のフィルタは必ず装着して下さい。

■ 旋削加工

内径・外径旋削の切込み/送り条件

炭素鋼、合金鋼領域

ステンレス鋼領域

選定サポート情報

各製品の特長

	PZAG	PMD	PDZ
形状	座ぐりカッタ	多機能カッタ	インデキサブルフラットドリル
穴底形状	フラット
穴加工能率	◎	△	○
穴あけ加工時の下穴の要否	要	不要	不要
横引き	-	○	-
使用インサート呼び	ZPNT…	底刃用：ZPNT… 外周刃用：ZDKT…	ZPNT…

共通のインサートを使用しているため工具管理も容易！

製品別対応加工深さ

注意・禁止事項

インサート装着時の注意

インサート（XP8030）は外周刃として2コーナ、中心刃として2コーナの計4コーナ使用できます。
外周刃には外周刃用コーナを、中心刃には中心刃用コーナを使用して下さい。

むくからの穴あけ時の注意

PDZはインサート配列の都合上、オフセット加工を行うと中心刃インサートに欠けが発生します。

調整が必要な穴加工には、PDドリル（P2D、P3D、P4D、P5D）をご選定ください。

PDドリルは穴底がフラットになりません。

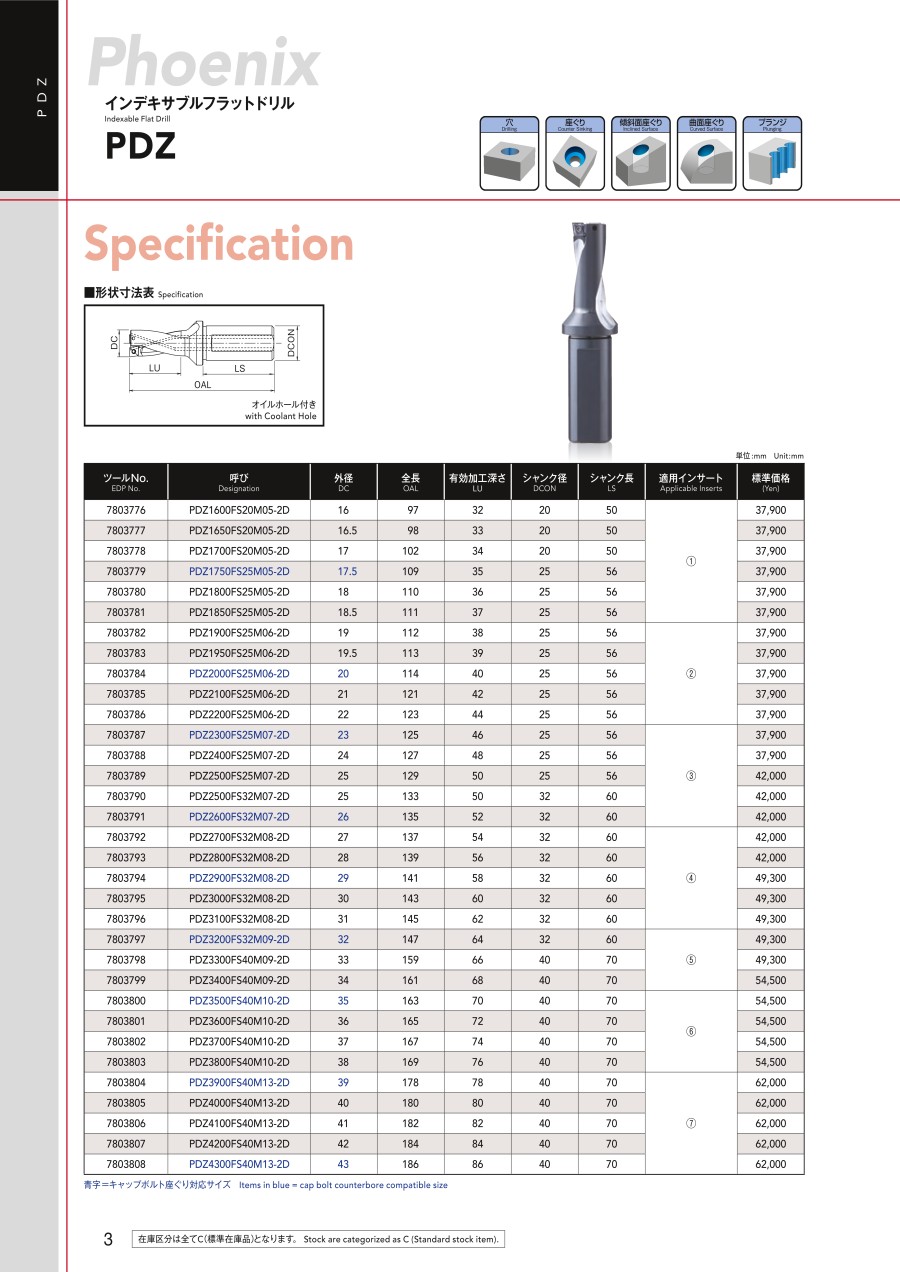

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

加工穴深さ（L/D)

(mm)

全長（L1）

(mm)

突出長（L2）

(mm)

首下長・溝長（L3）

(mm)

シャンク径・MT No

適用チップ

シャンク長

(mm)

ツールNo.

適合ネジ

適合レンチ

最小発注数量

16	32	97	47	32	20	ZPNT050204EN	50	7803776	FS20543P（Torx 6IP）	6IP-D（Torx 6IP）	1個
16.5	33	98	48	33	20	ZPNT050204EN	50	7803777	FS20543P（Torx 6IP）	6IP-D（Torx 6IP）	1個
17	34	102	52	34	20	ZPNT050204EN	50	7803778	FS20543P（Torx 6IP）	6IP-D（Torx 6IP）	1個
17.5	35	109	53	35	25	ZPNT050204EN	56	7803779	FS20543P（Torx 6IP）	6IP-D（Torx 6IP）	1個
18	36	110	54	36	25	ZPNT050204EN	56	7803780	FS20543P（Torx 6IP）	6IP-D（Torx 6IP）	1個
18.5	37	111	55	37	25	ZPNT050204EN	56	7803781	FS20543P（Torx 6IP）	6IP-D（Torx 6IP）	1個
19	38	112	56	38	25	ZPNT060204EN	56	7803782	FS22550P（Torx 7IP）	7IP-D（Torx 7IP）	1個
19.5	39	113	57	39	25	ZPNT060204EN	56	7803783	FS22550P（Torx 7IP）	7IP-D（Torx 7IP）	1個
20	40	114	58	40	25	ZPNT060204EN	56	7803784	FS22550P（Torx 7IP）	7IP-D（Torx 7IP）	1個
21	42	121	65	42	25	ZPNT060204EN	56	7803785	FS22550P（Torx 7IP）	7IP-D（Torx 7IP）	1個
22	44	123	67	44	25	ZPNT060204EN	56	7803786	FS22550P（Torx 7IP）	7IP-D（Torx 7IP）	1個
23	46	125	69	46	25	ZPNT070304EN	56	7803787	FS25560P（Torx 8IP）	8IP-D（Torx 8IP）	1個
24	48	127	71	48	25	ZPNT070304EN	56	7803788	FS25560P（Torx 8IP）	8IP-D（Torx 8IP）	1個
25	50	129	73	50	25	ZPNT070304EN	56	7803789	FS25560P（Torx 8IP）	8IP-D（Torx 8IP）	1個
25	50	133	73	50	32	ZPNT070304EN	60	7803790	FS25560P（Torx 8IP）	8IP-D（Torx 8IP）	1個
26	52	135	75	52	32	ZPNT070304EN	60	7803791	FS25560P（Torx 8IP）	8IP-D（Torx 8IP）	1個
27	54	137	77	54	32	ZPNT080304EN	60	7803792	FS30570P（Torx 9IP）	9IP-D（Torx 9IP）	1個
28	56	139	79	56	32	ZPNT080304EN	60	7803793	FS30570P（Torx 9IP）	9IP-D（Torx 9IP）	1個
29	58	141	81	58	32	ZPNT080304EN	60	7803794	FS30570P（Torx 9IP）	9IP-D（Torx 9IP）	1個
30	60	143	83	60	32	ZPNT080304EN	60	7803795	FS30570P（Torx 9IP）	9IP-D（Torx 9IP）	1個
31	62	145	85	62	32	ZPNT080304EN	60	7803796	FS30570P（Torx 9IP）	9IP-D（Torx 9IP）	1個
32	64	147	87	64	32	ZPNT090404EN	60	7803797	FS30570P（Torx 9IP）	9IP-D（Torx 9IP）	1個
33	66	159	89	66	40	ZPNT090404EN	70	7803798	FS30570P（Torx 9IP）	9IP-D（Torx 9IP）	1個
34	68	161	91	68	40	ZPNT090404EN	70	7803799	FS30570P（Torx 9IP）	9IP-D（Torx 9IP）	1個
35	70	163	93	70	40	ZPNT100408EN	70	7803800	FS35586P（Torx 15IP）	15IP-D（Torx 15IP）	1個
36	72	165	95	72	40	ZPNT100408EN	70	7803801	FS35586P（Torx 15IP）	15IP-D（Torx 15IP）	1個
37	74	167	97	74	40	ZPNT100408EN	70	7803802	FS35586P（Torx 15IP）	15IP-D（Torx 15IP）	1個
38	76	169	99	76	40	ZPNT100408EN	70	7803803	FS35586P（Torx 15IP）	15IP-D（Torx 15IP）	1個
39	78	178	108	78	40	ZPNT130508EN	70	7803804	FS45510P（Torx 20IP）	20IP-D（Torx 20IP）	1個
40	80	180	110	80	40	ZPNT130508EN	70	7803805	FS45510P（Torx 20IP）	20IP-D（Torx 20IP）	1個
41	82	182	112	82	40	ZPNT130508EN	70	7803806	FS45510P（Torx 20IP）	20IP-D（Torx 20IP）	1個
42	84	184	114	84	40	ZPNT130508EN	70	7803807	FS45510P（Torx 20IP）	20IP-D（Torx 20IP）	1個
43	86	186	116	86	40	ZPNT130508EN	70	7803808	FS45510P（Torx 20IP）	20IP-D（Torx 20IP）	1個

通常単価(税別) (税込単価)	通常出荷日

37,186円 ( 40,905円 )	1日目
37,186円 ( 40,905円 )	1日目
37,186円 ( 40,905円 )	1日目
37,186円 ( 40,905円 )	1日目
37,186円 ( 40,905円 )	1日目
37,186円 ( 40,905円 )	1日目
37,186円 ( 40,905円 )	1日目
37,186円 ( 40,905円 )	1日目
37,186円 ( 40,905円 )	1日目
37,186円 ( 40,905円 )	1日目
37,186円 ( 40,905円 )	1日目
37,186円 ( 40,905円 )	1日目
37,186円 ( 40,905円 )	1日目
41,393円 ( 45,532円 )	1日目
41,393円 ( 45,532円 )	1日目
41,393円 ( 45,532円 )	1日目
41,393円 ( 45,532円 )	1日目
41,393円 ( 45,532円 )	1日目
48,451円 ( 53,296円 )	1日目
48,451円 ( 53,296円 )	1日目
48,451円 ( 53,296円 )	1日目
48,451円 ( 53,296円 )	1日目
48,451円 ( 53,296円 )	1日目
53,743円 ( 59,117円 )	1日目
53,743円 ( 59,117円 )	1日目
53,743円 ( 59,117円 )	1日目
53,743円 ( 59,117円 )	1日目
53,743円 ( 59,117円 )	1日目
60,936円 ( 67,030円 )	1日目
60,936円 ( 67,030円 )	1日目
60,936円 ( 67,030円 )	1日目
60,936円 ( 67,030円 )	1日目
60,936円 ( 67,030円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・安定した穴底フラット加工を実現
・ヘッド交換式ドリルと比較して高いコストパフォーマンス

ご注意

本商品はホルダのみです。チップは別売りです。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

PDZ フェニックスシリーズインデキサブルフラットドリルのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 PDZ フェニックスシリーズインデキサブルフラットドリル	PDZ フェニックスシリーズインデキサブルフラットドリル 3Dタイプ	PLDS SS フェニックスシリーズインデキサブルリーディングドリルストレートシャンク	PDドリル P3D　フェニックスシリーズインデキサブルドリル 3Dタイプ	PDドリル P5D　フェニックスシリーズインデキサブルドリル 5Dタイプ	PDドリル P2D　フェニックスシリーズインデキサブルドリル 2Dタイプ
メーカー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー
通常価格	37,186円-	38,138円 -	9,464円 -	35,382円 -	51,056円 -	31,350円 -
通常出荷日	1日目	1日目	1日目	1日目	1日目	1日目
油穴（オイルホール）	○	○	○	○	○	○
刃数(枚)	2	2	1	-	-	-
