タンガロイ

刃先交換式ドリル TDX-F-2

刃先交換式ドリル TDX-F-2
通常単価(税別)
38,546円～62,273円
税込単価
42,401円～68,500円
通常出荷日：1日目

【特長】・工具径：Φ12.5～54mm。・加工穴深さ：L/D=2。

  • 本商品はホルダのみです。チップは別売りです。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

よく一緒に見られています

刃先交換式ドリル TDX-F-3

タンガロイ

刃先交換式ドリル TDX-F-3
通常価格(税別)： 41,322円 (税込価格：45,454円)

通常出荷日：1 日目

よく一緒に見られています

刃先交換式ドリル TDX-F L/D=4

タンガロイ

刃先交換式ドリル TDX-F L/D=4
通常価格(税別)： 47,017円 (税込価格：51,719円)

通常出荷日：1 日目

未確定：候補が56型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

ドリル径φ12.5～54mm,L/D = 2,3,4,5をラインナップ
刃先交換式ドリル TDX-F-2 製品仕様1
刃先交換式ドリル TDX-F-2 製品仕様2

●高剛性ボディ
ボディ剛性を大幅に向上させた新設計ボディを追加し安定した加工を提供。また工具径φ26mm以下のインサート締め付けねじをトルクスプラス®に変更し、より強固なクランプが可能。



●高品位な加工面

高能率と高品位を両立！
油量を大幅アップすることで切りくず排出がスムーズとなり、従来と比較して更に安定した加工と加工面粗さの向上を実現。
刃先交換式ドリル TDX-F-2 製品仕様3
刃先交換式ドリル TDX-F-2 製品仕様4
被削材 ：SCM440
使用ドリル ：φ22.0（L/D = 3）
切削速度 ：Vc = 180 m/min
送り ：f = 0.13 mm/rev
加工深さ ：H = 66 mm（止まり穴）
使用機械 ：立形マシニングセンタ
切削油 ：水溶性切削油

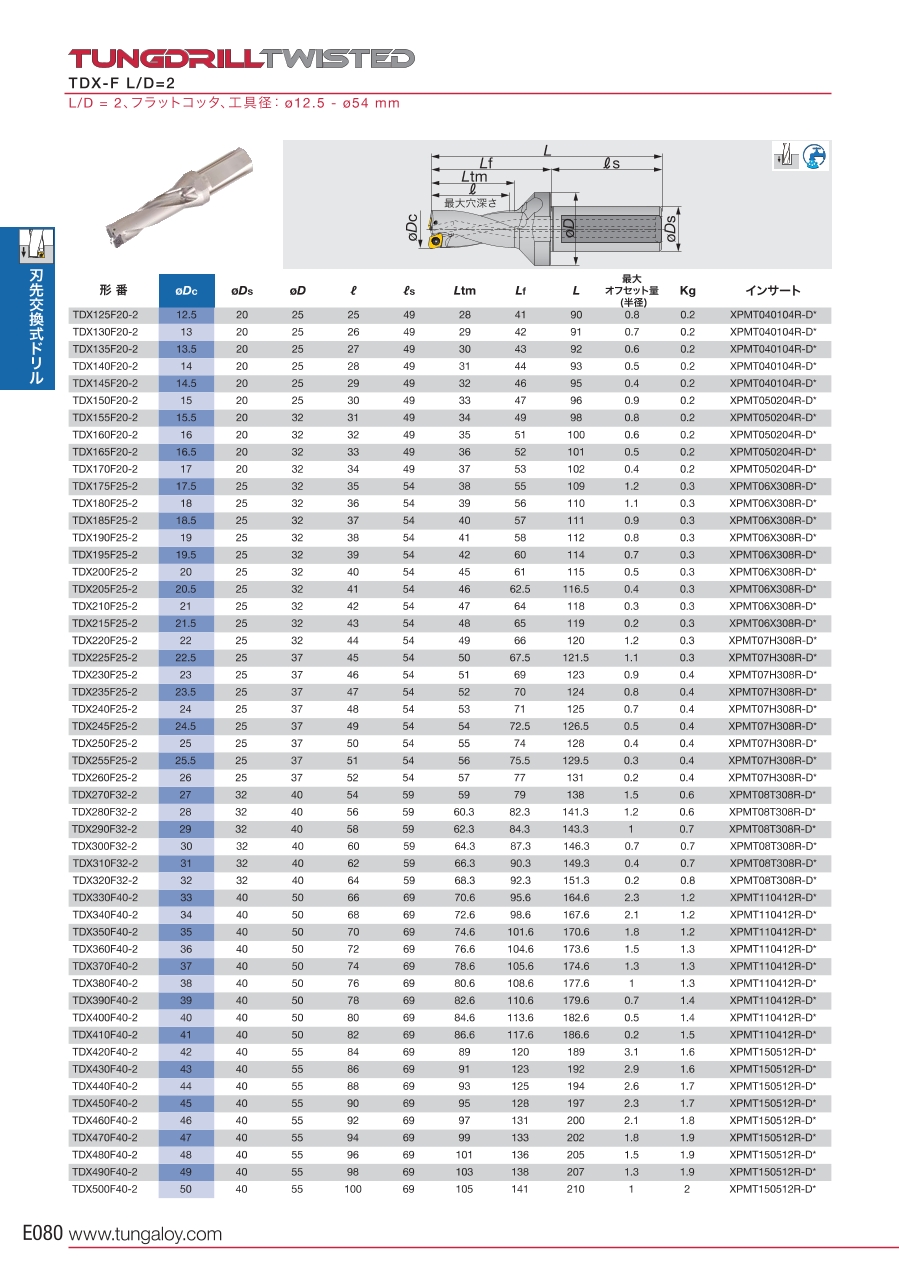

外形図

刃先交換式ドリル TDX-F-2 外形図
L/D=2、フラットコッタ、工具径：φ12.5-φ54 mm

推奨切削条件

・本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
・加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

推奨切削条件表

刃先交換式ドリル TDX-F-2 切削条件表

選定サポート情報

●チップブレーカ



刃先交換式ドリル TDX-F-2 選定サポート情報1


■切りくず形状比較（φ22mm,立形マシニングセンタ）

  TDX形はさまざまな被削材で良好な切りくず処理が可能。

刃先交換式ドリル TDX-F-2 選定サポート情報2

型番リスト

表示件数
  • 1
    • 型番
    TDX125F20-2
    TDX130F20-2
    TDX135F20-2
    TDX140F20-2
    TDX145F20-2
    TDX150F20-2
    TDX155F20-2
    TDX160F20-2
    TDX165F20-2
    TDX170F20-2
    TDX175F25-2
    TDX180F25-2
    TDX185F25-2
    TDX190F25-2
    TDX195F25-2
    TDX200F25-2
    TDX205F25-2
    TDX210F25-2
    TDX215F25-2
    TDX220F25-2
    TDX225F25-2
    TDX230F25-2
    TDX235F25-2
    TDX240F25-2
    TDX245F25-2
    TDX250F25-2
    TDX255F25-2
    TDX260F25-2
    TDX270F32-2
    TDX280F32-2
    TDX290F32-2
    TDX300F32-2
    TDX310F32-2
    TDX320F32-2
    TDX330F40-2
    TDX340F40-2
    TDX350F40-2
    TDX360F40-2
    TDX370F40-2
    TDX380F40-2
    TDX390F40-2
    TDX400F40-2
    TDX410F40-2
    TDX420F40-2
    TDX430F40-2
    TDX440F40-2
    TDX450F40-2
    TDX460F40-2
    TDX470F40-2
    TDX480F40-2
    TDX490F40-2
    TDX500F40-2
    TDX510F40-2
    TDX520F40-2
    TDX530F40-2
    TDX540F40-2

    ドリル径（刃径）

    (mm)

    全長（L1）

    (mm)

    首下長・溝長（L3）

    (mm)

    シャンク径・MT No

    シャンク長

    (mm)

    最大オフセット量

    (mm)

    		RoHS?最小発注数量
    12.5
    90
    25
    20
    49
    0.8
    -
    1個
    13
    91
    26
    20
    49
    0.7
    -
    1個
    13.5
    92
    27
    20
    49
    0.6
    -
    1個
    14
    93
    28
    20
    49
    0.5
    -
    1個
    14.5
    95
    29
    20
    49
    0.4
    10
    1個
    15
    96
    30
    20
    49
    0.9
    -
    1個
    15.5
    98
    31
    20
    49
    0.8
    -
    1個
    16
    100
    32
    20
    49
    0.6
    -
    1個
    16.5
    101
    33
    20
    49
    0.5
    -
    1個
    17
    102
    34
    20
    49
    0.4
    -
    1個
    17.5
    109
    35
    25
    54
    1.2
    10
    1個
    18
    110
    36
    25
    54
    1.1
    10
    1個
    18.5
    111
    37
    25
    54
    0.9
    -
    1個
    19
    112
    38
    25
    54
    0.8
    10
    1個
    19.5
    114
    39
    25
    54
    0.7
    10
    1個
    20
    115
    40
    25
    54
    0.5
    10
    1個
    20.5
    116.5
    41
    25
    54
    0.4
    10
    1個
    21
    118
    42
    25
    54
    0.3
    10
    1個
    21.5
    119
    43
    25
    54
    0.2
    10
    1個
    22
    120
    44
    25
    54
    1.2
    -
    1個
    22.5
    121.5
    45
    25
    54
    1.1
    -
    1個
    23
    123
    46
    25
    54
    0.9
    10
    1個
    23.5
    124
    47
    25
    54
    0.8
    10
    1個
    24
    125
    48
    25
    54
    0.7
    -
    1個
    24.5
    126.5
    49
    25
    54
    0.5
    10
    1個
    25
    128
    50
    25
    54
    0.4
    10
    1個
    25.5
    129.5
    51
    25
    54
    0.3
    -
    1個
    26
    131
    52
    25
    54
    0.2
    10
    1個
    27
    138
    54
    32
    59
    1.5
    10
    1個
    28
    141.3
    56
    32
    59
    1.2
    -
    1個
    29
    143.3
    58
    32
    59
    1
    10
    1個
    30
    146.3
    60
    32
    59
    0.7
    10
    1個
    31
    149.3
    62
    32
    59
    0.4
    10
    1個
    32
    151.3
    64
    32
    59
    0.2
    -
    1個
    33
    164.6
    66
    40
    69
    2.3
    10
    1個
    34
    167.6
    68
    40
    69
    2.1
    10
    1個
    35
    170.6
    70
    40
    69
    1.8
    10
    1個
    36
    173.6
    72
    40
    69
    1.5
    -
    1個
    37
    174.6
    74
    40
    69
    1.3
    10
    1個
    38
    177.6
    76
    40
    69
    1
    10
    1個
    39
    179.6
    78
    40
    69
    0.7
    10
    1個
    40
    182.6
    80
    40
    69
    0.5
    10
    1個
    41
    186.6
    82
    40
    69
    0.2
    10
    1個
    42
    189
    84
    40
    69
    3.1
    10
    1個
    43
    192
    86
    40
    69
    2.9
    10
    1個
    44
    194
    88
    40
    69
    2.6
    10
    1個
    45
    197
    90
    40
    69
    2.3
    10
    1個
    46
    200
    92
    40
    69
    2.1
    -
    1個
    47
    202
    94
    40
    69
    1.8
    -
    1個
    48
    205
    96
    40
    69
    1.5
    -
    1個
    49
    207
    98
    40
    69
    1.3
    -
    1個
    50
    210
    100
    40
    69
    1
    -
    1個
    51
    214
    102
    40
    69
    0.7
    -
    1個
    52
    216
    104
    40
    69
    0.5
    -
    1個
    53
    219
    106
    40
    69
    0
    -
    1個
    54
    221
    108
    40
    69
    0
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    38,546円
    ( 42,401円 )
    1日目
    38,546円
    ( 42,401円 )
    1日目
    38,546円
    ( 42,401円 )
    1日目
    38,546円
    ( 42,401円 )
    1日目
    38,546円
    ( 42,401円 )
    1日目
    38,546円
    ( 42,401円 )
    1日目
    38,546円
    ( 42,401円 )
    1日目
    40,449円
    ( 44,494円 )
    1日目
    40,449円
    ( 44,494円 )
    1日目
    40,449円
    ( 44,494円 )
    1日目
    40,449円
    ( 44,494円 )
    1日目
    40,449円
    ( 44,494円 )
    1日目
    40,449円
    ( 44,494円 )
    1日目
    40,449円
    ( 44,494円 )
    1日目
    40,449円
    ( 44,494円 )
    1日目
    40,449円
    ( 44,494円 )
    1日目
    40,449円
    ( 44,494円 )
    1日目
    40,449円
    ( 44,494円 )
    1日目
    44,530円
    ( 48,983円 )
    1日目
    44,530円
    ( 48,983円 )
    1日目
    44,530円
    ( 48,983円 )
    1日目
    44,530円
    ( 48,983円 )
    1日目
    44,530円
    ( 48,983円 )
    1日目
    44,530円
    ( 48,983円 )
    1日目
    44,530円
    ( 48,983円 )
    1日目
    44,530円
    ( 48,983円 )
    1日目
    44,530円
    ( 48,983円 )
    1日目
    44,530円
    ( 48,983円 )
    1日目
    49,271円
    ( 54,198円 )
    1日目
    49,271円
    ( 54,198円 )
    1日目
    49,271円
    ( 54,198円 )
    1日目
    49,271円
    ( 54,198円 )
    1日目
    49,271円
    ( 54,198円 )
    1日目
    49,271円
    ( 54,198円 )
    1日目
    53,263円
    ( 58,589円 )
    1日目
    53,263円
    ( 58,589円 )
    1日目
    53,263円
    ( 58,589円 )
    1日目
    53,263円
    ( 58,589円 )
    1日目
    53,263円
    ( 58,589円 )
    1日目
    53,263円
    ( 58,589円 )
    1日目
    53,263円
    ( 58,589円 )
    1日目
    53,263円
    ( 58,589円 )
    1日目
    57,468円
    ( 63,215円 )
    1日目
    57,468円
    ( 63,215円 )
    1日目
    57,468円
    ( 63,215円 )
    1日目
    57,468円
    ( 63,215円 )
    1日目
    57,468円
    ( 63,215円 )
    1日目
    57,468円
    ( 63,215円 )
    1日目
    57,468円
    ( 63,215円 )
    1日目
    57,468円
    ( 63,215円 )
    1日目
    57,468円
    ( 63,215円 )
    1日目
    57,468円
    ( 63,215円 )
    1日目
    57,468円
    ( 63,215円 )
    1日目
    57,468円
    ( 63,215円 )
    1日目
    57,468円
    ( 63,215円 )
    1日目
    62,273円
    ( 68,500円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・工具径：Φ12.5～54mm。
    ・加工穴深さ：L/D=2。

    ご注意

    • 本商品はホルダのみです。チップは別売りです。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
