京セラ

ボーリング交換ヘッドKAVH-PCLN ホルダ

ボーリング交換ヘッドKAVH-PCLN ホルダ
通常単価(税別)
29,339円
税込単価
32,273円
通常出荷日：2日目

【特長】・独自の防振機構により優れた耐びびり性能・ヘッド交換により多様な内径加工に対応セレーション構造...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • ホルダ本体には、チップは付属しておりません。
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

独自の防振機構により優れた耐びびり性能

剛性を確保した独自の防振機構。ダンパーによる高い減衰性能を実現

ボーリング交換ヘッドKAVH-PCLN ホルダ 独自の防振機構により優れた耐びびり性能

防振機構による振動抑制の原理（イメージ）

ボーリング交換ヘッドKAVH-PCLN ホルダ 防振機構による振動抑制の原理（イメージ）

シャンクに対してダンパーが遅れて振動。振動減衰に効果を発揮

L/D = 最大10 に対応。従来超硬シャンクよりも優れた防振性能

ハンマリング試験（京セラ社比較）

ハンマーで工具先端部に衝撃（φ20 突出し量10D）

ボーリング交換ヘッドKAVH-PCLN ホルダ ハンマーで工具先端部に衝撃（o20 突出し量10D）

振動測定方向

KAV（ 防振機構内蔵）
従来超硬シャンク
ボーリング交換ヘッドKAVH-PCLN ホルダ KAV（ 防振機構内蔵）
ボーリング交換ヘッドKAVH-PCLN ホルダ 従来超硬シャンク

10Dシャンク 防振性能（京セラ社内評価）

KAV は安定加工が可能

ボーリング交換ヘッドKAVH-PCLN ホルダ KAV は安定加工が可能

KAV-G20-10D / KAVH20-SCLCR09
CCMT09T304PP
突出し量 : 140 mm （7D） / 200 mm （10D）
被削材 : SCM435

安定加工領域（突出し量 10D, ap = 0.4 mm ）
安定加工領域（切削速度 Vc = 100 m/min）
ボーリング交換ヘッドKAVH-PCLN ホルダ 安定加工領域（ 突出し量 10D, ap = 0.4 mm ）
ボーリング交換ヘッドKAVH-PCLN ホルダ 安定加工領域（ 切削速度 Vc = 100 m/min）

性能・試験情報

独自の防振機構により、他社品に対して優れた耐びびり性能を発揮

防振性能比較（京セラ社比較）
他社品はびびりが発生、KAVは安定加工を実現
ボーリング交換ヘッドKAVH-PCLN ホルダ 独自の防振機構により、他社品に対して優れた耐びびり性能を発揮
KAV
他社品A （防振タイプ）
他社品B （防振タイプ）
ボーリング交換ヘッドKAVH-PCLN ホルダ KAV
ボーリング交換ヘッドKAVH-PCLN ホルダ 他社品A (防振タイプ)
ボーリング交換ヘッドKAVH-PCLN ホルダ 他社品B (防振タイプ)

表面粗さ

ボーリング交換ヘッドKAVH-PCLN ホルダ 表面粗さ-1
ボーリング交換ヘッドKAVH-PCLN ホルダ 表面粗さ-2
ボーリング交換ヘッドKAVH-PCLN ホルダ 表面粗さ-3

切削条件 : Vc = 150 m/min, ap = 0.4 mm, f = 0.15 mm/rev 被削材 : SCM435 突出し量 320 mm

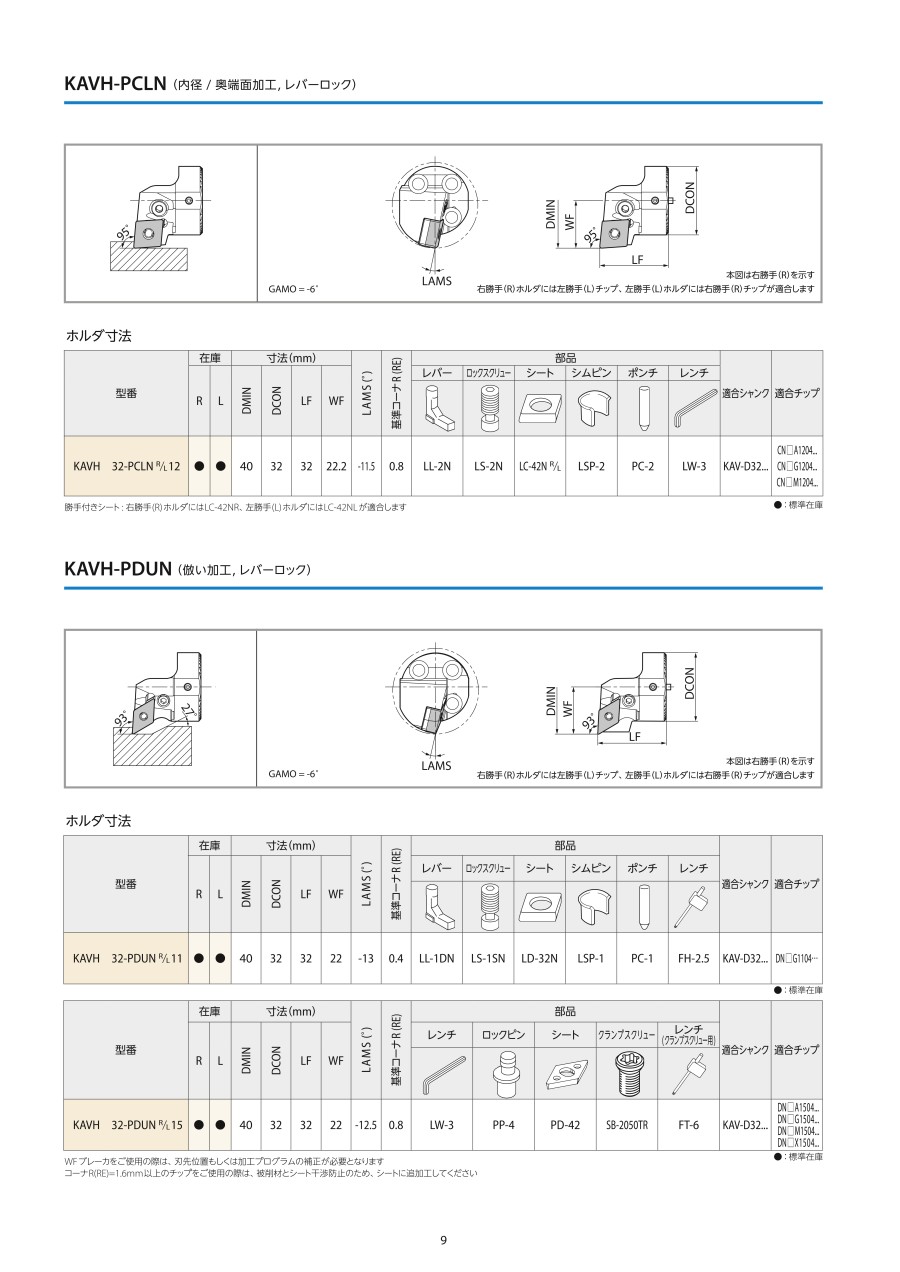

外形図

ボーリング交換ヘッドKAVH-PCLN ホルダ 外形図

GAMO = -6°
本図は右勝手（R）を示す
右勝手（R）ホルダには左勝手（L）チップ、左勝手（L）ホルダには右勝手（R）チップが適合します

使用方法・使用事例

使用事例

加工実例

（1）機械部品 （ウォームギヤ） S45C
（2）機械部品 （ウォームギヤ） SCM435
（3）自動車部品 （デフケース） FCD700
シャンク : KAV-G16-10D
ヘッド : KAVH16-SDUCR07
チップ : DCGT070202EL-U （PV720）
Vc = 50 m/min
ap = 0.05 mm
f = 0.2 mm/rev Wet
シャンク : KAV-D32-10D
ヘッド : KAVH32-PDUNR11
チップ : DNMG110404HQ （CA515）
Vc = 180 m/min
ap = 0.15 mm
f = 0.2 mm/rev Wet
シャンク : KAV-G20-10D
ヘッド : KAVH20-STLPR11
チップ : TPGB110308 （PV7005）
Vc = 140 m/min
ap = 0.2 mm
f = 0.12 mm/rev Wet
突出し量 : φ16-160mm （10D）
突出し量 : φ32-200mm （6.2D）
突出し量 : φ20-160mm （8D）
ボーリング交換ヘッドKAVH-PCLN ホルダ 突出し量 : o16-160mm (10D)
ボーリング交換ヘッドKAVH-PCLN ホルダ 突出し量 : o32-200mm (6.2D)
ボーリング交換ヘッドKAVH-PCLN ホルダ 突出し量 : o20-160mm (8D)
（ユーザー様の評価による）
（ユーザー様の評価による）
（ユーザー様の評価による）

選定サポート情報

ラインナップのご紹介

ヘッド交換により多様な内径加工に対応
セレーション構造で強固に締結

ボーリング交換ヘッドKAVH-PCLN ホルダ ラインナップのご紹介-1

内部給油推奨

防振機構の損傷を防ぐため内部給油を推奨
京セラ社配管部品を使用時 : 耐圧7MPaまで対応 （ 一部型番は1MPa）

φ16 ～ φ25
φ32
ボーリング交換ヘッドKAVH-PCLN ホルダ ラインナップのご紹介-2
ボーリング交換ヘッドKAVH-PCLN ホルダ ラインナップのご紹介-3

クーラントの配管接続 : デジタルカタログP11参照

ヘッド レパートリー

シャンク径ポジタイプ （スクリュークランプ）ネガタイプ （レバーロック）
SCLCSDUCSTLPSVUBPCLNPDUNPTFN
φ16●●●
φ20●●●●
φ25●●●●
φ32●●●●●●●

注意・禁止事項

勝手付きシート : 右勝手（R）ホルダにはLC-42NR、左勝手（L）ホルダにはLC-42NLが適合します

型番リスト

表示件数
  • 1
    • 型番
    KAVH32-PCLNL12
    KAVH32-PCLNR12

    勝手

    シート

    		最小発注数量
    左
    LC-42NL
    1個
    右
    LC-42NR
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    29,339円
    ( 32,273円 )
    2日目
    29,339円
    ( 32,273円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・独自の防振機構により優れた耐びびり性能
    ・ヘッド交換により多様な内径加工に対応セレーション構造で強固に締結

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • ホルダ本体には、チップは付属しておりません。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
