タンガロイ

ヘッド交換式エンドミルTungMeister用カッタヘッド VDS形

ヘッド交換式エンドミルTungMeister用カッタヘッド VDS形
通常単価(税別)
5,350円～11,830円
税込単価
5,885円～13,013円

最適工具の選定で、加工能率を向上。工具交換時間を大幅に削減し、生産性を改善。

詳細情報を確認する
  • 加工用途
    面取り / その他
  • 取付け方法
    ねじ込み式
  • 総刃数 (枚)
    2
  • ねじれ角 (°)
    10
  • 被削材
    鋼、ステンレス鋼、鋳鉄、アルミニウム合金、チタン合金、耐熱合金、焼入れ鋼
  • 材種
    AH725
  • 用途
    穴面取り、穴あけ
未確定：候補が4型番あります。
    数量：

    商品情報

    製品特長・仕様

    面取り角45°
    低抵抗
    ねじれ切れ刃

    工具交換時間を大幅短縮!!
    抜群の刃先位置再現性
    機械のダウンタイムを劇的に短縮。
    刃先交換のみで手間要らず。
    テーパ+端面の二面拘束で、高い再現性と精度を維持。
    ヘッド交換式エンドミルTungMeister用カッタヘッド VDS形 工具交換時間を大幅短縮!!
    ヘッド交換式エンドミルTungMeister用カッタヘッド VDS形 抜群の刃先位置再現性

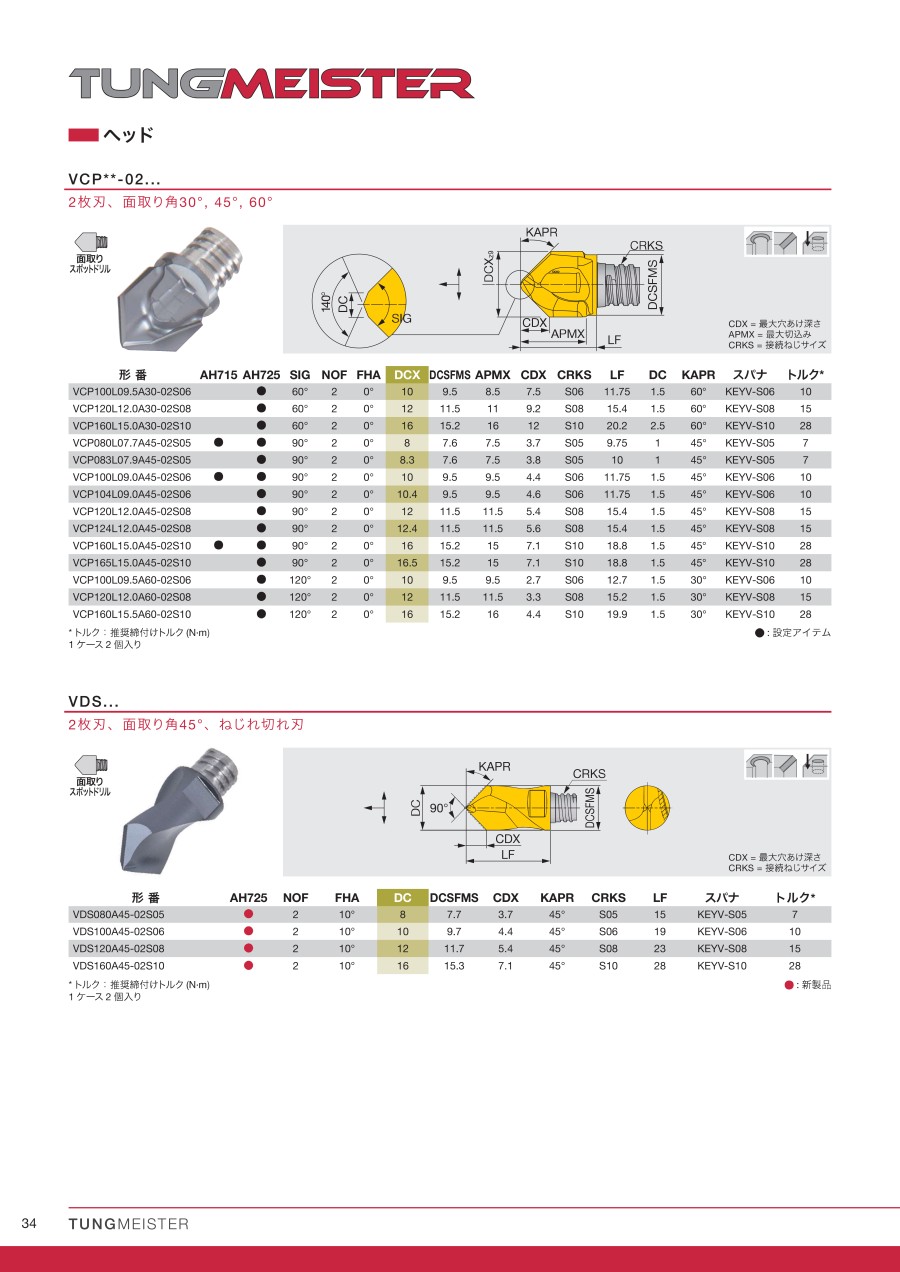

    外形図

    ヘッド交換式エンドミルTungMeister用カッタヘッド VDS形 外形図

    CDX = 最大穴あけ深さ
    CRKS = 接続ねじサイズ

    推奨切削条件

    推奨切削条件表

    スポットドリル

    ヘッド交換式エンドミルTungMeister用カッタヘッド VDS形 推奨切削条件表

    適用被削材

    ヘッド交換式エンドミルTungMeister用カッタヘッド VDS形 適用被削材

    選定サポート情報

    外観形番接続ねじ
    サイズ    		対応ヘッド形番トルク
    （N.m）
    丸型ヘッド用レンチヘッド交換式エンドミルTungMeister用カッタヘッド VDS形 丸型ヘッド用レンチTM-WRENCH-6-05S05VEH, VED, VEE,
    VEE-I, VEE-R,
    VEE-C, VEE-A,
    VFX**-04/06, VRD,
    VBD-BG, VBE-BG,
    VBE-BGA, VDP,
    VDS, VCA,
    VBO, VBL, VBN,
    HPAV06-S    		7
    TM-WRENCH-8-06S0610
    TM-WRENCH-10-08S0815
    TM-WRENCH-13-10S1028
    TM-WRENCH-16-12S1228
    TM-WRENCH-20-15S1540

    注意・禁止事項

    注意事項

    • 指定外のヘッドを使用すると切削不能となったり、シャンクの破損を招きますので、ヘッドは必ずタンガロイ社カタログに指定されたものをご使用ください。
    • ヘッド取付けの際は、予めエアブロ-、またはウエスを用いて結合ねじ部に付着している切りくずや異物を取り除いてください。
    • 結合ねじ部に焼き付き防止剤や潤滑油を塗布しないでください。
    • ヘッド締付け時は専用レンチを使用し、ゆっくりと締付けを行い、シャンク端面とヘッド端面が密着したらそれ以上の締付けは行わないで下さい。（右図参照）
      また、過度の締付け（増し締め）は、ヘッド破損の原因となりますので、ご注意ください。
    • ヘッドの取付け・取外しの際、ハンマ等による打撃は行わないでください。
    ヘッド交換式エンドミルTungMeister用カッタヘッド VDS形 注意事項

    安全上の注意点

    • ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
    • 切れ刃が鋭利なため素手でさわらないでください。
    • 切れ味を確認して早めに工具交換を行ってください。
    • 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
      また、不水溶性切削油を使用する場合は防火対策が必要です。

    型番リスト

    表示件数
  • 1
    • 型番
    VDS080A45-02S05-AH725
    VDS100A45-02S06-AH725
    VDS120A45-02S08-AH725
    VDS160A45-02S10-AH725

    外径（D)

    (φ)

    全長 (L)

    (mm)

    締付トルク

    (N・m)

    スパナ

    寸法 CDX

    (mm)

    適用シャンク径

    (mm)

    接続ねじサイズ（CRKS）

    		最小発注数量
    8
    15
    7
    KEYV-S05
    3.7
    7.7
    S05
    2個
    10
    19
    10
    KEYV-S06
    4.4
    9.7
    S06
    2個
    12
    23
    15
    KEYV-S08
    5.4
    11.7
    S08
    2個
    16
    28
    28
    KEYV-S10
    7.1
    15.3
    S10
    2個
    通常単価(税別) (税込単価)
    通常出荷日
    5,350円
    ( 5,885円 )
    1日目
    6,120円
    ( 6,732円 )
    1日目
    7,670円
    ( 8,437円 )
    1日目
    11,830円
    ( 13,013円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    最適工具の選定で、加工能率を向上。工具交換時間を大幅に削減し、生産性を改善。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
