サンドビック

旋削加工用 CoroTurn（R） Prime CoroTurn（R） SL カッティングヘッド

カタログ |

通常単価(税別): 56,432円～65,144円

税込単価: 62,075円～71,658円

【特長】・PrimeTurning（TM）による低切込みで高送りによる高生産加...

適合チップ形状
ISO規格外
適合チップ逃げ角
ISO規格外
適合チップ切れ刃長
ISO規格外
切込み角
ISO規格外
油穴（オイルホール）
○

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ホルダ本体には、チップは付属しておりません。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

PrimeTurning^TM による低切込み角の加工旋削加工用 CoroTurn（R） Prime CoroTurn（R） SL カッティングヘッド特長-1

旋削加工用 CoroTurn（R） Prime CoroTurn（R） SL カッティングヘッド特長-2

刃先への切削中の加工負荷、切削熱の低減

従来の旋削加工
⇒ノーズR付近に集中

PrimeTurning^TM
⇒切れ刃のより広い範囲に分散

従来の旋削加工と比較して薄く、幅の広い切りくず生成でチップへの負荷と熱を拡散。このことにより、高送りによる高生産加工とチップの長寿命化が可能となります。

あらゆる方向に加工が可能

CoroTurn^® Primeは、高送りとチップの長寿命化を可能にする新しい工具です。
この工具は、外径、端面、ぬすみの加工がすべて行え、従来方向の旋削加工だけでなく、PrimeTurning^TMでの大幅な高送り加工を可能とする革新的な工具です。

旋削加工用 CoroTurn（R） Prime CoroTurn（R） SL カッティングヘッド特長-3

旋削加工用 CoroTurn（R） Prime CoroTurn（R） SL カッティングヘッド特長-4

従来方向の旋削加工に加えて、低切込み角の
PrimeTurning^TM（バックターニング、引上げ端面加工）が可能

切りくずかみの防止

チップの破損やワークを傷つける原因となる立ち壁までの外径加工の際に、切りくずかみを PrimeTurning^TMにより回避できます。

クランプ方式

Aタイプ
スクリュークランプ

Bタイプ
ダブルクランプ

多様な加工に対応するためレールロック機構を採用
加工中のチップの動きを抑え加工安定性を向上

最大1.2mm/revの高送り加工で使用するためダブルクランプを採用
高剛性なクランプを確保

最新のクーラント内部供給機構

Aタイプはすくい面方向及び逃げ面方向、Bタイプは逃げ面方向からのクーラント内部供給機構を採用
高い刃先冷却効果および潤滑効果により、チップの寿命を延長

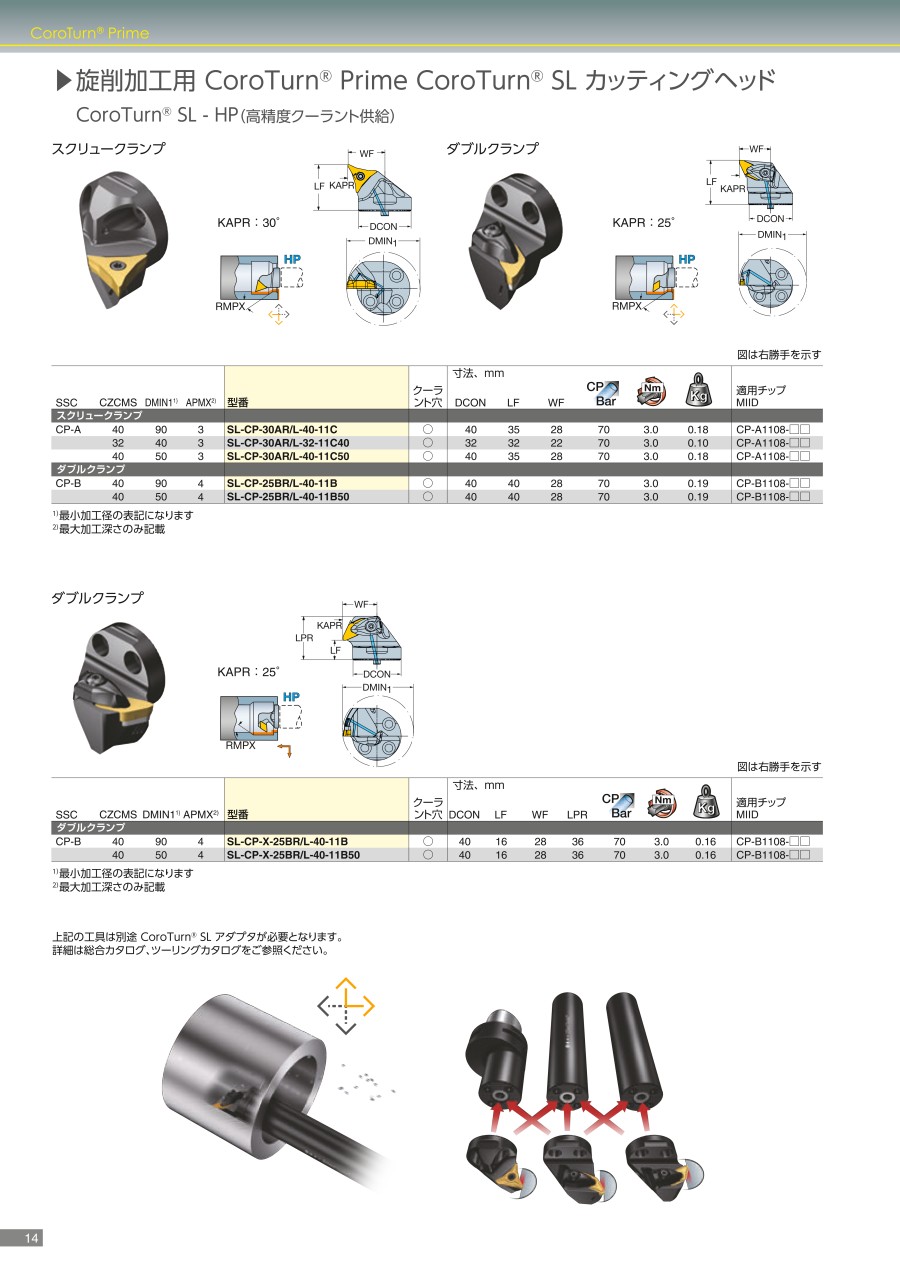

外形図

スクリュークランプ SL-CP-...

ダブルクランプ SL-CP-...

旋削加工用 CoroTurn（R） Prime CoroTurn（R） SL カッティングヘッド外形図-1

KAPR：30°

旋削加工用 CoroTurn（R） Prime CoroTurn（R） SL カッティングヘッド外形図-2

KAPR：25°

ダブルクランプ SL-CP-X-...

旋削加工用 CoroTurn（R） Prime CoroTurn（R） SL カッティングヘッド外形図-3

KAPR：25°

図は右勝手を示す

使用方法・使用事例

使用方法

Aタイプ仕上げ～中加工用

外径加工・端面加工、倣い加工・ぬすみ加工

旋削加工用 CoroTurn（R） Prime CoroTurn（R） SL カッティングヘッド Aタイプ仕上げ～中加工用-3

内径加工

Bタイプ荒加工用

外径加工・端面加工

旋削加工用 CoroTurn（R） Prime CoroTurn（R） SL カッティングヘッド Bタイプ荒加工用-6

内径加工

クーラント取付け手順

（1）機械のサイズに合わせ、「ホース」の長さを決めます。
（2）「クーラント接続キット」の中から、使用する工作機械に合わせてエルボ型
     とストレート型のうち必要なキットを選定します。
     それぞれのねじサイズは以下になります。これに合う市販のコネクタも
     ご使用になれます。
     工具側：G1/8"
     ホース側：M12
     工作機械側：M10、G1/8"、G1/4"
（3）工具と「ホース」をコネクタでつなぎます。
     加工の前にクーラントの噴射を行い、クーラントの漏れがない
     か確認してください。

注：クーラント穴の詰まりを防止するため、目の細かい
     クーラントフィルター（5-25μmを推奨）を使用し、
     こまめにフィルターを交換してください。
     ワッシャーは金属ワッシャーのため、わずかにクー
     ラントがもれる可能性があります。

使用事例

加工事例1 ［P］

切削速度 v_c （m/min）：300
送り f_n （mm/r）：0.35
切込み a_p （mm）：2
被削材：S45C

チップ寿命約4倍！

CNMG120408-PM 材種：4325

CoroTurn^® Prime Aタイプ材種：4325

旋削加工用 CoroTurn（R） Prime CoroTurn（R） SL カッティングヘッド加工事例1-1

旋削加工用 CoroTurn（R） Prime CoroTurn（R） SL カッティングヘッド加工事例1-2

加工事例2 ［M］

切削速度 v_c （m/min）：150
送り f_n （mm/r）：0.35
切込み a_p （mm）：2
被削材：SUS316L

チップ寿命5倍以上！

100分加工したところで停止。
摩耗の状態から、さらなる寿命延長が可能。

CNMG120408-MM 材種：2025

CoroTurn^® Prime Bタイプ材種：2025

旋削加工用 CoroTurn（R） Prime CoroTurn（R） SL カッティングヘッド加工事例2-1

旋削加工用 CoroTurn（R） Prime CoroTurn（R） SL カッティングヘッド加工事例2-2

加工事例3 ［P］

被削材： SCM440相当品（硬度：HRC42）
部品：アダプタブランクス
工程：外径荒加工
クーラント：あり（水溶性）、内部給油

生産性2.4倍！
工具寿命6.7倍！

	CNMG160612-PM GC4325	CoroTurn^® Prime Bタイプ CP-B1108-M5 GC4325
切削速度 v_c （m/min）	100	120
送り f_n （mm/r）	0.35	0.55
切込み a_p （mm）	2.0	2.5
加工部品の数	15	100

加工事例4 ［M］

被削材： 15-5PH
部品：テールストック
工程：外径・端面荒加工
クーラント：あり（水溶性）、外部給油

生産性4.3倍！
工具寿命2倍！

	他社品 WNMG080408	CoroTurn^® Prime Bタイプ CP-B1108-M5 GC1115
切削速度 v_c （m/min）	91	100
送り f_n （mm/r）	0.2	0.78
切込み a_p （mm）	2.54	2.54
加工部品の数	1	2

加工事例5 ［S］

被削材：インコネル718（硬度：HRC45-50）
部品：一般産業用部品
工程：外径荒加工
クーラント：あり（水溶性）、外部給油

生産性6.6倍！
工具寿命3.3倍！

	DNMG150608-SM GC1115	CoroTurn^® Prime Bタイプ CP-B1108-M5W GC1115
切削速度 v_c （m/min）	33.5	54.9
送り f_n （mm/r）	0.3	0.8
切込み a_p （mm）	2.0	3.0
加工部品の数	0.5	1.65

加工事例6 ［P］

被削材： SCM440相当品
部品：ボールベアリング内径φ300mm
工程：内径旋削加工荒加工+仕上げ加工
機械：立旋盤
クーラント：あり（水溶性）

良好な切りくず処理！
優れた加工面品質を達成！

	荒加工 SL-CP-25BR-40C	仕上げ SL-CP-30AR-11C
チップ	CP-B1108-M5 4325	CP-A1108-L5W 4325
切削速度 v_c （m/min）	250	250
送り f_n（mm/r）	0.8	0.4
切込み a_p （mm）	2.0	1.0

旋削加工用 CoroTurn（R） Prime CoroTurn（R） SL カッティングヘッド加工事例6

加工事例7 ［P］

被削材： SUJ2
部品：スライサーブレード
工程：外径荒加工
クーラント：あり（水溶性）

生産性2.3倍！
工具寿命3.5倍！

	他社品 CNMG120412	CoroTurn^® Prime Bタイプ CP-B1108-L4 4325
切削速度 v_c （m/min）	350	400
送り f_n （mm/r）	0.35	0.8
切込み a_p （mm）	2.0	2.0
加工部品の数	13	45

加工事例8 ［P］

被削材： SCM440相当品
部品：シャフト
工程：外径+端面荒加工
クーラント：あり（水溶性）、外部給油

工具寿命1.9倍！

最新の次世代のInveio^®で耐熱性UP、境界摩耗が大幅減。
さらに工具寿命UPが可能に。

-	CP-B1108-H3W GC4325	CP-B1108-H3W GC4425
切削速度 v_c （m/min）	230	230
送り f_n （mm/r）	0.8	0.8
切込み a_p （mm）	2.7	2.7
合計加工時間（分）	19	36
加工部品の数	15	28

加工事例9 ［S］

被削材：インコネル718（硬度：43HRC）
部品：テストワーク
工程：外径荒加工
クーラント：あり（水溶性）、内部給油3MPa

切りくず排出量2.4倍！
工具寿命延長1.5倍！

	CNMG 120408-SM S205	CoroTurn^® Prime Bタイプ CP-B1108-H3 S205
切削速度 v_c （m/min）	40	40
送り f_n （mm/r）	0.25	0.6
切込み a_p （mm）	2	2
切りくず排出量 Q （cm³/min）	20	48
総切りくず排出量 Qtot （cm³）	266	960
工具寿命（分）	13.3	20

加工事例10 ［P］

被削材： S45C相当品
部品：ロッドエンド
工程：外径荒加工
クーラント：あり（水溶性）、外部給油

生産性1.5倍！
工具寿命1.2倍！

	他社品 WNMG080408	CoroTurn^® Prime Bタイプ CP-B1108-M5W GC4325
切削速度 v_c （m/min）	160	180
送り f_n （mm/r）	0.38	0.8
切込み a_p （mm）	4.0	2.5
加工部品の数	5	6

加工事例11 ［M］

被削材： 15-5PH
部品：シャフト
工程：外径荒加工
クーラント：あり（水溶性）、外部給油

生産性2倍！
工具寿命2倍！

	他社品 CNMM120408	CoroTurn^® Prime Bタイプ CP-B1108-M5 GC4325
切削速度 v_c （m/min）	50	100
送り f_n （mm/r）	0.4	0.8
切込み a_p （mm）	4.0	2.0
加工部品の数	1	2

推奨切削条件

推奨切削条件表

PrimeTurning^TM（バックターニング）

PrimeTurning^TM（引上げ端面加工）

Aタイプ

	min	rec	max
f_n	0.2	0.4	0.5
a_p	0.25	1.5	3

	min	rec	max
f_n	0.2	0.4	0.5
a_p	0.25	1.5	2.5

Bタイプ

	min	rec	max
f_n	0.3	0.6	1.2
a_p	0.5	2	4

	min	rec	max
f_n	0.3	0.6	1.2
a_p	0.5	1	1.5

通常ターニング

押下げ端面加工

Aタイプ

	min	rec	max
f_n	0.1	0.2	0.25
a_p	0.25	1	1.5

	min	rec	max
f_n	0.1	0.2	0.25
a_p	0.25	1	1.5

Bタイプ

	min	rec	max
f_n	0.2	0.35	0.6
a_p	0.5	2	3

	min	rec	max
f_n	0.2	0.3	0.6
a_p	0.5	2	3

切削速度初期試行値

被削材	v_c m/min
P	250-350
M	100-250
S	40-120

切削条件時の注意

※Aタイプチップ新ワイパーブレーカ-L3WXのみ最大切込み量が異なります。

選定サポート情報

旋削加工用 CoroTurn^® Prime CoroTurn^® SL カッティングヘッド用部品

スクリュークランプ

型番	部品				セット内容	部品（別途注文品です）
型番	1 チップスクリュー	2 ノズル	3 クーラントスクリュー	4 ロケーティングチューブ	5 ビット（15IP）	6 トルクレンチグリップ
SL-CP-30AR/L-40-11C	5513 020-01	5691 026-13	3213 010-256	5638 031-01	5680 084-15	5680 105-05
SL-CP-30AR/L-32-11C40	5513 020-01	5691 026-13		5638 031-01	5680 084-15	5680 105-05
SL-CP-30AR/L-40-11C50	5513 020-01	5691 026-13		5638 031-01	5680 084-15	5680 105-05

ダブルクランプ

型番	部品					セット内容	部品（別途注文品です）
型番	1 シムスクリュー	2 シム	3 クランプセット	4 クーラントスクリュー	5 ロケーティングチューブ	6 ビット（15IP）	7 レンチ	8 トルクレンチグリップ
SL-CP-25BR/L-40-11B	5513 020-04	5322 610-01	5412 028-021	3213 010-256	5638 031-01	5680 084-15	5680 049-03	5680 105-05
SL-CP-25BR/L-40-11B50	5513 020-04	5322 610-01	5412 028-021		5638 031-01	5680 084-15	5680 049-03	5680 105-05
SL-CP-X-25BR/L-40-11B	5513 020-04	5322 610-01	5412 028-021	3213 010-256	5638 031-01	5680 084-15	5680 049-03	5680 105-05
SL-CP-X-25BR/L-40-11B50	5513 020-04	5322 610-01	5412 028-021		5638 031-01	5680 084-15	5680 049-03	5680 105-05

注意・禁止事項

ご使用時の注意事項

PrimeTurning^TM（バックターニング）での加工は、通常の送り方向（押し加工）と比較して、チャックから引き抜く方向に切削抵抗がかかり、径方向の切削抵抗が増加します。このため、ワークがチャックから抜ける恐れがあります。
初回試行時は、以下の事項を行い、安定性・剛性がしっかり確保されていることを確認した上でご使用ください。

初回試行時には、切削条件をカタログ最大推奨値の半分以下に設定
芯押しを使用し、加圧力（軸力）を最大に設定
治具（チャック）も可能な限り把握長を長くしてクランプすることを推奨（極端に短いクランプ把握長の場合は推奨しません。）
治具（チャック）側のチャック圧を最大に設定
フェースドライバーを使用している場合、軸方向推力を最大に設定

安全について

切れ刃や切りくずには直接素手で触らないでください。
推奨条件の範囲内でご使用し、工具交換は早めに行ってください。
高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
チップや部品の取付けは、付属のレンチやスパナを用いて確実に取り付けてください。

型番リスト

表示件数

型番

SL-CP-X-25BL-40-11B50

SL-CP-X-25BR-40-11B50

加工用途

勝手

クランプ方式

全長

(mm)

適合チップ

最小発注数量

外径 / 端面 / 倣い	左	スクリューオン(S)	32	CP-A1108-□□	1個
外径 / 端面 / 倣い	左	スクリューオン(S)	35	CP-A1108-□□	1個
外径 / 端面 / 倣い	左	スクリューオン(S)	35	CP-A1108-□□	1個
外径 / 端面 / 倣い	右	スクリューオン(S)	32	CP-A1108-□□	1個
外径 / 端面 / 倣い	右	スクリューオン(S)	35	CP-A1108-□□	1個
外径 / 端面 / 倣い	右	スクリューオン(S)	35	CP-A1108-□□	1個
外径 / 端面	左	ダブルクランプ(D)	36	CP-B1108-□□	1個
外径 / 端面	右	ダブルクランプ(D)	36	CP-B1108-□□	1個

通常単価(税別) (税込単価)	通常出荷日

56,432円 ( 62,075円 )	7日目
58,659円 ( 64,525円 )	9日目
58,659円 ( 64,525円 )	9日目
56,432円 ( 62,075円 )	9日目
58,659円 ( 64,525円 )	7日目
58,659円 ( 64,525円 )	7日目
65,144円 ( 71,658円 )	9日目
65,144円 ( 71,658円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・PrimeTurning（TM）による低切込みで高送りによる高生産加工とチップの長寿命化が可能
・外径、端面（ぬすみ、倣いはAタイプのみ）の加工がすべて行え、従来方向の旋削加工だけでなく、PrimeTurning（TM）での大幅な高送り加工を可能とする革新的な工具
・チップの破損やワークを傷つける原因となる立ち壁までの外径加工の際に、切りくずかみをPrimeTurning（TM）により回避

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ホルダ本体には、チップは付属しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
