CoroMill（R） 390ロングエッジカッター11・18切れ刃

製品特長・仕様

従来品より20%低動力

省エネ型カッターで節電に貢献
小型機械でも使用しやすい

超硬ソリッドに限りなく近づいた高い加工精度

外形図

Coromant Capto®  径 32-66mm

使用方法・使用事例

使用事例

推奨切削条件

推奨切削条件表

推奨刃当り送り

推奨切削速度

加工条件：正面フライス カッター径25mm 切削幅10mm
1）コロマント被削材分類

適用被削材

選定サポート情報

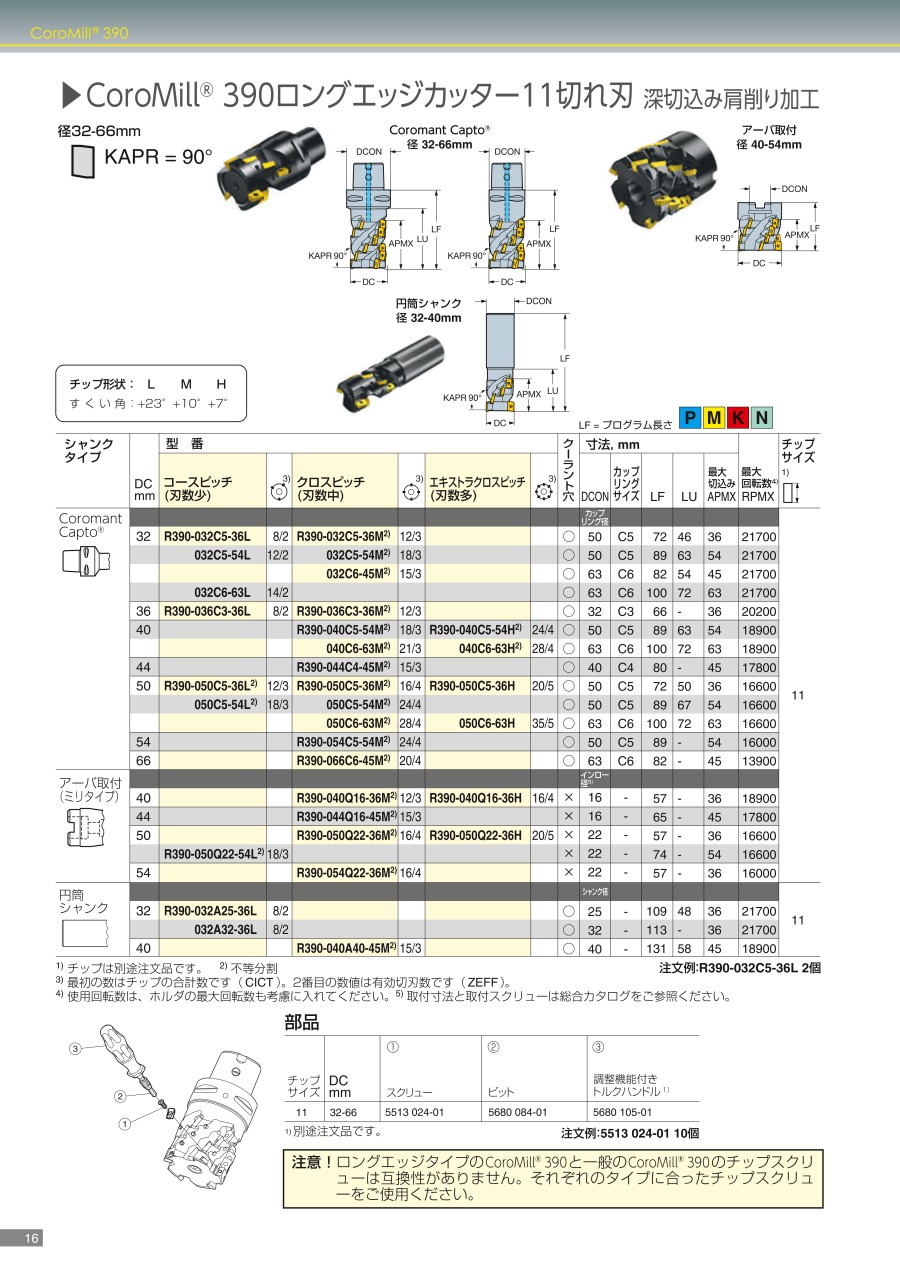

CoroMill^® 390ロングエッジカッター11切れ刃 _{深切込み肩削り加工}  部品

チップ サイズ	DC mm	（1） スクリュー	（2） ビット	（3） 調整機能付き トルクハンドル1）
11	32-66	5513 024-01	5680 084-01	5680 105-01

1） 別途注文品です。
注文例 : 5513 024-01  10個

CoroMill^® 390ロングエッジカッター18切れ刃 _{深切込み肩削り加工}  部品

チップ サイズ	DC mm	（1） スクリュー	（2） ビット	（3） 調整機能付き トルクハンドル1）
18	40-200	5513 036-01	5680 084-02	5680 105-02

1） 別途注文品です。
注文例 : 5513 036-01  10個

技術情報

豊富な工具バリエーションでさまざまな加工に対応!!

CoroMill® 390	最大切込み	種類
CoroMill® 390-07 切れ刃（DC 9.7-40）	5.8mm	円筒シャンク コロマントEHヘッド
CoroMill® 390-11 切れ刃（DC 12-84）	10mm	円筒シャンク, アーバ取付 ねじ式カップリング コロマントEHヘッド
CoroMill® 390-17 切れ刃（DC 25-125）	15.7mm （Coromant Capto® ショートタイプは 10mm）	円筒シャンク, アーバ取付 コロマントEHヘッド Coromant Capto® C4, C5）
CoroMill® 390-18 切れ刃（DC 40-200）	15.4mm	アーバ取付 Coromant Capto® （C4～C8）

※07切れ刃の詳細についてはCoroMill^® 390-07切れ刃カタログCM-088Jをご参照ください。

防振機構内蔵型CoroMill^® 390D

	最大切込み	種類
CoroMill® 390D-07 切れ刃（DC 20-32）	5.8mm	円筒シャンク Coromant Capto® （C5, C6）
CoroMill® 390D-11 切れ刃（DC 20-40）	10mm	円筒シャンク Coromant Capto® （C5, C6）

CoroMill^® 390ロングエッジカッター

	最大切込み	種類
CoroMill® 390 ロングエッジカッター-11切刃 （DC 32-66）	36mm～63mm	円筒シャンク アーバ取付 Coromant Capto® （C5, C6）
CoroMill® 390 ロングエッジカッター-18切刃 （DC 44-200）	43mm～85mm	アーバ取付 Coromant Capto® （C4～C8）

CoroMill^® 390防振用軽量カッター

	最大切込み	種類
CoroMill® 390 ロングエッジカッター-11切刃 （DC 40-50）	10mm	アーバ取付

注意・禁止事項

注意!

ロングエッジタイプのCoroMill^®390と一般のCoroMill^®390のチップスクリューは互換性がありません。それぞれのタイプに合ったチップスクリューをご使用ください。

安全について

• 切れ刃や切りくずには直接素手で触らないでください。
• 推奨条件の範囲内でご使用し、工具交換は早めに行ってください。
• 高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
• 不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
• チップや部品の取付けは、付属のレンチやスパナを用いて確実に取り付けてください。
