CoroMill（R）Dura 超静音ラジアスエンドミル
- 通常単価(税別)
- 10,725円～120,402円
- 税込単価
- 11,798円～132,442円
【特長】・あらゆる被削材の荒加工から仕上げ加工まで可能な万能汎用超硬エンドミル・各フルートが異なるねじ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
- あらゆる被削材下で、荒加工から仕上げ加工まで可能
- あらゆる用途と被削材に対応する汎用性の高いツールコンセプト
- 信頼性の高い高耐摩耗性, 材種GC1730
- 多くの加工に使用できるように設計された刃先形状
- プラグアンドプレイと明確でシンプルな表示により、工具選定が容易で使いやすい
独自のWhisperKutTMテクノロジーとは
- 各フルートが異なるねじれ角で配向している先進の不等リードコンセプト
- 不等ピッチに刃は配置され、従来のエンドミルで一般的に発生する一定のビビリを減少させる
- この設計により、非常に優れた安定性と耐ビビリの効果が得られます
- その結果、静かで安全かつ効率的な加工が可能に
完全不等リードコンセプト
完全不等ピッチ
WhisperKutTMテクノロジーによる静かな加工をご覧ください。

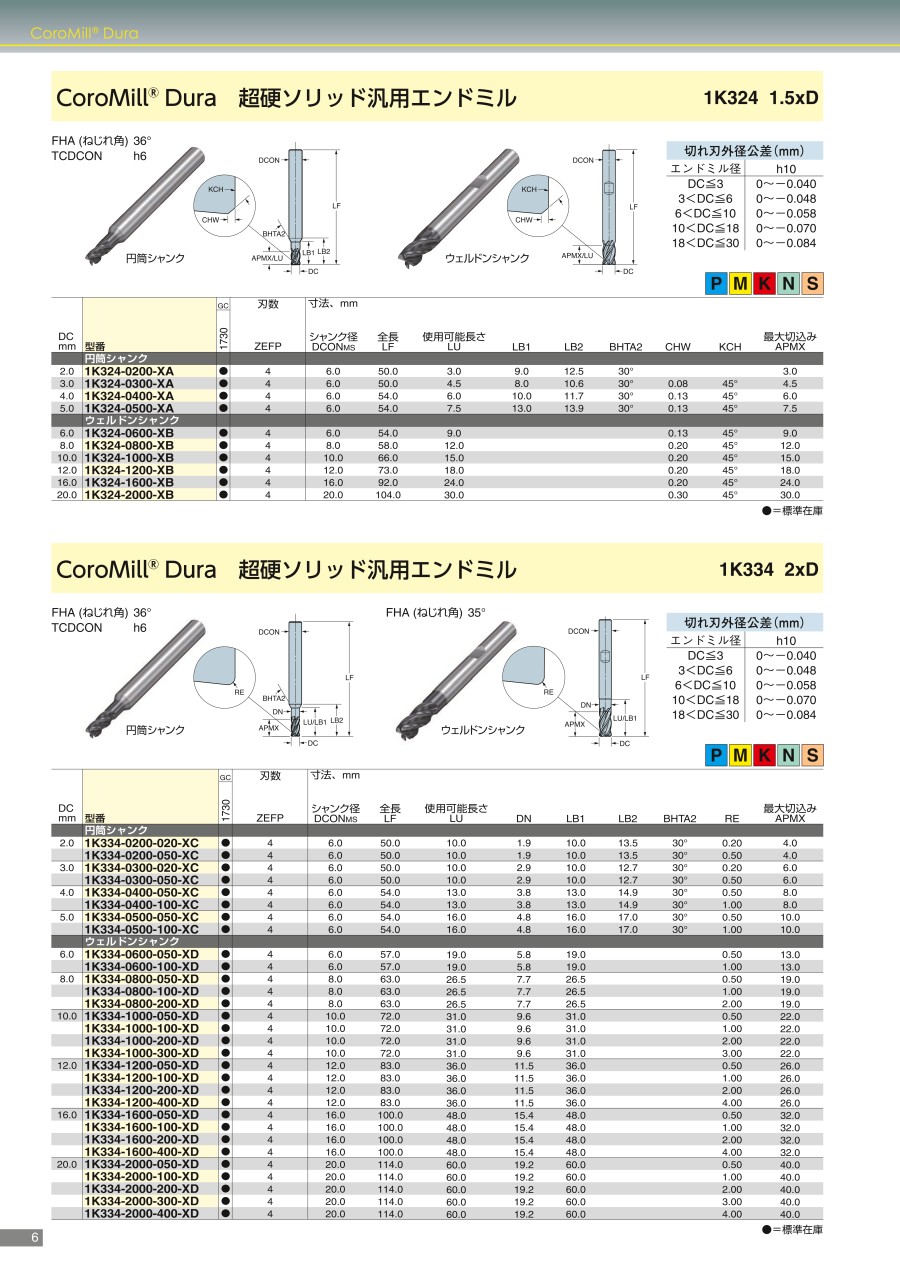

外形図
1K334 2xD
FHA （ねじれ角） 36°、TCDCON h6
FHA （ねじれ角） 35°
1K335 2xD
FHA （ねじれ角） 36°、TCDCON h6
ほかの外形図は商品カタログをご参照ください。
使用方法・使用事例
使用方法
使用事例
加工事例1 ［M］
被削材：M1.3 ZAQ/SS321/X6CrNiTi18-10（SUS317L相当）
加工：溝加工、ウェット
機械：ツインスピンドルたて型MC
工具寿命 1.6倍！
| 他社品 | CoroDrill® Dura | |
| 工具 | - | 1K334-0600-050-XD 1730 |
| 切削速度 vc （m/min） | 90 | 90 |
| 刃当り送り fz （mm） | 0.0289 | 0.0289 |
| 切削幅 ae （mm） | 6 | 6 |
| 切込み ap （mm） | 5 | 5 |
| パス数 | 4 | 4 |
| 工具寿命 （個） | 250 | 400 |
加工事例2 ［P］
被削材：P1.1.Z.AN/SS400
加工：溝加工、肩削り加工
機械：たて型MC、BBT50
クーラント：ドライ（エアブロー）
生産性 1.5倍！
工具寿命 1.5倍！
| 他社品 | CoroDrill® Dura | |
| 工具 | - | 1K334-1000-050-XD 1730 |
| 加工径 Dc （mm） | 10 | 10 |
| 切削速度 vc （m/min） | 100 | 120 |
| 刃当り送り fz （mm） | 0.04 | 0.05 |
| 切削幅 ae （mm） | フル8.3 肩削り10 | フル8.3 肩削り10 |
| 切込み ap （mm） | フル10 肩削り < 3 | フル10 肩削り < 3 |
| 工具寿命 （ワーク数） | 4 | 6 |
加工事例3 ［P］
被削材：P2.5 Z.HT/4140（SCM440相当）
加工：荒加工、仕上げ加工、ドライ
機械：複合加工機
工具寿命 1.5倍！
| 荒加工O16mm | 荒加工O12mm | 仕上げ加工O12mm | ||||
| 他社品 | CoroDrill® Dura | 他社品 | CoroDrill® Dura | 他社品 | CoroDrill® Dura | |
| 工具 | - | 1K334-1600-050-XD 1730 | - | 1K334-1200-050-XD 1730 | - | 1K334-1200-050-XD 1730 |
| 切削速度 vc （m/min） | 120 | 160 | 120 | 120 | 80 | 80 |
| 刃当り送り fz （mm） | 0.07 | 0.1 | 0.06 | 0.08 | 0.06 | 0.06 |
| 切削幅 ae （mm） | 16 | 16 | 0.5 | 0.5 | 0.125 | 0.125 |
| 切込み ap （mm） | 18 | 18 | 3 | 14 | 10 | 30 |
| 工具寿命 （個） | 15 | 64 | 15 | 64 | 30 | 64 |
推奨切削条件
推奨切削条件表
適用被削材
選定サポート情報
技術情報
工具選択基準：CoroMill® Dura
第一推奨：汎用的な加工
1K334（z=4, APMX=2×D）
1K324（z=4, APMX=1.5×D）
その他のオプション
1K232（z=2, APMX=2×Dc）
1K313（z=3, APMX=1×Dc）
1K333（z=3, APMX=2×Dc）
1K335（z=5, APMX=2×Dc）
1K365※（z=5, APMX=3.5×Dc）
1K357※（z=7, APMX=3×Dc）
1K377※（z=7, APMX=4×Dc）
最大切込み：ap/ae
注意・禁止事項
安全について
- 切れ刃や切りくずには直接素手で触らないでください。
- 推奨条件の範囲内でご使用し、工具交換は早めに行ってください。
- 高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
- 不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
- チップや部品の取付けは、付属のレンチやスパナを用いて確実に取り付けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,725円 ( 11,798円 ) | 1日目 |
10,725円 ( 11,798円 ) | 1日目 |
10,725円 ( 11,798円 ) | 1日目 |
10,725円 ( 11,798円 ) | 1日目 |
10,725円 ( 11,798円 ) | 1日目 |
10,725円 ( 11,798円 ) | 1日目 |
13,057円 ( 14,363円 ) | 1日目 |
12,978円 ( 14,276円 ) | 1日目 |
13,260円 ( 14,586円 ) | 1日目 |
13,260円 ( 14,586円 ) | 1日目 |
15,613円 ( 17,174円 ) | 1日目 |
15,613円 ( 17,174円 ) | 1日目 |
15,613円 ( 17,174円 ) | 1日目 |
18,115円 ( 19,927円 ) | 1日目 |
17,964円 ( 19,760円 ) | 1日目 |
17,964円 ( 19,760円 ) | 1日目 |
17,964円 ( 19,760円 ) | 1日目 |
24,168円 ( 26,585円 ) | 1日目 |
24,168円 ( 26,585円 ) | 1日目 |
24,168円 ( 26,585円 ) | 1日目 |
24,168円 ( 26,585円 ) | 1日目 |
39,785円 ( 43,764円 ) | 1日目 |
39,785円 ( 43,764円 ) | 1日目 |
39,785円 ( 43,764円 ) | 1日目 |
39,785円 ( 43,764円 ) | 1日目 |
71,019円 ( 78,121円 ) | 1日目 |
71,019円 ( 78,121円 ) | 1日目 |
71,019円 ( 78,121円 ) | 1日目 |
71,019円 ( 78,121円 ) | 1日目 |
71,019円 ( 78,121円 ) | 1日目 |
11,755円 ( 12,931円 ) | 1日目 |
11,755円 ( 12,931円 ) | 1日目 |
11,755円 ( 12,931円 ) | 1日目 |
11,755円 ( 12,931円 ) | 1日目 |
14,294円 ( 15,723円 ) | 1日目 |
14,294円 ( 15,723円 ) | 1日目 |
14,294円 ( 15,723円 ) | 1日目 |
14,577円 ( 16,035円 ) | 1日目 |
17,118円 ( 18,830円 ) | 1日目 |
17,118円 ( 18,830円 ) | 1日目 |
17,118円 ( 18,830円 ) | 1日目 |
19,754円 ( 21,729円 ) | 1日目 |
19,754円 ( 21,729円 ) | 1日目 |
19,754円 ( 21,729円 ) | 1日目 |
26,617円 ( 29,279円 ) | 1日目 |
26,617円 ( 29,279円 ) | 1日目 |
26,617円 ( 29,279円 ) | 1日目 |
26,617円 ( 29,279円 ) | 1日目 |
43,734円 ( 48,107円 ) | 1日目 |
43,734円 ( 48,107円 ) | 1日目 |
43,734円 ( 48,107円 ) | 1日目 |
43,734円 ( 48,107円 ) | 1日目 |
78,073円 ( 85,880円 ) | 1日目 |
78,073円 ( 85,880円 ) | 1日目 |
78,073円 ( 85,880円 ) | 1日目 |
78,073円 ( 85,880円 ) | 1日目 |
78,073円 ( 85,880円 ) | 1日目 |
15,895円 ( 17,485円 ) | 1日目 |
15,895円 ( 17,485円 ) | 1日目 |
18,717円 ( 20,589円 ) | 1日目 |
詳細情報
基本情報
【特長】
・あらゆる被削材の荒加工から仕上げ加工まで可能な万能汎用超硬エンドミル
・各フルートが異なるねじれ角で配向している先進の不等リードコンセプトである独自のWhisperKut（TM）テクノロジーで静かで安全な加工
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
