CoroDrill（R） 862-GM 小径ソリッドドリル
- 通常単価(税別)
- 11,800円～83,800円
- 税込単価
- 12,980円～92,180円
【特長】・超硬および多結晶ダイヤモンド（PCD）小径ソリッドドリル・あらゆる産業の小さな部品を扱う業界...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
超硬および多結晶ダイヤモンド（PCD）小径ソリッドドリル
CoroDrill® 862-GM
- ドリル径範囲： φ0.30-3.00mm
- 加工深さ： 9×、12×、16×Dc
- クーラント： φ1.00mm 以上が内部給油
- 加工公差： ISO規格 JS7
- SIG： 140°（12xD/16xDは137°）
- コーティング： X2BM：AlTiCrN、9xD/内部給油のみ
X2BL：TiAlSiN、9xD/外部給油、12xD/内部給油、16xD/内部給油：X2BL/TiAlSiN
PCDドリルのみ受注生産品
性能・試験情報
被削材：M1.0.Z.AQ（ISO M 316L）
機械：DMG森精機 MILLTAP 700
| 他社品 | サンドビック・コロマント（旧ドリル） | サンドビック・コロマント（新しいドリル） | |
|---|---|---|---|
| 工具 | 小径ソリッドドリルの主な他社品 | 862.1-0250-030A1-GM GC34 | 862.1-2500-300A1-GM X2BL |
| Dc （mm） | 2.5 | 2.5 | 2.5 |
| 切削速度 vc （m/min） | 40 | 40 | 40 |
| 送り fn （mm/r） | 0.04 | 0.04 | 0.04 |
| 工具寿命、穴あけ加工数 | 630 | 840 | 1260 |
| 結果 | ・2×工具寿命 対 他社品 ・1.5×対 旧ドリル |
+100% 工具寿命延長 対 他社品、+50% 工具寿命延長 対 旧ドリル
被削材：ステンレス材、チタン合金、耐熱合金
機械：DMG森精機 MILLTAP 700
| ステンレス材 | チタン合金 | 耐熱合金 | |
|---|---|---|---|
| 工具 | 862.1-1000-090A0-GM X2BL 9×D | 862.1-1000-090A0-GM X2BL 9×D | 862.1-1000-090A0-GM X2BL 9×D |
| Dc （mm） | 1.00 | 1.00 | 1.00 |
| 切削速度 vc （m/min） | 40 | 40 | 40 |
| 送り fn （mm/r） | 0.025 | 0.025 | 0.025 |
| 穴深さ | 9 | 9 | 9 |
| 加工法 | ステップ加工 | ステップ加工 | ステップ加工 |
| S1（初回ステップ量） | 1×D | 1×D | 1×D |
| Sx（ステップ量） | 0.5×D | 0.5×D | 0.5×D |
| 工具寿命、穴あけ加工数 | 150 | 180 | 120 |

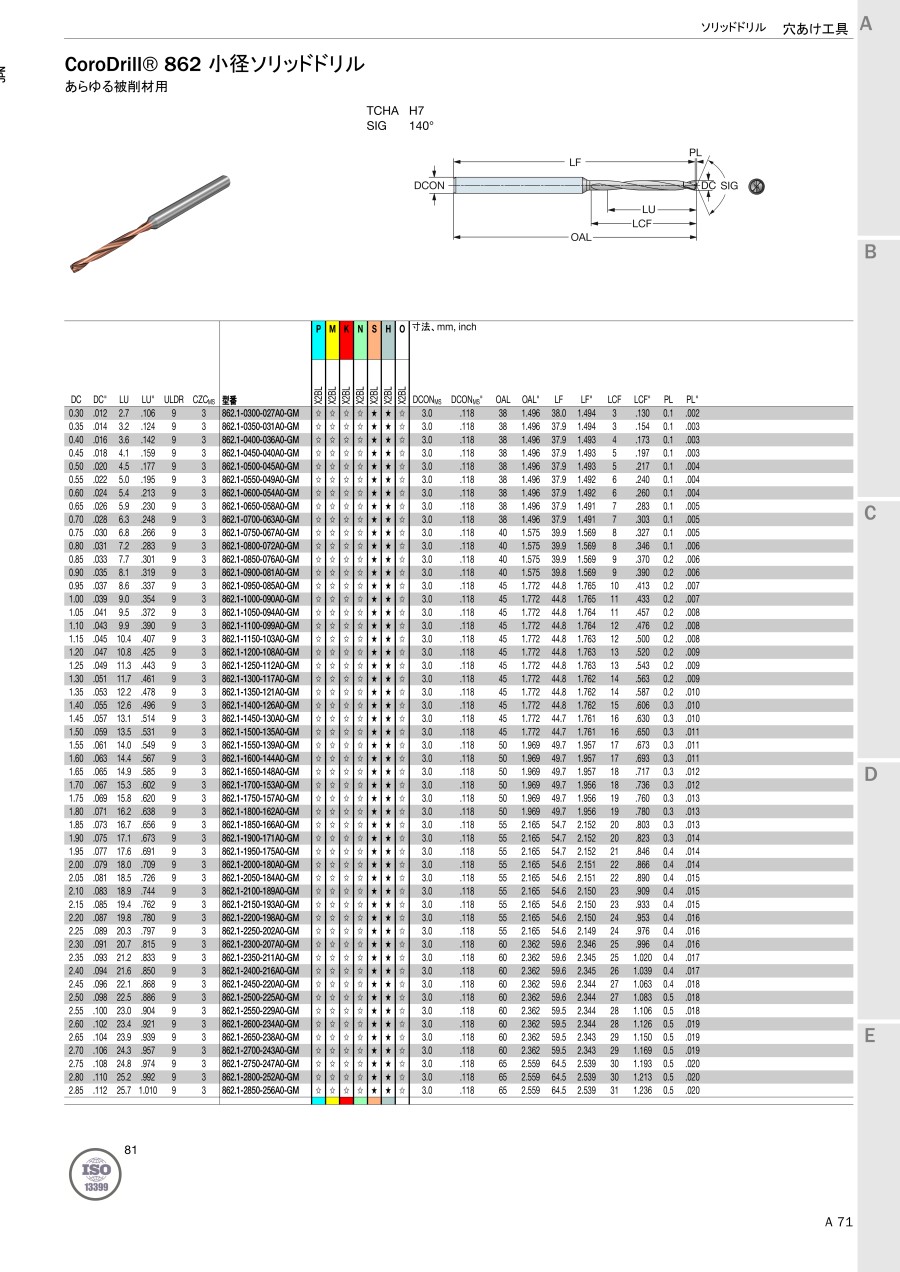

外形図
862.1..A0-GM X2BL
TCHA H7、SIG 140°
862.1..A1-GM X2BM
TCHA JS7、SIG 140°
862.1..A1-GM X2BL
TCHA JS7、SIG 137°
SIG 118°
SIG 118°
注：ほかの外形図は商品カタログをご参照ください。
使用方法・使用事例
使用方法
推奨切削条件
推奨切削条件表
＜外部給油＞9xDC
＜内部給油＞9xDC
適用被削材
注意・禁止事項
安全について
- 切れ刃や切りくずには直接素手で触らないでください。
- 推奨条件の範囲内でご使用し、工具交換は早めに行ってください。
- 高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
- 不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
- チップや部品の取付けは、付属のレンチやスパナを用いて確実に取り付けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,800円 ( 12,980円 ) | 9日目 |
11,800円 ( 12,980円 ) | 7日目 |
11,800円 ( 12,980円 ) | 9日目 |
11,800円 ( 12,980円 ) | 7日目 |
12,500円 ( 13,750円 ) | 7日目 |
12,500円 ( 13,750円 ) | 7日目 |
12,500円 ( 13,750円 ) | 7日目 |
12,500円 ( 13,750円 ) | 9日目 |
12,500円 ( 13,750円 ) | 9日目 |
13,200円 ( 14,520円 ) | 9日目 |
13,200円 ( 14,520円 ) | 7日目 |
13,200円 ( 14,520円 ) | 9日目 |
13,200円 ( 14,520円 ) | 7日目 |
13,200円 ( 14,520円 ) | 7日目 |
13,900円 ( 15,290円 ) | 7日目 |
16,200円 ( 17,820円 ) | 1日目 |
19,500円 ( 21,450円 ) | 7日目 |
20,300円 ( 22,330円 ) | 9日目 |
13,900円 ( 15,290円 ) | 9日目 |
13,900円 ( 15,290円 ) | 7日目 |
16,200円 ( 17,820円 ) | 1日目 |
19,500円 ( 21,450円 ) | 7日目 |
20,300円 ( 22,330円 ) | 9日目 |
13,900円 ( 15,290円 ) | 9日目 |
13,900円 ( 15,290円 ) | 9日目 |
16,200円 ( 17,820円 ) | 1日目 |
19,500円 ( 21,450円 ) | 7日目 |
20,300円 ( 22,330円 ) | 9日目 |
13,900円 ( 15,290円 ) | 7日目 |
60,700円 ( 66,770円 ) | 9日目 |
66,800円 ( 73,480円 ) | 9日目 |
13,900円 ( 15,290円 ) | 9日目 |
16,200円 ( 17,820円 ) | 1日目 |
72,800円 ( 80,080円 ) | 9日目 |
19,500円 ( 21,450円 ) | 7日目 |
20,300円 ( 22,330円 ) | 9日目 |
13,900円 ( 15,290円 ) | 7日目 |
60,700円 ( 66,770円 ) | 9日目 |
66,800円 ( 73,480円 ) | 9日目 |
13,900円 ( 15,290円 ) | 9日目 |
16,200円 ( 17,820円 ) | 1日目 |
72,800円 ( 80,080円 ) | 9日目 |
19,500円 ( 21,450円 ) | 7日目 |
20,300円 ( 22,330円 ) | 9日目 |
13,900円 ( 15,290円 ) | 9日目 |
60,700円 ( 66,770円 ) | 9日目 |
66,800円 ( 73,480円 ) | 9日目 |
13,900円 ( 15,290円 ) | 7日目 |
16,200円 ( 17,820円 ) | 1日目 |
72,800円 ( 80,080円 ) | 9日目 |
19,500円 ( 21,450円 ) | 7日目 |
20,300円 ( 22,330円 ) | 9日目 |
13,900円 ( 15,290円 ) | 9日目 |
63,700円 ( 70,070円 ) | 9日目 |
70,100円 ( 77,110円 ) | 9日目 |
76,500円 ( 84,150円 ) | 9日目 |
63,700円 ( 70,070円 ) | 9日目 |
70,100円 ( 77,110円 ) | 9日目 |
13,900円 ( 15,290円 ) | 7日目 |
16,200円 ( 17,820円 ) | 1日目 |
詳細情報
基本情報
【特長】
・超硬および多結晶ダイヤモンド（PCD）小径ソリッドドリル
・あらゆる産業の小さな部品を扱う業界での精密機械加工に最適
・ISO P、M、K、N、S、O、Hの被削材をカバーするように設計
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
