タングマイスター用ヘッド ボールタイプ VBE

製品特長・仕様

工具交換時間を大幅短縮!!

機械のダウンタイムを劇的に短縮。
刃先交換のみで手間要らず。

生産性90%アップ

抜群の刃先位置再現性

テーパ+端面の二面拘束で、高い再現性と精度を維持。

ヘッド交換精度

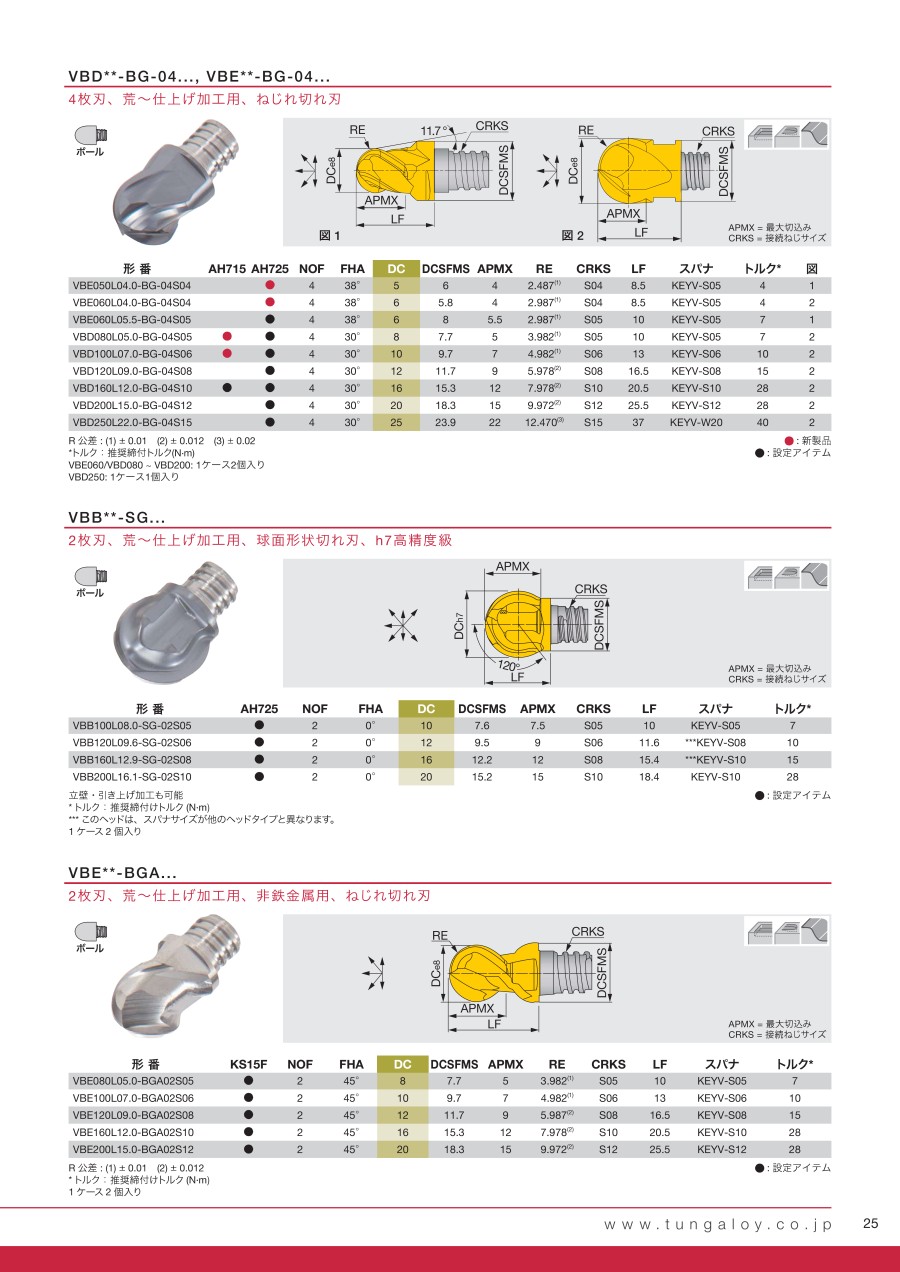

VBE^**-BG-04...

低抵抗・ねじれ切れ刃

外形図

図1

図2

APMX = 最大切込み
CRKS = 接続ねじサイズ

推奨切削条件

適用被削材

選定サポート情報

適応範囲

スパナ

形状	形番	接続ねじサイズ	締付トルク （N・m）	対象アイテム
	KEYV-S05	S04	4	スクエア ボール ラジアス 穴あけ 面取り 座繰り バレル レンズ ブルノーズ 刃先交換式モジュラーヘッド
		S05	7
	KEYV-S06	S06	10
	KEYV-S08	S08	15
	KEYV-S10	S10	28
	KEYV-S12	S12	28
	KEYV-W20	S15	40
	KS-24	S21	110	スクエア
	KEYV-177	S06	10	溝加工 VST 形 ねじ切り VTR 形
	KEYV-217	S08	15
	KEYV-T20	S05	7	溝加工 VTB 形 平面加工
		S06	10
	KEYV-T25	S06	10
	KEYV-T30L	S08	15
	KEYV-T40L	S08	15	溝加工 VST 形、VTB 形 平面加工
		S10	28
	KEYV-T50L	S08	15	溝加工 VTB 形 平面加工
		S10	28

（注）スパナは、シャンクに付属していません。別途ご注文ください。

トルクレンチ

外観		形番	接続ねじ サイズ	対応ヘッド形番	トルク （N・m）
丸型 ヘッド用レンチ		TM-WRENCH-6-05	S05	VEH, VED, VEE, VEE-I, VEE-R, VEE-C, VEE-A, VFX**-04/06, VRD, VBD-BG, VBE-BG, VBE-BGA, VDP, VDS, VCA, VBO, VBL, VBN, HPAV06-S	7
		TM-WRENCH-8-06	S06		10
		TM-WRENCH-10-08	S08		15
		TM-WRENCH-13-10	S10		28
		TM-WRENCH-16-12	S12		28
		TM-WRENCH-20-15	S15		40

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
