C3XLAL 3枚刃アルミニウム合金加工用ロングネックエンドミル（XL）

製品特長・仕様

切れ味と切りくず排出性に優れ、びびり振動抑制効果の切れ刃が、安定した非鉄材料の部品加工を実現

• びびり振動抑制効果を備える切れ刃により、優れた面品位が得られます。
• 首下長DC×3と5のロングネックスクエアエンドミルです。

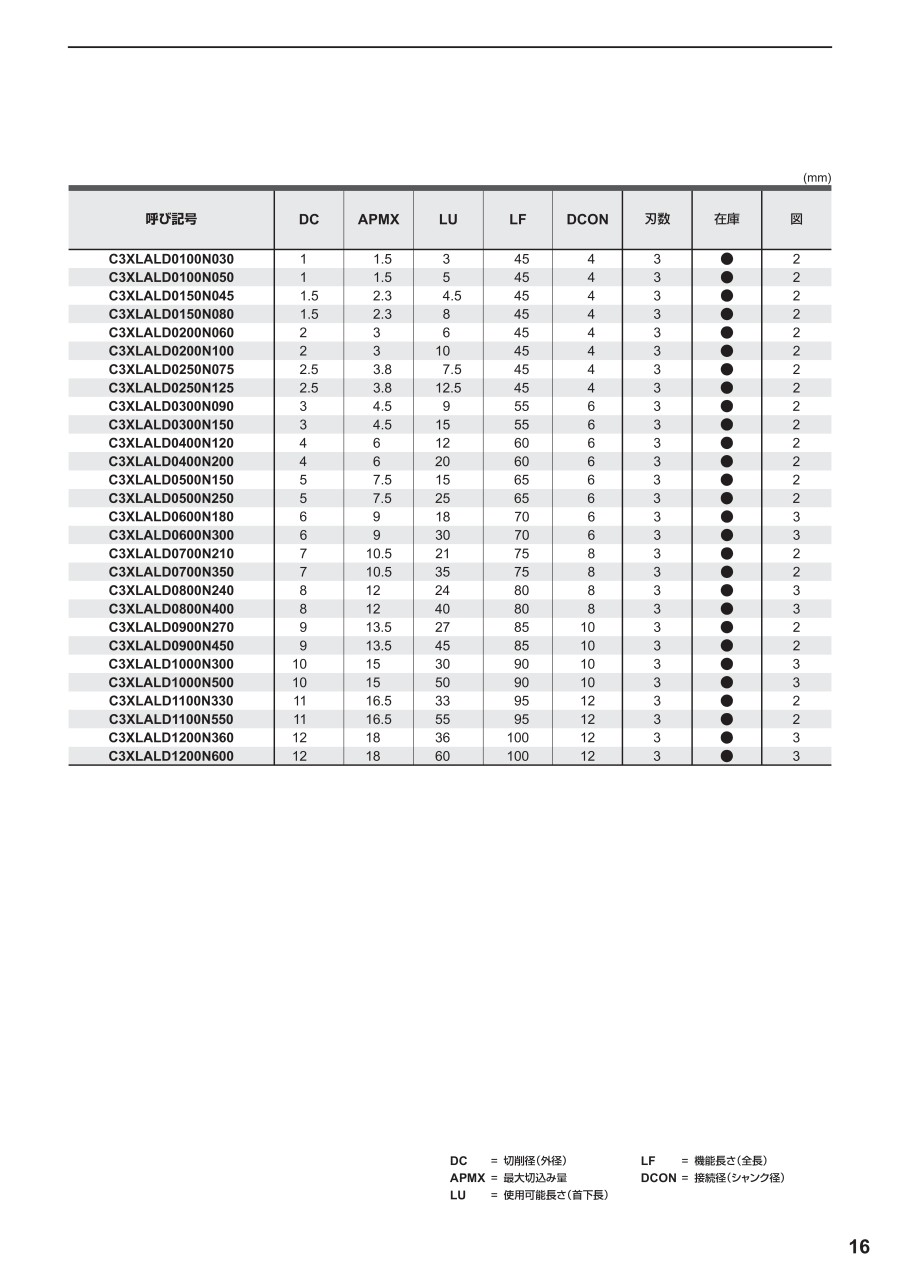

外形図

図2

図3

推奨切削条件

推奨切削条件表

側面切削

溝切削

縦送り切削

切削条件時の注意

• 機械や被削材の剛性が無い場合、びびり振動・異常音が発生することがあります。その際は、上表の回転速度、送り速度を同じ割合で調整するか、切込み量を小さくしてご使用ください。
• 側面切削の場合は、ダウンカットを推奨します。
• 水溶性切削油剤の使用が効果的です。
• 樹脂にはDLCコーティングが第一推奨ですが、面品位や工具寿命が低下する場合はノンコートをご使用ください。

適用被削材

注意・禁止事項

安全について

• 切れ刃や切りくずには直接素手で触らないでください。
• 推奨条件の範囲内で使用し、工具交換は早めに行ってください。
• 高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
• 不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
• 工具を回転して使用する場合、必ず試運転を実施し振れ、振動、異常音がないことを確認してください。
