タンガロイ

モジュラ形、外径溝入れ・突切り用アダプタ CAER/L-MD

モジュラ形、外径溝入れ・突切り用アダプタ CAER/L-MD
通常単価(税別)
10,950円
税込単価
12,045円
通常出荷日：1日目

【特長】・新高剛性クランプ機構の採用により、切削力が不安定な端面溝加工でも安定した加工を実現・主に内部...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • ホルダ本体には、チップは付属しておりません。
未確定：候補が11型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

  • 新高剛性クランプ機構の採用により、切削力が不安定な端面溝加工でも安定した加工を実現！
  • アダプタ交換によるダウンタイムと工具費の低減提案が可能。

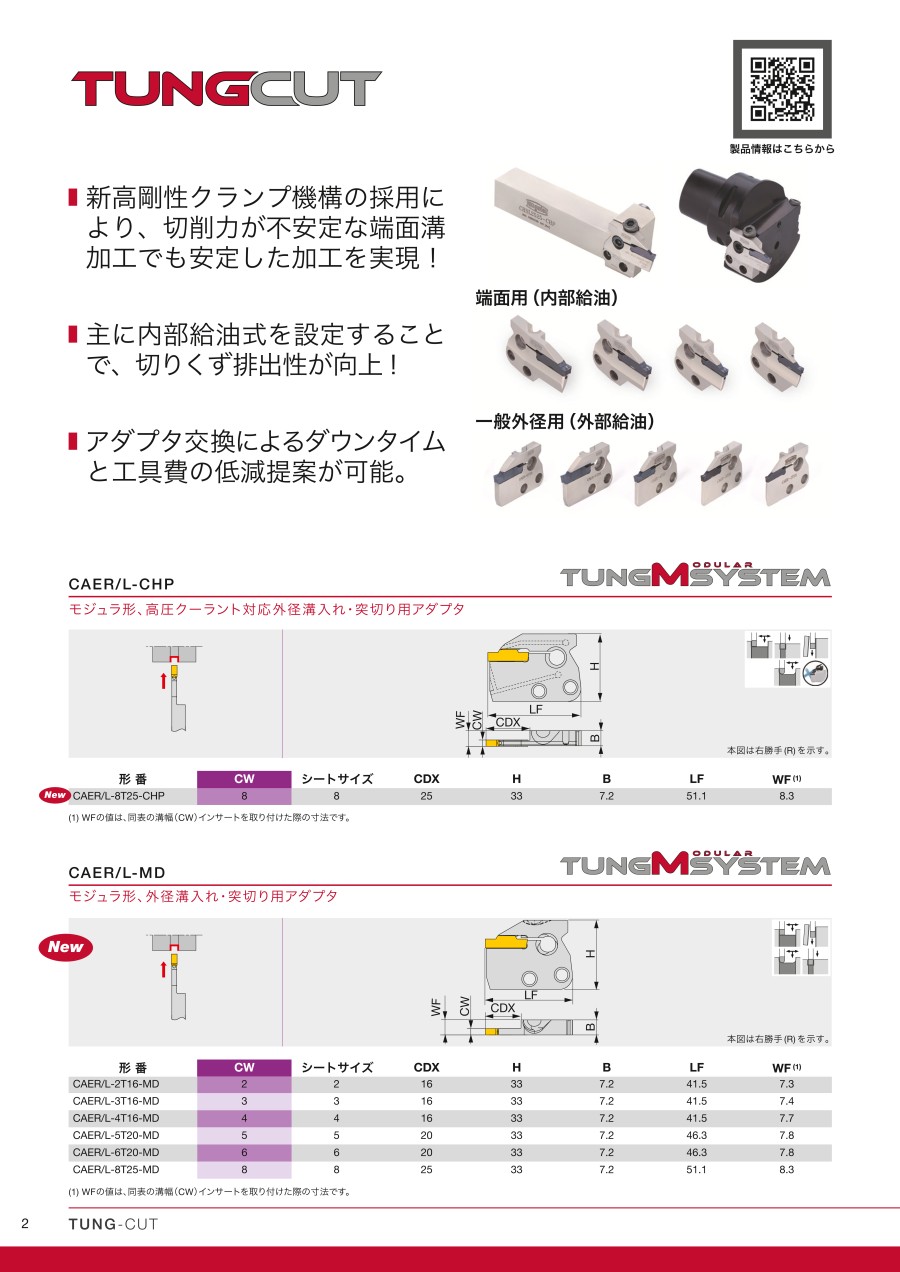

モジュラ形、外径溝入れ・突切り用アダプタ CAER/L-MD 特長

外形図

モジュラ形、外径溝入れ・突切り用アダプタ CAER/L-MD 外形図-1
モジュラ形、外径溝入れ・突切り用アダプタ CAER/L-MD 外形図-2

本図は右勝手（R） を示す。

選定サポート情報

アダプタとホルダの勝手選択

ホルダブレード
CAER...CAEL...CAFR...CAFL...
CHSR...●  ●
CHSL... ●●
CHFVR... ●●
CHFVL...●  ●

● : 適用可

型番リスト

表示件数
  • 1
    • 型番
    CAEL-2T16-MD
    CAEL-3T16-MD
    CAEL-4T16-MD
    CAEL-5T20-MD
    CAEL-6T20-MD
    CAEL-8T25-MD
    CAER-3T16-MD
    CAER-4T16-MD
    CAER-5T20-MD
    CAER-6T20-MD
    CAER-8T25-MD

    適合刃幅

    (mm)

    最大溝深さ

    (mm)

    勝手

    全長

    (mm)

    刃先距離

    (mm)

    適合チップ

    		最小発注数量
    2
    16
    左
    41.5
    7.3
    DGM、DGS、DGL、DGG、DGE、DTM、DTX、SGN、DTR、SGM、SGS、STR
    1個
    3
    16
    左
    41.5
    7.4
    DGM、DGS、DGL、DGG、DTM、DTE、DTX、DTR、STH、SGN、SGM、SGS、STR
    1個
    4
    16
    左
    41.5
    7.7
    DGM、DGS、DGL、DGG、DTM、DTE、DTX、DTR、SGN、SGM、SGS、STR
    1個
    5
    20
    左
    46.3
    7.8
    DGM、DGS、DGL、DGG、DTM、DTE、DTX、DTR、STH、SGN、SGM、SGS、STR
    1個
    6
    20
    左
    46.3
    7.8
    DGM、DGS、DGL、DGG、DTM、DTE、DTX、DTR、DTA、SGM、SGS、STR
    1個
    8
    25
    左
    51.1
    8.3
    DGM、DGS、DTM、DTE、DTX、DTR、DTA、SGM、SGS、STR
    1個
    3
    16
    右
    41.5
    7.4
    DGM、DGS、DGL、DGG、DTM、DTE、DTX、DTR、STH、SGN、SGM、SGS、STR
    1個
    4
    16
    右
    41.5
    7.7
    DGM、DGS、DGL、DGG、DTM、DTE、DTX、DTR、SGN、SGM、SGS、STR
    1個
    5
    20
    右
    46.3
    7.8
    DGM、DGS、DGL、DGG、DTM、DTE、DTX、DTR、STH、SGN、SGM、SGS、STR
    1個
    6
    20
    右
    46.3
    7.8
    DGM、DGS、DGL、DGG、DTM、DTE、DTX、DTR、DTA、SGM、SGS、STR
    1個
    8
    25
    右
    51.1
    8.3
    DGM、DGS、DTM、DTE、DTX、DTR、DTA、SGM、SGS、STR
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,950円
    ( 12,045円 )
    1日目
    10,950円
    ( 12,045円 )
    1日目
    10,950円
    ( 12,045円 )
    1日目
    10,950円
    ( 12,045円 )
    1日目
    10,950円
    ( 12,045円 )
    1日目
    10,950円
    ( 12,045円 )
    1日目
    10,950円
    ( 12,045円 )
    1日目
    10,950円
    ( 12,045円 )
    1日目
    10,950円
    ( 12,045円 )
    1日目
    10,950円
    ( 12,045円 )
    1日目
    10,950円
    ( 12,045円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・新高剛性クランプ機構の採用により、切削力が不安定な端面溝加工でも安定した加工を実現
    ・主に内部給油式を設定することで、切りくず排出性が向上
    ・アダプタ交換によるダウンタイムと工具費の低減提案が可能

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
