タンガロイ

肩削り用 EPO11形カッタ用インサート ASGW

カタログ

通常単価(税別): 10,591円

税込単価: 11,650円

通常出荷日：1日目

【材種特長】・『DX110』刃立ち性が良く、高品位の仕上げ面を実現、非鉄金属、非金属の仕上げ加工用材種

よく一緒に見られています

タンガロイ

通常出荷日：在庫品1日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目～

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

DX110

超微粒ダイヤ・仕上げ面重視材種
刃立ち性に優れ高品位の安定した仕上げ面が得られる

DX110 組織

性能・試験情報

切削抵抗

カッタ : EPO11R025M25.0-03 （φ25 mm, z = 3）
インサート : ASGW11T304PDFR-D DX110 （PCD）
被削材 : ADC12
切削速度 : Vc = 1,000 m/min
刃当り送り : fz = 0.1 mm/t
切込み : ap = 4 mm
切削幅 : ae = 15 mm
切削油 : 湿式
使用機械 : 立形 M/C, BT40

他社のPCD 工具と比較して、低抵抗な加工が可能。
突出しが長くビビりやすい加工に有利。

加工面品位

耐摩耗性

加工面粗さ

カッタ : EPO11R025M25.0-03（φ25 mm, z = 3）
インサート : ASGW11T304PDFR-D DX110 （PCD）、ASGT11T304PDFR-AJ KS05F（超硬）
被削材 : ADC12
切削速度 : Vc = 1,000 m/min
刃当り送り : fz = 0.1 mm/t
切込み : ap = 1 mm
切削幅 : ae = 15 mm
切削油 : 湿式
使用機械 : 立形 M/C, BT40

PCD 材種は、超硬材種よりも耐摩耗性に優れるため、長時間優れた加工面粗さを維持。

加工可能領域

カッタ : EPO11R025M25.0-03 （φ25 mm, z = 3）
インサート : ASGW11T304PDFR-D DX110
被削材 : ADC12
切削速度 : Vc = 1,000 m/min
切削油 : 湿式
使用機械 : 立形M/C, BT40, 18.5 kW

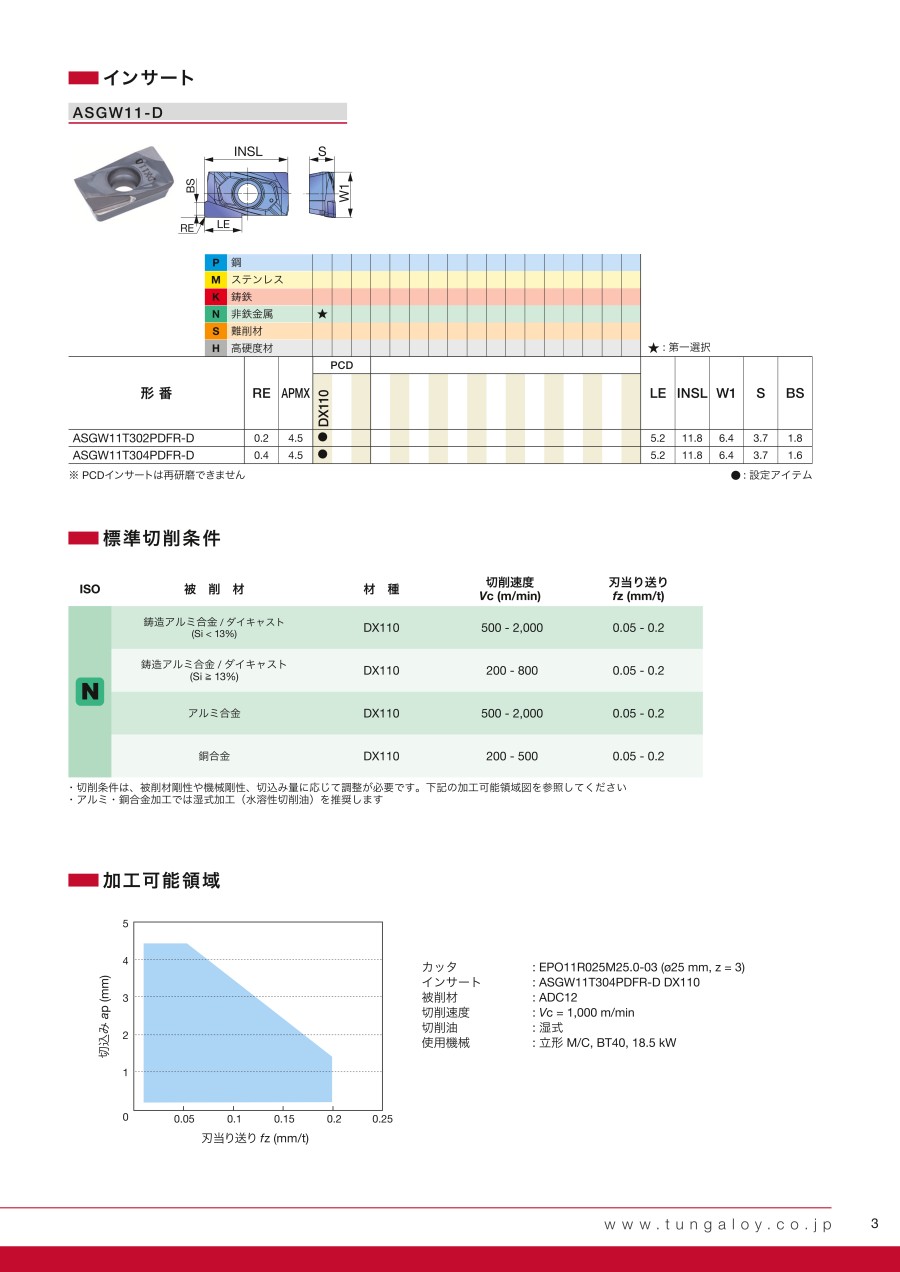

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

切削条件は、被削材剛性や機械剛性、切込み量に応じて調整が必要です。加工可能領域図を参照してください
アルミ・銅合金加工では湿式加工（水溶性切削油）を推奨します

適用被削材

注意・禁止事項

高速回転時の注意点

1. 各工具径における最高回転数は、右表および本体
   に記載しています。最高回転数を超える回転数
   では使用しないでください。インサートやねじが
   遠心力により飛散する恐れがあります。
2. 高速回転（10,000 min^-1）以上で使用する場合は、
   工具とアーバーを組合せた状態で、右表記載の
   釣合い良さの等級になるように、バランス取り
   を行ってください。

DC （mm）	最高回転数 Max. n （min^-1）
φ12	28,000
φ16	43,000
φ18	41,000
φ20	39,000
φ22	37,000
φ25	35,000
φ28	33,000
φ30	31,000
φ32	30,000
φ35	29,000
φ40	27,000
φ50	24,000
φ63	22,000
φ80	19,000
φ100	17,000

回転数 n （min^-1）	釣合い良さの等級 G
-20,000	G16
-30,000	G6.3
30,000-	G2.5

型番リスト

表示件数

型番

ASGW11T302PDFR-D-DX110

ASGW11T304PDFR-D-DX110

寸法 RE

(mm)

最小発注数量

0.2	1個
0.4	1個

通常単価(税別) (税込単価)	通常出荷日

10,591円 ( 11,650円 )	1日目
10,591円 ( 11,650円 )	1日目

詳細情報

基本情報

基本情報

【材種特長】
・『DX110』刃立ち性が良く、高品位の仕上げ面を実現、非鉄金属、非金属の仕上げ加工用材種
