住友電工ハードメタル

マルチドリル MDA型

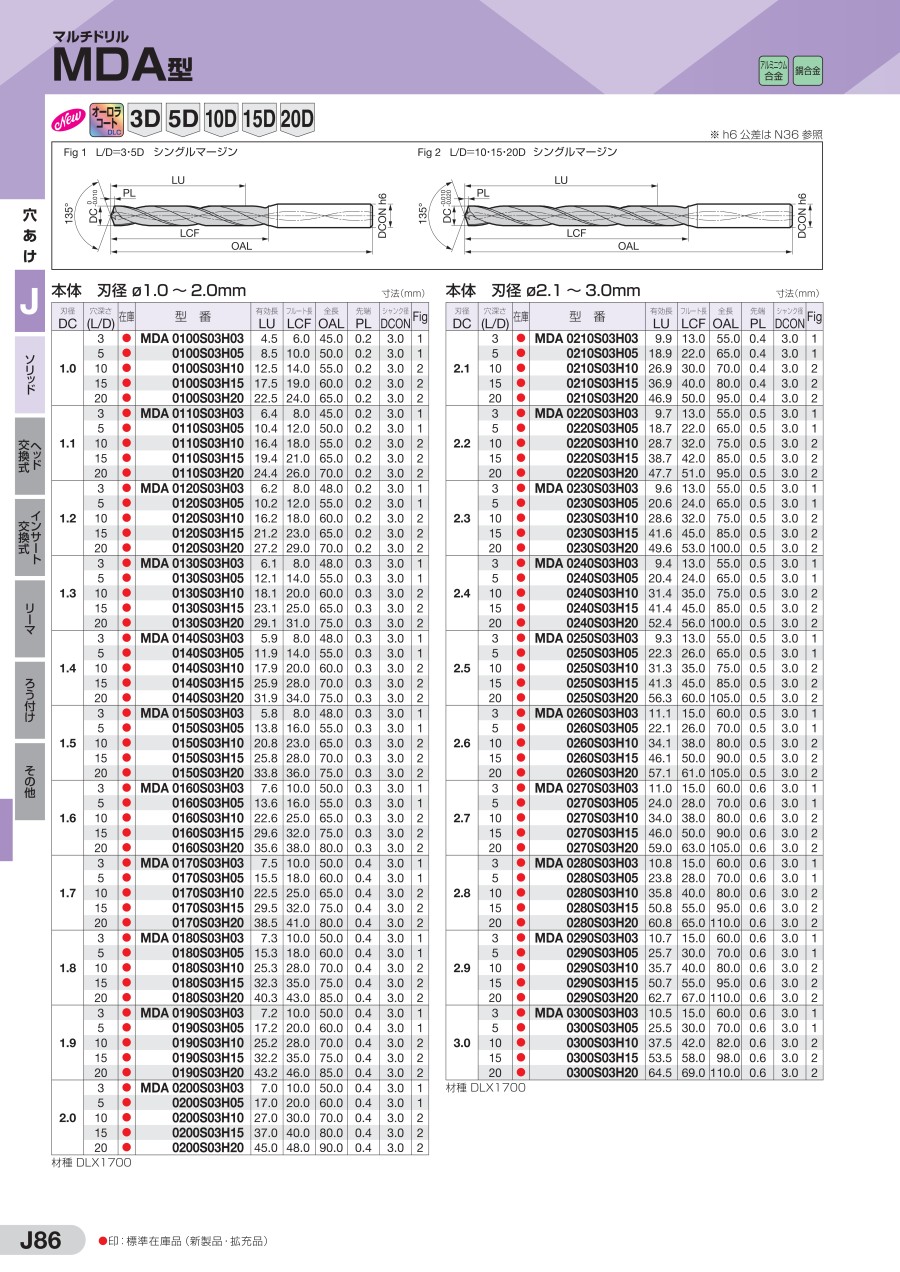

カタログ |

通常単価(税別): 12,592円～40,467円

税込単価: 13,851円～44,514円

【特長】・アルミニウム合金加工の新領域へ高精度加工から高能率加工の幅広い使用領...

被削材
アルミ / 銅
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
非鉄用（DLC）
油穴（オイルホール）
○
単品/セット品
単品
シンニング
特殊
工具材質（詳細）
DLX1700
コーティング・表面処理（詳細）
オーロラコートX
刃数
2

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が267型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

ドリル専用コーティングオーロラコートX DLX1700

概要

住友電工ハードメタル社独自の新コーティング技術により極限まで平滑性を高め、低摩擦係数、高硬度のDLC（Diamond Like Carbon）薄膜「オーロラコートX」は、耐摩耗性・耐溶着性を向上させ、アルミニウム合金・非鉄金属の穴あけ加工において安定長寿命を実現します。

特長

超平滑なDLC薄膜
アルミニウム合金・非鉄金属の穴あけにおいて耐溶着性が大幅に改善
切削抵抗も大幅に低減し、安定長寿命化に貢献

マルチドリル MDA型

特長

アルミニウム合金加工の新領域へ高精度加工から高能率加工の幅広い使用領域を実現
新DLCコーティング「オーロラコートX 」採用

RD シンニング

幅広ダブルマージン _{*刃径：3.1mm ～}

特殊シンニング効果で抜群の求心性！

性能・試験情報

穴位置精度

無垢穴加工

鋳抜き穴加工

単位（mm）

単位（mm）

被削材：ADC12 使用工具：MDA0600S06H05（φ6mm× 5D） Wet
高能率条件でも穴位置安定

被削材：ADC12 使用工具：MDA0600S06H05（φ6mm× 5D） Wet
鋳抜き穴位置ずれの影響を大幅に低減

オーロラコートX DLC コート

コーティング表面性状（SEM像）

オーロラコートX

従来DLC コート

新技術により平滑性を大幅に向上

切削抵抗

被削材：ADC12 設備：立形M/C BT30
使用工具：MDA0600S06H05（φ6mm× 5D）
切削条件：vc=180m/min f=0.2mm/rev 内部給油（水溶性）

コーティング表面の平滑性向上により初期から低抵抗、かつ抵抗推移も緩やかな上昇となり長寿命

耐溶着性

オーロラコートX

従来DLC コート

被削材：ADC12 設備：立形M/C BT30
使用工具：MDA0600S06H05（φ6mm× 5D）
切削条件：vc=180m/min f=0.2mm/rev 内部給油（水溶性）

優れた平滑性で溶着が大幅に減少

外形図

L/D=3・5D シングルマージン

L/D=10・15・20D シングルマージン

L/D=3・5D ダブルマージン

L/D=10D ダブルマージン

推奨切削条件

推奨切削条件表

推奨切削条件（L/D=3D,5D）

推奨切削条件（L/D=10D以上）

切削条件時の注意

上記推奨切削条件表は、水溶性切削油剤使用時を示すものです。
内部給油でお使いください。
切削油剤の供給圧、φ3 以下は2.0MPa 以上、φ3 超えは1.5MPa 以上を推奨します。
ドリルの振れは0.02mm 以下に抑えてください。
異音・振動など異常がみられるときは、状況に応じて切削条件を変更してください。
鋳抜き穴への加工時は、推奨条件の下限側を推奨いたします。
鋳抜き穴への加工については、10D（以上）ドリルは推奨いたしません。
10D 以上穴あけの加工では異常が発生する可能性がある為、先にガイド穴（穴深さは1D ～ 2D）を加工ください。
ガイド穴加工には3D（5D）ドリルがご使用頂けます。（ガイド穴加工時は「10D 以上推奨送り量」より条件を下げて加工ください）

適用被削材

選定サポート情報

非鉄金属加工用 MDA型
