タンガロイ

HXSW09/TXSW09形加工用インサート SWMT0904ZER/UER-MM形

カタログ

通常単価(税別): 1,093円

税込単価: 1,202円

通常出荷日：1日目

【材種特長】・『AH120』耐摩耗性と耐欠損性のバランスに優れる材種、鋼、ステンレス鋼、鋳鉄の一般的な...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

タンガロイ

高送り加工用 TXN03・EXN03/-C/-N・HXN03/-C形カッタ用インサートLNMU-ML

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

高送りカッタ EXWX03/HXWX03/TXWX03用インサート WXMU-MS

通常出荷日：2 日目

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

製品特長・仕様

製品の基本仕様・特長

多様な被削材に対応するインサート材種を拡充

性能・試験情報

工具寿命の比較

［P］
カッタ : EXSW09M025C25.0R03 （φ25 mm, z = 3）
インサート : SWMT0904ZER-MM AH3225、SWMT0904UER-MM AH3225
被削材 : S55C （180HB）
切削速度 : Vc = 150 m/min
刃当り送り : fz = 1.5 mm/t
切込み : ap = 0.8 mm
切削幅 : ae = 9 mm
刃数 : 1
切削油 : 乾式
使用機械 : 立形M/C, BT50

AH3225 材種の採用により、3 倍の工具寿命を実現

HXSW09/TXSW09形加工用インサート SWMT0904ZER/UER-MM形工具寿命の比較-2

［M］
カッタ : TXSW09M050B22.0R07 （φ50 mm, z = 7）
インサート : SWMT0904ZER-MM AH130、SWMT0904UER-MM AH130
被削材 : SUS304
切削速度 : Vc = 120 m/min
刃当り送り : fz = 0.8 mm/t
切込み : ap = 0.8 mm
切削幅 : ae = 32 mm
刃数 : 1
切削油 : 湿式
使用機械 : 立形M/C, BT50

AH130 材種とUER 刃形の採用により、2 倍の工具寿命を実現

HXSW09/TXSW09形加工用インサート SWMT0904ZER/UER-MM形工具寿命の比較-3

［M］
カッタ : TXSW09M050B22.0R07 （φ50 mm, z = 7）
インサート : SWMT0904ZER-MM AH130、SWMT0904UER-MM AH130
被削材 : SUS630 （40HRC）
切削速度 : Vc = 100 m/min
刃当り送り : fz = 0.6 mm/t
切込み : ap = 0.8 mm
切削幅 : ae = 32 mm
刃数 : 1
切削油 : 湿式
使用機械 : 立形M/C, BT50

AH130 材種とUER 刃形の採用により、2.4 倍の工具寿命を実現

HXSW09/TXSW09形加工用インサート SWMT0904ZER/UER-MM形工具寿命の比較-4

［S］
カッタ : TXSW09M050B22.0R07 （φ50 mm, z = 7）
インサート : SWMT0904ZER-MM AH130、SWMT0904UER-MM AH130
被削材 : Ti-6Al-4V （42HRC）
切削速度 : Vc = 60 m/min
刃当り送り : fz = 0.7 mm/t
切込み : ap = 0.8 mm
切削幅 : ae = 32 mm
刃数 : 1
切削油 : 湿式
使用機械 : 立形 M/C, BT50

AH130 材種とUER 刃形の採用により、3.2 倍の工具寿命を実現

HXSW09/TXSW09形加工用インサート SWMT0904ZER/UER-MM形工具寿命の比較-5

［S］
カッタ : TXSW09M050B22.0R07 （φ50 mm, z = 7）
インサート : SWMT0904ZER-MM AH8015、SWMT0904UER-MM AH8015
被削材 : Inconel718 （40HRC）
切削速度 : Vc = 40 m/min
刃当り送り : fz = 0.4 mm/t
切込み : ap = 0.8 mm
切削幅 : ae = 32 mm
刃数 : 1
切削油 : 湿式
使用機械 : 立形 M/C, BT50

AH8015 材種とUER 刃形の採用により、2.2 倍の工具寿命を実現

HXSW09/TXSW09形加工用インサート SWMT0904ZER/UER-MM形工具寿命の比較-6

［H］
カッタ : TXSW09M050B22.0R07 （φ50 mm, z = 7）
インサート : SWMT0904ZER-MM AH8015、SWMT0904UER-MM AH8015
被削材 : SKD61 （52HRC）
切削速度 : Vc = 80 m/min
刃当り送り : fz = 0.5 mm/t
切込み : ap = 0.8 mm
切削幅 : ae = 32 mm
刃数 : 1
切削油 : 乾式
使用機械 : 立形 M/C, BT50

AH8015 材種とUER 刃形の採用により、1.5 倍の工具寿命を実現

外形図

使用方法・使用事例

使用事例

加工部品名		プラスチック金型	ブリスク
カッタ		HXSW09M025M12R03 （φ25, z = 3）	HXSW09M032M16R04 （φ32, z=4, 他社品: φ32, z = 5）
インサート		SWMT0904ZER-MM	SWMT0904ZER-MM
材種		AH3225	AH130
被削材		S45C	Ti-6Al-4V
被削材
切削条件	切削速度: Vc （m/min）	157	60 （他社品: Vc = 40）
	刃当り送り: fz （mm/t）	0.6	1 （他社品: fz = 0.5）
	切込み: ap （mm）	0.5	1.2 （他社品: ap = 0.5）
	切削幅: ae （mm）	-25	12
	加工形態	掘り込み加工	平面加工
	切削油	乾式	湿式
	使用機械	立型M/C, BT40, 15kW	立型M/C, BT50, 22kW
結果		最新材種AH3225 により摩耗を大幅に抑制。工具寿命が3 倍に延長した。さらに、刃数が増えたことで加工能率が1.5 倍に向上した。	難削材加工に適したMillQuadFeed は、従来の5 倍高能率な切削条件を適用でき、工具寿命も2 倍に延長した。

推奨切削条件

適用被削材

注意・禁止事項

安全上の注意点

ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
切れ刃が鋭利なため素手でさわらないでください。
切れ味を確認して早めに工具交換を行ってください。
切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
また、不水溶性切削油を使用する場合は防火対策が必要です。

型番リスト

表示件数

型番

SWMT0904UER-MM-AH120

SWMT0904UER-MM-AH130

SWMT0904UER-MM-AH3225

SWMT0904UER-MM-AH8015

SWMT0904ZER-MM-AH120

SWMT0904ZER-MM-AH130

SWMT0904ZER-MM-AH3225

SWMT0904ZER-MM-AH8015

被削材

材種

寸法 IC

(mm)

最小発注数量

鋳鉄 / 難削材 / 高硬度材	AH120	9.05	10個
ステンレス鋼 / 難削材	AH130	9.05	10個
鋼 / ステンレス鋼 / 鋳鉄 / 高硬度材	AH3225	9.05	10個
難削材 / 高硬度材	AH8015	9.05	10個
鋳鉄 / 難削材 / 高硬度材	AH120	8.605	10個
ステンレス鋼 / 難削材	AH130	8.605	10個
鋼 / ステンレス鋼 / 鋳鉄 / 高硬度材	AH3225	8.605	10個
難削材 / 高硬度材	AH8015	8.605	10個

通常単価(税別) (税込単価)	通常出荷日

1,093円 ( 1,202円 )	1日目
1,093円 ( 1,202円 )	1日目
1,093円 ( 1,202円 )	1日目
1,093円 ( 1,202円 )	1日目
1,093円 ( 1,202円 )	1日目
1,093円 ( 1,202円 )	1日目
1,093円 ( 1,202円 )	1日目
1,093円 ( 1,202円 )	1日目

詳細情報

基本情報

基本情報

【材種特長】
・『AH120』耐摩耗性と耐欠損性のバランスに優れる材種、鋼、ステンレス鋼、鋳鉄の一般的な加工に最適
・『AH130』高い耐チッピング性、耐欠損性を誇る、オーステナイト系ステンレス鋼の汎用的な加工に最適
・『AH8015』耐摩耗性と耐欠損性を最適にバランス設計、耐熱合金の汎用加工における第一推奨材種
・『AH3225』耐摩耗性と耐欠損性のバランスに優れ、鋼加工で優れた性能を示す

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

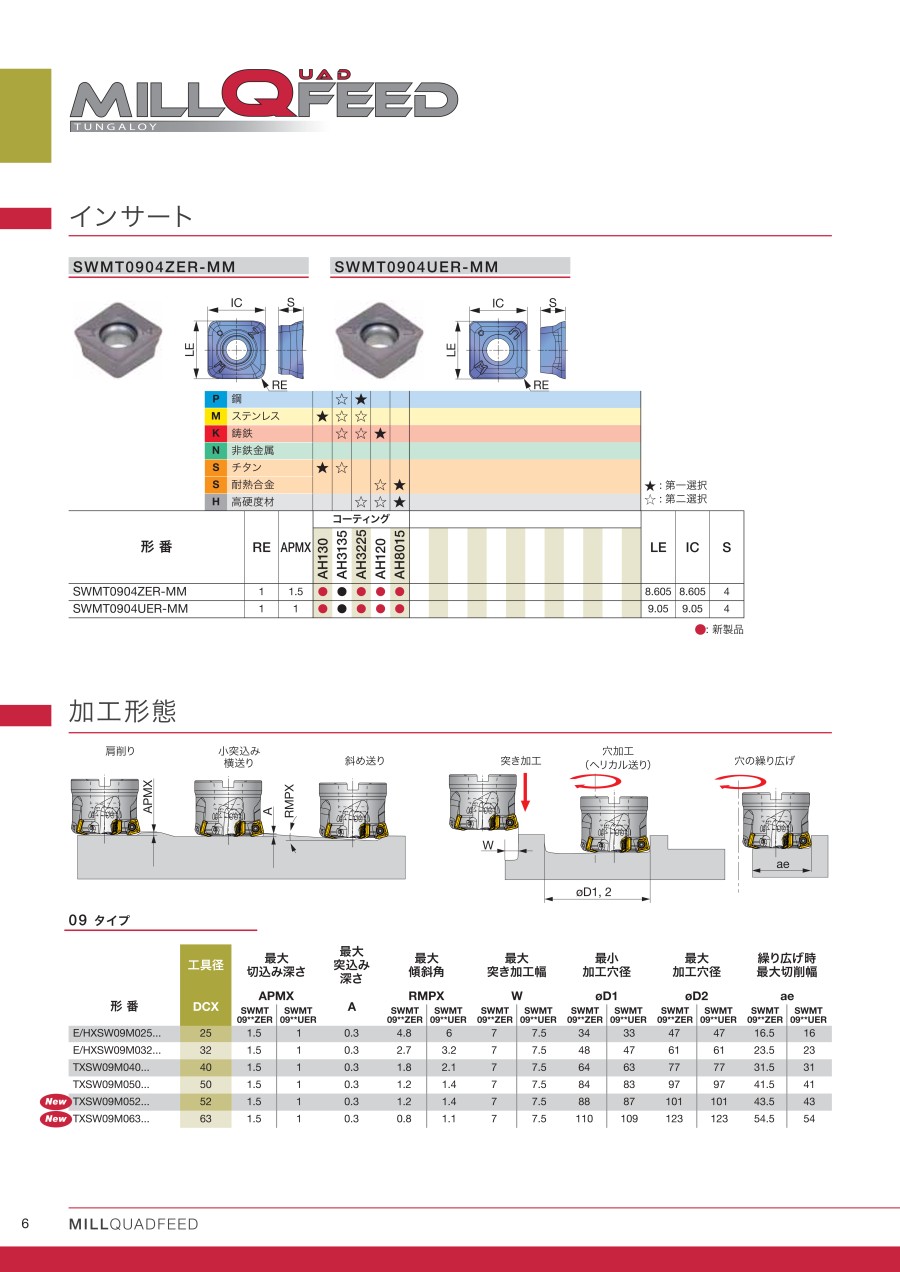

カタログ
