タンガロイ

外径溝入れ・突切りバイト QSER/L

外径溝入れ・突切りバイト QSER/L
通常単価(税別)
12,340円～21,880円
税込単価
13,574円～24,068円

高剛性セルフクランプ機構を採用した深溝・突切り加工用工具『AddForceCu...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • ホルダ本体には、チップは付属しておりません。
未確定：候補が28型番あります。
    数量：

    商品情報






    製品特長・仕様

    独自の高剛性クランプ機構

    特長
    （1）底面ストッパー付きクランプ機構により、高い刃先位置精度を実現
    （2）3点クランプ機構により、インサートを強固にクランプ
    （3）2種類の3次元ブレーカで、スムーズな切りくず排出性を実現

    外径溝入れ・突切りバイト QSER/L 独自の高剛性クランプ機構

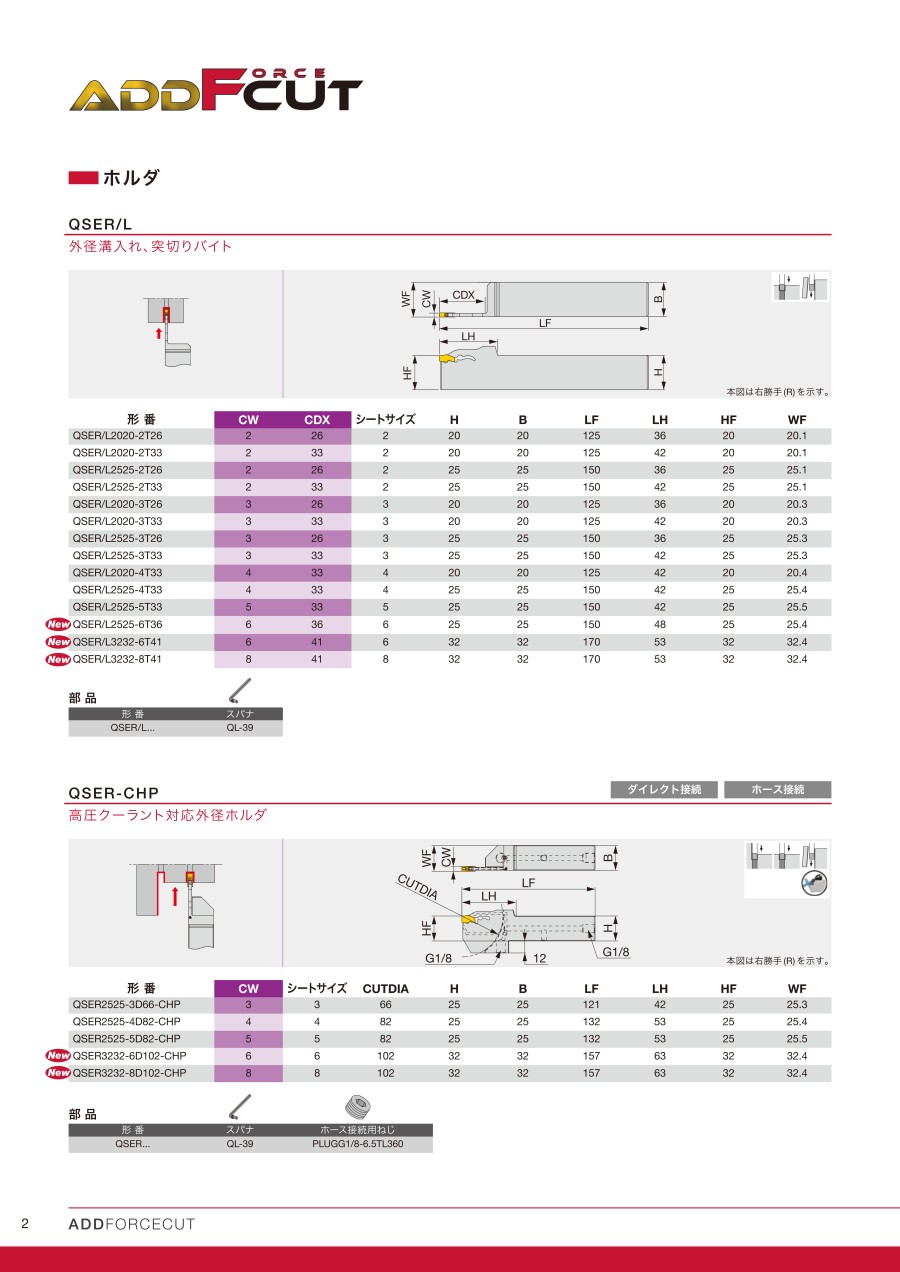

    外形図

    外径溝入れ・突切りバイト QSER/L 外形図-1
    外径溝入れ・突切りバイト QSER/L 外形図-2

    本図は右勝手（R） を示す。



    推奨切削条件

    標準切削条件

    ISO被削材硬度選択基準材種切削速度
    Vc （m/min）
    ［P］鋼
    S45C, SCM435 など    		< 300 HB第一選択AH702550 - 180
    < 300 HB耐欠損性重視AH623550 - 120
    ［M］ステンレス鋼
    SUS303, SUS304 など    		< 200 HB第一選択AH702550 - 120
    < 200 HB耐欠損性重視AH623550 - 120
    ［K］ねずみ鋳鉄
    FC250 など    		-第一選択AH702550 - 180
    -耐欠損性重視AH623550 - 180
    ダクタイル鋳鉄
    FCD450 など    		-第一選択AH702550 - 120
    -耐欠損性重視AH623550 - 120
    ［S］耐熱合金
    インコネル718 など    		< HRC 40-AH702520 - 60
    チタン合金
    Ti-6Al-4V など    		< HRC 40-AH702520 - 80


    選定サポート情報

    部品

    外径溝入れ・突切りバイト QSER/L 部品


    注意・禁止事項

    安全上の注意点

    • ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
    • 切れ刃が鋭利なため素手でさわらないでください。
    • 切れ味を確認して早めに工具交換を行ってください。
    • 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
      また、不水溶性切削油を使用する場合は防火対策が必要です。

    型番リスト

    表示件数
  • 1
    • 型番
    QSEL2020-2T26
    QSEL2020-2T33
    QSEL2020-3T26
    QSEL2020-3T33
    QSEL2020-4T33
    QSEL2525-2T26
    QSEL2525-2T33
    QSEL2525-3T26
    QSEL2525-3T33
    QSEL2525-4T33
    QSEL2525-5T33
    QSEL2525-6T36
    QSEL3232-6T41
    QSEL3232-8T41
    QSER2020-2T26
    QSER2020-2T33
    QSER2020-3T26
    QSER2020-3T33
    QSER2020-4T33
    QSER2525-2T26
    QSER2525-2T33
    QSER2525-3T26
    QSER2525-3T33
    QSER2525-4T33
    QSER2525-5T33
    QSER2525-6T36
    QSER3232-6T41
    QSER3232-8T41

    適合刃幅

    (mm)

    最大溝深さ

    (mm)

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    頭部

    (mm)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    		最小発注数量
    2
    26
    左
    20
    20
    125
    36
    20.1
    20
    1個
    2
    33
    左
    20
    20
    125
    42
    20.1
    20
    1個
    3
    26
    左
    20
    20
    125
    36
    20.3
    20
    1個
    3
    33
    左
    20
    20
    125
    42
    20.3
    20
    1個
    4
    33
    左
    20
    20
    125
    42
    20.4
    20
    1個
    2
    26
    左
    25
    25
    150
    36
    25.1
    25
    1個
    2
    33
    左
    25
    25
    150
    42
    25.1
    25
    1個
    3
    26
    左
    25
    25
    150
    36
    25.3
    25
    1個
    3
    33
    左
    25
    25
    150
    42
    25.3
    25
    1個
    4
    33
    左
    25
    25
    150
    42
    25.4
    25
    1個
    5
    33
    左
    25
    25
    150
    42
    25.5
    25
    1個
    6
    36
    左
    25
    25
    150
    48
    25.4
    25
    1個
    6
    41
    左
    32
    32
    170
    53
    32.4
    32
    1個
    8
    41
    左
    32
    32
    170
    53
    32.4
    32
    1個
    2
    26
    右
    20
    20
    125
    36
    20.1
    20
    1個
    2
    33
    右
    20
    20
    125
    42
    20.1
    20
    1個
    3
    26
    右
    20
    20
    125
    36
    20.3
    20
    1個
    3
    33
    右
    20
    20
    125
    42
    20.3
    20
    1個
    4
    33
    右
    20
    20
    125
    42
    20.4
    20
    1個
    2
    26
    右
    25
    25
    150
    36
    25.1
    25
    1個
    2
    33
    右
    25
    25
    150
    42
    25.1
    25
    1個
    3
    26
    右
    25
    25
    150
    36
    25.3
    25
    1個
    3
    33
    右
    25
    25
    150
    42
    25.3
    25
    1個
    4
    33
    右
    25
    25
    150
    42
    25.4
    25
    1個
    5
    33
    右
    25
    25
    150
    42
    25.5
    25
    1個
    6
    36
    右
    25
    25
    150
    48
    25.4
    25
    1個
    6
    41
    右
    32
    32
    170
    53
    32.4
    32
    1個
    8
    41
    右
    32
    32
    170
    53
    32.4
    32
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,340円
    ( 13,574円 )
    1日目
    12,340円
    ( 13,574円 )
    1日目
    12,340円
    ( 13,574円 )
    1日目
    12,340円
    ( 13,574円 )
    1日目
    12,340円
    ( 13,574円 )
    1日目
    14,600円
    ( 16,060円 )
    1日目
    14,600円
    ( 16,060円 )
    1日目
    14,600円
    ( 16,060円 )
    1日目
    14,600円
    ( 16,060円 )
    1日目
    14,600円
    ( 16,060円 )
    1日目
    14,600円
    ( 16,060円 )
    1日目
    17,740円
    ( 19,514円 )
    1日目
    21,880円
    ( 24,068円 )
    1日目
    21,880円
    ( 24,068円 )
    1日目
    12,340円
    ( 13,574円 )
    1日目
    12,340円
    ( 13,574円 )
    1日目
    12,340円
    ( 13,574円 )
    1日目
    12,340円
    ( 13,574円 )
    1日目
    12,340円
    ( 13,574円 )
    1日目
    14,600円
    ( 16,060円 )
    1日目
    14,600円
    ( 16,060円 )
    1日目
    14,600円
    ( 16,060円 )
    1日目
    14,600円
    ( 16,060円 )
    1日目
    14,600円
    ( 16,060円 )
    1日目
    14,600円
    ( 16,060円 )
    1日目
    17,740円
    ( 19,514円 )
    1日目
    21,880円
    ( 24,068円 )
    1日目
    21,880円
    ( 24,068円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    高剛性セルフクランプ機構を採用した深溝・突切り加工用工具『AddForceCut』。
    【特長】
    ・底面ストッパー付きクランプ機構により、高い刃先位置精度を実現
    ・3点クランプ機構により、インサートを強固にクランプ
    ・2種類の3次元ブレーカで、スムーズな切りくず排出性を実現

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
