インサート回転防止機構付きラジアスカッタ TRRQ

製品特長・仕様

製品の基本仕様・特長

高精度で安全なクランプ

• 回転防止機構がインサートを確実に固定し、様々な加工にて高い信頼性を発揮

対応可能な加工形態

• 高能率加工を実現する多刃設計

FixRMill と従来型丸駒カッタの刃数比較

工具径 DCX （mm）	FIXRMILL 多刃仕様	従来型丸駒カッタ
φ50	6	5
φ63	7	6

性能・試験情報

工具寿命

［P］炭素鋼S55C （200HB）

カッタ : TRRQ12M050B22.0R05 （DCX = 50 mm, CICT = 5）
インサート : RQMT1204ENC6-MM AH3135
切削速度 : Vc = 150 m/min
刃当り送り : fz = 0.6 mm/t
切込み : ap = 1.5 mm
切削幅 : ae = 30 mm
切削油 : 乾式
突出し長さ : 100 mm
使用機械 : 横形 M/C, BT40
1 枚刃切削

［P］プラスチック金型鋼NAK80 （40HRC）

カッタ : TRRQ12M050B22.0R05 （DCX = 50 mm, CICT = 5）
インサート : RQMT1204ENC6-MM AH3135
切削速度 : Vc = 140 m/min
刃当り送り : fz = 0.3 mm/t
切込み : ap = 1.5 mm
切削幅 : ae = 20 mm
切削油 : 乾式
突出し長さ : 150 mm
使用機械 : 横形 M/C, BT40
1 枚刃切削

［M］オーステナイト系ステンレス鋼SUS304 （160HB）

カッタ : TRRQ12M050B22.0R06 （DCX = 50 mm, CICT = 6）
インサート : RQMT1204ENC8-MM AH3135
切削速度 : Vc = 75 m/min
刃当り送り : fz = 0.3 mm/t
切込み : ap = 1 mm
切削幅 : ae = 3 mm
切削油 : 乾式
突出し長さ : 150 mm
使用機械 : 立形 M/C, HSK100
全数刃切削

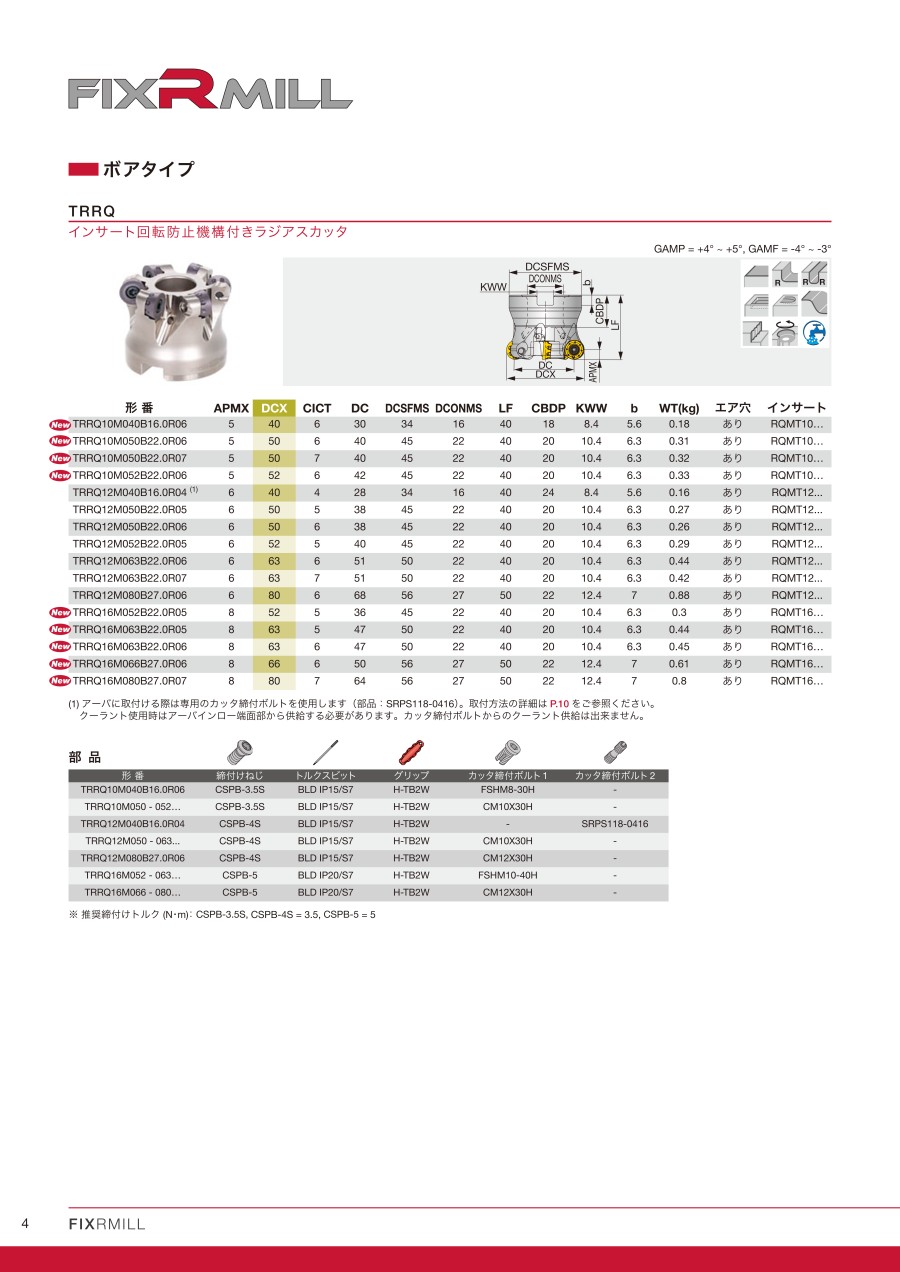

外形図

GAMP = +5°, GAMF = -3°

使用方法・使用事例

使用方法

アーバへの取付方法（対象形番：TRRQ12M040B16.0R04）

工具とアーバの取付け準備

• 工具、工具と同梱されている専用のカッタ締付ボルト、アーバを準備してください。（図（1））
• 六角穴付き側が工具取付け側、反対側がアーバ取付け側のねじです。（図（2））

工具とカッタ締付ボルトの取付け

• カッタ締付ボルトの六角穴付き側を、工具のアーバ取付け側から挿入してください。（図（3））
• カッタ締付ボルトを左回りに回転させ、ねじが止まるまで回してください。（図（4））
• 正しい取付け状態は、工具刃先側からねじが2 ～ 3 山分出ている状態です。（図（5））

注）誤った方向からカッタ締付ボルトを挿入すると、ねじ山が潰れてしまうため注意してください。
     正しい状態に取付け出来ていないと、後工程でアーバに正しく取付けることが出来ないため注意してください。

工具とアーバの取付け

• アーバと工具のキー溝の位置が合うように工具をセットしてください。（図（6））
• キー溝の位置がずれないように、カッタ締付ボルトを右回りに回転させてください。（図（7））
• 工具とアーバの隙間が無くなるまで締め付けてください。（図（8））
• 工具が動かないことを確認し、取付け完了です。

注）推奨締付けトルク：8N・m

使用事例

加工部品名		金型	ジェネレータ部品
カッタ		TRRQ12M050B22.0R05 （DCX = 50 mm, CICT = 5）	TRRQ12M050B22.0R06 （DCX = 50 mm, CICT = 6）
インサート		RQMT1204ENC8-MM	RQMT1204ENC8-MM
材種		AH3135	AH3135
被削材		S45C	SUS304
切削条件	切削速度: Vc （m/min）	125	75
	刃当り送り: fz （mm/t）	1.25	0.3
	切込み: ap （mm）	0.5	1
	切削幅: ae （mm）	50	3
	加工形態	倣い加工	倣い加工
	切削油	エアー	エアー
	使用機械	立形M/C, BT50	立形M/C, HSK100
結果		他社品の切れ刃にチッピングが生じ、1 台のワークの加工を完了できなかった。 FixRMill は、耐欠損性の高いAH3135 材種により、切れ刃にチッピングを起こさずに1 台のワークを加工できた。	L/D = 4 の長い突出しと脆弱な回転防止機構により、他社品のインサートは加工中に動いてしまい、ボディの座が損傷し、工具寿命が短かった。 FixRMill は、強靭な回転防止機構により、座の損傷無く、長寿命を実現した。

推奨切削条件

推奨切削条件表

選定サポート情報

部品

※ 推奨締付けトルク （N・m）： CSPB-4S = 3.5

注意・禁止事項

• アーバに取付ける際は専用のカッタ締付ボルトを使用します（部品：SRPS118-0416）。取付方法の詳細はデジタルカタログP.7 をご参照ください。
  クーラント使用時はアーバインロー端面部から供給する必要があります。カッタ締付ボルトからのクーラント供給は出来ません。

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
