タンガロイ

中心刃付き多機能カッタ EVLXシリーズ

中心刃付き多機能カッタ EVLXシリーズ
通常単価(税別)
22,980円～41,022円
税込単価
25,278円～45,124円
通常出荷日：1日目

【特長】・4コーナ仕様で経済性も抜群・中心刃を備えドリル加工も可能・高い汎用性を多機能穴あけから肩削り...

詳細を確認
  • カッタ本体には、チップは付属しておりません。
未確定：候補が17型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報






製品特長・仕様

最高の汎用性を持つ
真のオールラウンドカッタ

ADD 穴あけから直角肩加工および座繰り加工まで対応可能！

  • 外周刃と底面刃を1 インサートに2 コーナずつ搭載。4 コーナ仕様で経済的
  • ヘリカル穴あけで工具径+2 mm以上のすべてのフラット穴が加工可能
  • 座繰り加工に最適


外形図

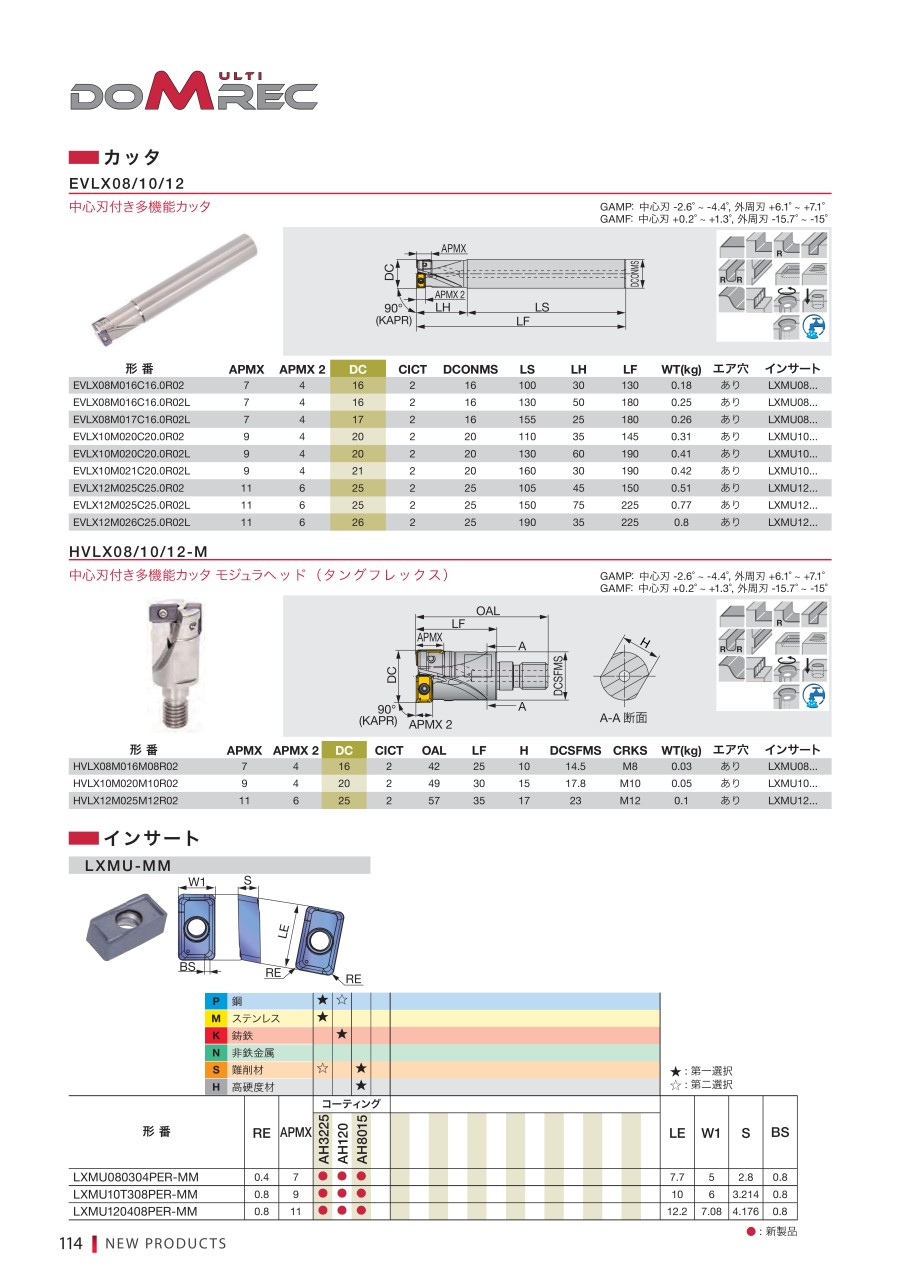

中心刃付き多機能カッタ EVLX08/10/12 外形図

GAMP： 中心刃 -2.6° ～ -4.4°, 外周刃 +6.1° ～ +7.1°
GAMF： 中心刃 +0.2° ～ +1.3°, 外周刃 -15.7° ～ -15°



推奨切削条件

推奨切削条件表

ISO被削材硬さ材種切削速度
Vc （m/min）		穴あけ時
（ZEFP = 1）*		横送り/ ヘリカル時*
回転当り送り
f （mm/rev）		刃当り送り
fz （mm/t）
0616 / 19
［P］低炭素鋼
S15C, SS400 など		- 200 HBAH3225100 - 3000.03 - 0.080.05 - 0.20.05 - 0.3
炭素鋼、合金鋼
S55C, SCM440 など		- 300 HBAH3225100 - 2500.03 - 0.080.05 - 0.20.05 - 0.3
プリハードン鋼
NAK80, PX5 など		30 - 40 HRCAH3225100 - 2000.03 - 0.060.05 - 0.150.05 - 0.25
［M］ステンレス鋼
SUS304, SUS316 など		-AH322580 - 1800.03 - 0.080.05 - 0.150.05 - 0.22
［K］ねずみ鋳鉄
FC250, FC300 など		150 - 250 HBAH8015100 - 3000.03 - 0.10.05 - 0.20.05 - 0.3
ダクタイル鋳鉄
FCD400, FCD600 など		150 - 250 HBAH8015100 - 2500.03 - 0.080.05 - 0.150.05 - 0.25
［S］チタン合金
Ti-6AI-4V など		-AH322520 - 600.03 - 0.060.04 - 0.10.04 - 0.15
耐熱合金
インコネル718 など		-AH801520 - 400.03 - 0.060.04 - 0.10.04 - 0.15
［H］高硬度鋼SKD61 など40 - 50 HRCAH801550 - 1500.03 - 0.050.04 - 0.10.04 - 0.15
SKD11 など50 - 60 HRCAH801540 - 700.03 - 0.050.04 - 0.10.04 - 0.15

切削条件時の注意

* 下記の場合は、1 枚刃（ZEFP = 1）の送りで設定してください。

  • 穴あけ加工をする際
  • ヘリカル加工で、加工する穴径が工具径の1.25 倍以下の際
  • “APMX 2” を超える切込みで使用する際


選定サポート情報

部品中心刃付き多機能カッタ EVLXシリーズ 部品-1中心刃付き多機能カッタ EVLXシリーズ 部品-2
形番締付けねじスパナ
EVLX06...CSPB-1.8FL4.3IP-6DB
EVLX16...CSTB-4L090T-15D
EVLX19...CSTB-5T-20D

推奨締付けトルク： CSPB-1.8FL4.3 = 0.5 N・m, CSTB-4L090 = 3.5 N・m, CSTB-5 = 5 N・m

型番リスト

表示件数
  • 1
    • 型番
    EVLX06M012C12.0R02
    EVLX06M012C12.0R02L
    EVLX06M013C12.0R02L
    EVLX08M016C16.0R02
    EVLX08M016C16.0R02L
    EVLX08M017C16.0R02L
    EVLX10M020C20.0R02
    EVLX10M020C20.0R02L
    EVLX10M021C20.0R02L
    EVLX12M025C25.0R02
    EVLX12M025C25.0R02L
    EVLX12M026C25.0R02L
    EVLX16M032C32.0R02
    EVLX16M032C32.0R02L
    EVLX16M033C32.0R02L
    EVLX19M040C32.0R02
    EVLX19M040C32.0R02L

    刃径 D

    (φ)

    全長 (L)

    (mm)

    最大切り込み深さ (Ad)

    (mm)

    首下長（ℓ1）

    (mm)

    シャンク径 (d)

    (mm)

    適合インサート

    		最小発注数量
    12
    80
    5
    20
    12
    LXMU06□
    1個
    12
    120
    5
    35
    12
    LXMU06□
    1個
    13
    120
    5
    25
    12
    LXMU06□
    1個
    16
    130
    7
    30
    16
    LXMU08□
    1個
    16
    180
    7
    50
    16
    LXMU08□
    1個
    17
    180
    7
    25
    16
    LXMU08□
    1個
    20
    145
    9
    35
    20
    LXMU10□
    1個
    20
    190
    9
    60
    20
    LXMU10□
    1個
    21
    190
    9
    30
    20
    LXMU10□
    1個
    25
    150
    11
    45
    25
    LXMU12□
    1個
    25
    225
    11
    75
    25
    LXMU12□
    1個
    26
    225
    11
    35
    25
    LXMU12□
    1個
    32
    150
    14.5
    50
    32
    LXMU16□
    1個
    32
    255
    14.5
    90
    32
    LXMU16□
    1個
    33
    255
    14.5
    50
    32
    LXMU16□
    1個
    40
    155
    18
    55
    32
    LXMU19□
    1個
    40
    255
    18
    55
    32
    LXMU19□
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    22,980円
    ( 25,278円 )
    1日目
    22,980円
    ( 25,278円 )
    1日目
    22,980円
    ( 25,278円 )
    1日目
    23,364円
    ( 25,700円 )
    1日目
    23,804円
    ( 26,184円 )
    1日目
    23,804円
    ( 26,184円 )
    1日目
    25,920円
    ( 28,512円 )
    1日目
    26,433円
    ( 29,076円 )
    1日目
    26,433円
    ( 29,076円 )
    1日目
    26,943円
    ( 29,637円 )
    1日目
    27,456円
    ( 30,202円 )
    1日目
    27,456円
    ( 30,202円 )
    1日目
    34,478円
    ( 37,926円 )
    1日目
    35,141円
    ( 38,655円 )
    1日目
    35,141円
    ( 38,655円 )
    1日目
    40,363円
    ( 44,399円 )
    1日目
    41,022円
    ( 45,124円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・4コーナ仕様で経済性も抜群
    ・中心刃を備えドリル加工も可能
    ・高い汎用性を多機能穴あけから肩削りまで対応できる、中心刃付き多機能カッタ

    ご注意

    • カッタ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
