ねじ止め式高精度直角肩加工用柄付きカッタ EPA04

製品特長・仕様

性能・試験情報

壁面精度

［P］
カッタ : EPA04R010M10.0-02 （φ10 mm, z = 2）
インサート : TOMT040204PXER-MM
材種 : AH3225
被削材 : S55C
切削速度 : Vc = 200 m/min
刃当り送り : fz = 0.07 mm/t
切込み : ap = 3 mm x 4 パス
切削幅 : ae = 0.5 mm
切削油 : エアブロー
突出し長さ : 20 mm
機械 : 立形 M/C, HSK63A

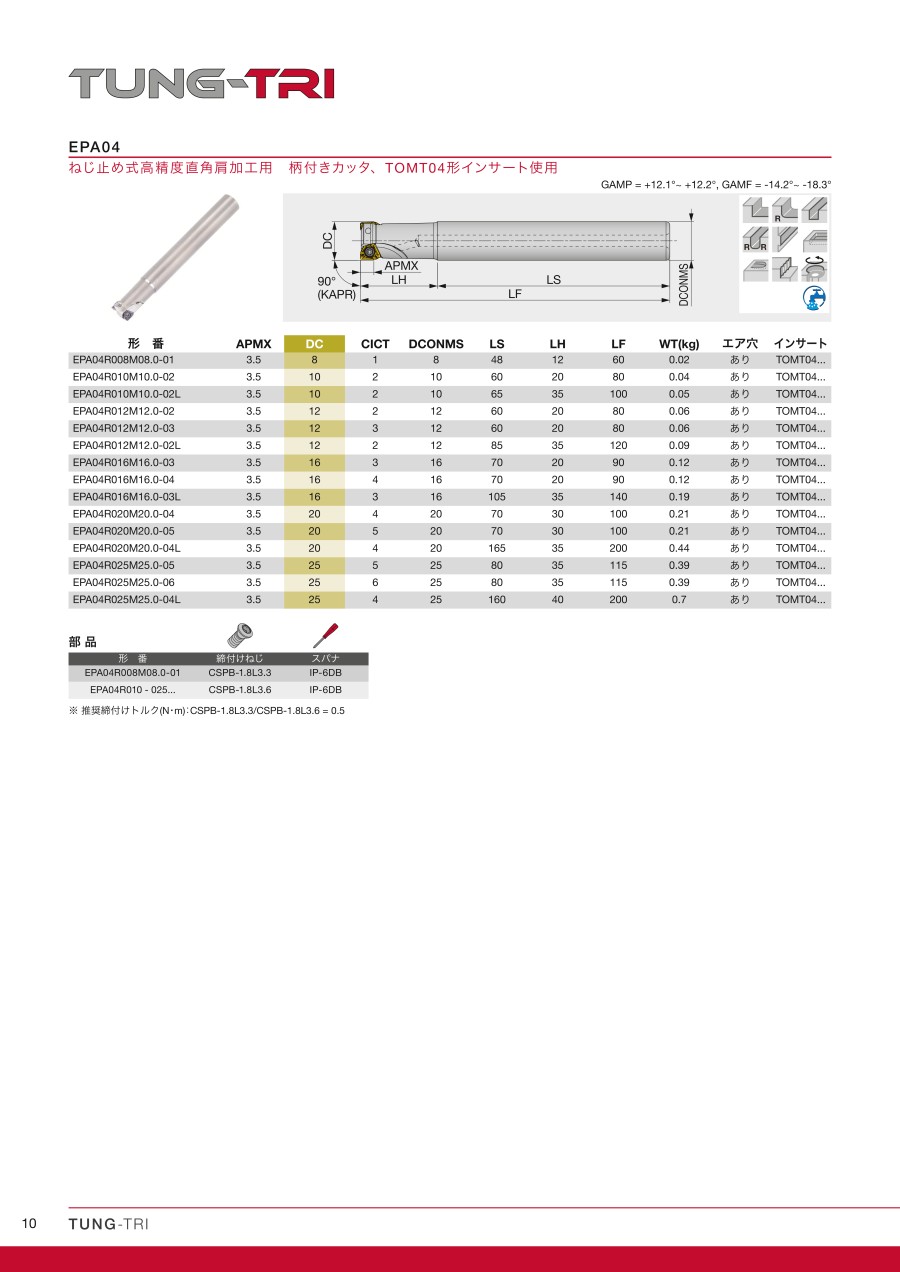

外形図

GAMP = +12.1°～ +12.2°, GAMF = -14.2°～ -18.3°

使用方法・使用事例

使用事例

加工部品名		ロータシャフト	機械部品
カッタ		EPA04R025M25.0-06 （φ25 mm, z = 6）	EPA04R010M10.0-02 （φ10 mm, z = 2）
インサート		TOMT040204PXER-MM	TOMT040204PXER-MM
材種		AH3225	AH3225
被削材		SNCM439	S50C
		インサートサイズ04	インサートサイズ04
切削条件	切削速度: Vc （m/min）	200	110
	刃当り送り: fz （mm/t）	0.12	0.12
	送り速度: Vf （mm/min）	1833	840
	切込み: ap （mm）	3	2
	切削幅: ae （mm）	25	10
	加工形態	溝加工	溝加工
	切削油	エアブロー	エアブロー
	突出し長さ （mm）	35	30
	使用機械	立形 M/C, BT50	立形 M/C, BT30
結果		Tung-Tri は多くの切れ刃と大きな軸方向すくい角によって、高能率かつ切りくず詰まりの無い安定した加工を達成した。	Tung-Tri は大きな軸方向すくい角によって食いつきの衝撃を緩和し、他社品に対し、大きな切込みの加工においてもびびりなく加工可能だった。

推奨切削条件

推奨切削条件表

EPA04

切削条件時の注意

• 切りくずが滞留しやすい場合には、切りくず噛み込みを防止するためにエアブローを用いて切りくずを除去してください。
• 鋳肌などの切り込み変動がある場合や断続部の多い被削材を加工する場合には、刃当り送り fz を下限側に設定してください。
• 機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。切込みや切削幅、工具突き出し量が大きい場合は、Vc, fz を下限側に設定し、機械の動力、振動などを見極めてご使用ください。

選定サポート情報

部品

※ 推奨締付けトルク（N・m）：CSPB-1.8L3.3/CSPB-1.8L3.6 = 0.5

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
