中心刃付き超高送り加工用柄付きカッタ EXH

製品特長・仕様

製品の基本仕様・特長

超高送り加工により、粗加工の能率をアップ！

特長

商品画像

超硬工具協会（JCTMA）環境認定製品

EXH形（高送り刃形）を利用することで、粗加工の能率が向上。

加工能率比較

• 低抵抗な切れ刃形状により、ソリッドエンドミルと同等の突き出し量（L/D=4）で加工可能
• 深いポケット加工でもスムーズな切りくず排出

CAD/CAMを利用したプログラム作成時には、ラジアスカッタとしてプログラムを作成すること。なお、その時の実切れ刃形状とワークの削り残し量を右表に示す。

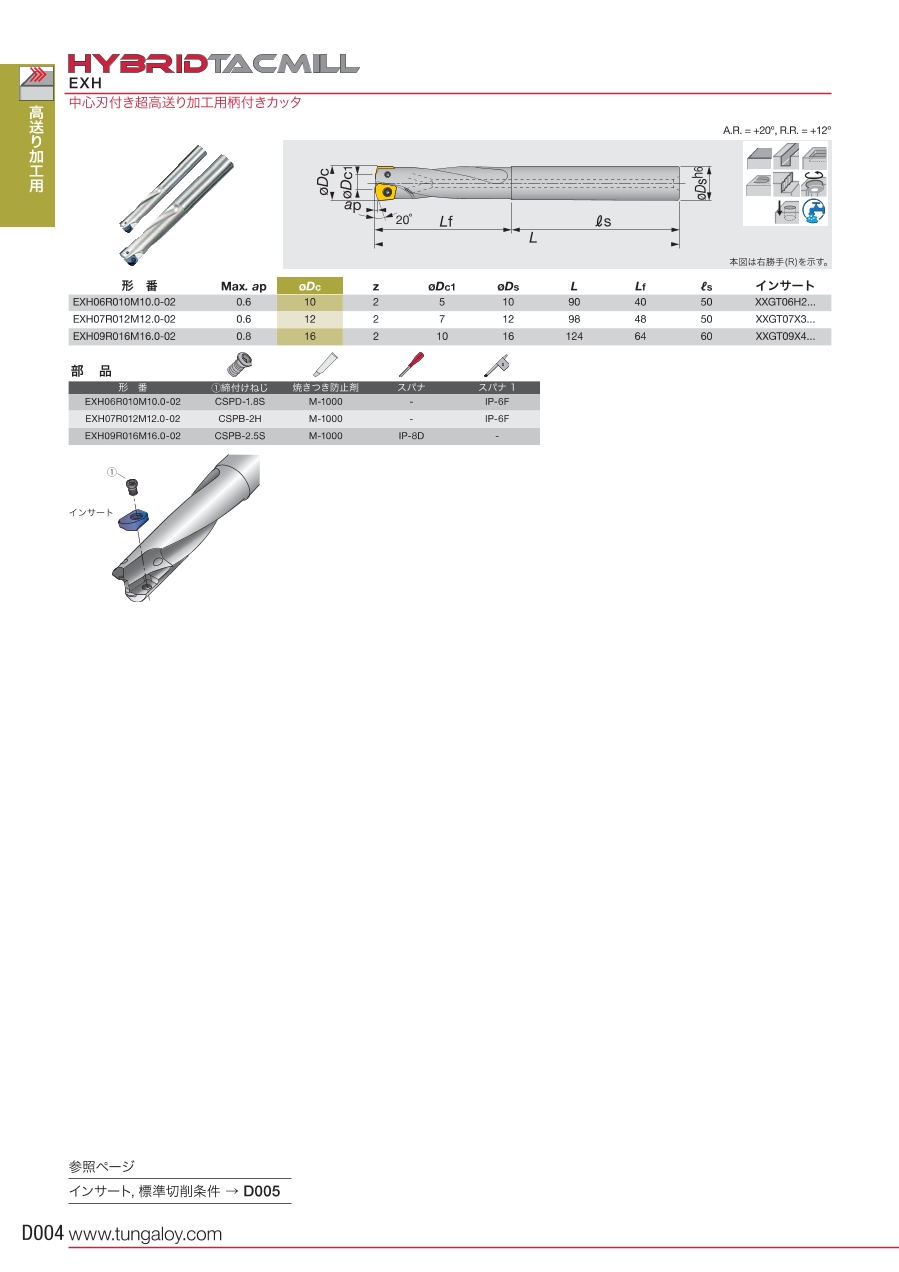

外形図

推奨切削条件

推奨切削条件表

(注)

• 溝加工やポケット加工などの切りくずが滞留しやすい場合には、切りくずの噛み込みを防止するためにエアブローを用いて切りくずを除去してください。
• アルミニウム合金の加工などで切れ刃に激しい溶着が発生する場合には、水溶性切削油をご使用ください。
• 鋳肌などの切り込み変動がある場合や断続部の多い被削材を加工する場合には、送り速度と送りを1/2～2/3程度におさえてください。
• 工具の突き出し長さは必要最小限にしてください。突き出しが長い場合には、びびりが発生しやすくなりますので回転速度と送り速度を下げてご使用ください。
• 機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。条件設定は標準切削条件の1/2程度から徐々にアップし、機械の動力、振動などを見極めてご使用ください。
