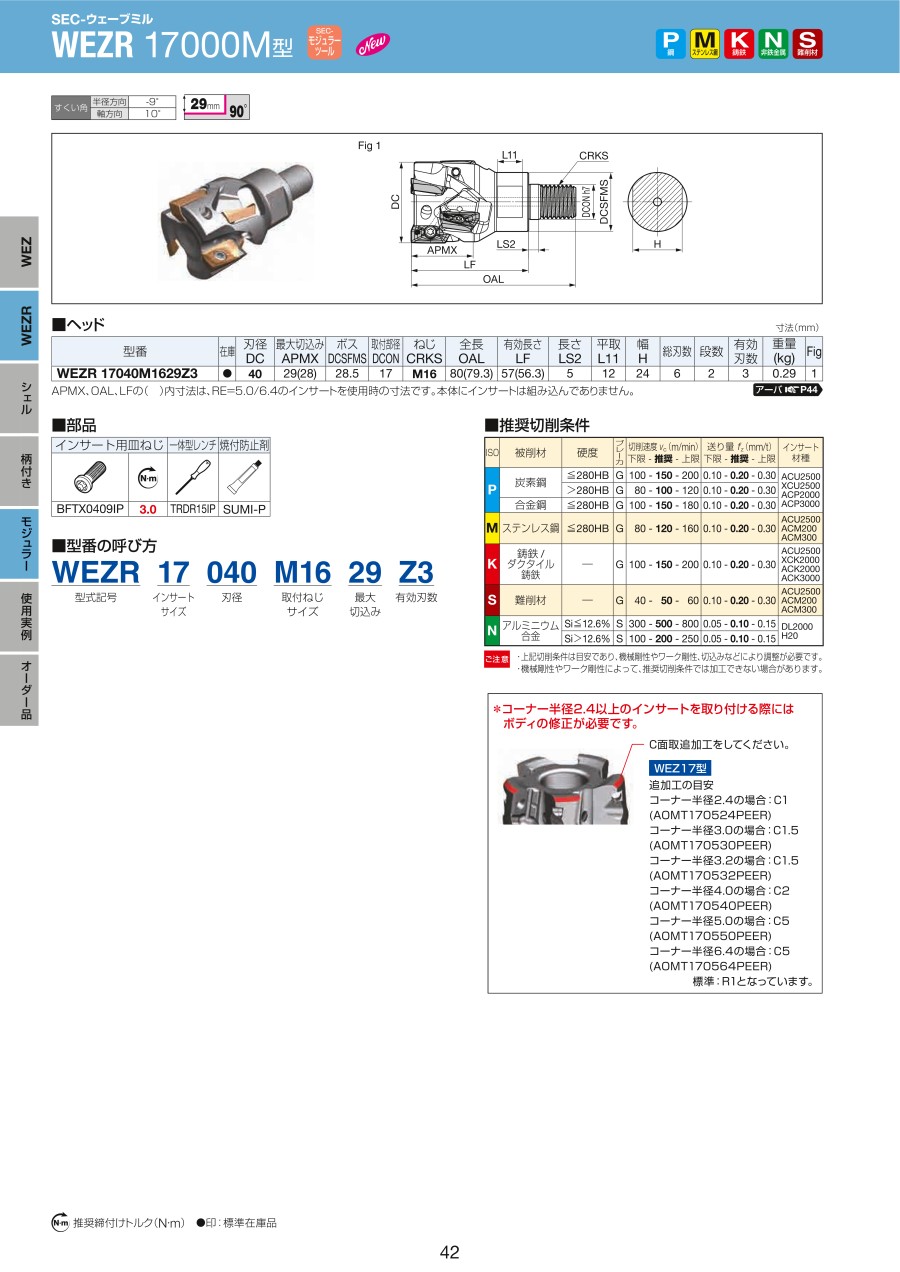

SEC-ウェーブミル WEZR 17000M型

製品特長・仕様

• 深い隅削りの高能率加工
  SEC-ウェーブミルWEZ型用のインサートを多段配列した切刃長の長いカッタで、深い隅削りにおいて高能率加工が可能
• 優れた耐びびり性能
  鋭利なインサートと不等分割ボディの組み合わせによりびびり振動を抑制
• あらゆる被削材に対応
  鋼、ステンレス鋼、鋳鉄に使用できる汎用材種ACU2500から各被削材専用の材種をラインアップ

ボディの特長

不等分割を採用し耐びびり性能向上

外形図

推奨切削条件

推奨切削条件表

ご注意

• 上記切削条件は目安であり、機械剛性やワーク剛性、切込みなどにより調整が必要です。
• 機械剛性やワーク剛性によって、推奨切削条件では加工できない場合があります。

選定サポート情報

部品

適用領域

ご注意

• 上記切込みは BT50 の工作機械を使用した場合の目安です、BT40 の場合は切込み 50%を目安としてください。
• 工具突出しが L/D=3 の場合は切込みを 50% に、L/D=4 の場合は25%を目安としてください。
• 機械剛性やワーク剛性によって、上記切込みでは加工できない場合があります。
• 切削速度、送り量はデジタルカタログP28、P30、P32、P34、P40、P42をご参照ください。

注意・禁止事項

*コーナー半径2.4以上のインサートを取り付ける際にはボディの修正が必要です。

WEZ17型
追加工の目安
コーナー半径2.4の場合：C1（AOMT170524PEER）
コーナー半径3.0の場合：C1.5（AOMT170530PEER）
コーナー半径3.2の場合：C1.5（AOMT170532PEER）
コーナー半径4.0の場合：C2（AOMT170540PEER）
コーナー半径5.0の場合：C5（AOMT170550PEER）
コーナー半径6.4の場合：C5（AOMT170564PEER）
標準：R1となっています。

インサート取付時のご注意

（1）取付座面や固定用部品を清掃して下さい。
（2）インサートを座面に確実に押えながら、付属のレンチでねじを締め込んで下さい。
（3）ねじは焼付防止剤を塗布し、推奨トルクにて締め付けて下さい。
（4）締め付け後、座面に隙間が無いことを確認して下さい。
