大昭和精機

スマートダンパー EWNボーリングヘッド 仕上げ加工用

スマートダンパー EWNボーリングヘッド 仕上げ加工用 CK2-EWN-25DP-125

型番:

CK2-EWN-25DP-125
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

閲覧中の商品と併せてご検討ください

スローアウェイチップスローアウェイチップCKボーリングシステムCKシャンク（BBTシャンク）BBT30CKボーリングシステムCKシャンク（BBTシャンク）BBT30二面拘束BBTシャンクハイドロチャック標準タイプ二面拘束BBTシャンクハイドロチャック標準タイプ
－閉じる

CK2-EWN-25DP-125の仕様・寸法情報

種類
ヘッド
主軸側規格
多面拘束BT（BBT、MBT）
取付け先適合規格
CKシャンク
適合チップ
TP08
適合シャンクCK NO.
CK2
詳細タイプ
防振内蔵タイプ
ボーリング/L(mm)
125
最小加工径(mm)
25
センタースルー
あり
-
-

商品情報

製品特長・仕様

EWNヘッドと防振ダンパーが一体に

ヘッド内部に防振ダンパーを組み込む事により、振動の発生源である刃先からダンパーまでの距離を短くする事ができ、より一層高い防振効果を得られ、ビビリをシャットアウトします。
スマートダンパー EWNボーリングヘッド 仕上げ加工用 ビビリ発生源の刃先からダンパーまでの距離を短く設計

ビビリ発生源の刃先からダンパーまでの距離を短く設計

スマートダンパー EWNボーリングヘッド 仕上げ加工用 システムレイアウト図

システムレイアウト図

  • 新たにEWN20DP/25DP（CK1/CK2）の加工径φ20～最小径サイズが登場。
    たわみの少ないCK超硬ストレートシャンクとの組み合わせで、さらなる深穴加工が可能です。

外形図

スマートダンパー EWNボーリングヘッド 仕上げ加工用 外形図

バックボーリング

スマートダンパー EWNボーリングヘッド 仕上げ加工用 バックボーリング外形図

最小下穴径= B +（バックボーリング径/2）

推奨切削条件

推奨切削条件表

BBT40

スマートダンパー EWNボーリングヘッド 仕上げ加工用 推奨切削条件表BBT40

BBT50

スマートダンパー EWNボーリングヘッド 仕上げ加工用 推奨切削条件表BBT50

スマートダンパー EWNボーリングヘッド 仕上げ加工用 推奨切削条件表コマンド

切削条件時の注意

1）本表は切削条件のご選定の目安です。
   機械のワーク状態によって、異なりますので適時調整してください。
2）高圧クーラントでの内部給油はホルダのたわみが生じることがあります。
   加工径公差が厳しい場合、圧力を下げてご使用ください。
3）鋼の加工での摩耗対策にはコーティッドサーメットT2000Z、T2500F をお奨めします。
4）CBN のBN2000、BNC200、BNC500、BN7000 の場合、乾式切削をお奨めします。

選定サポート情報

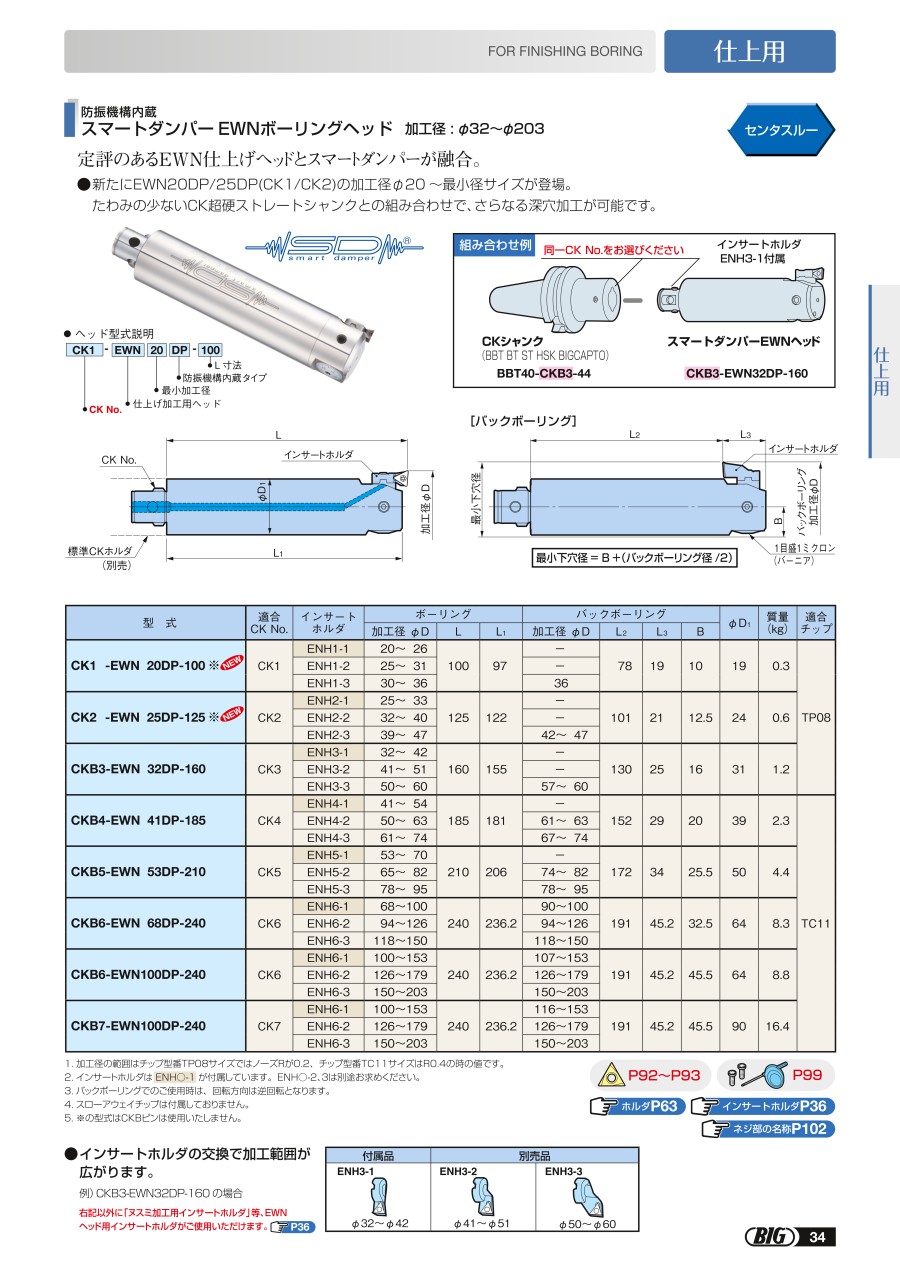

仕上用ボーリングヘッド （加工径：φ1～φ203）

スマートダンパー EWNボーリングヘッド 仕上げ加工用 仕上用ボーリングヘッド （加工径：φ1～φ203）

型番リスト

表示件数
  • 1
    • 型番
    CK2-EWN-25DP-125

    適合シャンクCK NO.

    ボーリング/L

    (mm)

    最小加工径

    (mm)

    		最小発注数量
    CK2
    125
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    116,179円
    ( 127,797円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・新たにEWN20DP/25DP（CK1/CK2）の加工径Φ20～最小径サイズが登場。たわみの少ないCK超硬ストレートシャンクとの組み合わせで、さらなる深穴加工が可能です
    ・インサートホルダの交換で加工範囲が広がります

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スマートダンパー EWNボーリングヘッド 仕上げ加工用の型番CK2-EWN-25DP-125のページです。 型番CK2-EWN-25DP-125に関する仕様情報を記載しております。
