SEC-ウェーブミル WSE 16000RS型

製品特長・仕様

製品の基本仕様・特長

• 航空機用チタン合金加工に最適
  大きな傾斜角度で加工可能な設計と多様なコーナー半径のラインアップによりチタン構造部品をはじめとする
  様々なアプリケーションに適用可能
• チタン合金加工で安定長寿命加工を実現
  最適化された切刃形状と難削材加工用材種として
  新しく開発したACS2500/ACS3000との組合せで優れた耐摩耗性と耐欠損性を両立
• 最適な刃先形状と切りくずポケットで優れた切りくず排出性を実現

性能・試験情報

優れた切りくず制御

使用設備：5軸加工機 HSK100 被削材：Ti-6AI-4V
使用工具：WSE 16050RS05L（φ50 5枚刃）
インサート：XOMT160540PEER-E（ACS3000）

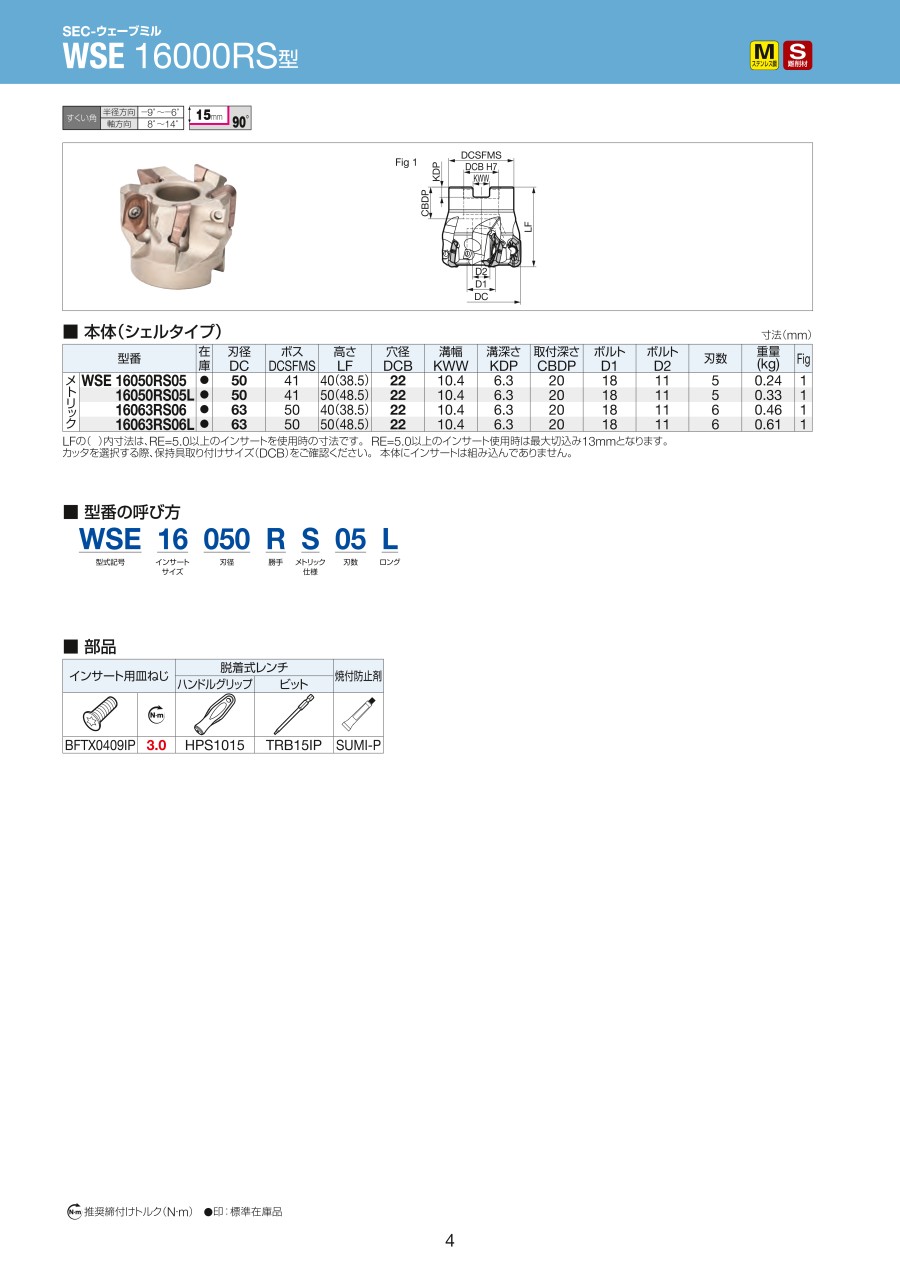

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

• 使用環境（設備、被削材形状、クランプ方法）によって、推奨切削条件では加工できない場合があります。
• 溝加工の場合は、送り速度を上記数値の70%程度としてください。

上記切削条件は目安であり、機械剛性やワーク剛性、切込みなどにより調整が必要です。

選定サポート情報

部品

注意・禁止事項

インサート取付時のご注意

（1）取付座面や固定用部品を清掃してください。
（2）インサートを座面に確実に押えながら、付属のレンチでねじを締め込んでください。
（3）ねじは焼付防止剤を塗布し、推奨トルクにて締め付けてください。
（4）締め付け後、座面に隙間が無いことを確認してください。

*コーナー半径5.0以上のインサートを取り付ける際にはボディの修正が必要です。
